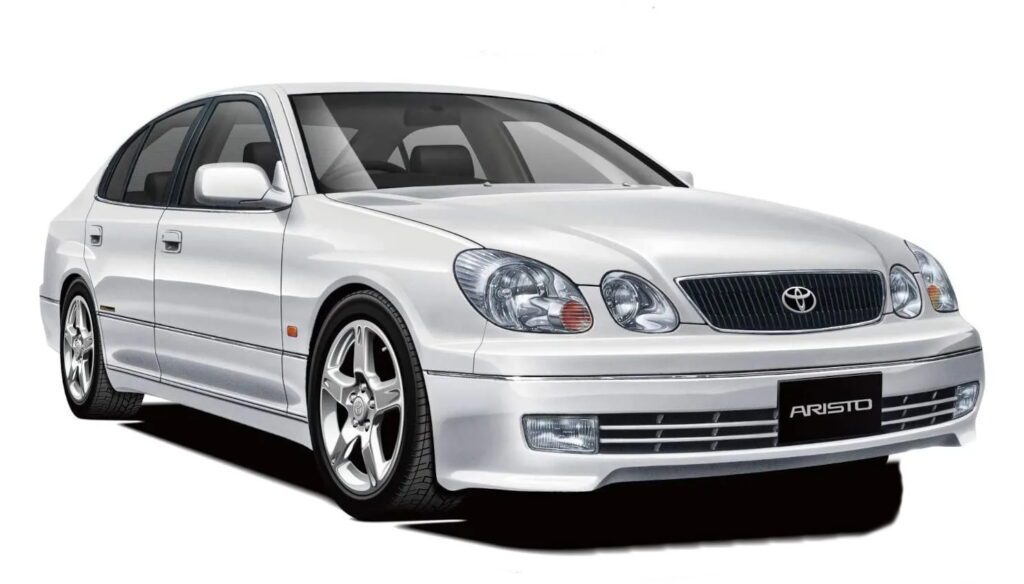

Toyota Aristo второго поколения выпускался в период с 1997 по 2005 год, включая модели 1998, 1999, 2000, 2001, 2002, 2003 и 2004 годов, с кодами кузова 160 и 161. За эти годы автомобиль претерпел обновление дизайна и технических характеристик. В этой статье мы подробно разберем расположение блоков предохранителей и реле для Toyota Aristo 160 161, включая схемы, фото и описания. Особое внимание уделим предохранителю прикуривателя, чтобы помочь с заменой и диагностикой электрики в этой легендарной модели.
Функции предохранителей и реле в Toyota Aristo могут варьироваться в зависимости от конкретного года производства и комплектации электрического оборудования вашего автомобиля.
Блоки предохранителей в салоне
Блок справа от водителя
Первый блок предохранителей и реле Toyota Aristo 160 161 размещен под приборной панелью на стороне водителя.
Всегда проверяйте данные по схемам на крышке защитного отсека блока предохранителей в вашем Toyota Aristo.
Схема предохранителей
Расшифровка предохранителей Toyota Aristo
| WASHER | 20A Омыватель лобового стекла |
| FR FOG | 15A Противотуманные фары |
| TAIL | 10A Задние фонари, боковые указатели поворота, фонари освещения номерного знака, парковочный свет |
| SRS–ACC | 15A SRS, система подушек безопасности и ремней |
| GAUGE | 10A Задние фонари, датчики и измерительные приборы, индикаторы и звуковые сигналы напоминания об услугах |
| FUEL OPN | 10A Открыватель дверцы топливного бака |
| D FR DOOR | 20A Система электро стеклоподъемников, Система блокировки дверей, Беспроводной пульт дистанционного управления |
| PANEL | 7,5A Аварийные мигалки, очиститель фар |
| HEATER | 10A Кондиционер |
| SRS–B | 5A Приборы и счетчики, индикаторы напоминания об обслуживании и звуковые сигналы |
| D P/SEAT | 30A Система электропривода сидений |
| RADIO NO.2 | 15A Аудиосистема, система блокировки переключения передач |
| WIPER | 25A Стеклоочистители |
| OBD | 7,5A Бортовая диагностика |
| STOP | 15A Стоп-сигналы, Антиблокировочная система тормозов, Анти пробуксовочная система |
| CIG | 15A Прикуриватель, Розетка |
| ECU–IG | 15A Электро стеклоподъемники, Система блокировки дверей, Беспроводной пульт дистанционного управления, Противоугонная система |
| STARTER | 5A Система запуска |
| IGN | 5A Система многопортового впрыска топлива/ система последовательного многопортового впрыска топлива, SRS, Антиблокировочная система тормозная система, Система контроля заноса автомобиля, Система круиз-контроля |
| D RR DOOR | 20A Система стеклоподъемников, Система блокировки дверей, Беспроводной пульт дистанционного управления |
- Реле в блоке
- R1 — Реле противотуманных фар
- R2 — Реле габаритов
Блок слева от пассажира
Дополнительный блок предохранителей в салоне Toyota Aristo расположен под приборной панелью со стороны переднего пассажира.
Фото — пример расположения блока
Схема на крышке блока предохранителей
Описание предохранителей
| RR FOG | 10А Задние противотуманные фары |
| M/R HTR | 10А Наружное зеркало заднего вида |
| S/ROOF | 25А Электронная лунная крыша |
| P FR DOOR | 20А Система стеклоподъемников, система блокировки дверей, беспроводной пульт дистанционного управления |
| P P/SEAT | 30А Система сидений с электроприводом, Наклон и телескопическое рулевое управление |
| DOME | 10А Внутреннее освещение, персональное освещение, тщеславное освещение, освещение багажника, часы |
| SEAT HTR | 20А Обогрев сидений |
| 4WS | 25А Система поного привода |
| TV | 15А ТВ и Аудио |
| ECU–B2 | 5А Система сидений с электроприводом |
| P RR DDOR | 20А Система стеклоподъемников, Система дверных замков, Беспроводной пульт дистанционного управления |
Блоки предохранителей под капотом
Главный блок предохранителей и реле
Основной блок с предохранителями и реле в Toyota Aristo 160 161 установлен под капотом слева, вблизи аккумуляторной батареи.
Схема блока
Функции предохранителей
| ECU–B1 | 20А Система стеклоподъемников, Система блокировки дверей, Беспроводное дистанционное управление, Противоугонная система, Открыватель крышки багажника, Внутреннее освещение, Персональные светильники, Часы, Очиститель фар |
| MPX–B | 10А Система стеклоподъемников, Система блокировки дверей, Беспроводной пульт дистанционного управления, Противоугонная система, Открыватель крышки багажника |
| HORN | 10А Сирена, Сигнал |
| ETCS | 15А Электронная система управления дроссельной заслонкой |
| AM2 | 15А Система запуска, Много портовая система впрыска топлива /последовательная много портовая система впрыска топлива |
| TEL | 15А Телефон |
| TURN–HAZ | 10А Сигнальные огни поворота |
| EFI | 25А Много портовая система впрыска топлива/последовательная много портовая система впрыска топлива, Система контроля выбросов |
| ALT–S | 5А Система зарядки |
| RADIO NO.1 | 20А Аудио |
| DRL NO.2 | 30А Система дневных ходовых огней |
| DRL NO.1 | 30А Система дневных ходовых огней |
| H–LP L UPR | 10А Левая фара (ближний свет) |
| H–LP R UPR | 10А Правая фара (ближний свет) |
| H–LP L LWR | 15А Левая фара (ближний свет) |
| H–LP R LWR | 15А Правая фара (ближний свет) |
| SPARE | Запасной предохранитель |
Вспомогательные блоки
В зависимости от модификации, в Toyota Aristo могут быть установлены дополнительные блоки предохранителей и реле.
Блок 2
Блок 3
Это полное руководство по предохранителям и реле Toyota Aristo 160 161. Если у вас есть дополнения или вопросы по электрике, поделитесь в комментариях.
