Компактный семейный хэтчбек Renault Megane впервые появился в 1995 году, а массовое производство модели запустили в 1996-м. Уже в 1997 году на платформе Megane стартовал выпуск популярного минивэна Renault Megane Scenic. Первое поколение Renault Megane Scenic выпускалось в период с 1998 по 2003 год. В этой статье мы подробно разберем расположение блоков предохранителей и реле для Рено Меган Сценик 1 поколения, включая фото блоков, схемы предохранителей Renault Scenic 1, а также расшифровку и назначение каждого элемента для удобства ремонта и диагностики.
Блок предохранителей и реле в моторном отсеке
В подкапотном пространстве основной блок предохранителей Renault Megane Scenic 1 расположен слева от аккумуляторной батареи, в удобном для доступа месте.
Конструкция блока может варьироваться в зависимости от комплектации и года выпуска Renault Scenic 1.
Фото варианта 1 блока предохранителей под капотом Renault Megane Scenic
Фото варианта 2
Схема блока предохранителей и реле под капотом Renault Megane Scenic 1
Расшифровка схемы предохранителей и реле в моторном отсеке
| A | Реле топливного насоса |
| B | Реле системы управления двигателем |
| C | Реле 1 нагревателя охлаждающей жидкости |
| D | Реле электромагнитной муфты компрессора кондиционера |
| F | Реле стартера — автоматическая коробка передач |
| G | |
| H | |
| I | Реле 2 нагревателя охлаждающей жидкости |
| J | Реле электродвигателя вентилятора системы охлаждения — высокая скорость |
| K | Реле электродвигателя вентилятора системы охлаждения — низкая скорость |
| 1 | (30A) Электродвигатель вентилятора системы охлаждения, подогреватель топливного фильтра |
| 2 | (30А) Управление двигателем |
| 3 | (7,5A) Система кондиционирования |
| 4 | (3А) Система двух компонентной топливоподачи Bi-Fuel |
| 5 | (7,5А) Система двухкомпонентной топливоподачи Bi-Fuel |
| 6 | (7,5А) Система управления АКПП, стартер |
| 7 | (7,5) Подушка безопасности, система управления двигателем, подогреватель топливного фильтра |
| 8 | (7,5А) Система двухкомпонентной топливоподачи Bi-Fuel |
| 9 | Диод кондиционера |
| 10 | Диод кондиционера |
| 11 | (70А) Нагреватель охлаждающей жидкости, свечи накаливания |
| 12 | |
| 13 | |
| 14 | (40А/50А) Электродвигатель вентилятора системы охлаждения — 2-я скорость, подогреватель топливного фильтра |
| 15 | |
| 16 | (60А) Антиблокировочная система тормозов (ABS) |
| 17 | |
| 18 | (60А) Обогреватель лобового стекла |
| 19 | (40А) Система кондиционирования |
| 20 | (60А) Многофункциональный блок управления 1 |
| 21 | (60А) Блок предохранителей/ реле, приборная панель 2 |
| 22 | (60A) Противоугонная система, звуковой сигнал, выключатель освещения |
Блок предохранителей и реле в салоне Renault Megane Scenic 1
Салонный блок предохранителей и реле Рено Меган Сценик 1 установлен слева от рулевой колонки, скрыт за пластиковой крышкой для защиты.

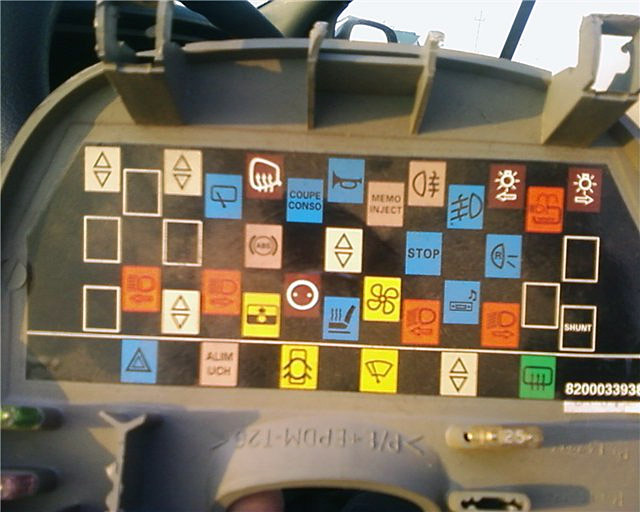

На внутренней стороне крышки обычно нанесена схема предохранителей для быстрой идентификации.

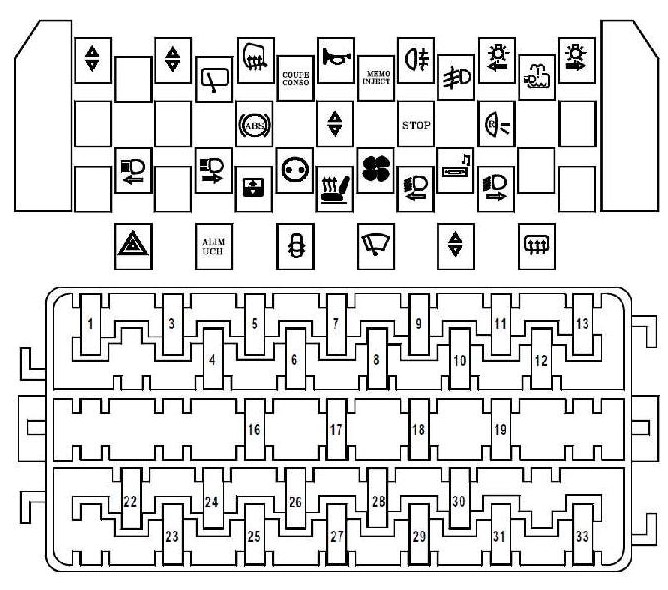

Схема блока предохранителей в салоне Renault Megane Scenic 1
Расшифровка предохранителей салонного блока Рено Сценик 1
- (25A) Электродвигатель привода стекло подъёмника задней левой двери
- —
- (25A) Электродвигатель привода стекло подъёмника задней правой двери
- (15A) Очиститель/ омыватель заднего стекла
- (7,5A) Обогреватель зеркал заднего вида на дверях
- (15A) Аудиосистема, антенна с электроприводом, электропривод зеркал заднего видана дверях
- (15A) Звуковой сигнал
- Реле электродвигателя вентилятора системы охлаждения, комбинация приборов
- (5A) Задние противотуманные фонари
- (15A) Противотуманные фары
- (7,5A) Лампы переднего левого габарита/ заднего левого габарита
- (10A) Омыватели фар
- (7,5A) Лампы переднего правого габарита/ заднего правого габарита
- —
- —
- (5A) Антиблокировочная система тормозов (ABS)
- (25A) Электродвигатель привода стеклоподъемника передней правой двери
- (15A) Система управления АКПП, реле электропривода стекло подъемника, стоп-сигналы
- (15A) Многофункциональный блок управления 1, фонари заднего хода
- —
- —
- (10A) Лампа дальнего света (левая)
- (25A) Электродвигатель стекло подъемника передней левой двери
- (10A) Лампа дальнего света(правая)
- (20A) Система кондиционирования, люк
- (10A) Разъем питания дополнительного оборудования
- (15A) Подогреватель сидений
- (20A) Отопитель/ кондиционер
- (10A) Лампа ближнего света (левая)
- (15A) Аудиосистема, предохранитель прикуривателя рено меган сценик 1
- (10A) Лампа ближнего света(правая)
- —
- Перемычка — фары
Предохранитель прикуривателя в Renault Megane Scenic 1 — номер 30.
Нижний ряд предохранителей

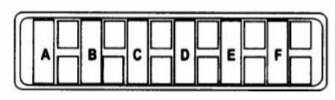

Схема нижнего ряда
Назначение элементов нижнего ряда предохранителей
- A — (15А) Указатели поворота/аварийная сигнализация
- B — (5А) Многофункциональный блок управления 1
- C — (20А) Центральный замок
- D — (20А) Очиститель лобового стекла
- E — (25А) Электропривод стеклоподъемников
- F — (30А) Обогреватель зеркал заднего вида на дверях, обогреватель заднего стекла
Рядом с основным блоком предохранителей в салоне могут размещаться дополнительные реле Renault Scenic 1:

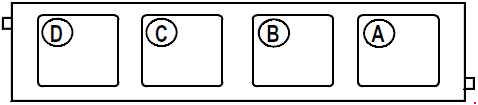

Схема реле в салоне
Обозначения реле
| A | Реле насоса омывателя фар |
| B | Реле системы освещения в дневное время — фары |
| C | Реле системы освещения в дневное время — лампы передних/задних габаритов |
| D | Реле системы освещения в дневное время — главное реле |

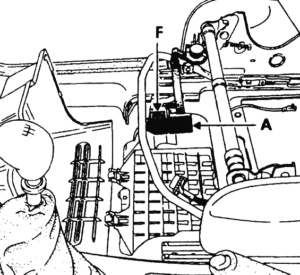

В некоторых версиях Renault Megane Scenic 1 дополнительные предохранители и реле могут быть установлены под пассажирским сиденьем: A — разъем блока питания, F — предохранители.
