Renault Mégane 4 четвертого поколения производился в период с 2016 по 2023 годы, включая 2016, 2017, 2018, 2019, 2020, 2021, 2022 и 2023 модельные годы. За эти годы автомобиль прошел несколько этапов обновления и модернизации. В этой статье мы подробно рассмотрим предохранители и реле Рено Меган 4, включая схемы расположения блоков, их позиции в автомобиле и визуальные примеры на фото. Особое внимание уделим предохранителю, отвечающему за работу прикуривателя в Renault Mégane 4.
Функции предохранителей и реле, а также их общее количество могут варьироваться по сравнению с приведенными данными. Это зависит от конкретного года выпуска, комплектации электрического оборудования и региона поставки вашего Renault Mégane 4.
Блок предохранителей в салоне
В интерьере Renault Mégane 4 блок предохранителей и реле установлен под приборной панелью с левой стороны от водителя.

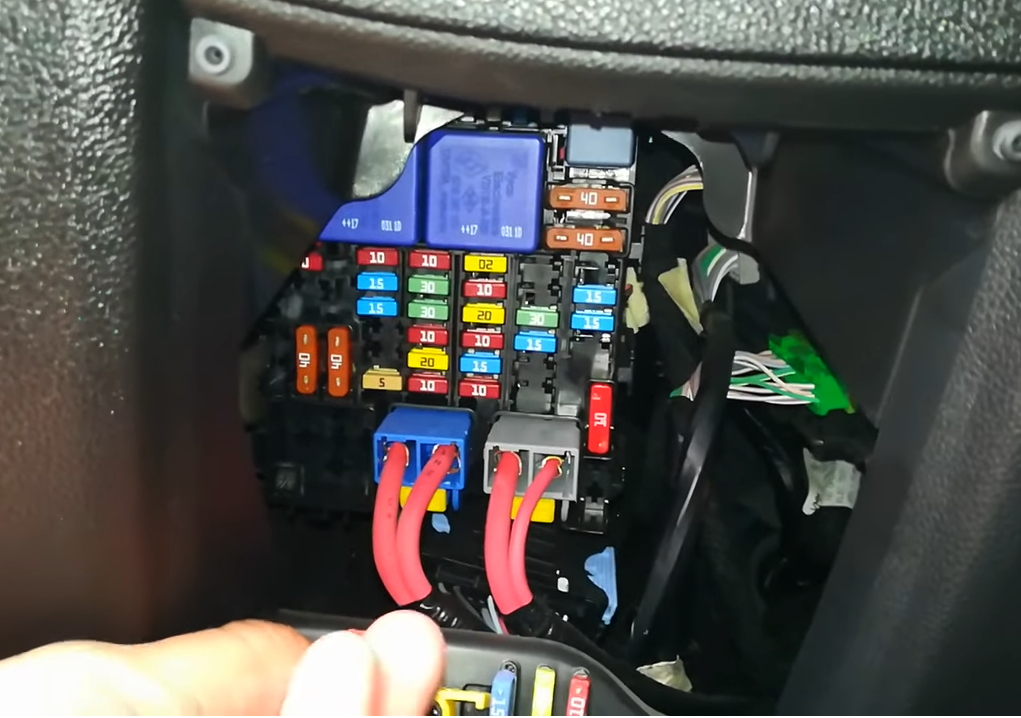

Чтобы получить доступ, откройте бардачок и, нажав на фиксатор, снимите его. Блок предохранителей в салоне Renault Mégane 4 будет выглядеть примерно так.
Схема предохранителей салонного блока Renault Mégane 4
Расшифровка предохранителей
Предохранители в салонном блоке Renault Mégane 4
| 1 | Резерв |
| 2 | 10A розетки мультимедийного оборудования 2 (2468) для версий с правым рулем |
| 3 | 15A центральный замок дверей водителя и пассажира (140-141), электромотор лючка топливного бака (844) |
| 4 | 15A задние фонари справа и слева (172-173), наружные зеркала с электроприводом (2230-2231), модуль для прицепа (1971), передние указатели поворота (255-256) |
| 5 | 15A замок задней двери (1322), центральный замок задних дверей (138-139), верхний стоп-сигнал (639) |
| 6 | Резерв |
| 7 | Резерв |
| 8 | Резерв |
| 9 | 15A мотор заднего стеклоочистителя (211), задние противотуманные фонари (174-175) |
| 10 | 30A ЭБУ стояночного тормоза (1217) |
| 11 | Резерв |
| 12 | 15А амортизаторы с регулируемой жесткостью (543) |
| 13 | Выход на цепи предохранителей F3, F4, F5, F6 салонного блока (260) |
| 14 | Резерв |
| 15 | Резерв |
| 16 | 10A приборная панель (247) |
| 17 | 20A реле звукового сигнала (229) |
| 18 | 10A диагностический порт (225), сигнализация (1838) |
| 19 | 20А модуль прицепа (1971) |
| 20 | 10А центральный электронный блок BCM |
| 21 | 20А телеметрия (2152), аудиосистема (261) |
| 22 | 10А CD-чейнджер (1272), мультимедийные розетки (1877), многофункциональный дисплей (2402), управление стояночным тормозом и круиз-контролем (2519) |
| 23 | 30А аудиоусилитель (1917) |
| 24 | 30А ЭБУ стояночного тормоза (1217) |
| 25 | 10А задние фонари (172-173), модуль прицепа (1971) |
| 26 | Резерв |
| 27 | 5А электрозеркала (2230-2231) |
| 28 | Резерв |
| 29 | Резерв |
| 30 | 15А предохранитель прикуривателя (101) или дополнительные розетки (506) |
| 31 | 15А розетки в багажнике (1384) |
| 32 | 10А насос омывателя стекол (677) |
| 33 | Выход на предохранитель F2 салонного блока (260) для праворульных версий |
| 34 | 40А вентилятор салона 1 (1156) |
| 35 | 40А подогрев заднего стекла (235) |
| 36 | 40А задняя дверь |
| 37 | Резерв |
| 38 | 15А мотор лючка топливного бака (844), 10А замок бардачка пассажира (2518) |
| 39 | 10А звуковой блок WAC (1920), ЭБУ климата (419) |
| 40 | 7,5А датчик сцепления (1057) для МКПП, дисплей на лобовом стекле (2400) версии 1, приемник hands-free (1618) на 433 МГц |
| 41 | 7,5А салонное освещение и подсветка |
| 42 | 5А электрозеркала (2230-2231) через мультиплекс (1667), подсветка дверей пассажира (1752) и водителя |
| 43 | 5А ЭБУ ABS/ESP (1094), стоп-сигнал (160) |
| 44 | Резерв |
| 45 | 7,5А датчик дождя/солнца (1415), датчик температуры (1872), плафоны (328-329), зеркала в козырьках (541, 588), задний плафон (300) |
| 46 | 25А стеклоподъемник водителя (203) |
| 47 | 25А стеклоподъемник пассажира (204) |
| 48 | 30А панорамная крыша (304) |
| 49 | 25А задний левый стеклоподъемник (202) |
| 50 | 25А задний правый стеклоподъемник (201) |
| 51 | 25А память правого сиденья (2576) |
| 52 | 15А механизм складывания задних сидений |
| 53 | 25А память левого сиденья (2567), поясничный упор (2564, 2565) |
| 54 | 40А мотор стеклоочистителя |
| 55 | 40А мотор стеклоочистителя |
| 56 | Выход на F38 салонного блока (260) |
| 57 | 30А задний вентилятор салона |
| 58 | 15А обогрев задних сидений (2423-2424), управление (2120-2121) |
| 59 | 20А память сидений (2567, 2576), обогрев передних сидений (987-988, 985-986) |
| 60 | 7,5А подогрев руля (2483), переключатель круиз-контроля и подушек (689) |
| 61 | Выход реле №2 после зажигания (752) салонного блока (260-4) |
| 62 | Выход на F16-F17-F18-F19-F35 салонного блока (260-1) |
Предохранитель №30 на 15А отвечает за функционирование прикуривателя в Renault Mégane 4.
Реле в салонном блоке
| A | 70A РЕЛЕ 1 «+» АКБ С ОТКЛЮЧЕНИЕМ ПРИ СТАРТЕ (1760) |
| B | 70A РЕЛЕ «+» АКБ С ЗАДЕРЖКОЙ (БЕЗ ОТКЛЮЧЕНИЯ ПРИ СТАРТЕ) (1762) |
| C | РЕЛЕ: РЕЗЕРВ |
| D | РЕЛЕ: РЕЗЕРВ |
| F | 40A РЕЛЕ ПОДОГРЕВА ЗАДНЕГО СТЕКЛА (235) |
| G | 20A РЕЛЕ ГУДКА (229) |
| H | 20A РЕЛЕ ПОДОГРЕВА РУЛЯ (2499) |
Помимо основного блока, могут быть установлены дополнительные защитные элементы, такие как реле дополнительного обогрева или подогрева лобового стекла вне блока.
Блоки под капотом в Renault Mégane 4
В моторном отсеке под капотом Renault Mégane 4 размещено до трех блоков предохранителей и реле, защищенных крышками.

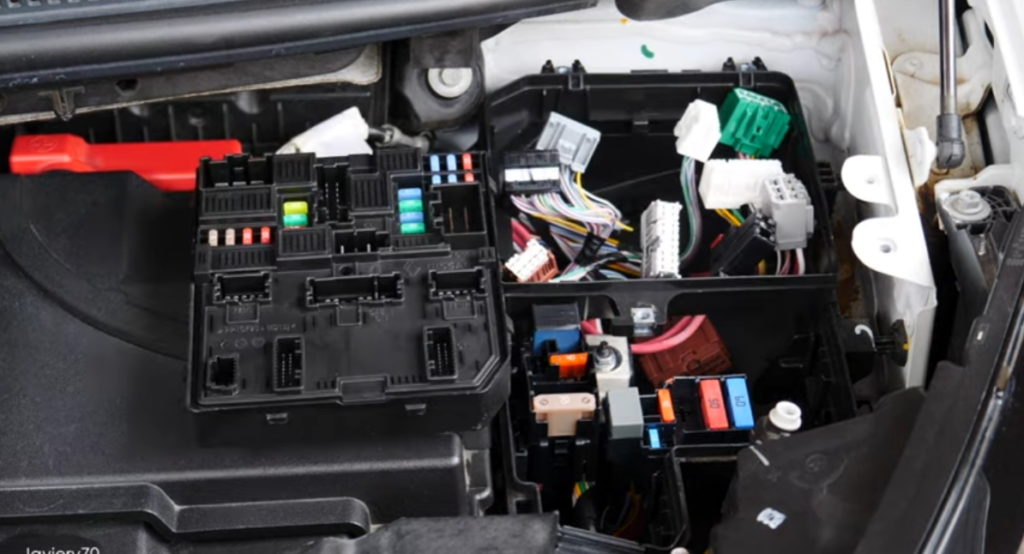

Иллюстрация расположения
Основной блок предохранителей под капотом

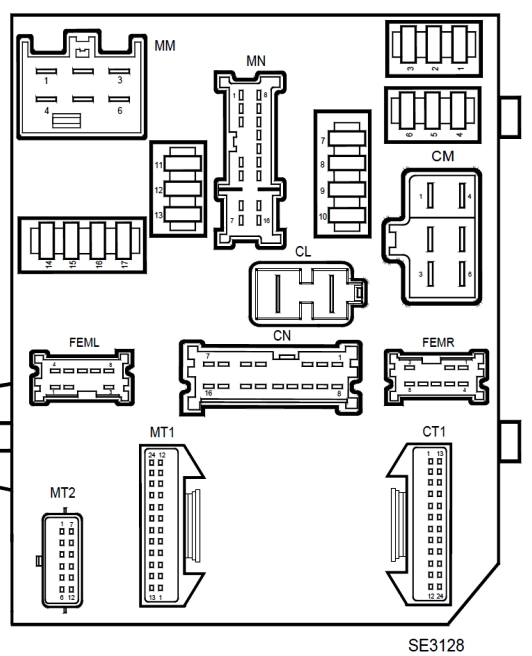

Схема блока
Проверяйте данные по схемам на крышке вашего блока предохранителей под капотом Renault Mégane 4.

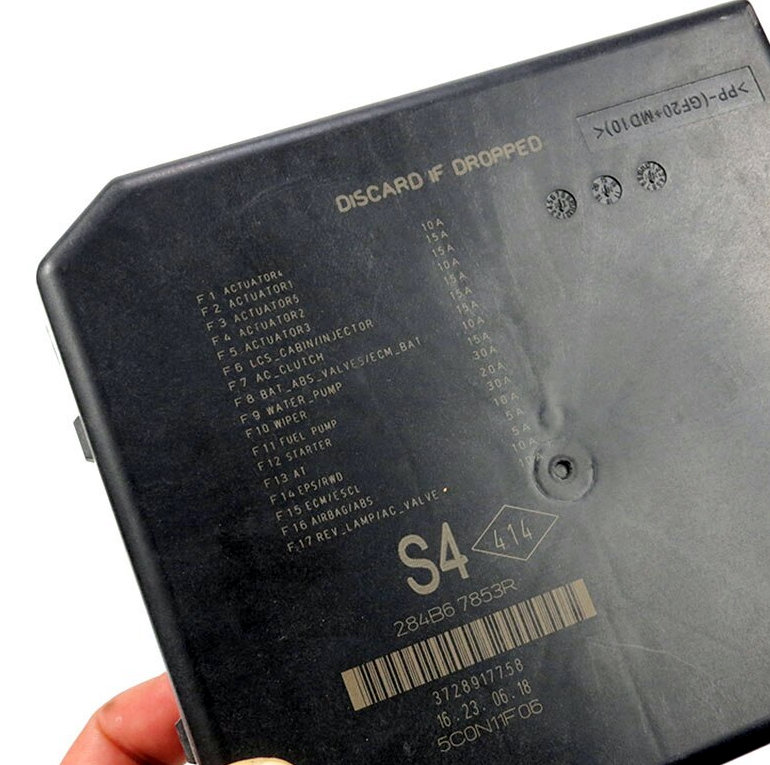

Пример схемы с крышки блока
Обозначения предохранителей
| 1 | 10А заслонка нагрева (2232), ЭБУ впрыска (120) |
| 2 | 15А ЭБУ и реле впрыска (предпусковой нагрев) |
| 3 | 15А ЭБУ впрыска |
| 4 | 10А ЭБУ впрыска (120) и моторные цепи |
| 5 | 15А управление мотором |
| 6 | 15А реле доп. обогрева (1067-1068), стояночный тормоз (2519), селектор передач (129, 1129), ЭБУ тормоза (1217), парктроник (1222), зеркало (1340), ремни (1601), камера (2236), регулятор (1081), подогрев стекла (235), корректоры фар (537-538) |
| 7 | 15А компрессор кондиционера (171) |
| 8 | 30А ЭБУ ABS/ESP (1094) |
| 9 | 15А насос кондиционера (2084) |
| 10 | 30А мотор стеклоочистителя (212) |
| 11 | 20А датчик топлива, температура, насос топлива |
| 12 | 30А стартер |
| 13 | 10А ЭБУ АКПП |
| 14 | 5А усилитель руля (1232), стоп-сигнал (160), 4WS (1663) |
| 15 | 5А ЭБУ впрыска (120), дистанционный регулятор (2037) |
| 16 | 10А замок руля (1088), датчик руля (583), подушки безопасности (756) |
| 17 | 10А датчик нейтрали/заднего хода (1109), реле топлива (450), реле заднего хода |
Блок предохранителей и реле под капотом
Схема
Расшифровка элементов
| 777 | |
| F1 | Резерв |
| F2 | Резерв |
| F3 | Резерв |
| F4 | 20А реле омывателя фар |
| F5 | 80А подогрев лобового стекла |
| F6 | 40А ЭБУ 4WS (1663) |
| F7 | 70А цепи F57-F58-F59-F60 в салоне |
| А | реле омывателя фар |
| 753 | |
| А | реле омывателя фар |
| B | резерв |
| 597 | |
| F1 | 30А ЭБУ впрыска (120), парковочный штифт АКПП (2372) |
| F2 | 15A ЭБУ АКПП |
| F3 | 30А подогреватель топлива (1866), ЭБУ впрыска (120) |
| F4 | 40А блок защиты (1337) |
| F5 | 70А предпусковой нагрев (257), ЭБУ впрыска (120) |
| F6 | 50А ЭБУ АКПП (119) |
| F7 | 60А вентилятор охлаждения (188) |
| F8 | 70А блок подогревателей (1550) |
| F9 | 70А интерфейс доп. обогрева (1550) |
| А | Реле заднего хода |
| 450 | Реле подогрева топлива |
| 597-3 | |
| А | Реле дистанционного запуска (2619) |
| B | Реле ТНВД (2523) |
| D | Реле форсунок |
| E | Реле форсунок |
Блок силовых предохранителей Renault Mégane 4
Этот блок высокоточных предохранителей обычно монтируется возле аккумулятора и соединяется с его положительным полюсом.

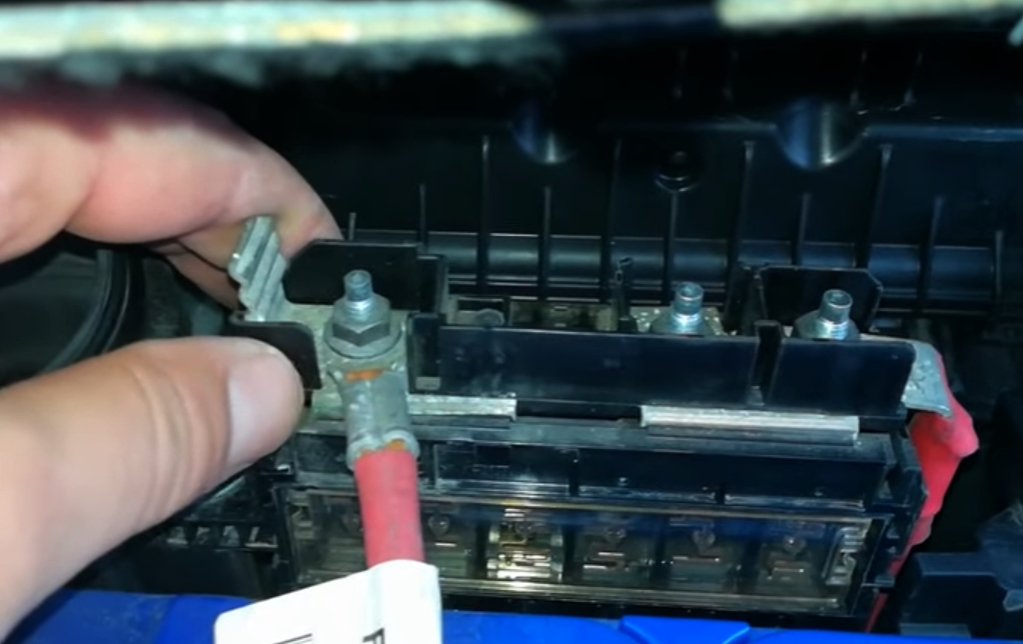

Пример фото

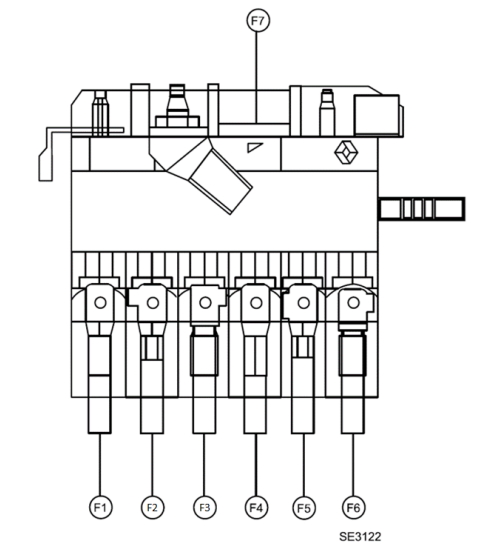

Схема силового блока
Расшифровка силовых предохранителей
| F1 | 60A электроусилитель руля (1232) |
| F2 | 100A доп. обогрев салона (1113) |
| F3 | 80А цепи предохранителей и реле |
| F4 | 40А ЭБУ ABS-ESP (1094) |
| F5 | 100А цепи предохранителей и реле |
| F6 | 100А цепи предохранителей и реле |
| F7 | 300А стартер, генератор |
