Первое поколение автомобиля Renault Laguna 1 производилось в период с 1994 по 2001 год, включая варианты кузовов седан, хэтчбек и универсал. Модель комплектовалась бензиновыми и дизельными двигателями, обеспечивающими надежную работу. В этой статье мы подробно разберем расположение блоков предохранителей и реле Renault Laguna 1, предоставим актуальные схемы, описание функций и советы по диагностике электрики для владельцев Renault Laguna первого поколения.
Расположение блоков предохранителей и реле в моторном отсеке

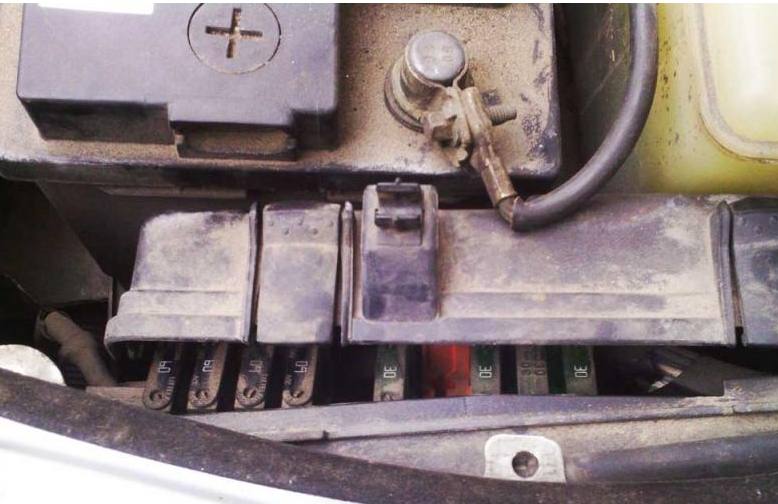

Основной блок предохранителей Renault Laguna 1 под капотом размещен вблизи аккумулятора, на левой стороне от двигателя, что упрощает доступ для проверки и замены.

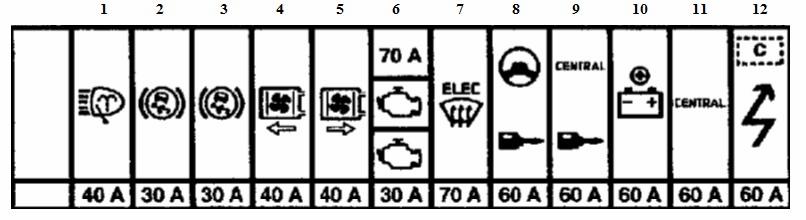

Схема блока предохранителей под капотом Renault Laguna 1
Схема изображена в перевернутом виде по сравнению с фотографией блока.
Расшифровка предохранителей и реле под капотом Renault Laguna 1
- 40А — Электромотор омывателя фар
- 30А — Система ABS (антиблокировочная тормозная система)
- 30А — ABS (дополнительный предохранитель для антиблокировки)
- 40A — Левый электровентилятор охлаждения мотора
- 40A — Правый электровентилятор системы охлаждения двигателя
- 30А — Система впрыска топлива или предпусковой нагрев дизеля (альтернатива 70 А)
- 70А — Реле активации обогрева лобового стекла
- 60А — Питание плюс к замку зажигания с иммобилайзером
- 60А — Реле после контакта зажигания
- 60А — Плюс от аккумулятора в салон
- 60А — Центральная консоль и электроника
- 60А — Отключение дополнительных потребителей энергии

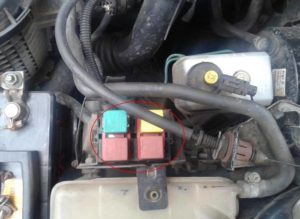

Реле в моторном отсеке Renault Laguna 1 установлены отдельно от основного блока для удобства обслуживания.
Блок предохранителей и реле в салоне Renault Laguna 1

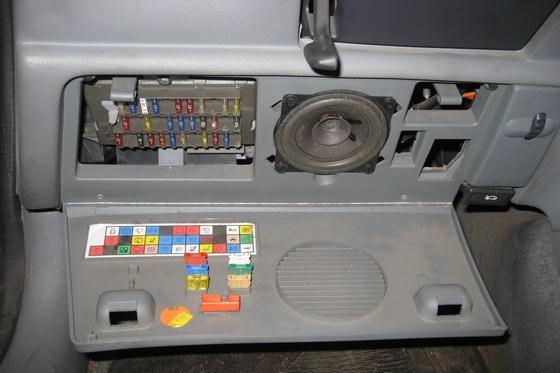

Салонный блок предохранителей расположен в нижней левой секции торпедо, что позволяет быстро добраться до него для ремонта электрики Renault Laguna 1.
На внутренней стороне крышки блока указана схема предохранителей Renault Laguna 1, а также предусмотрено место для запасных элементов.

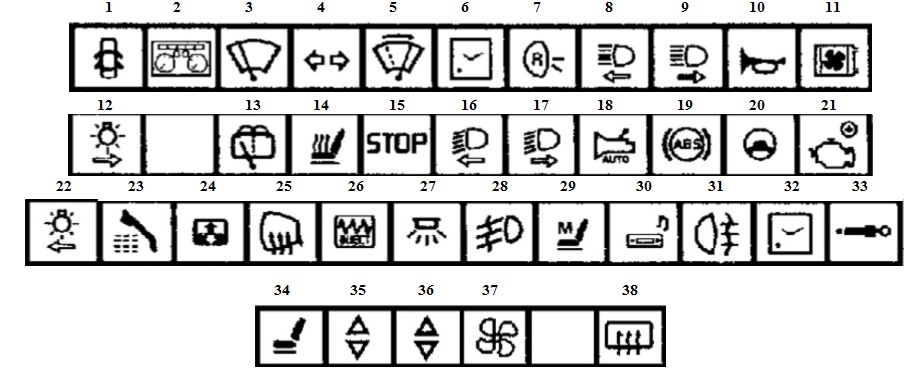

Схема салонного блока предохранителей Renault Laguna 1
Полноразмерное фото блока предохранителей в салоне
Фото с наложенной схемой блока
Обозначения и назначение предохранителей в салоне Renault Laguna 1
| 1 | 25А Центральный замок |
| 2 | 15А Приборный щиток/ подушка безопасности/ преднатяжители ремней безопасности /декодер/ охранная сигнализация/ запоминающее устройство положения сиденья водителя |
| 3 | 25А Электродвигатели очистителя и омывателя ветрового стекла |
| 4 | 15А Указатели поворотов/ Аварийная сигнализация |
| 5 | 25А Реверс электромагнитного торможения электродвигателя очистителя ветрового стекла |
| 6 | 10А Часы/ запоминающие устройства электронных блоков и радиоприемника/электропривод зеркал заднего вида/ сирена сигнализации |
| 7 | 10А Фонари заднего хода (для моделей с автоматической коробкой передач) |
| 8 | 15А Дальний свет левой фары |
| 9 | 15А Дальний свет правой фары |
| 10 | 25А Звуковой сигнал |
| 11 | 20А Электровентилятор системы охлаждения двигателя |
| 12 | 10А Правый габаритный фонарь /зуммер-сигнализатор о невыключенном освещении/ подсветка щитка приборов /регулятор яркости подсветки щитка приборов/ реле переключения «день-ночь» /блок контроля исправности ламп |
| 13 | 20А Электродвигатель очистителя заднего стекла/ обогреватель заднего стекла/ электрический обогреватель ветрового стекла/ фонари заднего хода/ зуммер — сигнализатор о невыключенном освещении /органы управления отопителем |
| 14 | 20А Обогреватели сидений |
| 15 | 15А Стоп-сигналы/ круиз-контроль/ реле-прерыватель указателей поворота и аварийной сигнализации/ блок контроля исправности ламп |
| 16 | 15А Ближний свет левой фары/ дистанционный корректор света фар |
| 17 | 15А Ближний свет правой фары |
| 18 | 5А Автоматическая коробка передач |
| 19 | 5А АБС |
| 20 | 5А Адаптивный гидроусилитель рулевого управления |
| 21 | 30А «+» после замка зажигания |
| 22 | 10А Левый задний габаритный огонь/ освещение/ блок контроля исправности ламп |
| 23 | 5А Мобильный телефон |
| 24 | 30А Электродвигатель привода люка крыши |
| 25 | 10А Электрообогрев боковых зеркал заднего вида |
| 26 | 2А Система впрыска |
| 27 | 15А Плафоны освещения салона и багажника/ выключатель системы безопасности детей/ охранная сигнализация |
| 28 | 25А Противотуманные фары |
| 29 | 25А Запоминающее устройство положения сиденья водителя |
| 30 | 20А Радиоприемник/ органы управления отопителем/ предохранитель прикуривателя рено лагуна 1. |
| 31 | 10А Задний противотуманный фонарь |
| 32 | 10А Подсветка часов и табло/охранная сигнализация/ запоминающее устройство положения сиденья водителя |
| 33 | 15А Амортизаторы переменной жесткости |
| 34 | 40А Электропривод сиденья пассажира |
| 35 | 40А Электрический стеклоподъемник двери пассажира |
| 36 | 40А Электрический стеклоподъемник двери водителя |
| 37 | 50А Система кондиционирования воздуха |
| 38 | 40А Обогреватель заднего стекла |
