Предохранители и реле Renault Clio 5 пятого поколения производились в 2020-2024 годах, после чего состоялся обновленный рестайлинг. В этой статье мы подробно разберем расположение блоков предохранителей Рено Клио 5, их схемы, фотографии и назначения, с акцентом на предохранитель прикуривателя, розеток и других электрических цепей автомобиля.
Функции предохранителей, реле, их количество и конфигурация в блоках могут варьироваться в зависимости от года выпуска, комплектации, типа электрического оборудования и рынка сбыта вашего Renault Clio 5.

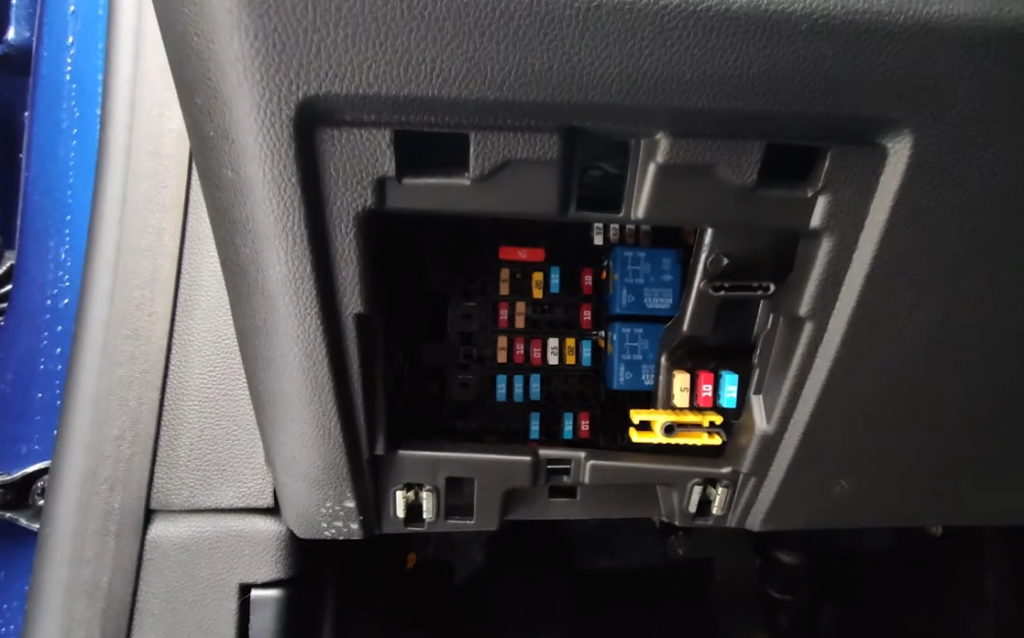

Расположение блока предохранителей в салоне Renault Clio 5
Основной блок предохранителей и реле в интерьере автомобиля установлен в нижней левой секции приборной панели, скрытый под защитной панелью. Это стандартное место для моделей Рено Клио V.
Пример на фото
Всегда проверяйте данные по схемам, указанным на внутренней стороне крышки блока или непосредственно на самом блоке предохранителей Renault Clio 5.

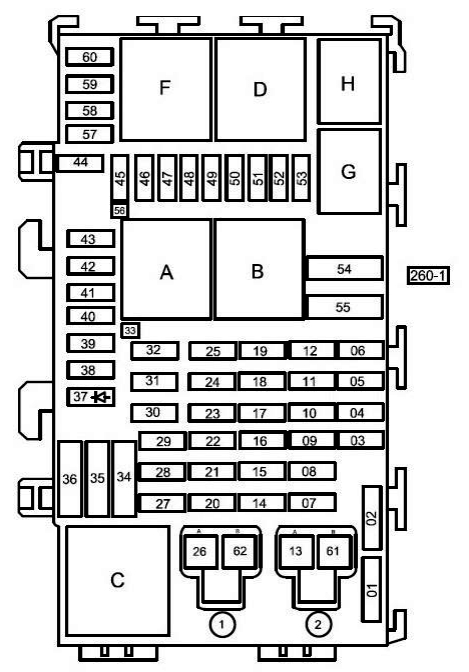

Расшифровка схемы блока в салоне
Назначение предохранителей
| 4 | 15A правого и левого задних фонарей (172-173) — правого и левого наружных зеркал заднего вида с электроприводом (2230-2231) — модуля коммутации разъема для подключения прицепа (1971) — правого и левого передних указателей поворота (255-256). |
| 5 | 15A Замок двери задка (1322) — центрального замка правой и левой задних дверей (138-139) — верхнего стоп-сигнала (639) |
| 6 | 10А BCM (Блок управления электрооборудованием кузова) |
| 7 | |
| 8 | 15A Указателей поворотов и аварийной сигнализации |
| 9 | 15А BCM (Блок управления электрооборудованием кузова) |
| 10 | 30А ЭБУ стояночного тормоза |
| 11 | |
| 12 | |
| 13 | |
| 14 | 5А BCM (Блок управления электрооборудованием кузова) |
| 15 | |
| 16 | 10А Панель приборов |
| 17 | |
| 18 | |
| 19 | 15А Аудиосистема |
| 20 | |
| 21 | |
| 22 | |
| 23 | 30А Усилитель аудио системы |
| 24 | 30А ЭБУ стояночного тормоза |
| 25 | 10А Левый и правый задний фонарь, стоп сигналы |
| 26 | |
| 27 | 5А Зеркала с электро приводом |
| 28 | 20А Модуль прицепа |
| 29 | 20А Сигнал |
| 30 | 15А Прикуриватель или розетки дополнительного оборудования в Renault Clio 5 |
| 31 | 15А Розетки в багажном отделении |
| 32 | 10А Насос омывателя заднего и переднего стекла |
| 34 | 40А Электровентилятор салоне |
| 35 | 40А Обогрев заднего стекла |
| 36 | 40А Задняя дверь |
| 37 | |
| 38 | |
| 39 | 25А Электрические стеклоподъемники |
| 40 | 25А Электрические стеклоподъемники |
| 41 | 25А Электрические стеклоподъемники |
| 42 | 25А Электрические стеклоподъемники |
| 43 | 5А |
Предохранитель №30 номиналом 15A отвечает за работу прикуривателя и вспомогательных розеток в Рено Клио 5.
Расположение и назначение реле в салоне
| A | 70A РЕЛЕ 1 «+» АККУМУЛЯТОРНОЙ БАТАРЕИ С ОТКЛЮЧЕНИЕМ ПИТАНИЯ ВО ВРЕМЯ ПУСКА (1760) |
| B | 70A НЕВЫКЛЮЧЕННОЕ РЕЛЕ «+» АКБ С ВРЕМЕННОЙ ЗАДЕРЖКОЙ (БЕЗ ОТКЛЮЧЕНИЯ ПИТАНИЯ ВО ВРЕМЯ ЗАПУСКА) (1762) |
| C | РЕЛЕ: РЕЗЕРВНОЕ |
| D | РЕЛЕ: РЕЗЕРВНОЕ |
| F | 40A РЕЛЕ ОБОГРЕВА ЗАДНЕГО СТЕКЛА (235) |
| G | 20A РЕЛЕ ЗВУКОВОГО СИГНАЛА (229) |
| H | 20A РЕЛЕ ПОДОГРЕВАТЕЛЯ РУЛЕВОГО КОЛЕСА (2499) |
Помимо основного блока, в Renault Clio 5 могут быть установлены внешние реле, такие как для дополнительного обогрева или подогрева лобового стекла.

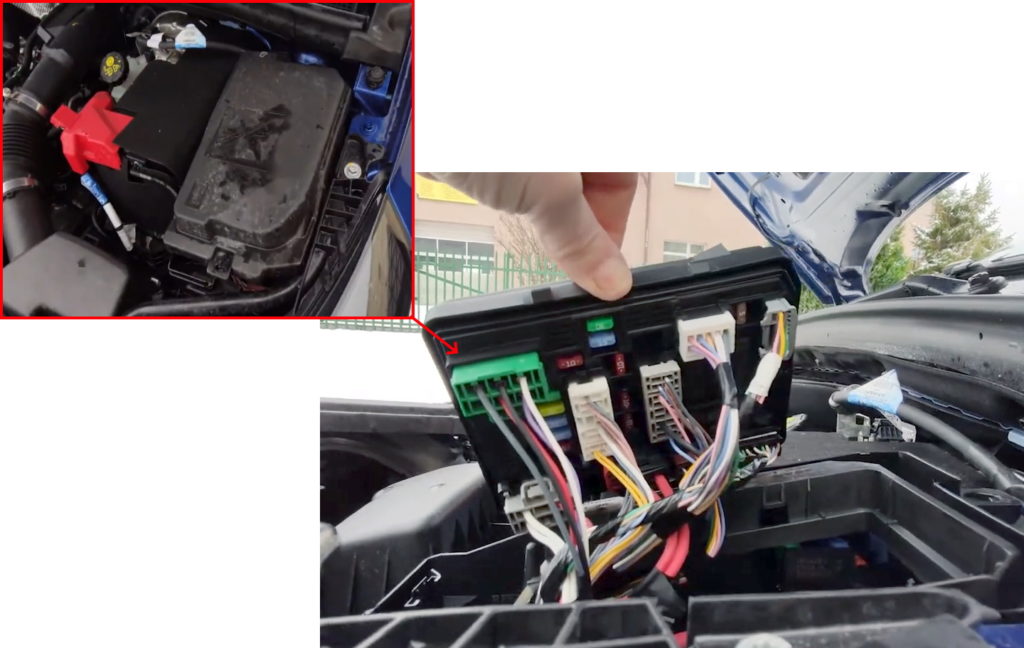

Блок предохранителей под капотом Рено Клио 5
В моторном компартаменте главный блок с предохранителями и реле размещен слева от аккумуляторной батареи, что облегчает доступ для диагностики и замены.

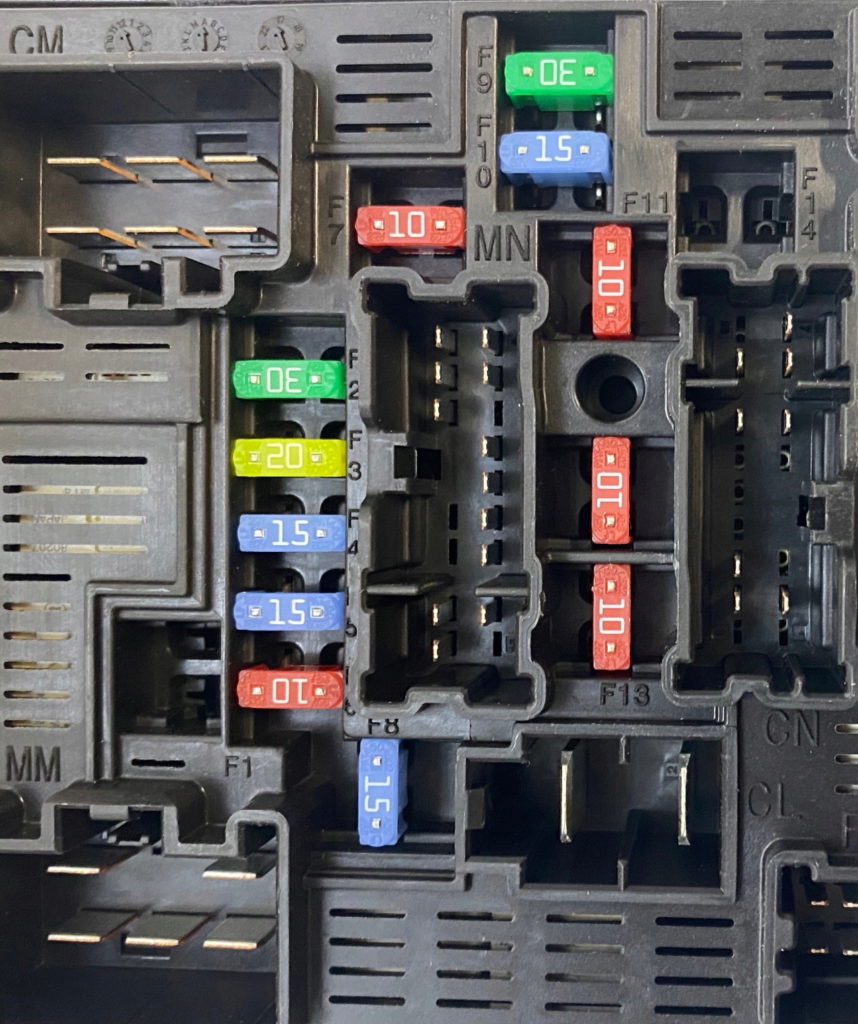

Чтобы открыть блок, снимите крышку и переверните ее для просмотра схемы. Внешний вид блока предохранителей под капотом выглядит следующим образом.
Схема блока под капотом

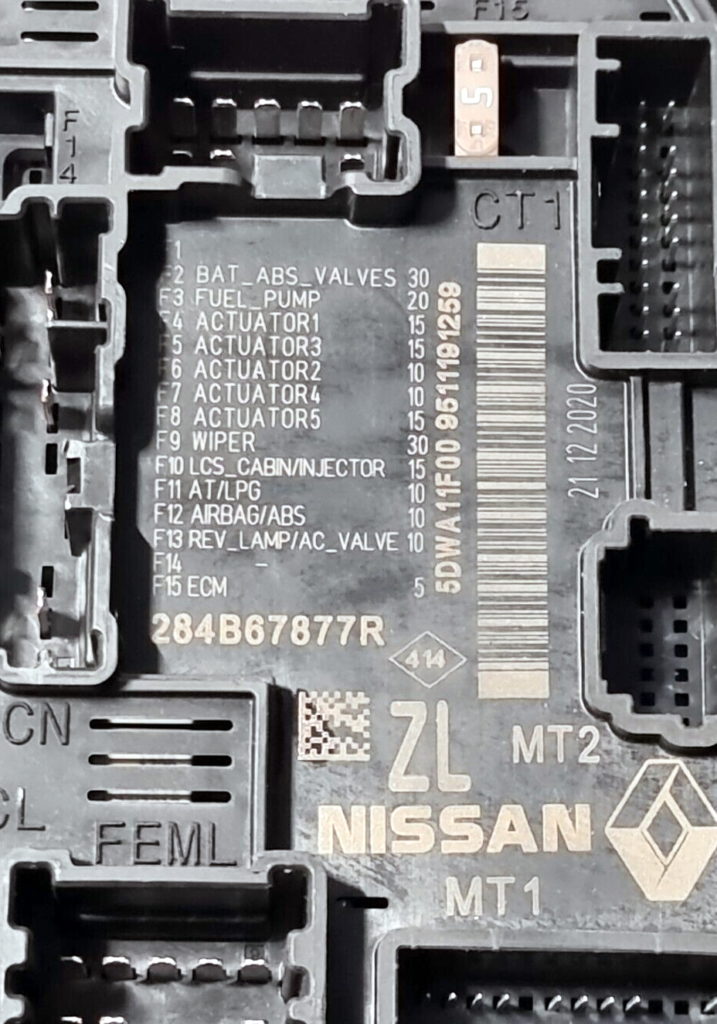

Пример схемы на крышке
Расшифровка предохранителей под капотом
| F1 | |
| F2 | 30A ABS |
| F3 | 20A Топливный насос |
| F4 | 15A ACTUATOR 1 (ЭБУ системы подготовки и впрыска топлива и цепей двигателя) |
| F5 | 15A ACTUATOR 2 (ЭБУ системы подготовки и впрыска топлива и цепей двигателя) |
| F6 | 15A ACTUATOR 3 (ЭБУ системы подготовки и впрыска топлива и цепей двигателя) |
| F7 | 15A ACTUATOR 4 (ЭБУ системы подготовки и впрыска топлива и цепей двигателя) |
| F8 | 15A ACTUATOR 5 (ЭБУ системы подготовки и впрыска топлива и цепей двигателя) |
| F9 | 30А Очиститель |
| F10 | 10А Мотор омывателя |
| F11 | 10А АКП |
| F12 | 10А Подушки безопастности |
| F13 | 10А Датчик нейтрального положения механической коробки передач/ света заднего хода (1109), управления реле подогревателя топлива (450), реле света заднего хода |
| F14 | |
| F15 | ECM |
Если у вас есть идеи, как улучшить эту статью о предохранителях Renault Clio 5, или дополнения — делитесь в комментариях.
