Renault Clio 3 третьего поколения производился в период с 2005 по 2012 год, включая 2005, 2006, 2007, 2008, 2009, 2010, 2011 и 2012 годы. За эти годы автомобиль подвергся нескольким модернизациям. В этой статье мы подробно разберем расположение электронных блоков управления, характеристики предохранителей и реле для Renault Clio 3, включая схемы блоков предохранителей Рено Клио 3, их точные места установки и иллюстрации на фото. Особое внимание уделим предохранителю, отвечающему за работу прикуривателя в Renault Clio 3.
Функции предохранителей и реле в Renault Clio 3 могут варьироваться в зависимости от года выпуска, комплектации электрики и рынка сбыта вашего автомобиля.
Расположение
Общая схема расположения электронных блоков управления в Renault Clio 3
Описание компонентов
| 1 | Электронный блок управления ABS в Renault Clio 3 |
| 2 | Электронный блок управления кондиционером |
| 3 | Боковой датчик удара, левый |
| 4 | Боковой датчик удара, правый |
| 5 | Противоугонная система (если установлена): |
| 6 | Датчик света |
| 7 | Аккумуляторная батарея |
| 8 | Диагностический разъем (DLC) |
| 9 | Электронный блок управления двигателем |
| 10 | Блок предохранителей /реле, моторный отсек 1 |
| 11 | Блок предохранителей /реле, моторный отсек 2 |
| 12 | Блок предохранителей /реле, моторный отсек 3 |
| 13 | Блок предохранителей /реле, моторный отсек 4 |
| 14 | Блок предохранителей /реле приборная панель 1 |
| 15 | Блок предохранителей /реле приборная панель 2 |
| 16 | Блок предохранителей /реле приборная панель 3 |
| 17 | Блок предохранителей /реле приборная панель 4 |
| 18 | Блок управления ксеноновыми фарами |
| 19 | Блок управления свечами накаливания |
| 20 | Звуковые сигналы |
| 21 | Кольцевая антенна иммобилайзера — без системы keyless entry |
| 22 | Блок управления системы keyless entry |
| 23 | Многофункциональный блок управления 1 — функции: Система кондиционирования, стоп-сигналы, центральный замок, двойная блокировка замков дверей- RHD, противотуманные фары, аварийная сигнализация, обогреватель заднего стекла, указатели поворота, комбинация приборов, лампы освещения салона, система дистанционного управления центральным замком, датчик температуры наружного воздуха, люк, омыватель лобового стекла |
| 24 | Многофункциональный блок управления 2 — функции: Центральный замок, противотуманные фары, аварийная сигнализация, указатели поворота, датчик дождя, дисплей указателя температуры, система дистанционного управления центральным замком, люк, стеклоподъемники |
| 25 | Датчик температуры окружающего воздуха-в зеркале правой двери |
| 26 | Блок управления системой парковки |
| 27 | Датчик дождя |
| 28 | Блок управления электрооборудованием рулевого колеса |
| 29 | Электронный блок управления SRS |
| 30 | Блок управления интерфейсом телефона |
| 31 | Электронный блок управления КПП |
| 32 | Блок управления системы контроля давления в шинах |
| 33 | Датчик бокового перемещения |
Блоки под капотом
В моторном отсеке Renault Clio 3 предусмотрено до трех блоков предохранителей и реле для защиты электрических систем автомобиля.
Блок предохранителей и реле

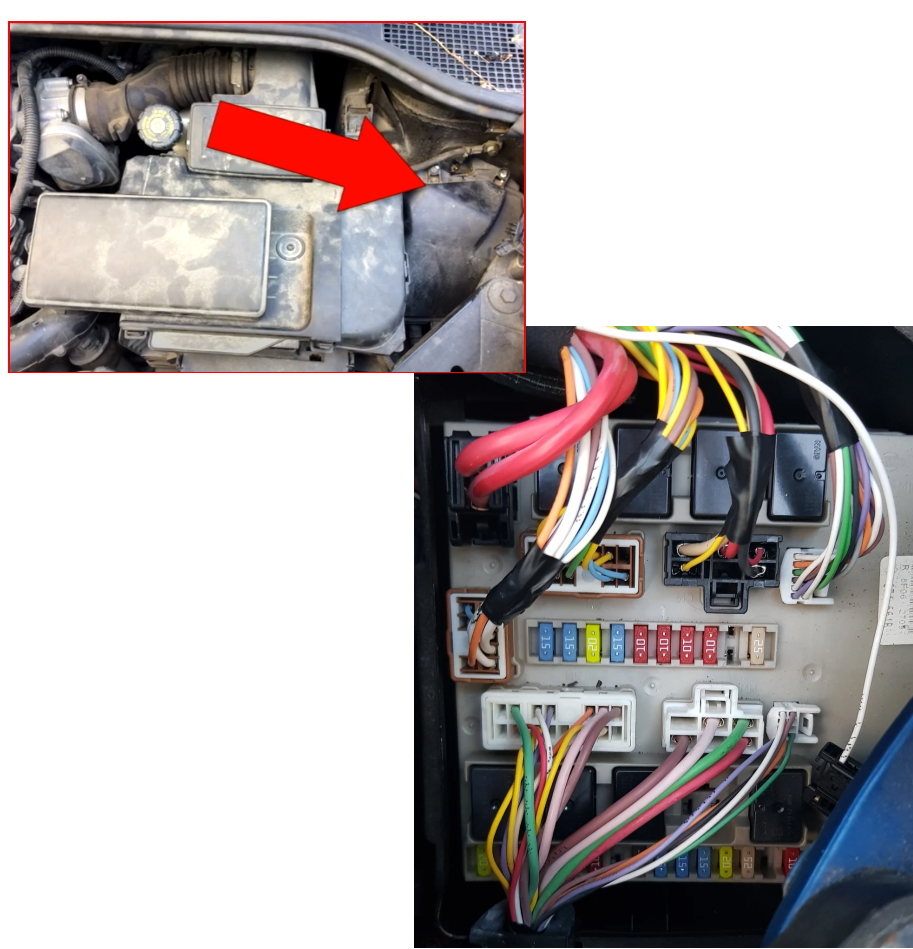

Основной блок предохранителей и реле в Renault Clio 3 расположен слева от капота и прикрыт пластиковой защитной крышкой. Он имеет следующий вид на фото.

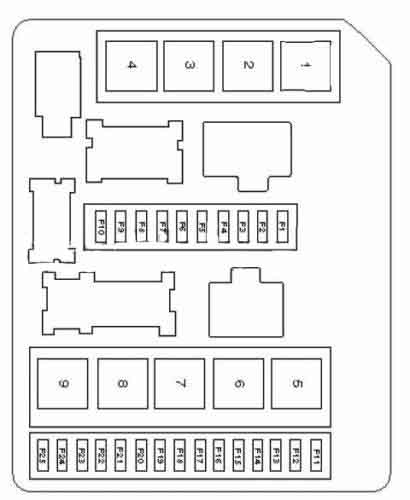

Схема блока предохранителей под капотом Renault Clio 3
Обозначение реле и предохранителей
Реле в блоке под капотом Renault Clio 3
- Реле обогревателя заднего стекла
- Реле системы управления двигателем — кроме K9K764
- Реле ближнего света фар
- Реле противотуманных фар
- Реле стартера
- —
- Реле электродвигателя вентилятора системы охлаждения, высокая скорость 1
- Реле электродвигателя вентилятора системы охлаждения, низкая скорость 2
- Реле 2 основных цепей зажигания
Предохранители в блоке под капотом Renault Clio 3
| 1 | (25A) Электронный блок управления ABS |
| 2 | — |
| 3 | (10A) Дальний свет правой фары |
| 4 | (10A) Дальний свет левой фары |
| 5 | (10A) Блок управления системой кондиционирования, центральный замок, переключатель системы поддержания скорости, электропривод стеклоподъемников, задний правый, система ABS/ESP, многофункциональный дисплей, передние/ задние правые габариты |
| 6 | (10A) Аудиосистема, центральный замок, прикуриватель, переключатель электропривода зеркал заднего вида на дверях, двухпозиционный выключатель привода стеклоподъемника двери водителя, электропривод стеклоподъемника, задний левый, выключатель стеклоподъемника, дверь пассажира, блок управления корректором фар, лампа подсветки номерного знака, система парковки, передние/ задние левые габариты, противобуксовочная система |
| 7 | (15A) Реле дополнительного отопителя 1/2, выключатель системы поддержания скорости (круиз-контроль, при включении заднего хода), диагностический разъем(DLC), электроусилитель рулевого управления, блок управления ксеноновыми фарами, многофункциональный дисплей, переключатель выбора режима работы АКПП, лампа подсветки селектора КПП, блок управления системы контроля давления в шинах |
| 8 | (20A) Электродвигатель очистителя лобового стекла |
| 9 | (15A) Корректор фары (прав.), ближний свет (прав.) |
| 10 | (15A) Корректор фары (лев.), ближний свет (лев.) |
| 11 | (10A) Электромагнитная муфта компрессора кондиционера |
| 12 | — |
| 13 | (25A) Тяговое реле стартера |
| 14 | (20A) Электронный блок управления КПП |
| 15 | — |
| 16 | (15A) Обогреватель заднего стекла |
| 17 | (15A) Реле насоса омывателя фар |
| 18 | (5A) Электронный блок управления КПП |
| 19 | — |
| 20 | (10A) Фонари заднего хода |
| 21 | (20A) Катушки зажигания |
| 22 | (20A) Электронный блок управления двигателем |
| 23 | (10A) Электронный блок управления SRS |
| 24 | (10A) Электронный блок управления двигателем, э/м клапан замка рулевой колонки — с системой keyless entry |
| 25 | (20A) Противотуманные фары |
Блок предохранителей

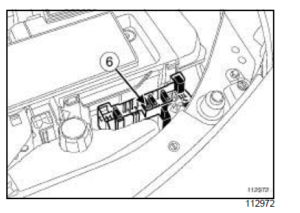

Этот блок предохранителей Renault Clio 3 размещен вблизи аккумулятора, в передней части моторного отсека.
Фото блока

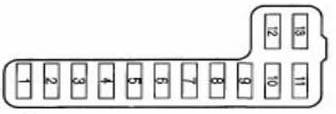

Схема предохранителей
Назначение предохранителей в блоке
| F1 | (30) Реле системы управления двигателем — K9K764 |
| F2 | (30A) Реле насоса КПП- D4F764 (секвентальная МКПП) |
| F3 | (30A) Электродвигатель вентилятора системы охлаждения- K9K766, D4F764 (секвентальная МКПП) |
| F4 | (30A) Электродвигатель вентилятора системы охлаждения — K4M, K4J, D4F(M^^ |
| F5 | (50A) Блок предохранителей/реле, приборная панель 2 – предохранители ^2^4 |
| F6 | (80A) Дополнительный отопитель 1/2 |
| F7 | |
| F8 | (50A) Электронный блок управления ABS |
| F9 | |
| F10 | |
| F11 | |
| F12 | (10A) Реле ксеноновой фары |
По правому борту моторного отсека могут размещаться дополнительные реле для омывателей и фар.
- Реле насоса омывателя фар 1
- Реле насоса омывателя фар 2
- Реле ксеноновой фары
Силовой блок предохранителей
Дополнительный силовой блок с мощными предохранителями в Renault Clio 3 часто монтируется на крышке аккумуляторной батареи для защиты ключевых цепей.
Схема силового блока предохранителей Renault Clio 3
Расшифровка силовых предохранителей
- 350А — Блок предохранителей / реле, моторный отсек с 2 предохранителями F2-F8, блок предохранителей / реле, моторный отсек с 3 предохранителями F2 / F3
- 70А — Блок предохранителей / реле, щиток 1-предохранителей F16-F18, блок предохранителей / реле, моторный отсек 2-предохранитель F1
- 60А — Электроусилитель руля
- 70А — Блок предохранителей / реле, панель 1 – предохранители F1-F6 / F20, реле 1
- 60А — Многофункциональный модуль управления
Блоки в салоне
Блок предохранителей
Главный блок предохранителей в салоне Renault Clio 3 скрыт под приборной панелью за съемной крышкой для удобного доступа.

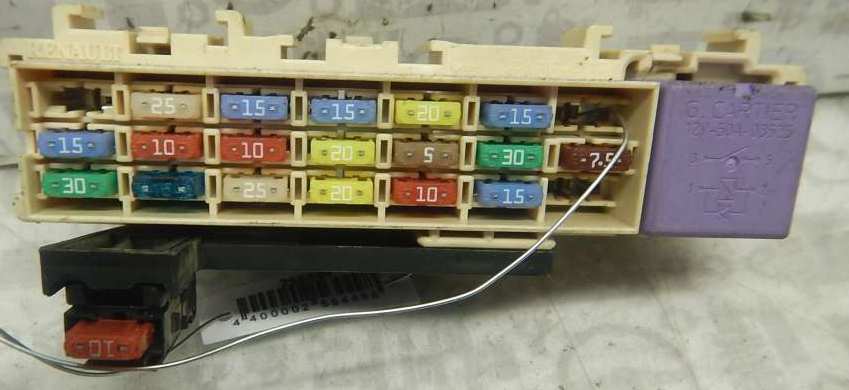

Фотография блока предохранителей в салоне
Схема блока предохранителей в салоне Renault Clio 3
Описание предохранителей и реле в салоне
| 1 | Реле основных цепей зажигания |
| F1 | (30A) Указатели поворота |
| F2 | (15A) Электронный блок управления кондиционером, дополнительное оборудование, комбинация приборов |
| F3 | (7,5A) Блок управления зеркалами заднего вида, лампы освещения салона, лампы подсветки косметических зеркалец |
| F4 | (15A) Диагностический разъем (DLC), звуковые сигналы |
| F5 | (10A) Лампа подсветки вещевого ящика, лампа освещения багажного отделения |
| F6 | (25A) Центральный замок, электродвигатель привода стеклоподъемника, сторона водителя |
| F7 | (25A) Двухпозиционный выключатель привода стеклоподъемника двери водителя |
| F8 | (10A) Электронный блок управления ABS |
| F9 | (15A) Прикуриватель |
| F10 | (20A) Блок управления электродвигателем вентилятора кондиционера /отопителя (ручное управление температурой) |
| F11 | (20A) Блок управления электродвигателем вентилятора кондиционера /отопителя (автоматическое управление температурой) |
| F12 | (15A) Электронный блок управления кондиционером, панель управления кондиционером/ отопителем, звуковой сигнал противоугонной системы, аудиосистема, блок предохранителей /реле, приборная панель 2- реле 6/7, обогрев сидений, многофункциональный блок управления, насос омывателя заднего стекла, блок управления электрооборудованием рулевого колеса, блок управления телефоном, электродвигатель очистителя лобового стекла |
| F13 | (10A) Выключатель стоп-сигналов (датчик положения педали тормоза), блок предохранителей/реле, приборная панель 2- реле 3 |
| F14 | (5A) Датчик солнечного света, блок управления электроприводом зеркал заднего вида на дверях, лампы освещения салона, датчик дождя, лампы подсветки косметического зеркальца, очистители лобового стекла |
| F15 | (20A) Электродвигатель очистителя заднего стекла |
| F16 | (15A) Электронный блок управления иммобилайзером |
| F17 | (30A) Центральный замок |
| F18 | (15A) Многофункциональный блок управления |
| F19 | (5A) Вентилятор датчика температуры воздуха в салоне |
| F20 | (25A) Электродвигатель привода стеклоподъемника двери пассажира |
| F21 | Диод электропривода задних стеклоподъемников |
Предохранитель для прикуривателя в Renault Clio 3 — это номер 9 в салонном блоке.
Блок предохранителей и реле
В салоне Renault Clio 3 предусмотрен отдельный дополнительный блок предохранителей и реле для вспомогательных систем.

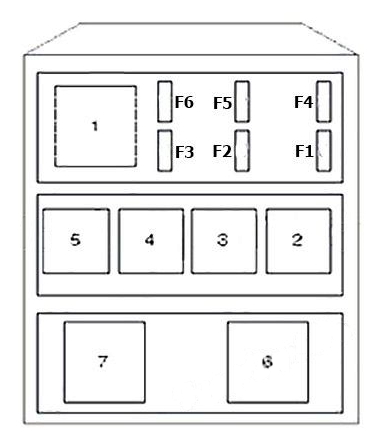

Схема дополнительного блока в салоне Renault Clio 3
Обозначение элементов
| 1 | Электрическое оконное реле, водитель |
| 2 | – |
| 3 | Реле стоп-сигналов |
| 4 | – |
| 5 | – |
| 6 | Реле стеклоподъемника заднего 1 |
| 7 | Реле стеклоподъемника – задний 2 |
| F1 | – |
| F2 | 20А Сиденья с подогревом |
| F3 | 15А Люк в крыше |
| F4 | 25А Электрические стеклоподъёмники сзади |
| F5 | – |
| F6 | – |
Обнаружили неточность или хотите дополнить информацию о предохранителях Renault Clio 3? Оставьте комментарий, мы будем благодарны.
