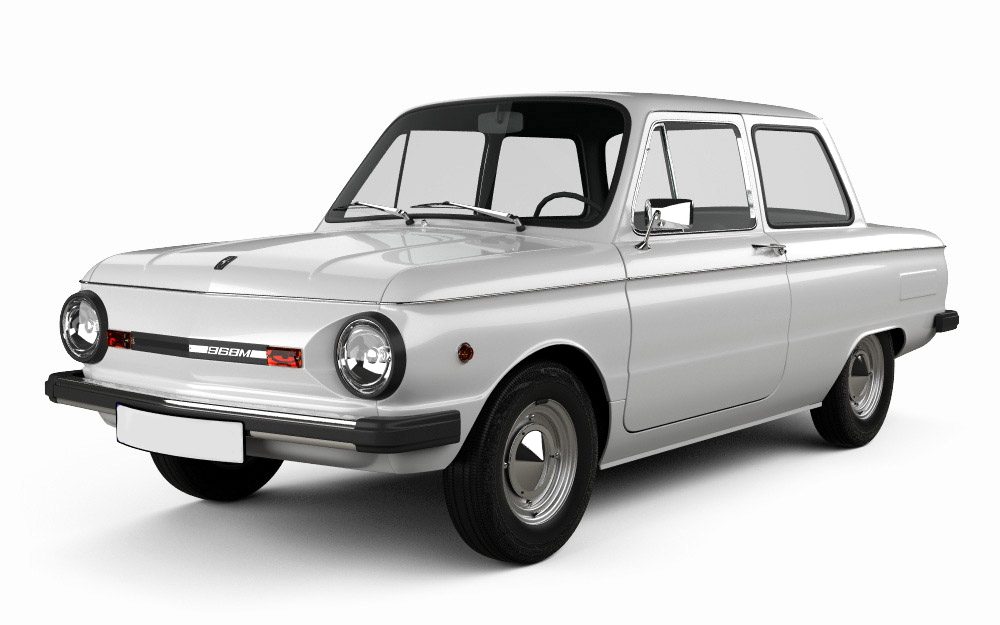

ЗАЗ-968М Запорожец: популярный автомобиль, известный в народе как Запорожец, производился с 1974 года в ряде модификаций. В этой статье мы разберем электрическую схему ЗАЗ-968М, включая описание предохранителей и реле Запорожца ЗАЗ-968М, с подробными схемами и иллюстрациями.

Электрическая схема ЗАЗ-968М

На автомобиле ЗАЗ-968М источниками постоянного питания служат аккумуляторная батарея 14 модели 6-СТ-55ЭМ и генератор 43 переменного тока Г-502А, оснащенный интегрированным полупроводниковым выпрямителем. Регулировка напряжения генератора обеспечивается реле-регулятором РР310В, поддерживая его в установленных пределах.

К основным потребителям электроэнергии на ЗАЗ-968М относятся:

• зажигательная система двигателя, включающая свечи 46, прерыватель-распределитель 45 и катушку зажигания 44;
• стартер 41 с электромагнитным реле для включения;
• осветительные приборы и сигнальные устройства: фары 1 с лампами ближнего и дальнего света, габаритные лампы 7, боковые поворотники 2 с повторителями 10, задние фонари 49 и 56 с элементами стоп-сигнала (лампа 53), габаритных огней (лампа 51), задних поворотников (лампа 49), сигналом заднего хода (лампа 52); реле-прерыватель 16 для поворотников и аварийки, фонари подсветки номерного знака 55;
• внутреннее и наружное освещение: потолочный плафон 40 в салоне; подкапотный фонарь 54;
• контрольные устройства: датчик 47 с лампой 25 для сигнала низкого давления масла, датчик 48 с индикатором 26 температуры масла, датчик 35 с индикатором 19 уровня топлива, лампа 23 для дальнего света фар, лампа 24 для тормозной аварийки;
• дополнительные элементы: клаксон 3, мотор стеклоочистителя 28, мотор стеклоомывателя 17, вентилятор отопителя, резистор свечи подогрева, электромагнитный клапан регулятора отопления.

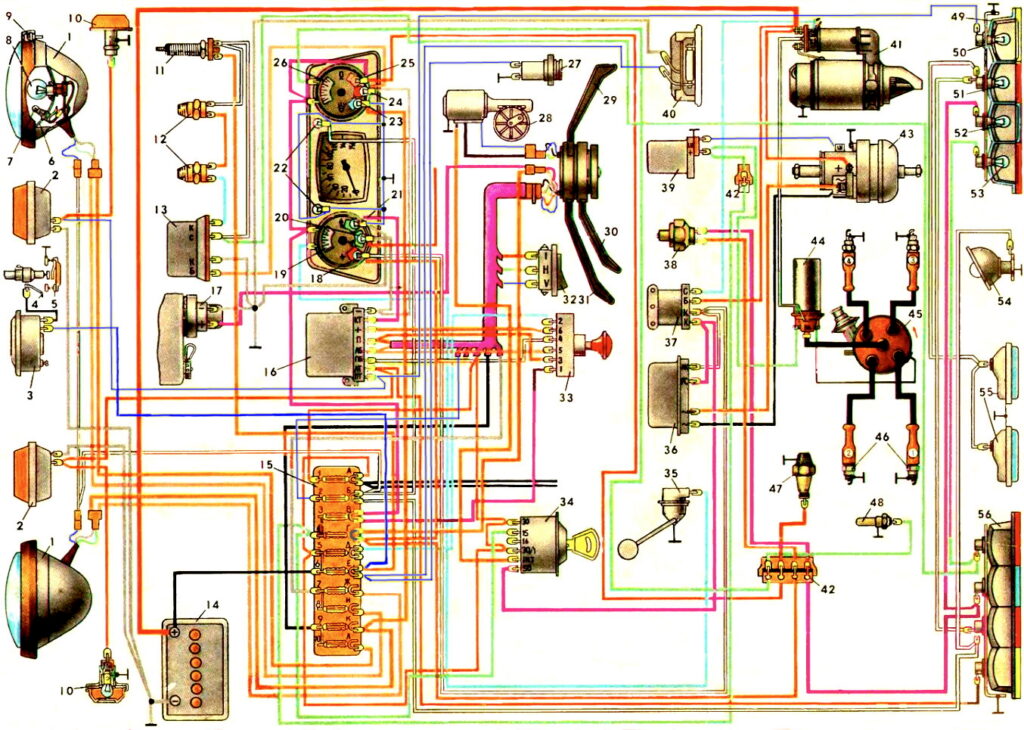

Электросхема ЗАЗ-968М

Пояснения к схеме

1. Фара ФГ-140Б
2. Указатель поворота 17.3726 (лампа А12-21-3)
3. Звуковой сигнал С312В
4. Скользящий пружинный контакт
5. Кнопка включения звукового сигнала
6. Оптический элемент фары
7. Лампа габаритного освещения А12-4
8. Лампа ближнего и дальнего света типа А12-45+40
9. Винт регулировки положения фары
10. Повторитель указателя поворота УП122Б (лампа А12-4)
11. Выключатель сигнала «Стоп» ВК-412
12. Выключатели аварийной сигнализации тормозов типа ВК12Б
13. Реле РС525А аварийной сигнализации тормозов
14. Аккумуляторная батарея 6-СТ-55ЭМ
15. Блок предохранителей типа ПР112
16. Реле-прерыватель типа РС-950Б
17. Стеклоомыватель
18. Лампа контрольная А12-1, показывающая работу генератора
19. Указатель уровня топлива в бензобаке УБ-26А
20. Контрольная лампа А12-1, показывающая работу отопителя
21. Контрольная лампа А12-1 указателя поворота
22. Лампы А12-1 для освещения комбинации приборов
23. Контрольная лампа А12-1, показывающая включение дальнего света фар
24. Контрольная лампа А12-1 для аварийной сигнализации тормозов
25. Контрольная лампа А12-1, показывающая аварийное давление масла
26. Указатель температуры масла типа УК273
27. Розетка лампы переносной ПС500
28. Стеклоочиститель типа СЛ226В
29. Рычаг включения стеклоомывателя и переключателя стеклоочистителя
30. Рычаг переключателя поворотных указателей
31. Переключателя света фар рычаг
32. Выключатель для наружного освещения типа ВК343-02.02
33. Выключатель ВК422-12 для аварийной сигнализации автомобиля или вынужденной остановки (лампа А12-0,8)
34. Замок зажигания типа ВК347
35. Уровня топлива датчик БМ159А
36. Реле блокировки типа РБ1-10
37. Реле стартера типа РС534
38. Выключатель ВК418 для фонарей заднего хода
39. Реле-регулятор типа РР310В
40. Плафон ПК140 освещения салона (применяется лампа АС12-5)
41. Стартер типа СТ368 (для МеМЗ-968, 968Н), СТ366 (для МеМЗ-966Г)
42. Разъем штепсельный
43. Генератор типа Г-502А
44. Катушка зажигания типа Б115-В;
45. Прерыватель-распределитель зажигания типа Р-114Б
46. Свеча зажигания типа А23-1
47. Датчик масляного давления ММ111Д
48. Датчик температуры масла типа ТМ100А
49. Фонарь задний правый 251.3716
50. Лампа А12-21-3 указателя поворотов
51. Лампа А12-21+5 для габаритного освещения
52. Лампа А12-21-3 сигнала заднего хода
53. Лампа сигнала торможения А12-21-3
54. Подкапотный фонарь ПД308-А
55. Фонари освещения знака номерного 14.3717 (лампа АС12-5)
56. Фонарь задний левый 26.3716. Оборванные провода: красный от лампы 20 и черные от предохранителя «1» идут к отопителю.

Расположение и схема блока предохранителей ЗАЗ-968М

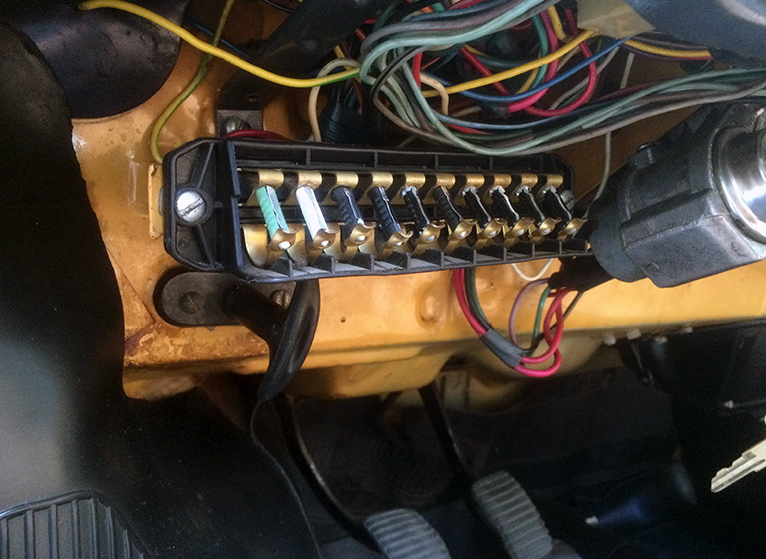

Блок предохранителей на Запорожце ЗАЗ-968М размещен под приборной панелью со стороны водителя.

Схема блока предохранителей

Расшифровка предохранителей ЗАЗ-968М

1. 16 А — цепи всех осветительных приборов и ламп при активированном выключателе 32 наружного света. При отключенном 32 защищает дальний свет фар при кратковременном использовании рычагом 31
2. 8 А — подсветка приборов, передние и задние габаритные огни, подкапотный фонарь, подсветка номерного знака
3. 8 А — режим «повороты» аварийки, указатели температуры масла и топлива, контрольки давления масла и генератора
4. 8 А — лампа заряда, фонари заднего хода, стеклоомыватель
5. 8 А — мигающий режим аварийной сигнализации
6. 8 А — розетка, аварийка, плафон салона, приборы, клаксон, тормоза
7. 8 А — ближний свет левой фары
8. 8 А — ближний свет правой фары
9. 8 А — контролька дальнего света, дальний свет левой фары
10. 8 А — дальний свет правой фары

В ранних версиях ЗАЗ-968 три предохранителя находятся в багажнике, под канистрой с омывайкой, справа в углу.

Если у вас есть дополнения по электрике ЗАЗ-968М или предохранителям Запорожца — делитесь в комментариях.
