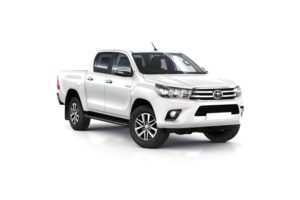

Toyota Hilux 8-го поколения (коды моделей AN120/AN130) выпускалась в период с 2015 по 2022 год, охватывая 2015, 2016, 2017, 2018, 2019, 2020, 2021 и 2022 годы производства. За эти годы пикап Toyota Hilux претерпел обновления и рестайлинг. В этой статье мы подробно разберем расположение электронных блоков управления, функции предохранителей и реле для Toyota Hilux 8-го поколения, включая схемы блоков предохранителей Hilux и реле, а также фото-иллюстрации их конструкции. Особо отметим предохранитель розетки прикуривателя. Такие сведения о предохранителях Toyota Hilux AN120/AN130 будут полезны автовладельцам Toyota Fortuner, поскольку эти модели построены на единой платформе с общими электрическими системами.
Поскольку Toyota Hilux 8 поставлялась на глобальный рынок, конфигурация блоков может отличаться. Рекомендуем проверять назначение элементов по схемам на крышке вашего блока предохранителей Hilux.
Блоки в интерьере
Местоположение
Общая диаграмма размещения блоков в салоне

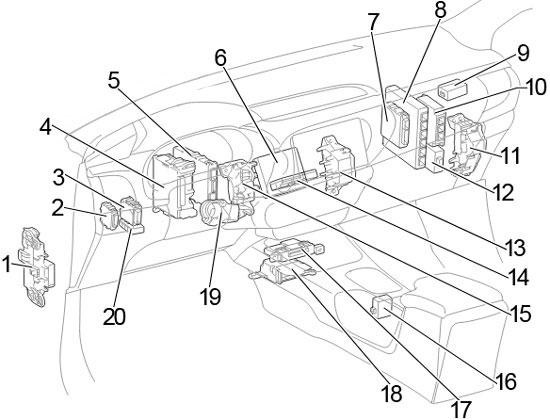

Версия с левым рулем

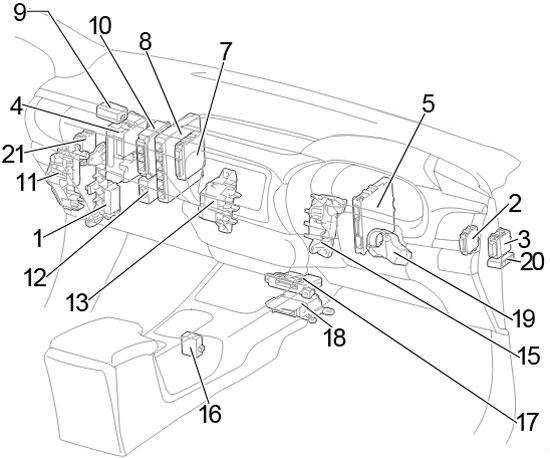

Версия с правым рулем
Расшифровка элементов
- Релейный блок №1
- Модуль коррекции фар
- Шлюзовой блок сети
- Блок предохранителей / Модуль управления кузовным электрооборудованием
- Контроллер системы start-stop
- LHD: Телефонный трансивер
- Контроллер полного привода
- ЭБУ двигателя
- Приемник смарт-системы доступа
Приемник центрального замка - Модуль АКПП
- Релейный блок №2
- Контроллер турбонаддува
- Релейный блок №3
- LHD: Навигатор
- Релейный блок №4
- Контроллер блокировки селектора АКПП
- Усилитель кондиционера
- ЭБУ airbag
- Актуатор замка руля
- Распределительный разъем
- RHD: Реле двойной блокировки дверей
Блок предохранителей в салоне
Этот блок размещен в нижней секции приборной панели слева от водителя.

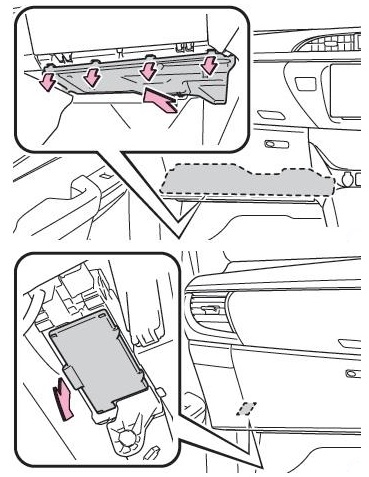

Правый руль

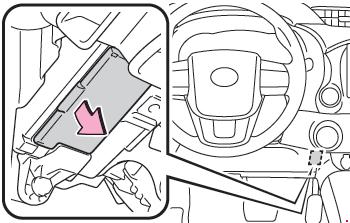

Левый руль

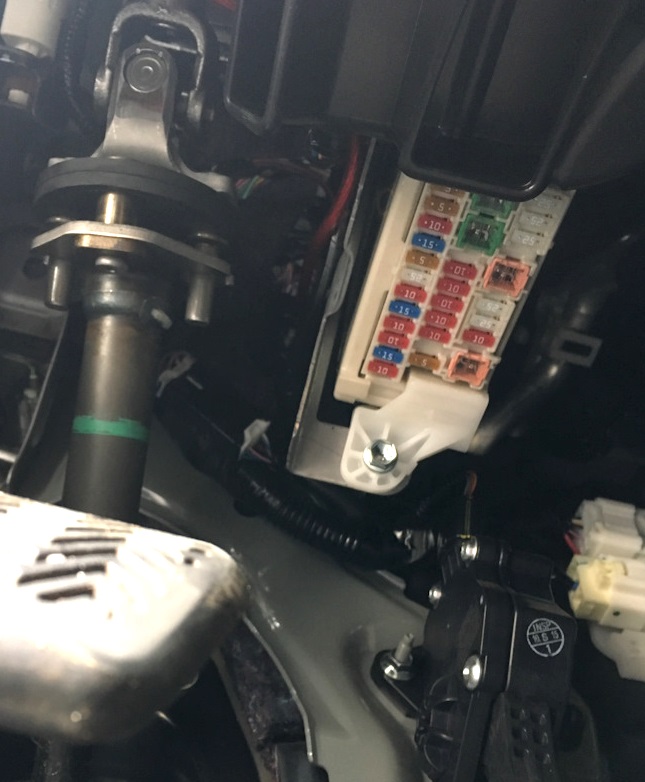

Пример фото блока

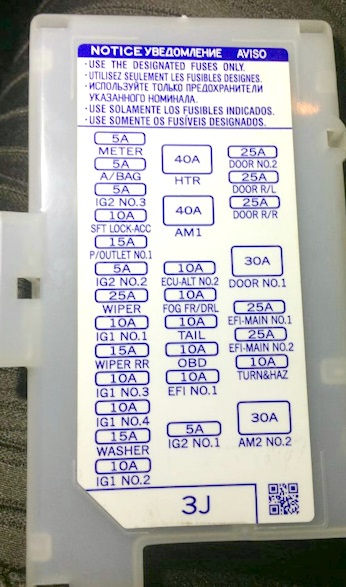

Схема на крышке блока предохранителей Hilux

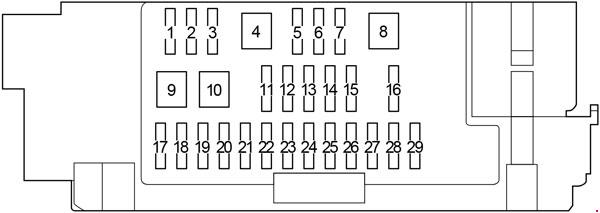

Диаграмма блока
Назначение предохранителей
| 1 | 25A DOOR NO.2 — Стеклоподъемники |
| 2 | 25A DOOR R/L — Стеклоподъемники |
| 3 | 25A DOOR R/R — Стеклоподъемники |
| 4 | 30A DOOR NO.1 — Стеклоподъемники |
| 5 | 10A ETCS — 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива |
| 25A EFI-MAIN NO.1 — 1GD-FTV, 2GD-FTV: ABS, кондиционер, система помощи при спуске, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, система помощи при подъеме, TRC, VSC | |
| 6 | 25A EFI-MAIN NO.1 — 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E: ABS, кондиционер, система помощи при спуске, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, система помощи при подъеме, TRC, VSC |
| 25A EFI-MAIN NO.2 — 1GD-FTV, 2GD-FTV: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива | |
| 7 | 10A TURN&HAZ — Указатели поворота (аварийная сигнализация), комбинация приборов, центральный замок, интеллектуальная система входа и запуска, иммобилайзер, система запуска, блокировка руля, противоугонная система, система беспроводного управления |
| 8 | 30A AM2 NO.2 — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, интеллектуальная система входа и запуска, иммобилайзер, система запуска, блокировка руля, система беспроводного управления |
| 9 | 40A HTR — Кондиционер, система зарядки |
| 10 | 40A AM1 — Интеллектуальная система входа и запуска, иммобилайзер, система запуска, блокировка руля, система беспроводного управления |
| 11 | 10A TAIL — 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E: Габаритный свет, подсветка, автоматическое управление освещением, система зарядки, интеллектуальная система входа и запуска, передний противотуманный свет, иммобилайзер, зуммер ключа, зуммер света, задний противотуманный свет, система запуска, блокировка руля, система беспроводного управления |
| 10A ECU-ALT NO.2 — 1GD-FTV, 2GD-FTV: Центральный замок, стеклоподъемники, противоугонная система | |
| 12 | 10A FOG FR/DRL — Передний противотуманный свет, фары, подсветка, габаритный свет |
| 13 | 10A ECU-ALT NO.2 — 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E: центральный замок, Стеклоподъемники, противоугонная система |
| 10A TAIL — 1GD-FTV, 2GD-FTV: Габаритный свет, подсветка, автоматическое управление освещением, система зарядки, интеллектуальная система входа и запуска, передний противотуманный свет, иммобилайзер, зуммер ключа, зуммер света, задний противотуманный свет, система запуска, блокировка руля, система беспроводного управления | |
| 14 | 10A OBD — Диагностический разъем |
| 15 | 10A EFI NO.1 — ABS, кондиционер, система помощи при спуске, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, система помощи при подъеме, система старт-стоп, TRC, VSC |
| 16 | 5A IG2 NO.1 — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива |
| 17 | 5A METER — Комбинация приборов, 4WD, ABS, кондиционер, аудио система, система зарядки, центральный замок, система помощи при спуске, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, интеллектуальная система входа и запуска, фары, корректор фар, очистители фар, система помощи при подъеме, подсветка, иммобилайзер, освещение салона, зуммер ключа, система контроля за полосой движения, зуммер света, навигация, система предотвращения столкновения, монитор, индикатор ремня безопасности, подушки безопасности, система запуска, блокировка руля, система старт-стоп, габаритный свет, телематическая система, противоугонная система, система контроля давления в шинах, TRC, указатели поворота (аварийная сигнализация), VSC, система беспроводного управления |
| 18 | 5A A/BAG — Подушки безопасности |
| 19 | 5A IG2 NO.3 — Система зарядки, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, иммобилайзер, блок управления электро оборудованием кузова, телематическая система |
| 20 | 10A SFT LOCK-ACC — Блокировка селектора коробки передач |
| 21 | 15A P/OUTLET NO.1 — Розетка (прикуриватель) |
| 22 | 5A IG2 NO.2 — Интеллектуальная система входа и запуска, иммобилайзер, система запуска, блокировка руля, система беспроводного управления |
| 23 | 25A WIPER — Стеклоочиститель |
| 24 | 10A IG1 NO.1 — Аудио система, лампы заднего хода, система зарядки, комбинация приборов, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, система контроля за полосой движения, навигация, монитор |
| 25 | — |
| 26 | 10A IG1 NO.3 — ABS, система помощи при спуске, система помощи при подъеме, система старт-стоп, TRC, VSC |
| 27 | 10A IG1 NO.4 — Кондиционер, аудио система, автоматическое управление освещением, система зарядки, комбинация приборов, центральный замок, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, интеллектуальная система входа и запуска, передний противотуманный свет, фары, автоматический корректор фар, очистители фар, подсветка, иммобилайзер, освещение салона, обогрев зеркал, блок управления электрооборудованием кузова, навигация, розетка, стеклоподъемники, задний противотуманный свет, монитор, обогрев заднего стекла, индикатор ремня безопасности, подушки безопасности, система запуска, блокировка руля, система старт-стоп, габаритный свет, противоугонная система, система контроля давления в шинах, система беспроводного управления |
| 28 | 15A WASHER — Омыватель стекла |
| 29 | 10A IG1 NO.2 — Система зарядки, Блокировка селектора коробки передач |
Предохранитель для розетки прикуривателя в Toyota Hilux — это элемент №21 номиналом 15А в салонном блоке.
Релейный блок №1

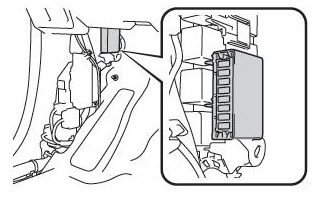

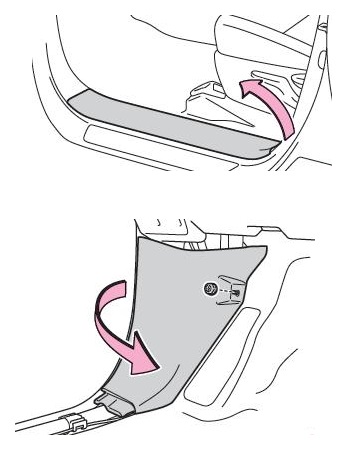

Этот блок размещен на левой стойке под обшивкой порога (для левого руля). Доступ открывается после снятия накладки. См. схему доступа.

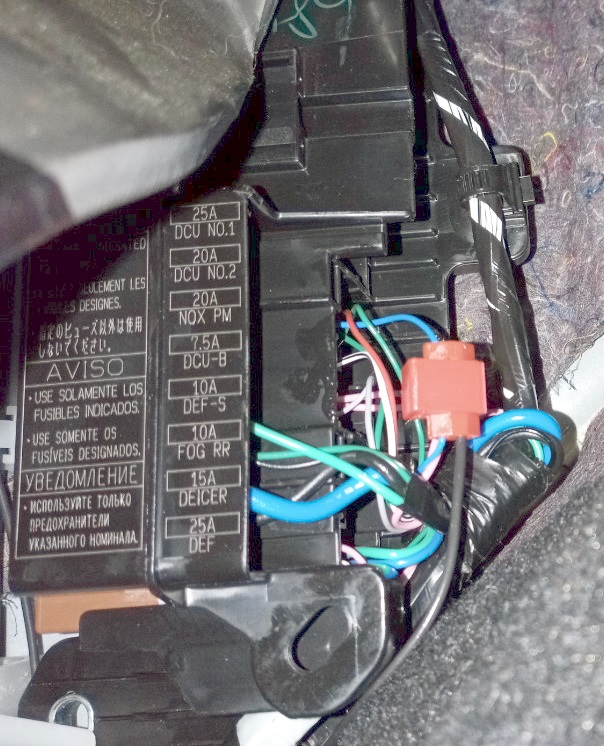

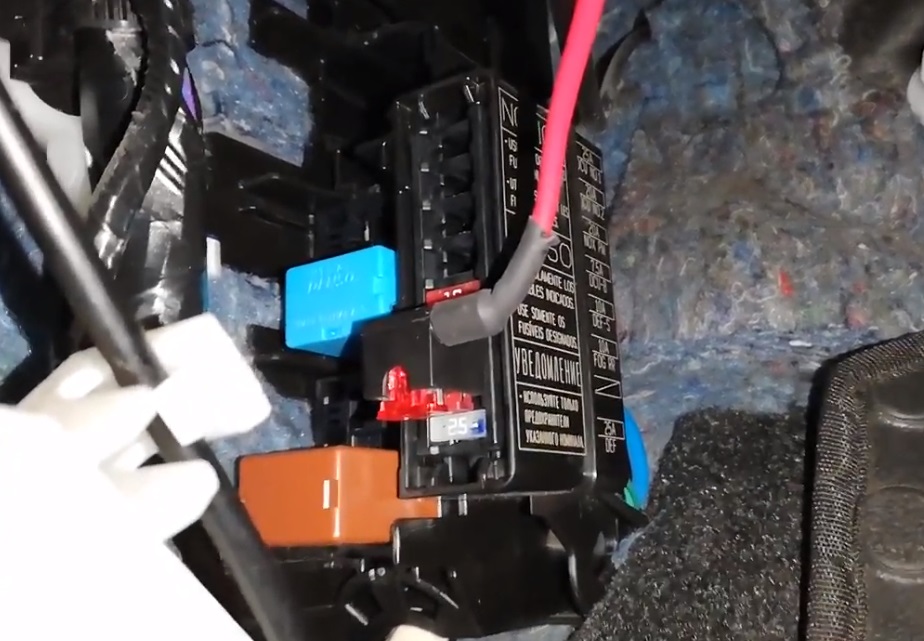

Фото блока реле №1
Диаграмма на крышке

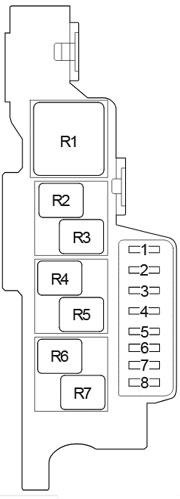

Схема релейного блока №1 для Hilux
Функции предохранителей и реле
| 1 | 25A DCU NO.1 — Перекачивающий насос |
| 2 | 20A DCU NO.2 — Перекачивающий насос |
| 3 | 20A NOX PM — Датчик оксида азота |
| 4 | 7,5A DCU-B — Перекачивающий насос |
| 5 | 10A DEF-S — Обогрев зеркал, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива |
| 6 | 10A FOG RR — Задний противотуманный свет |
| 7 | 15A DEICER — Обогрев зоны парковки щеток |
| 8 | 25A DEF — Обогрев заднего стекла, обогрев зеркал, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива |
| Реле | |
| R1 | Перекачивающий насос (DCU-MAIN) |
| R2 | Датчик оксида азота(NOX PM) |
| R3 | Обогрев зоны парковки щеток (DEICER) |
| R4 | Задний противотуманный свет (FOG RR) |
| R5 | — |
| R6 | Инвертор (INV) |
| R7 | Обогрев заднего стекла, обогрев зеркал (DEF) |
Релейный блок №2

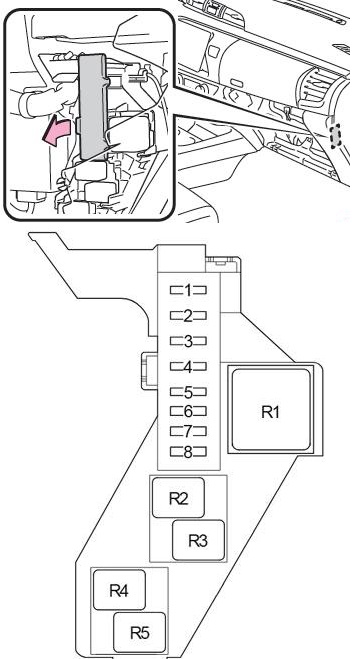

Блок установлен за бардачком, на конце панели приборов.
Левый руль
Правый руль

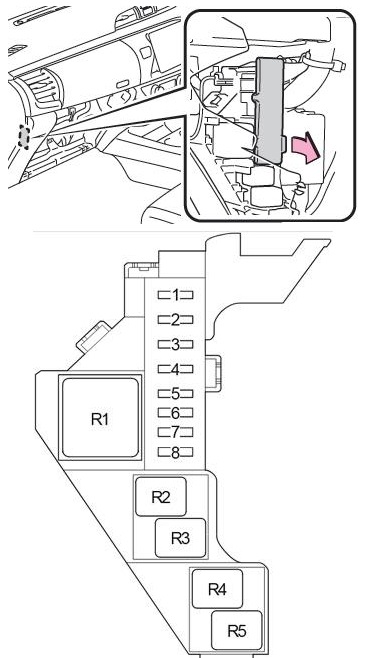

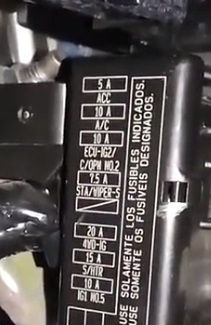

Диаграмма на крышке релейного блока №2
Расшифровка
| 1 | 5A ACC — 4WD, ABS, кондиционер, аудио система, система зарядки, часы, комбинация приборов, центральный замок, система помощи при спуске, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, интеллектуальная система входа и запуска, фары, автоматический корректор фар, очистители фар, система помощи при подъеме, подсветка, иммобилайзер, освещение салона, зуммер ключа, система контроля за полосой движения, зуммер света, блок управления электрооборудованием кузова, навигация, система предотвращения столкновения, монитор, зеркала с электроприводом, индикатор ремня безопасности, подушки безопасности, система запуска, блокировка руля, система старт-стоп, габаритный свет, телематическая система, противоугонная система, система контроля давления в шинах, TRC, указатели поворота (аварийная сигнализация), VSC, система беспроводного управления |
| 2 | 10A A/C — Кондиционер |
| 3 | 10A C/OPN NO.2 — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива |
| 4 | 7,5A STA/WIPER-S — Система запуска, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива |
| 5 | — |
| 6 | 20A 4WD-IG — Полный привод |
| 7 | 15A S/HTR — До Августа 2017: Подогрев сидений |
| 15A S/HTR/S/VENT — С Августа 2017: Подогрев сидений | |
| 8 | 10A IG1 NO.5 — Кондиционер, система контроля за полосой движения, система предотвращения столкновения |
| Реле | |
| R1 | Отопитель (HTR) |
| R2 | Зажигание (IG1 NO.2) |
| R3 | Зажигание (IG2) |
| R4 | LHD: Подогрев руля (STRG HTR) |
| R5 | Кондиционер (A/C COMP) |
Релейный блок №3
Диаграмма
Левый руль
Правый руль
Расшифровка
| R1 | Вспомогательный отопитель (PTC HTR NO.1) |
| R2 | Вспомогательный отопитель (PTC HTR NO.3) |
| R3 | Вспомогательный отопитель (PTC HTR NO.2) |
| R4 | Жидкостной отопитель (VISCOUS) |
| R5 | — |
| R6 | Центральный замок (D/L NO.1) |
| R7 | Центральный замок (D/L NO.2) |
| R8 | RHD: Центральный замок (D/L NO.2) |
| R9 | RHD: — |
Релейный блок №4

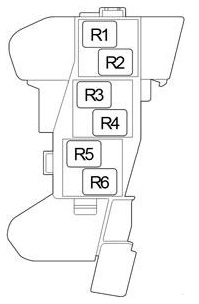

Диаграмма
Назначение
| R1 | Дневные ходовые огни (DRL) |
| R2 | Противоугонная система (S-HORN) |
| R3 | Передний противотуманный свет (FOG FR) |
| R4 | Габаритный свет (TAIL) |
| R5 | Освещение салона (DOME CUT) |
| R6 | Зажигание (IG1 NO.1) |
Вспомогательные компоненты

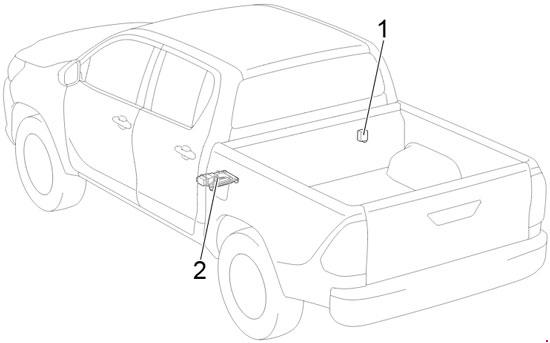

Диаграмма
Расшифровка
- Приемник TPMS (в одиночной кабине — над задним стеклом)
- Контроллер насоса перекачки
Блоки в моторном отсеке
Местоположение

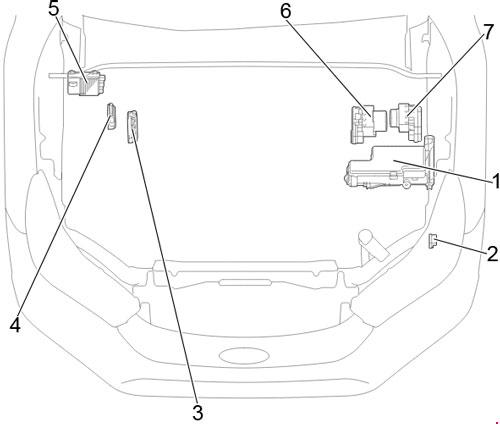

Общая схема блоков под капотом Hilux
Левый руль

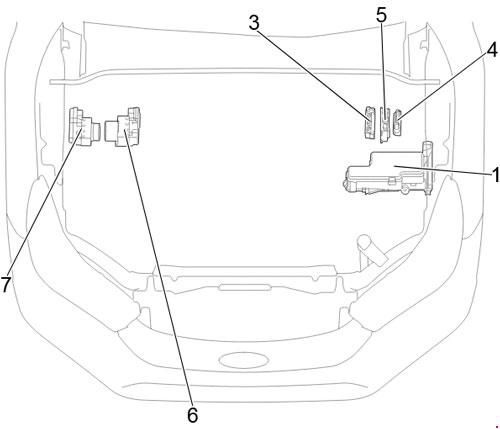

Правый руль
Функции
- Блок предохранителей и реле под капотом
- LHD: Реле очистителей фар
- Контроллер свечей накала
- Модуль управления воздухопотоком
- Контроллер инжекторов
- Актуатор тормозов (VSC)
- Актуатор тормозов (без VSC)
Блок предохранителей и реле в моторном отсеке
Блок расположен слева в моторном компарте, у аккумулятора.

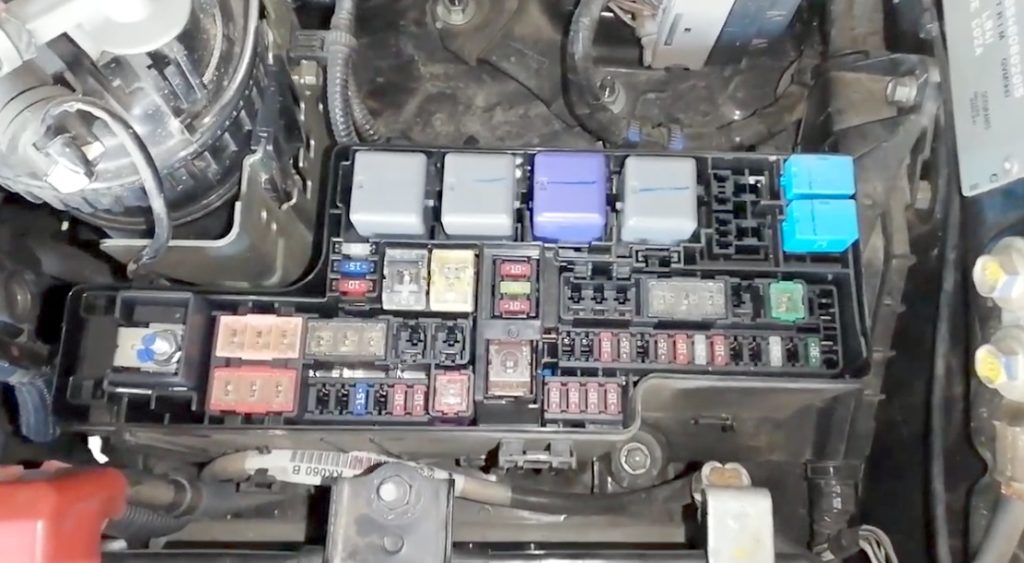

Фото-иллюстрация

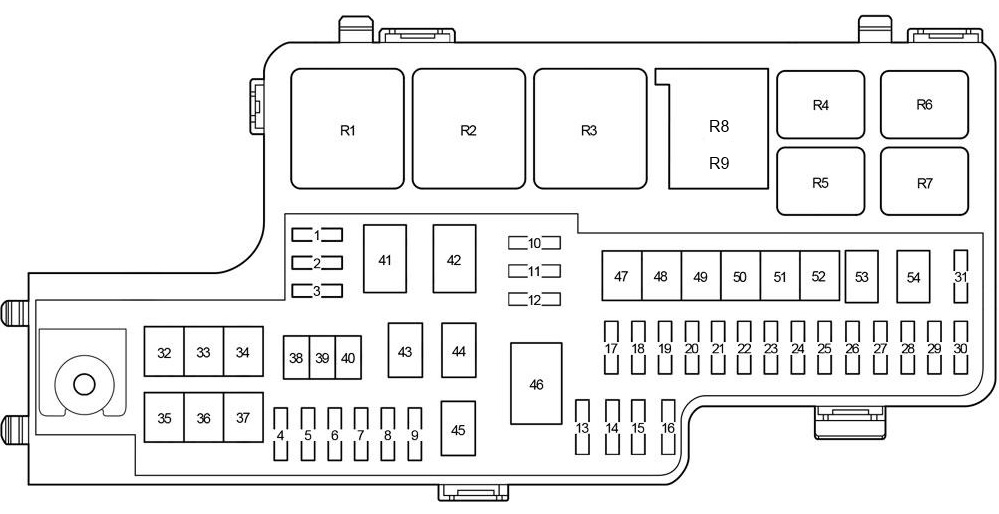

Схема блока предохранителей под капотом Hilux
Описание
| 1 | — |
| 2 | — |
| 3 | — |
| 4 | 20A INV — Розетка (инвертор) |
| 5 | 10A ECU-ALT NO.1 — Двойная блокировка |
| 6 | — |
| 7 | 10A STOP — С Августа 2017: Лампы стоп-сигнала, ABS, TRC, VSC, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, система зарядки, система помощи при спуске, интеллектуальная система входа и запуска, система помощи при подъеме, иммобилайзер, Блокировка селектора коробки передач, система запуска, блокировка руля, система беспроводного управления |
| 8 | 10A STOP — До Августа 2017: Лампы стоп-сигнала, ABS, TRC, VSC, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, система зарядки, система помощи при спуске, интеллектуальная система входа и запуска, система помощи при подъеме, иммобилайзер, Блокировка селектора коробки передач, система запуска, блокировка руля, система беспроводного управления |
| 10A STRG HTR — С Августа 2017: Подогрев руля | |
| 9 | 10A 4WD-ALT — Полный привод |
| 10 | 10A ECU-B NO.1 — Полный привод, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, ABS, кондиционер, аудио система, система зарядки, часы, комбинация приборов, центральный замок, двойная блокировка, система помощи при спуске, интеллектуальная система входа и запуска, фары, корректор фар, очистители фар, система помощи при подъеме, подсветка, иммобилайзер, освещение салона, зуммер ключа, система контроля за полосой движения, зуммер света, навигация, система предотвращения столкновения, монитор, индикатор ремня безопасности, подушки безопасности, система запуска, блокировка руля, система старт-стоп, габаритный свет, телематическая система, противоугонная система, система контроля давления в шинах, TRC, указатели поворота (аварийная сигнализация), VSC, система беспроводного управления |
| 11 | 20A RADIO — Аудио система, навигация, монитор |
| 12 | 10A DOME — Иммобилайзер, интеллектуальная система входа и запуска, освещение салона, система запуска, блокировка руля, противоугонная система, система беспроводного управления |
| 13 | 10A H-LP RH-LO — Ближний правый свет |
| 14 | 10A H-LP LH-LO — Ближний левый свет, корректор фар, очистители фар |
| 15 | 10A H-LP RH-HI — Дальний правый свет |
| 16 | 10A H-LP LH-HI — Дальний левый свет |
| 17 | 7,5A S-HORN — Противоугонная система |
| 18 | 7,5A MAYDAY — Телематическая система |
| 19 | 10A HORN — Звуковой сигнал, интеллектуальная система входа и запуска, иммобилайзер, система запуска, блокировка руля, противоугонная система, система беспроводного управления |
| 20 | 7,5A EFI-B — Система распределенного впрыска топлива /система последовательного распределенного впрыска топлива |
| 21 | 7,5A ALT-S/ICS — Система зарядки |
| 22 | 7,5A SMART — Интеллектуальная система входа и запуска, иммобилайзер, система запуска, блокировка руля, система беспроводного управления |
| 23 | 10A ECU-B NO.3 — Кондиционер, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, интеллектуальная система входа и запуска, иммобилайзер, обогрев зеркал, блок управления электрооборудованием кузова, система запуска, блокировка руля, противоугонная система, система беспроводного управления |
| 24 | 1GR-FE, 1TR-FE, 2TR-FE: Датчик соотношения воздух топливо |
| 20A A/F HTR — 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива | |
| 25 | 10A STRG LOCK/ AM2 N1 — Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, интеллектуальная система входа и запуска, иммобилайзер, система запуска, блокировка руля, система беспроводного управления |
| 26 | 15A INJ — 1GR-FE, 1TR-FE, 2TR-FE: комбинация приборов, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, зажигание |
| 30A ST NO.2 — 2GD-FTV with система страт-стоп: интеллектуальная система входа и запуска, иммобилайзер, система запуска, блокировка руля, система беспроводного управления | |
| 27 | 10A ECU-B NO.2 — Интеллектуальная система входа и запуска, иммобилайзер, система запуска, блокировка руля, система беспроводного управления |
| 28 | 25A ECU-B NO.4 — автоматическое управление освещением, центральный замок, интеллектуальная система входа и запуска, передний противотуманный свет, фары, подсветка, иммобилайзер, освещение салона, стеклоподъемники, задний противотуманный свет, система запуска, блокировка руля, габаритный свет, противоугонная система, система беспроводного управления |
| 29 | — |
| 30 | 30A D/C CUT — Предохранители: «ECU-B NO.1», «RADIO», «DOME» |
| 31 | 7,5A ODS — Система классификации переднего пассажира |
| 32 | 30A P/SEAT — До Августа 2017: Сиденья с электроприводом |
| 30A P/SEAT(D) — С Августа 2017: Сиденья с электроприводом | |
| 33 | 30A PTC HTR NO.2 — Вспомогательный отопитель |
| 34 | |
| 35 | 50A ABS NO.1 — ABS, TRC, VSC, система помощи при спуске, система помощи при подъеме |
| 36 | 30A ABS NO.2 — ABS, TRC, VSC, система помощи при спуске, система помощи при подъеме |
| 37 | 30A R/B I/P-ALT — Предохранители: «IG1 NO.2» Relay: «4WD-IG», «S/HTR», «S/HTR/S/VENT», «IG1 NO.5» |
| 38 | — |
| 39 | — |
| 40 | 50A PTC HTR NO.1 — Вспомогательный отопитель |
| 41 | 80A GLOW — Свечи накала |
| 42 | 60A J/B-B — Предохранители: «EFI-MAIN NO.1» Relay, «EFI-MAIN NO.2» Relay, «EFI-MAIN NO.1», «EFI-MAIN NO.2», «TURN&HAZ», «ETCS», «EFI NO.1», «AM2 NO.2» |
| 43 | 30A H-LP CLN — Очистители фар |
| 44 | 30A CDS FAN/ PTC HTR NO.3 — Кондиционер, вспомогательный отопитель, вентилятор системы охлаждения |
| 45 | 50A R/B FLOOR-ALT — Предохранители: «DEF» Relay, «DEF», «FOG RR», «DEICER», «DEF-S» |
| 46 | 140A ALT — Предохранители: «P/W» Relay, «ACC» Relay, «R/B FLOOR-ALT», «R/B I/P-ALT», «4WD-ALT», «INV», «ABS NO.1», «ABS NO.2», «STOP», «P/SEAT», «P/SEAT (D)», «H-LP CLN», «STRG HTR», «ECU-ALT NO.1», «PTC HTR NO.1», «PTC HTR NO.2», «CDS FAN/PTC HTR NO.3», «HTR», «DOOR R/L», «DOOR NO.1», «DOOR R/R», «DOOR NO.2», «FOG FR/DRL», «TAIL», «OBD», «ECU-ALT NO.2», «AM1», «P/OUTLET NO.1», «SFT LOCK-ACC» |
| 47 | 40A BBC NO.3 — Система старт-стоп |
| 48 | |
| 49 | 40A BBC NO.1 — Система старт-стоп |
| 50 | 30A ST NO.1 — 1GR-FE, 1TR-FE, 2TR-FE: интеллектуальная система входа и запуска, иммобилайзер, система запуска, блокировка руля, система беспроводного управления |
| 50A ST NO.1 — 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E: интеллектуальная система входа и запуска, иммобилайзер, система запуска, блокировка руля, система беспроводного управления | |
| 51 | — |
| 52 | — |
| 53 | 50A AIR PMP — Насос вторичного воздуха |
| 50A DCU-MAIN — «DCU-MAIN» реле, предохранители: «DCU NO.1», «DCU NO.2», «DCU-B», «NOX PM» | |
| 54 | 40A H-LP MAIN — «H-LP» реле, «DIMMER» реле, предохранители: «H-LP LH-LO», «H-LP RH-LO», «H-LP LH-HI», «H-LP RH-HI» |
| Реле | |
| R1 | Диммер |
| R2 | Фары (H-LP) |
| R3 | 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E: Стартер (ST NO.1) |
| R4 | 1GR-FE, 1TR-FE, 2TR-FE: Стартер (ST NO.1) |
| 2GD-FTV с системой страт-стоп: Стартер (ST NO.2) | |
| R5 | Лампы стоп-сигнала / вентилятор системы охлаждения (STOP/CDS FAN) |
| R6 | 1GR-FE, 1TR-FE, 2TR-FE: Форсунки (INJ) |
| 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E: Форсунки (EDU) | |
| R7 | Звуковой сигнал |
| R8 | 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E: Свечи накала (GLOW) |
| 1GR-FE, 1TR-FE, 2TR-FE: Топливный насос / Насос вторичного воздуха (FUEL PMP/AIR PMP HTR) | |
| R9 | 1GR-FE, 1TR-FE, 2TR-FE: Датчик соотношения воздух топливо (A/F HTR) |

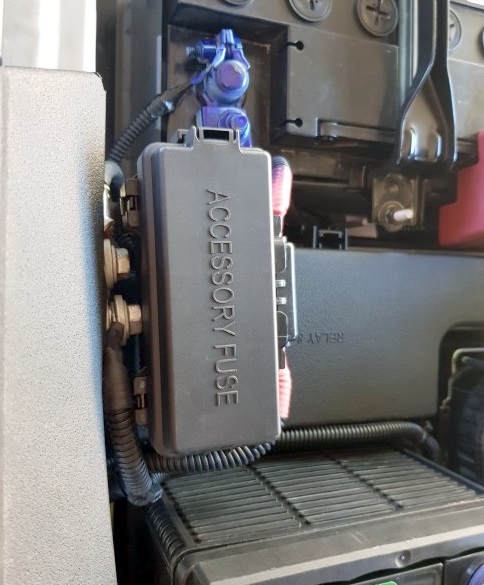

В некоторых версиях Hilux может быть дополнительный блок предохранителей под капотом.

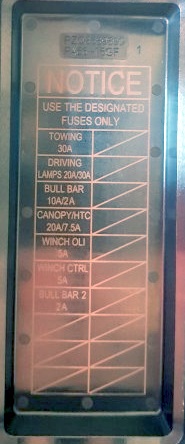

Диаграмма на крышке дополнительного блока
