Предохранители, реле и блоки управления Ford Galaxy 1

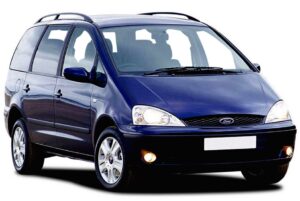

Минивэн Ford Galaxy первого поколения производился с 1995 по 2006 год, включая годы 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 и 2006. За этот период модель подверглась обновлениям и рестайлингу. В этой статье мы подробно разберём расположение электронных блоков управления для Ford Galaxy 1 поколения, включая предохранители Ford Galaxy, реле, электрические схемы и визуальные примеры с фотографиями. Особое внимание уделим предохранителю прикуривателя в Ford Galaxy, чтобы помочь владельцам с диагностикой и ремонтом электрики автомобиля.

Конкретная конфигурация блоков предохранителей и реле, а также функции элементов могут варьироваться в зависимости от года выпуска (дорестайлинговые и рестайлинговые версии), комплектации и уровня электрического оборудования автомобиля Ford Galaxy.

Расположение блоков предохранителей и реле Ford Galaxy

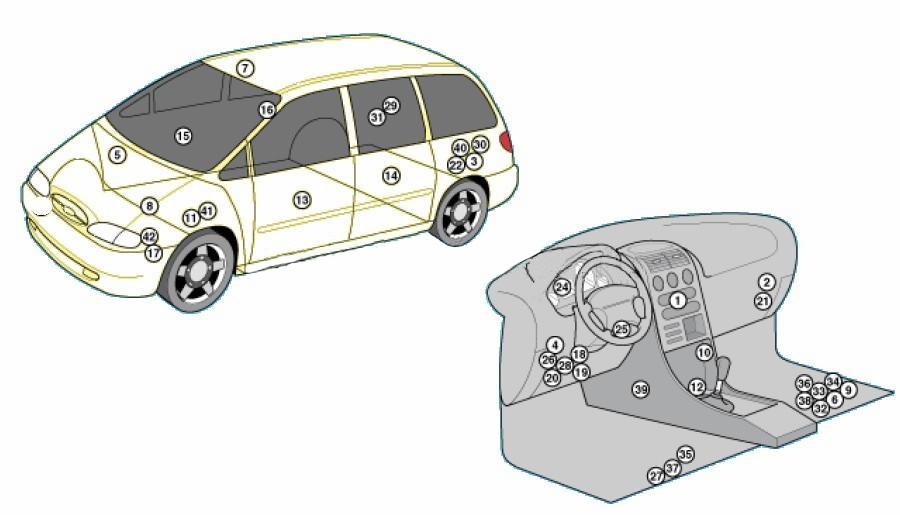

Общая схема расположения всех электронных блоков управления показана ниже для удобства поиска и ремонта электрики в Ford Galaxy 1 поколения.

Описание компонентов

1	Блок управления климат-контролем (автоматическая регулировка температуры) – за панелью приборов
2	Блок управления мотором вентилятора кондиционера, передний (при автоматическом климат-контроле)
3	Блок управления мотором вентилятора кондиционера, задний (при автоматическом климат-контроле)
4	Блок управления охранной сигнализацией — в общем многофункциональном блоке
5	Сирена охранной системы — интегрирована в резонатор впускного коллектора
6	Реле вспомогательного аккумулятора — под передним правым креслом
7	Блок управления дополнительным обогревателем — в потолочной консоли
8	Основной аккумулятор
9	Вспомогательный аккумулятор — под передним правым креслом (при наличии)
10	Блок управления круиз-контролем
11	Актуатор (привод) системы круиз-контроля
12	Диагностический порт (DLC)
13	Блок управления левым передним стеклоподъёмником — в двери
14	Блок управления левым задним стеклоподъёмником — в двери
15	Блок управления правым передним стеклоподъёмником — в двери
16	Блок управления правым задним стеклоподъёмником — в двери
17	Блок управления мотором вентилятора охлаждения двигателя
18	Блок предохранителей и реле в салоне 1 — в многофункциональном блоке управления
19	Блок предохранителей и реле в салоне 2
20	Блок предохранителей и реле в салоне 3
21	Резистор мотора вентилятора обогрева, передний (ручной климат-контроль)
22	Резистор мотора вентилятора обогрева, задний (ручной климат-контроль)
23	Гудки — за передним бампером
24	Блок управления иммобилайзером — за щитком приборов
25	Антенна иммобилайзера — у замка зажигания
26	Реле поворотников — в многофункциональном блоке
27	Инерционный выключатель отключения топлива — под левым передним креслом
28	Многофункциональный блок управления — в основном блоке предохранителей салона 1; функции: дворники заднего стекла, дворники лобового стекла, поворотники, аварийка, стеклоподъёмники, задержка освещения салона, обогрев лобового стекла, обогрев заднего стекла, центральный замок с дистанционным управлением, охранная система, контроль ламп, ближний/дальний свет фар
29	Блок управления парктрониками — правая сторона багажника
30	Реле заднего противотуманного фонаря (позиция 1) — левая сторона багажника
31	Реле заднего противотуманного фонаря (позиция 2) — правая сторона багажника
32	Дополнительный предохранитель 76 (15A) для прицепа — под передним правым креслом
33	Дополнительный предохранитель 77 (25A/30A) для зарядки, прицепа и доп. обогревателя — под передним правым креслом
34	Дополнительный предохранитель 78 (15A), запасной — под передним правым креслом
35	Блок управления подогревом водительского сиденья — под левым передним креслом
36	Блок управления подогревом пассажирского сиденья — под правым передним креслом
37	Боковой акселерометр удара (водительская сторона) — под левым передним креслом
38	Боковой акселерометр удара (пассажирская сторона) — под правым передним креслом
39	Электронный блок SRS (подушки безопасности)
40	Блок управления электрикой прицепа — левая сторона багажника
41	Электронный блок АКПП
42	Датчик скорости — на АКПП

Блоки предохранителей в салоне Ford Galaxy

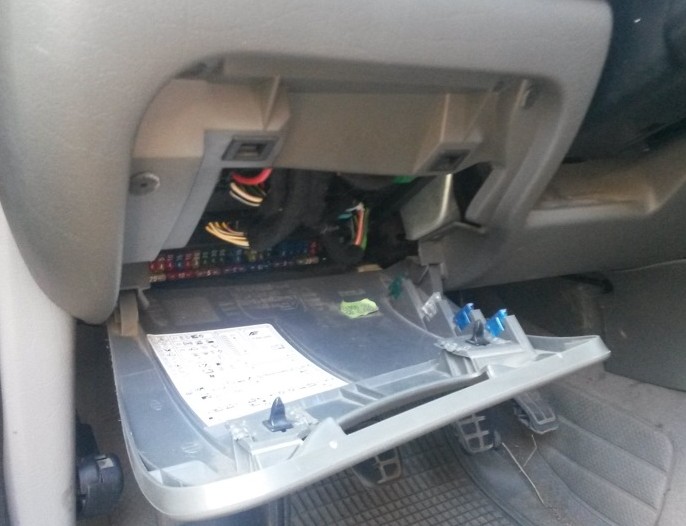

Основной блок расположен под щитком приборов, за съёмной крышкой, на которой часто нанесена актуальная схема с расшифровкой предохранителей Ford Galaxy для быстрой идентификации.

Основной блок предохранителей

Вариант 1

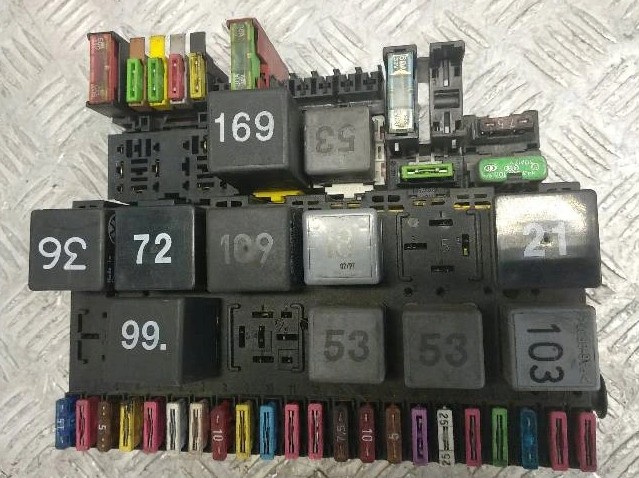

Фото-пример блока

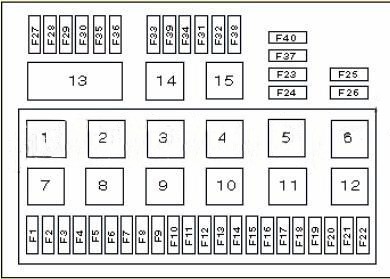

Электрическая схема

Расшифровка предохранителей и реле

1	Реле дополнительного обогревателя
2	Реле прерывистого режима заднего дворника
3	Реле ЭБУ двигателя
4	Реле основных цепей зажигания
5	—
6	Реле поворотников/аварийной сигнализации
7	Реле насоса омывателя фар
8	Реле прерывистого режима дворников/омывателя лобового стекла
9	Зуммер оповещения о включённых габаритах
10	Шина задних противотуманных фонарей
11	Реле гудка
12	Реле бензинового топливного насоса
13	Реле дальнего/ближнего света фар
14	—
15	—
F1	(7,5A) Правая фара-ближний свет, левый корректор фар
F2	(7,5A) Левая фара-ближний свет, правый корректор фар
F3	(3A) Подсветка номерного знака
F4	(20A) Задний дворник, задний вентилятор обогрева, дневные ходовые огни
F5	(10A) Дворники лобового стекла, подогрев форсунок омывателя
F6	(25A) Вентилятор обогрева, блок климат-контроля
F7	(5A) Правые передние/задние габариты, зуммер габаритов
F8	(5A) Левые передние/задние габариты, зуммер габаритов
F9	(20A) Обогрев заднего стекла
F10	(15A) Выключатель света, противотуманки
F11	(7,5A) Дальний свет левой фары, индикатор дальнего света
F12	(7,5A) Дальний свет правой фары
F13	(10A) Гудки
F14	(15A) Задние ходовые огни
F15	(10A) ЭБУ двигателя, подогрев картерной вентиляции
F16	(3A) Часы, передний свет салона, приборная панель
F17	(10A) Поворотники
F18	(10A) Инерционный выключатель топлива, ЭБУ двигателя (2.0 л)
F19	(30A) Вентилятор охлаждения, реле компрессора кондиционера
F20	(10A) Стоп-сигналы
F21	(10/15A) Свет салона, часы, задний габарит, прикуриватель Ford Galaxy
F22	(10A) Диагностика, кондиционер, прикуриватель Ford Galaxy
F23	(10A) Вентилятор охлаждения, реле компрессора кондиционера
F24	(30A) Дворники лобового стекла
F25	(60A) Свечи накаливания
F26	(10A) Лямбда-зонд
F27	(50A) Реле обогрева лобового стекла
F28	(30A) ESP/ABS
F29	(30A) ESP/ABS
F30	(10A) Центральный замок, индикаторы дверей
F31	(10A) Сирена охранной системы
F32	(10A) Аварийка (охранная система)
F33	—
F34	(25A) Реле вентилятора охлаждения
F35	(20A) Электрика прицепа
F36	—
F37	(30A) Стеклоподъёмники
F38	(20A) Электропривод сидений
F39	(25A) Реле вентилятора охлаждения

Предохранители F21 и F22 отвечают за функционирование прикуривателя в Ford Galaxy первого поколения.

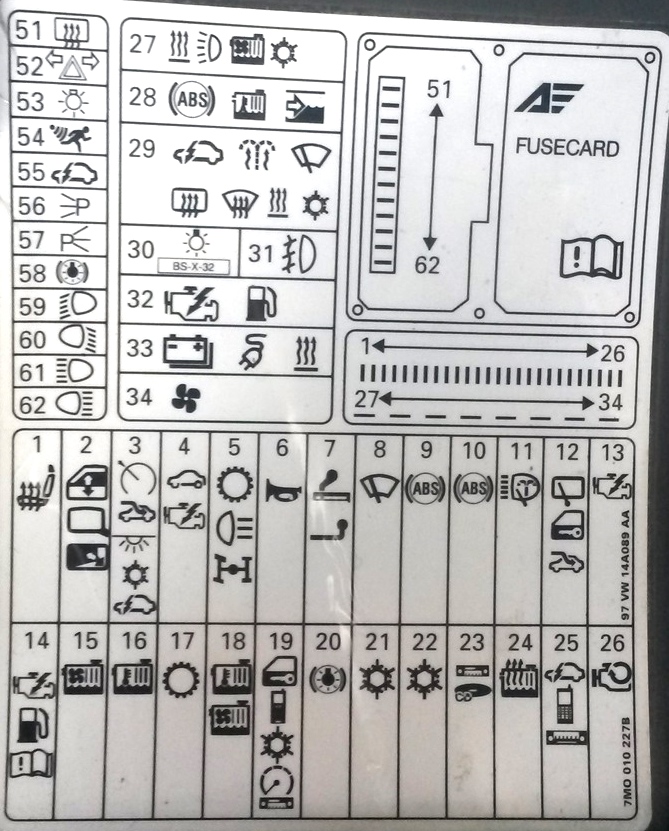

Вариант 2

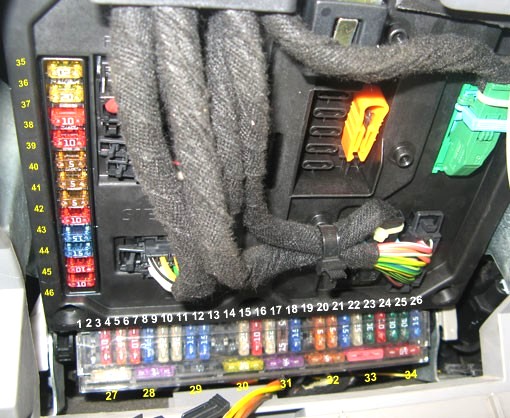

Фото и схема блока

Схема с маркировкой

Расшифровка элементов

F1	(20A) Подогрев сидений
F2	(10A) Приборная панель, подсветка, стеклоподъёмники, зеркала на дверях
F3	(5A) ABS, свет салона, подсветка панели, прикуриватель, часы, круиз-контроль, HVAC, доп. обогрев, кондиционер, навигация, люк
F4	(10A) ЭБУ двигателя, охранная система
F5	(15A) Парктроники, задний ход, АКПП, 4WD, навигация, прицеп
F6	(10A) Гудок
F7	(20A/25A) Прикуриватель Ford Galaxy, часы
F8	(30A) Зарядка, дворники/омыватель, доп. обогрев, прицеп
F9	(30A) ABS
F10	(30A) ABS
F11	(20A) Омыватель фар
F12	(15A) Прикуриватель, часы, дворники/омыватель, люк
F13	(3A) ЭБУ двигателя
F14	(10A/20A/25A) ЭБУ двигателя, круиз, HVAC, кондиционер
F15	(30A) ЭБУ двигателя, кондиционер
F16	(10A/30A) ЭБУ двигателя, кондиционер
F17	(10A/30A) ЭБУ двигателя, АКПП, HVAC
F18	(5A) ЭБУ двигателя, кондиционер
F19	(5A) Диагностика, охрана, панель, кондиционер, аудио, CD, телефон, навигация, замок, стеклоподъёмники
F20	(10A) ABS, АКПП, ЭБУ, стопы, панель, круиз, навигация, прицеп
F21	(25A/30A) Кондиционер, доп. обогрев
F22	(25A/30A) Кондиционер, доп. обогрев
F23	(10A) Аудио, CD, навигация
F24	(25A) HVAC
F25	(3A) Панель, аудио, CD, навигация, телефон
F26	(30A) АКПП, реле стартера-иммо, ЭБУ, панель
F27	(25A) ЭБУ, обогрев лобового, кондиционер/HVAC, доп. обогрев
F28	(10A) ABS, кондиционер, ЭБУ, дворники/омыватель, омыватель фар
F29	(5A) Дворники/омыватель, обогрев заднего, HVAC, кондиционер, доп. обогрев
F30	(3A) Задние габариты, подсветка номера, прицеп
F31	(15A) Противотуманки, прицеп
F32	(3A/10A) ЭБУ, круиз, кондиционер
F33	(25A/30A) Зарядка, дворники/омыватель, доп. обогрев, прицеп
F34	(25A) HVAC, кондиционер, доп. обогрев
F51	(20A) Обогрев заднего стекла
F52	(20A) Поворотники, аварийка, прицеп, охрана
F53	(10A) Подсветка дверей, свет салона
F54	(10A) Охранная система
F55	(5A) Подсветка дверей, панель, охрана, замок, стеклоподъёмники
F56	(5A) Правые габариты, прицеп, DRL, панель
F57	(5A) Левые габариты, прицеп, DRL, панель
F58	(10A) Корректор фар, DRL, фары
F59	(10A) Левая фара-ближний, панель, корректор левой, DRL
F60	(10A) Правая фара-ближний, панель, корректор правой, DRL
F61	(10A) Левая фара-дальний, панель
F62	(10A) Правая фара-дальний

В этой версии предохранитель прикуривателя — номер 7 на 20A.

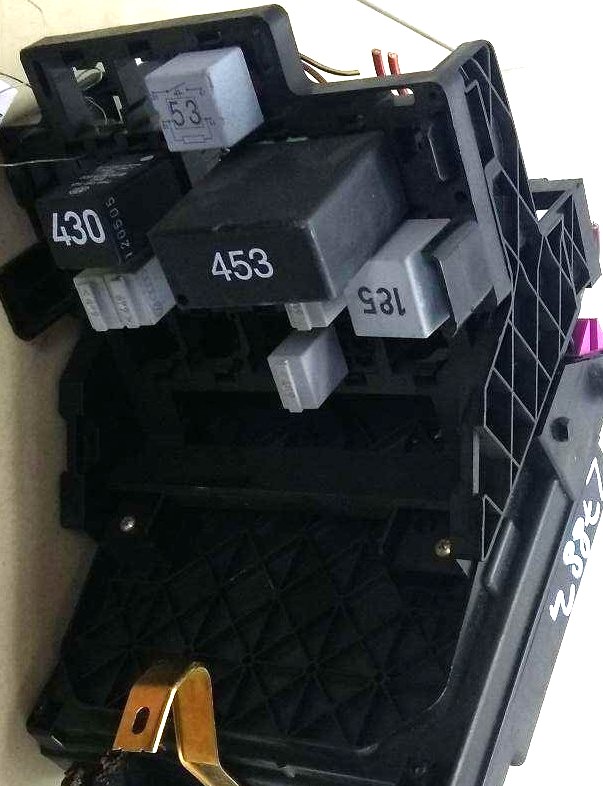

Блок реле в салоне

Этот блок размещён на обратной стороне основного блока предохранителей для Ford Galaxy.

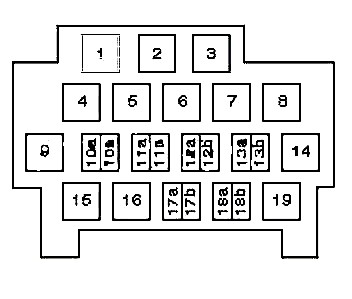

Вариант 1

Схема

Расшифровка

1	Блок складывания зеркал
10a	Реле гудка
10b	Реле доп. обогревателя
11a	Реле левого заднего стеклоподъёмника
11b	Реле правого заднего стеклоподъёмника
12a	Реле полного открытия дросселя — АКПП
12b	Реле полного открытия дросселя
13a	Реле переднего вентилятора обогрева
13b	Реле вентилятора охлаждения
17a	Реле отключения вентилятора 1
17b	Реле отключения вентилятора 2
18a	Реле отключения вентилятора 3
18b	—
2	Блок складывания зеркал
3	Реле подкачки топлива — дизель
4	Реле вентилятора охлаждения — 2.0/2.3
5	Блок муфты компрессора кондиционера — дизель
6	Реле трансмиссии
7	Блок электрики руля
8	Блок электрики руля
9	Реле DRL (если есть)
14	—
15	—
16	Реле задних стеклоподъёмников 2
19	Реле омывателя фар

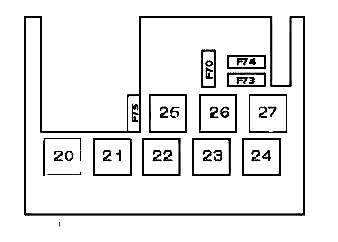

Вариант 2

Схема

Описание

20	Реле топливного насоса — 2.8; реле вентилятора охлаждения
21	Реле ЭБУ двигателя — 2.0/2.3
22	Реле подачи воздуха на выпуск — 2.8
23	Реле обогрева лобового стекла
24	Реле топливного насоса — 2.0/2.3
25	Реле стоп-сигналов
26	Реле вспомогательных цепей зажигания
27	Реле основных цепей зажигания
F70	(30A) Подача воздуха на выпуск — бензин
F73	(50A) Обогрев лобового стекла
F74	(50A) Подача воздуха на выпуск — дизель
F75	(30A) Стеклоподъёмники

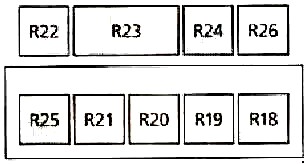

Вариант 3

Схема

Обозначение

18	Реле доп. обогревателя
19	Реле дневных ходовых огней
20	Реле блокировки муфты
21	Реле задних вентиляционных окон
22	Реле обогрева лобового стекла
23	Реле сервотроника 4×4
24	Реле стеклоподъёмников
25	Размыкающее реле
26	Блок таймера предупреждения

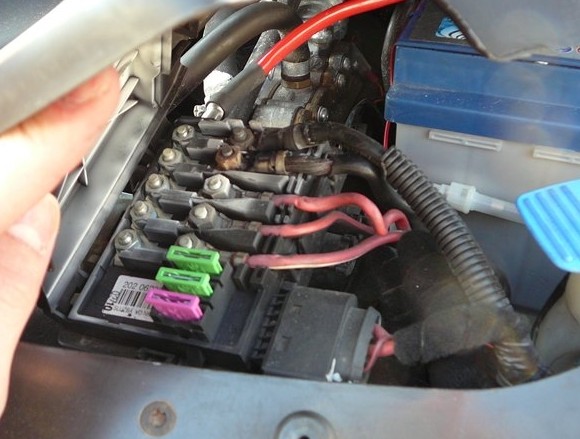

Блоки предохранителей под капотом Ford Galaxy

Расположен слева в моторном отсеке и содержит также мощные предохранители (плавкие вставки) для высокотоковых цепей автомобиля.

Основной блок подкапотного пространства

Схема

Расшифровка

F100	(3A) Блок салона 1 (F55)
F101	(30A) ABS
F102	(30A) ABS
F103	(60A) Доп. обогрев, свечи накаливания
F104	(40A) Вентилятор охлаждения 1
F105	(40A) Реле вентилятора охлаждения
F106	(110A) Блоки салона (F13/F25/F27, F75)
F107	(150A) Генератор

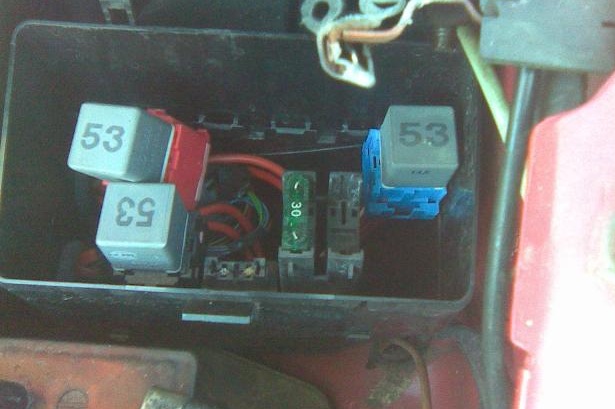

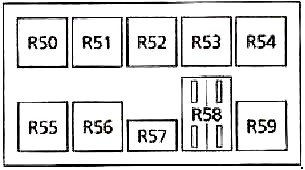

Дополнительный блок под капотом

На отдельных версиях Ford Galaxy под капотом может быть установлен дополнительный блок для расширенной электрики.

Схема

Расшифровка

57	30А Насос воздуха
58	40А Вентилятор охлаждения
59	30/40А Вентилятор охлаждения
Реле
50	Реле вентилятора (3 скорость)
51	Реле дросселя
52	Реле вентилятора (2 скорость)
53	Реле замедления
54	Реле вентилятора (1 скорость) или диод насоса ОЖ
55	Реле АКПП
56	Реле насоса воздуха

Полные электросхемы Ford Galaxy 1 поколения

Если не нашли нужную информацию по предохранителям Ford Galaxy, ознакомьтесь с полными электрическими схемами для первого поколения: «скачать». Задавайте вопросы в комментариях для дополнительной помощи.
