Предохранители Peugeot 405

Peugeot 405 производился в период с 1987 по 1997 год, включая модели 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996 и 1997 годов выпуска, в кузовах седан и универсал. В этой статье мы подробно разберем расположение блоков предохранителей и реле Peugeot 405, предоставим актуальные схемы для замены предохранителей, а также в конце добавим ссылку на полное руководство по ремонту и обслуживанию Peugeot 405.

В зависимости от года выпуска Peugeot 405 и уровня комплектации, блоки предохранителей и реле могут иметь разное расположение и конфигурацию. Значительные обновления произошли в рестайлинговой версии модели, где изменилась схема защиты электрических цепей.

Предохранители и реле в моторном отсеке

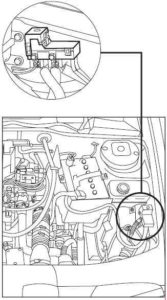

Расположение основного блока предохранителей под капотом Peugeot 405

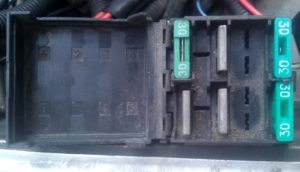

Фото — схема расположения

Основное назначение предохранителей и реле

• Вентилятор системы охлаждения двигателя;
• Система ABS;
• Топливный насос;
• Датчик кислорода (лямбда-зонд);
• Электронный блок управления двигателем (ECU).

Дополнительные предохранители и реле Peugeot 405 размещены в различных зонах моторного отсека, например, предохранитель для вентилятора радиатора:

Подробные инструкции по диагностике и замене предохранителей в моторном отсеке доступны в руководстве по ремонту Peugeot 405.

Блок предохранителей в салоне Peugeot 405

Для доступа к блоку в салоне Peugeot 405 необходимо повернуть винт на защитной крышке, расположенной слева на приборной панели.

Вариант 1 (для ранних моделей)

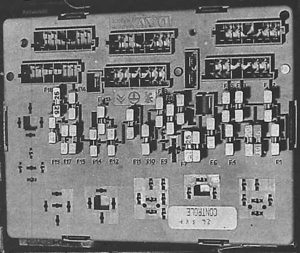

Фотография блока

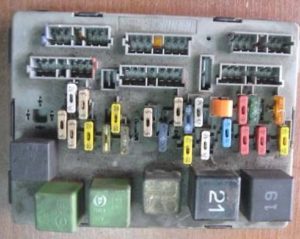

Схема предохранителей

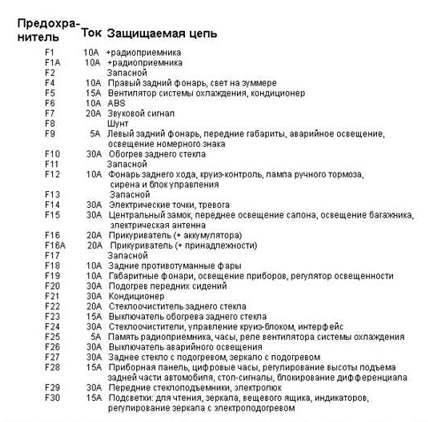

Расшифровка предохранителей

1. Обогрев заднего стекла и зеркал боковых 15А / 20А
2. Задние левые габаритные огни 5А
3. Передние противотуманные фары и их управление 5А
4. Передние габаритные огни, подсветка номерного знака, панели приборов, часов и регулировка яркости 10А
5. Система зажигания, задержка отключения салонного освещения, индикаторы уровня масла, тормозной жидкости, ручника, тахометр, задние фонари хода, предохранитель вентилятора 10А
6. Дополнительное оборудование, дворники/омыватели, стоп-сигналы, внутреннее освещение 15А
7. Аварийная сигнализация 15А / 20А
8. Электропривод стеклоподъемников, люка, часы, центральный замок, освещение салона и багажника, память радио 20А
9. Радиоприемник, аккумулятор и аксессуары 5А
10. Обогрев заднего стекла, подъем стекол и люка, регулировка зеркал, подогрев сидений, поворотники, часы 15А
11. Задние правые габаритные огни 5А
12. Система антиблокировки тормозов (ABS) 10А
13. Электростеклоподъемники задних дверей 20А
14. Электростеклоподъемники передних дверей, люк 25А
15. Электрогудок, прикуриватель Peugeot 405 15А
16. Воздушный гудок, прикуриватель 20А
17. Левая дополнительная фара 5А
18. Правая дополнительная фара 5А
19. Кондиционер воздуха 25А
20. Резервный слот 5А

Вариант 2 (для поздних моделей)

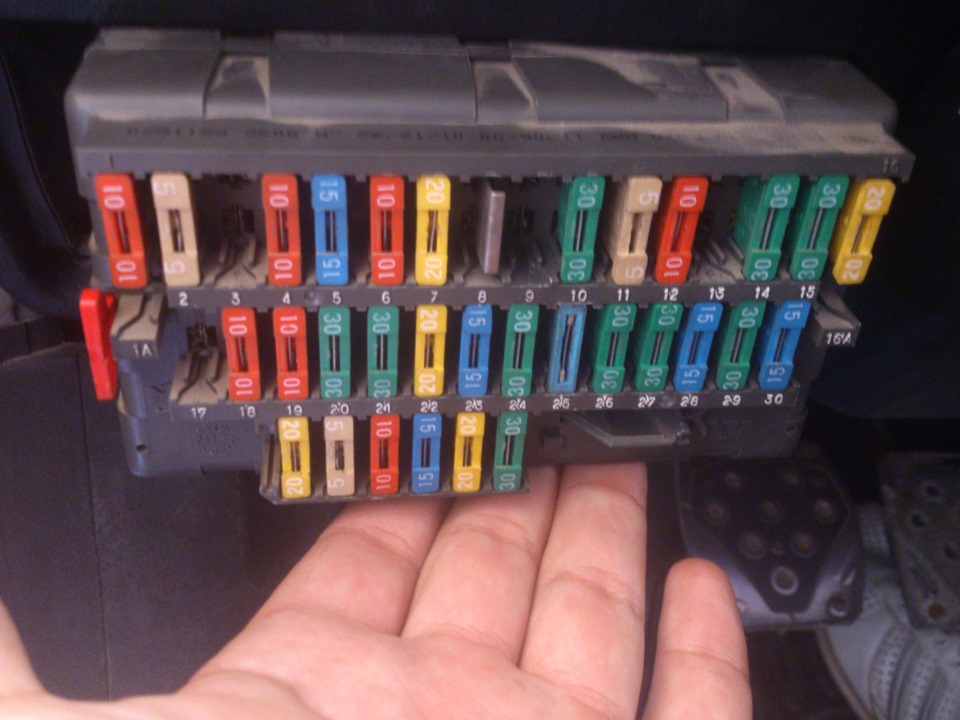

Схема блока

Назначение предохранителей и реле

В моделях Peugeot 405 разных годов выпуска предохранитель прикуривателя может быть обозначен номером 15 или 16 с номиналом 20А — уточните по схеме для вашего автомобиля.

Руководство по ремонту Peugeot 405

Электрические схемы, расшифровка реле, диагностика неисправностей и другая полезная информация по предохранителям и реле Peugeot 405 содержатся в полном руководстве по ремонту и эксплуатации. Скачивайте его здесь.

Если при замене реле в Peugeot 405 не подходит разъем, не паникуйте — в руководстве описаны способы адаптации и решения подобных проблем с электрикой.
