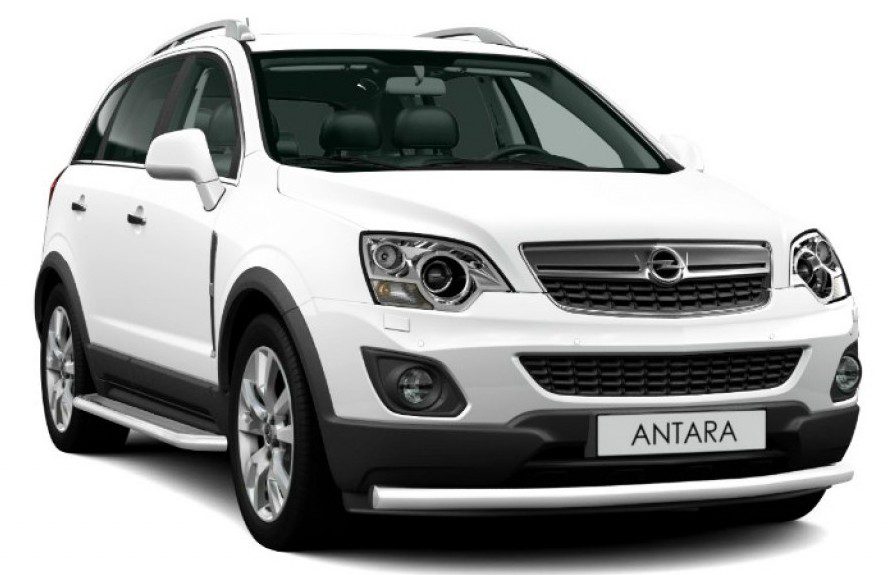

Opel Antara — это компактный пятидверный SUV, который начал выпускаться в 2006 году и доступен на рынках по всему миру. Модели производились в 2007, 2008, 2009, 2010, 2011 годах. Позже автомобиль Opel Antara подвергся рестайлингу, и обновленная версия собиралась в 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 годах. В этой статье мы детально разберем расположение всех электронных блоков управления, опишем предохранители и реле Opel Antara с помощью схем, фотографий и распиновок. Особое внимание уделим фьюзе, отвечающему за сигаретный прикуриватель и дополнительные розетки, а также электрооборудованию для ремонта и диагностики.
Расположение электронных блоков управления

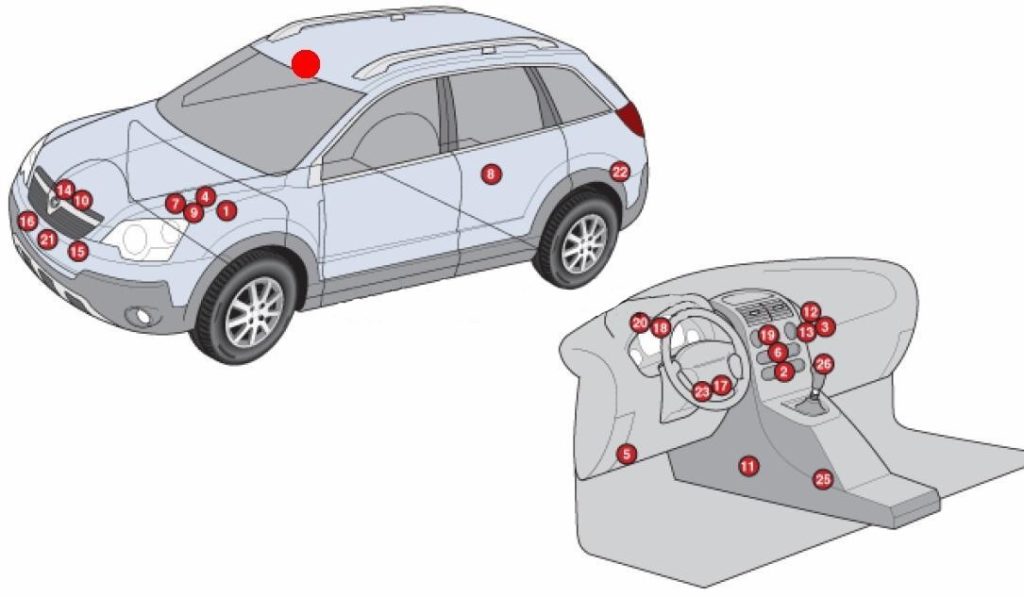

Общая диаграмма размещения ключевых электронных модулей управления в Opel Antara.
Расшифровка позиций
| 1 | Модуль управления ABS — под основным блоком предохранителей и реле в моторном отсеке |
| 2 | Контроллер системы кондиционирования — за панелью климат-контроля |
| 3 | Дополнительный обогреватель — на корпусе вентилятора системы отопления |
| 4 | Аккумулятор |
| 5 | Диагностический порт OBD-II (DLC) |
| 6 | Блок многофункционального цифрового дисплея |
| 7 | ЭБУ двигателя (ECM) |
| 8 | Контроллер полного привода 4WD — на заднем мосту |
| 9 | Основной блок предохранителей и реле в моторном отсеке |
| 10 | Дополнительный блок предохранителей и реле для дизельных версий в моторном отсеке |
| 11 | Блок предохранителей и реле на приборной панели |
| 12 | Реле вентилятора отопителя — за бардачком |
| 13 | Резистор вентилятора отопителя — за бардачком |
| 14 | Контроллер свечей накаливания |
| 15 | Гудок №1 |
| 16 | Гудок №2 |
| 17 | ЭБУ иммобилайзера |
| 18 | Блок комбинации приборов |
| 19 | Многофункциональный контроллер №1 за панелью приборов: функции включают антиугонную систему, CAN-шину, центральный замок, круиз-контроль, блокировку дифференциала, аварийку, фары, обогрев заднего/лобового стекла, иммобилайзер, поворотники, подсветку приборов, салонное освещение, датчик дождя, задний омыватель, габариты, передний омыватель |
| 20 | Многофункциональный контроллер №2 за приборной панелью: антиугон, мониторинг ламп прицепа |
| 21 | Датчик температуры воздуха (для авто-климата) — за передним бампером |
| 22 | Блок парктроников — за панелью багажника |
| 23 | ЭБУ сервотроника (рулевое с переменным усилием) — за приборной панелью |
| 24 | Контроллер люка — под потолочной обшивкой |
| 25 | ЭБУ подушек безопасности SRS — под центральной консолью |
| 26 | ЭБУ трансмиссии TCM — за приборной панелью |
Функции предохранителей и реле в Opel Antara могут варьироваться в зависимости от года выпуска, региона и комплектации. Всегда проверяйте схему на крышке блока для точного соответствия.
Блок предохранителей и реле в салоне Opel Antara
Расположен слева от пассажира, у ног, под защитной пластиковой крышкой для удобного доступа при ремонте электроники.
Вариант 1 (распиновка фьюзов)
Диаграмма предохранителей
Расшифровка функций
| F1 | AP01 / Вспомогательная розетка |
| F2 | Обогрев передних сидений |
| F3 | Аудиосистема, мультимедиа |
| F4 | Система кондиционирования воздуха |
| F5 | ЭБУ кузова (BCM) |
| F6 | Центральный замок дверей |
| F7 | Поворотник справа |
| F8 | Поворотник слева |
| F9 | Стоп-сигналы |
| F10 | Омыватель фар |
| F11 | Кондиционер |
| F12 | ЭБУ кузова |
| F13 | ЭБУ кузова |
| F14 | Зажигание: S/W |
| F15 | Задний противотуманный свет |
| F16 | Подушки безопасности (SRS) |
| F17 | Передний омыватель |
| F18 | Замки передних дверей |
| F19 | Вспомогательная розетка |
| F20 | ЭБУ трансмиссии |
| F21 | Двигатель |
| F22 | Ближний свет фар |
| F23 | Электростеклоподъемники |
| F24 | Обогрев боковых зеркал |
| F25 | Приборная панель |
| F26 | Зажигание 1 |
| F27 | Подушки безопасности (SRS) |
| F28 | Электропривод зеркал* |
| F29 | Фьюз прикуривателя и розетки |
| F30 | Пассажирский стеклоподъемник |
| F31 | Водительский стеклоподъемник |
| F32 | Часы и дисплей |
| R1 | Реле кондиционера / Несъемная розетка |
| R2 | Зажигание: ON/START |
Прикуриватель и дополнительные розетки в Opel Antara защищены предохранителем F29 на 20А, а также F1 и F19 для полной функциональности.
Вариант 2

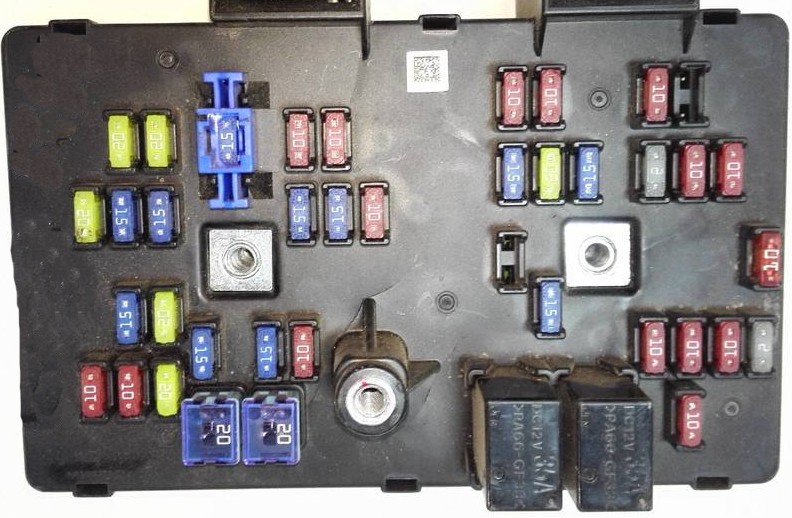

Пример фото блока
Расшифровка схемы
Блоки предохранителей и реле в моторном отсеке Opel Antara
Главный блок размещен рядом с резервуаром омывателя, защищен пластиковой крышкой для защиты от влаги и пыли при обслуживании.
Вариант 1

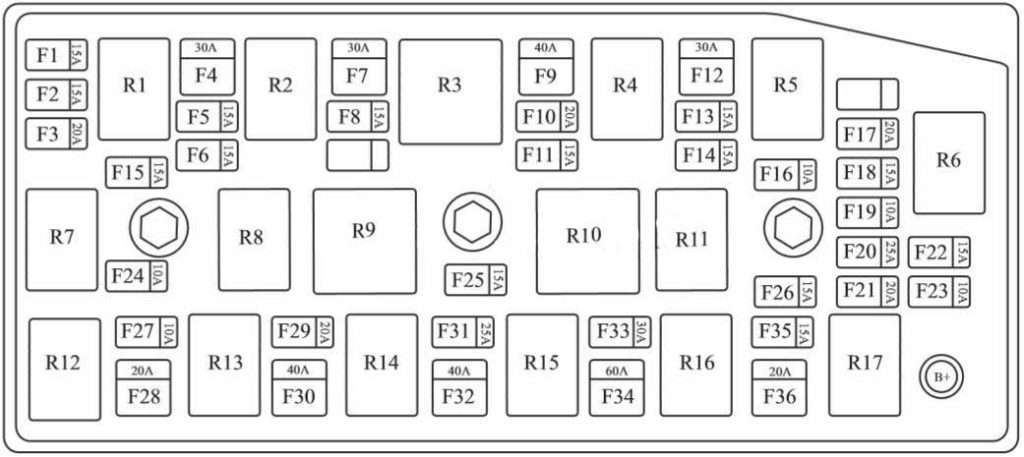

Диаграмма
Функции предохранителей и реле
| F1 | ЭБУ двигателя |
| F2 | ЭБУ двигателя |
| F3 | Электронные системы управления |
| F4 | Основной вентилятор охлаждения |
| F5 | Топливная система |
| F6 | Система полного привода* |
| F7 | Вспомогательное реле |
| F8 | Стоп-сигналы |
| F9 | Кондиционер / Зажигание 1 |
| F10 | Солнечный люк* |
| F11 | Антиугонная система |
| F12 | Система вентиляции окон |
| F13 | Левый ближний свет |
| F14 | Правый ближний свет |
| F15 | Двигатель 3 |
| F16 | Левые габариты |
| F17 | Омыватель фар |
| F18 | TCM |
| F19 | Правые габариты |
| F20 | Резерв |
| F21 | Резерв |
| F22 | Резерв |
| F23 | Резерв |
| F24 | Компоненты кондиционера |
| F25 | Гудок |
| F26 | Передние ПТФ |
| F27 | Основной предохранитель |
| F28 | Стартер |
| F29 | ABS |
| F30 | ABS |
| F31 | Стеклоочиститель |
| F32 | Запуск двигателя |
| F33 | Электропривод сидений |
| F34 | Аккумулятор |
| F35 | Дальний свет |
| F36 | Задний омыватель |
| R1 | Реле вспомогательного вентилятора |
| R2 | Реле топливного насоса |
| R3 | Реле скоростей стеклоочистителя |
| R4 | Реле вентиляции окон |
| R5 | Реле верх/низ |
| R6 | Реле омывателя фар |
| R7 | Основное реле |
| R8 | Основное реле вентилятора |
| R9 | Регулирующее реле вентилятора |
| R10 | Реле вентилятора |
| R11 | Реле габаритов |
| R12 | Реле стартера |
| R13 | Реле кондиционера |
| R14 | Реле гудка |
| R15 | Реле стеклоочистителя |
| R16 | Реле ПТФ |
| R17 | Реле дальнего света |
Вариант 2
Фото блока
Схема блока
Перевод английских обозначений на русский для предохранителей Opel Antara
| ABS | Антиблокировочная система тормозов |
| A/C | Кондиционер, климат-контроль |
| BATT1 | Блок предохранителей салона |
| BATT2 | Блок предохранителей салона |
| BATT3 | Блок предохранителей салона |
| BCM | ЭБУ кузова |
| ECM | Электронный блок управления двигателем |
| ECM PWR TRN | ЭБУ двигателя и трансмиссии |
| ENG SNSR | Датчики двигателя |
| EPB | Электрический ручник |
| FAN1 | Вентилятор охлаждения |
| FAN3 | Вентилятор охлаждения |
| FRT FOG | Передние противотуманки |
| FRT WPR | Передний дворник |
| FUEL/VAC | Топливный насос, вакуум |
| HDLP WASHER | Омыватель фар |
| HI BEAM LH | Дальний свет слева |
| HI BEAM RH | Дальний свет справа |
| HORN | Гудок |
| HTD WASH/ MIR | Обогрев омывателя и зеркал |
| IGN COIL A | Катушка зажигания A |
| IGN COIL B | Катушка зажигания B |
| LO BEAM LH | Ближний свет слева |
| LO BEAM RH | Ближний свет справа |
| PRK LP LH | Габариты слева |
| PRK LP RH | Габариты справа |
| PWM FAN | ШИМ-управление вентилятором |
| REAR DEFOG | Обогрев заднего стекла |
| REAR WPR | Задний дворник |
| SPARE | Запасной |
| STOP LAMP | Стоп-сигналы |
| STRTR | Стартер |
| TCM | ЭБУ трансмиссии |
| TRLR PRL LP | Габариты прицепа |

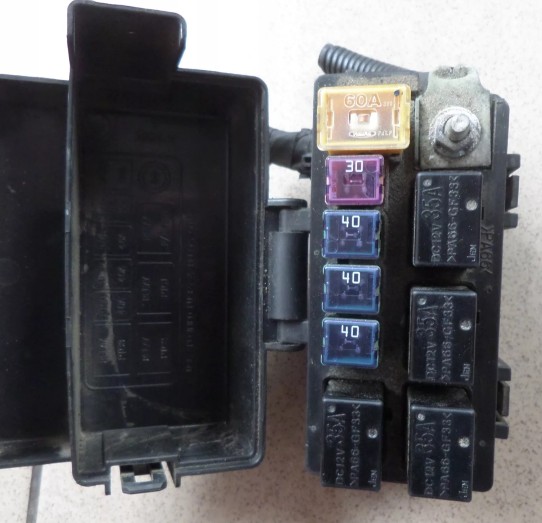

Дополнительный блок для дизеля
Доступен исключительно на дизельных модификациях Opel Antara, расположен в центральной части моторного отсека для поддержки топливной системы.
Диаграмма
Расшифровка
| AF1 | 60А ЭБУ свечей накаливания |
| AF2 | 30А Реле подогрева топливного фильтра |
| AF3 | 40А Реле PTC-1 |
| AF4 | 40А Реле PTC-2 |
| AF5 | 40А Реле PTC-3 |
Руководство по ремонту и обслуживанию
Для более подробной информации о ремонте, диагностике и обслуживании электрооборудования Opel Antara рекомендуем ознакомиться с официальным руководством: «скачать».
