Предохранители Nissan Patrol Y60 Y61 Y62

Nissan Patrol — это легендарный полноразмерный SUV-внедорожник, выпускаемый с 1951 года и до сих пор в шести поколениях с широким спектром модификаций. Его объединяют надежные неразрезные мосты, выносливые и непритязливые силовые агрегаты, а также крепкая рамная конструкция кузова. Данный автомобиль имеет глобальное распространение, и в ряде регионов он фигурирует под другими брендами, такими как Ford Maverick, Ebro Patrol, Nissan Seranza. В этой статье приведены детальные схемы расположения, описания и назначения предохранителей и реле для Nissan Patrol Y60, Y61, Y62 (4-е, 5-е и 6-е поколения соответственно), включая советы по замене предохранителей, диагностике электрических систем и обслуживанию электрики внедорожника.

• Y60 — 4 поколение, годы выпуска 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996 и 1997

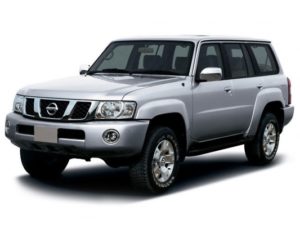

• Y61 — 5 поколение, годы выпуска 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013
• Y62 — 6 поколение, годы выпуска 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024.

Конфигурации блоков, их варианты и места установки могут варьироваться в зависимости от рынка сбыта, года производства и уровня оснащения. Проверяйте схемы на крышке вашего блока предохранителей. Переводы номиналов и назначений на русский язык доступны в конце материала.

Y60

Блок в салоне

Модуль предохранителей для автомобилей с правым рулем установлен под правой стороной торпедо, для моделей с левым — под левой. В этом же месте размещены реле вентилятора обогрева, дополнительных опций и системы зажигания.

Пример расположения

Фотография одного из вариантов исполнения блока

Схема с иероглифами (японская версия)

Описание

1. Левая фара
2. Правая фара
3. Контролер двигателя
4. Подогрев сидений
5. Поворотники
6. Контроллер АКПП
7. Приводной мотор вентилятора заднего отопителя
8. Часы, аудиосистема
9. Приводной мотор вентилятора кондиционера
10. Прикуриватель
11. Стеклоочистители и стеклоомыватели
12. Стеклоочистители и стеклоомыватели лобового стекла
13. Стеклоочистители и стеклоомыватели заднего стека
14. Мотор вентилятора
15. Обогреватель заднего стекла
16. Противотуманные фары
17. Стопсигналы
18. Звуковой сигнал
19. Часы салонное освещение
20. Дверной замок
21. Задние фонари

• а — аккумуятор
• б — зажигание
• в — аксессуары
• г — аксессуары
• д — аккумулятор

Предохранитель № 11 отвечает за прикуриватель. Всегда сравнивайте со своей схемой для точной идентификации.

Блоки под капотом

Элементы защиты и реле электрических систем Nissan Patrol Y60 распределены по разным зонам подкапотного пространства. Реле для аксессуаров, зажигания и обогрева интегрированы в основной монтажный блок, а остальные фиксированы в металлической коробке рядом с аккумулятором.

Схема расположения реле

Обозначение

1. реле управления EFI
2. реле топливного насоса
3. реле вентилятора радиатора
4. реле очистителей ветрового стекла
5. реле ПАРКОВКА/НЕЙТРАЛЬ
6. предохранитель топливного насоса

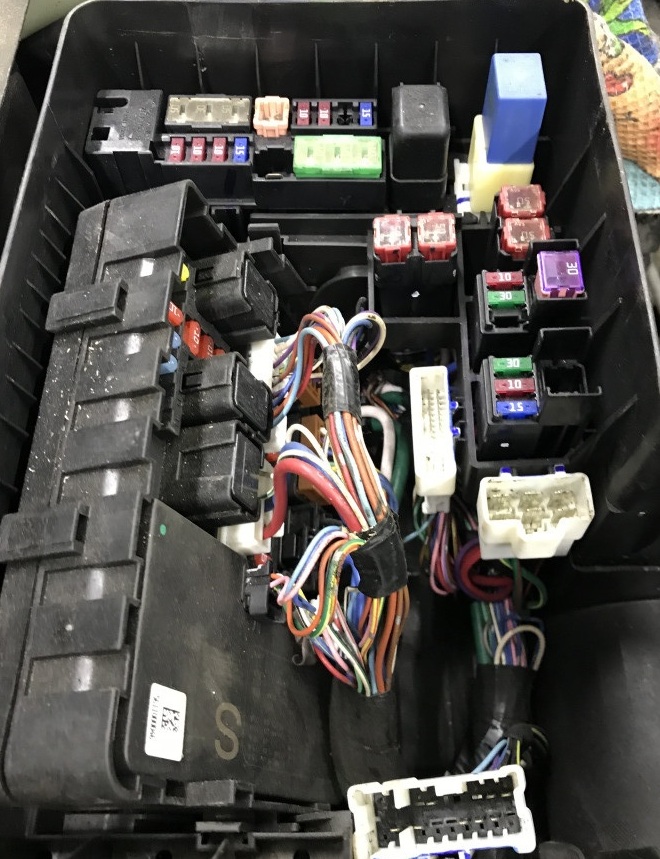

Фото пример одного из блока

Схема

Расшифровка

GLOW	Свечи накаливания (система подогрева дизельных свечей)
START P	Стартер (цепь питания стартера)
IGN (SW)	Зажигание (цепь питания при включенном зажигании)
HEAD LAMP	Фары (основное питание фар)
GLOW CONT	Контроллер свечей накала (реле управления подогревом)
FUEL HEAT	Подогрев топлива (нагреватель топливного фильтра или системы подачи топлива)

Расположение плавких вставок

Таймер центрального замка, прерыватель сигнала и реле подъемников стекол размещены за бардачком, для удобного доступа при ремонте электрики Nissan Patrol Y60.

Y61

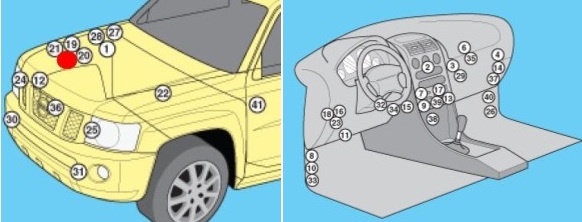

Общее расположение блоков

Схема

Назначение

1	Электронный блок управления ABS
2	Электронный блок управления кондиционером
3	Блок управления электродвигателем вентилятора кондиционера/ отопителя
4	Реле звукового сигнала противоугонной системы
5	Аккумуляторная батарея
6	Блок управления центральным замком 1
7	Блок управления центральным замком 2
8	Реле центрального замка
9	Реле указател я поворота
10	Блок управления системой поддержания скорости (круиз-контроль)
11	Диагностический разъем (DLC)
12	Реле системы освещения в дневное время
13	Блок управления блокировкой дифференциала- за приборной панелью
14	Реле электропривода стеклоподъемников
15	Электронный блок управления двигателем
16	Реле системы управления двигателем
17	Блок управления топливным насосом
18	Реле топливного насоса
19	Блок предохранителей/ реле, моторный отсек 1
20	Блок предохранителей/ реле, моторный отсек 2
21	Блок предохранителей/ реле, моторный отсек З
22	Блок предохранителей/ реле, моторный отсек 4-двигатель ТВ48 с АКПП
23	Блок предохранителей/ реле.приборная панель
24	Блок управления ксеноновыми фарами 1
25	Блок управления ксеноновыми фарами 2
26	Блок управления свечами накаливания
27	Реле свечей накаливания 1
28	Реле свечей накаливания 2
29	Резистор электродвигателя вентилятора отопителя
30	Звуковой сигнал 1
31	Звуковой сигнал 2

Блок в салоне

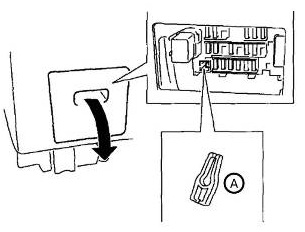

Расположен слева под торпедо, за пластиковой панелью, для простого доступа при проверке или замене предохранителей в Nissan Patrol Y61.

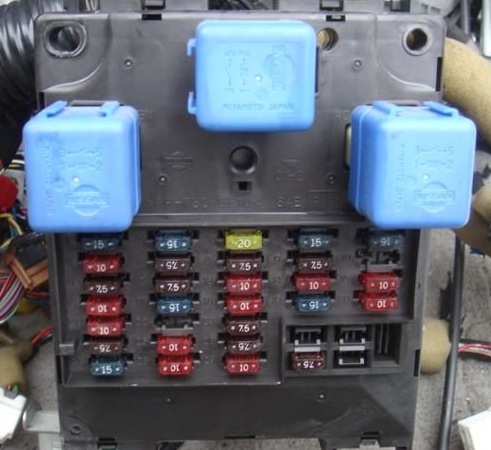

Фото пример

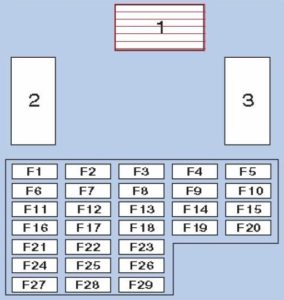

Схема

Расшифровка

1	Реле электродвигателя вентилятора отопителя
2	Реле основных целей зажигания
3	Реле вспомогательных цепей зажигания
F1	(15А)
F2	(15А)
F3	(20А) Очиститель/ омыватель лобового стекла
F4	(15А)
F5	(15А)
F6	(10А/ 20А)
F7	(7,5А) Система ABS/ ESP
F8	(7,5А)
F9	(7,5А)
F10	(10А) Аудио система
F11	(7,5А) Указатели повороти аварийная сигнализация
F12	(7,5А)
F13	(15А) Прикуриватель
F14	(10А)
F15	(10А)
F16	(10А) Система SRS
F17	(15А)
F18	(10А) Очиститель/ омыватель заднего стекла
F19	(15А)  2002: Омыватели фар
F20	(10А)
F21	(10А) Система управления двигателем
F22	(15А)
F23	(7,5А) Электропривод зеркал
F24	(7,5А)
F25	(10А)
F26	(7,5А)
F27	(15А) Подкачивающий топливный насос
F28	(10А)

Прикуриватель защищен предохранителем № 13 на 15А; используйте подходящий аналог для замены.

Блоки реле и предохранителей под капотом

Монтажный блок предохранителей

Фотография

Схема

Описание

FA	(100А) Свечи накаливания
FB	(100А/120A) Генератор
FC	(30А/40А) Электродвигатель вентилятора системы охлаждения
FD	(30А/40А)
FE	(40А)
FF	(80А) 2002: Блок предохранителей/ реле приборной панели
FG	(50А)
FH	(30А/40А)
FI	(30А) Системa ABS/ ESР
FJ	(30А) Цепи замка зажигания
F41	(7,5А/ 20А)
F42	(7.5А/ 20А)
F43	(15 А)
F44	(20А)
F45	(10А/15А) Обогреватель лобового стекла
F46	(15А) Прикуриватель
F47	(7,5А) Генератор
F48	(10А) Указатели поворота и аварийная сигнализация
F49	(7,5А/ 10А/15А/ 20А)
F50	(7,5А/ 10А/ 20А)
F51	(15 А)
F52	(15А)
F53	(15А) Противотуманные фары
F54	(10А)
F55	(15А)  2002: Электродвигатель вентилятора системы охлаждения
F56	(10А) Аудио система



В отдельных версиях предусмотрены запасные предохранители: F61 — (15А) Обогреватель лобового стекла, F62 — Не используется, F63 — (20А) Омыватели фар, F64 — (10А) Аудиосистема, для дополнительной защиты электрических цепей в модели Y61.

Блоки с реле

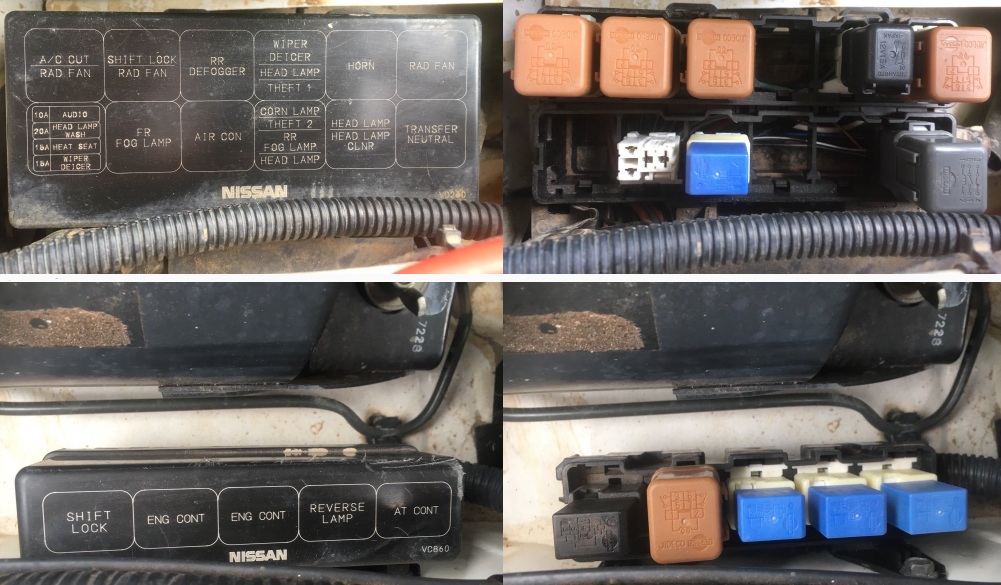

Фотография

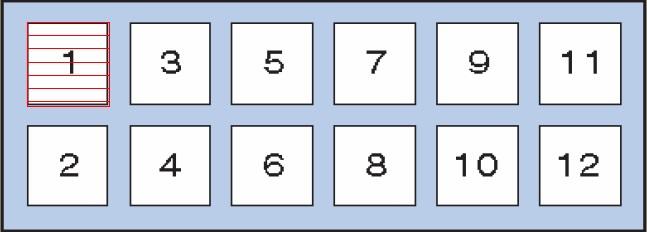

Схема 1

Описание

1
2	—
3	Дизель: Реле системы управления трансмиссией
4	Реле противотуманных фар
5	Реле обогревателя заднего стекла
6	Реле системы кондиционирования
7
8
9	Реле звукового сигнала
10
11
12	Реле системы 4WD

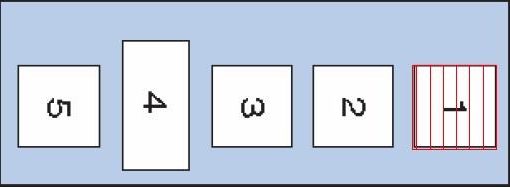

Схема 2

Обозначения

1. Реле фонарей заднего хода
2. Реле блока управления дроссельной заслонкой
3. Реле запрещения запуска («PVN»)

Руководство по ремонту и обслуживанию

Подробные инструкции по ремонту и техническому обслуживанию Nissan Patrol Y61, включая диагностику электрики и замену реле, доступны в электронном сервисном мануале (Electronic Service Manual): скачать.

Y62

Блок с салоне

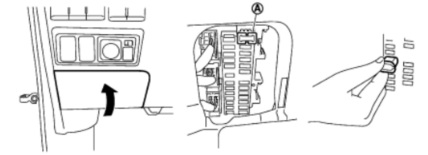

Пример доступа

Фотография

Модуль предохранителей в салоне Y62 установлен под приборной панелью со стороны водителя, за съемной крышкой, идеально для быстрой проверки электрических цепей в современном Nissan Patrol Y62.

Схема

Описание

1	10A Комбинированный переключатель
2	10A Блок датчиков диагностики подушек безопасности, блок управления системой классификации пассажиров
3	10A Выключатель тормоза интеллектуального круиз-контроля (ICC), выключатель тормоза системы автоматического регулирования скорости (ASCD), выключатель стоп-сигнала, электродвигатель корректора фар (левый/правый), разъём передачи данных, датчик угла поворота рулевого колеса, щиток приборов, выключатель обогрева рулевого колеса, блок управления системой предупреждения о низком давлении в шинах, блок управления усилителем рулевого управления, шлюз CAN, тройной выключатель (переключатель APS), блок управления адаптивной системой переднего освещения (AFS), главный выключатель розетки переменного тока 120 В, реле сиденья с климат-контролем
4	10A Управление задним кондиционером, блок управления системой кругового обзора, автоматический усилитель кондиционера, ионизатор, блок управления аудио-видеосистемой, реле заднего кондиционера, датчик выхлопных газов/обнаружения открытой двери, модуль управления автоматической дверью багажного отделения, внутреннее зеркало с автоматическим затемнением, блок управления сонара (2014–2017) Модуль управления телематикой (TCU (2014–2017))
5	Усилитель BOSE 15 А
6	Разъем передачи данных 10 А, часы, выключатель электропитания второго сиденья (левый/правый), зуммер предупреждения о не пристегнутом ремне безопасности (предаварийная сигнализация), датчик дождя, внутреннее зеркало с автоматическим затемнением, щиток приборов (2014–2017)
7	Выключатель стоп-сигнала 10 А, модуль управления кузовным оборудованием (BCM), реле удержания тормоза интеллектуального круиз-контроля (ICC), электрический тормоз
8	Усилитель BOSE 15 А
9	Блок управления системой кругового обзора 10 А, усилитель автоматического кондиционера, модуль управления автоматической дверью багажного отделения, переключатель наклона левой/правой спинки, переключатель складывания левой/правой спинки, зуммер предупреждения об автоматической двери багажного отделения
10	Кнопочный выключатель зажигания 10 А, переключатель памяти положения сиденья, модуль управления кузовным оборудованием (BCM)
11	Щиток приборов 10 А (2010–2013), CAN Gateway
12	20A Вспомогательное реле №2
13	10A Переключатель полного привода, режим движения по снегу / режим буксировки / блок выключателя VDC
14	15A Второй выключатель подогрева сиденья (левый/правый)
15	15A Выключатель подогрева переднего сиденья (левый/правый)
16	20A Реле заднего вентилятора
17	—
18	20A 2010-2013: Розетка питания консоли
19	10A Выключатель дистанционного управления зеркалом заднего вида (2010-2013), блок управления сонаром (2010-2013), блок управления монитором кругового обзора, автоматический усилитель системы кондиционирования, многофункциональный переключатель, блок управления аудио- и видеосистемой, передний дисплей, главный выключатель стеклоподъемников (2014-2017), усилитель BOSE (2014-2017), модуль управления телематикой (TCU (2014-2017)), Телематический коммутатор (2014–2017)
20	Передняя розетка питания 20 А, розетка питания в багажном отделении, вспомогательное реле № 2
21	15 А Электродвигатель переднего вентилятора
22	15 А Электродвигатель переднего вентилятора
Реле
R1	Зажигание
R2	Зажигание №2
R3	Аксессуар
R4	Вентилятор

Прикуриватель в Y62 обслуживают предохранители № 18 или 20; всегда проверяйте номинал перед заменой для безопасности электрической системы.

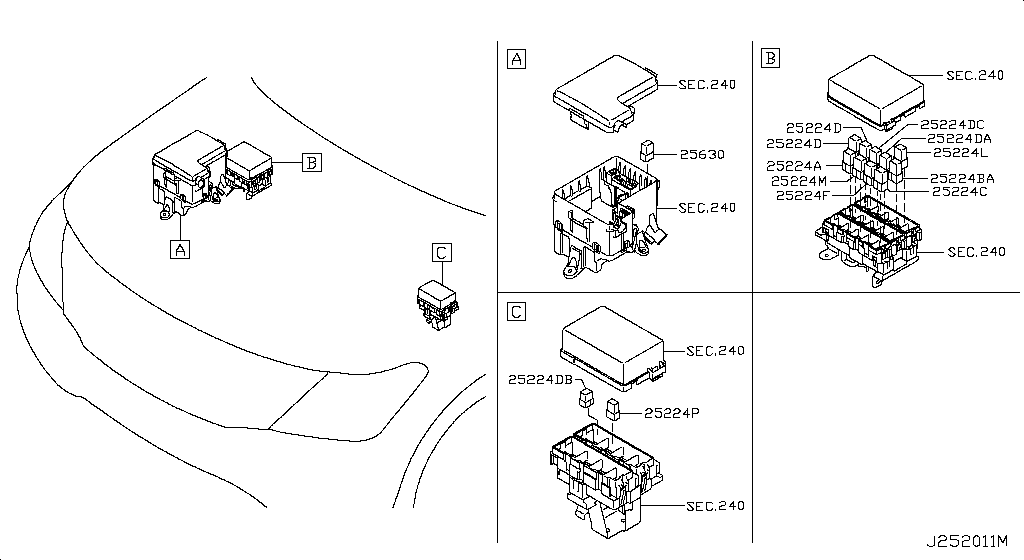

Блоки под капотом

В подкапотном отсеке Nissan Patrol Y62 предусмотрено несколько модулей с предохранителями и реле для надежной защиты высоковольтных цепей, включая двигатель и трансмиссию.

Фотография (а)

Проверяйте функции элементов по схеме на внутренней стороне крышки блока для точной диагностики и ремонта электрики Y62.

Блок предохранителей 1

Фото пример

Схема

Обозначение

41	15A Реле обогрева заднего стекла
42	15A Реле обогрева заднего стекла
43	20A Модуль управления двигателем (ЭБУ), антенный усилитель NATS, реле ЭБУ (датчик массового расхода воздуха, электромагнитный клапан управления объемом продувки адсорбера испарителей, модуль управления клапанами изменения фаз газораспределения (VVEL), электромагнитный клапан управления фазами впускных клапанов, датчик соотношения воздух-топливо (A/F), подогреваемый кислородный датчик, клапан возврата топлива, клапан вентиляции адсорбера испарителей, реле форсунок (2014-2017))
44	10A Реле блокировки рулевой колонки
45	30A Реле переднего стеклоочистителя
46	10A Реле заднего фонаря прицепа, левый задний комбинированный фонарь, правый/левый задний фонарь, фонарь освещения номерного знака
47	10A Лампа освещения вещевого ящика, выключатель климат-контроля сиденья, управление задним кондиционером, блок управления системой кругового обзора, выключатель подогрева рулевого колеса, блок переключателя полного привода Селектор АКП, многофункциональный переключатель, переключатель подогрева передних сидений, переключатель подогрева второго сиденья (левый/правый), часы, кнопка разблокировки электропитания второго сиденья (левый/правый), электрический тормоз, главный выключатель розетки переменного тока 120 В, розетка питания на консоли (подстаканник), режим «Снег» / режим «Буксировка» / выключатель постоянного тока, переключатель регулировки угла наклона фар, переключатель дистанционного управления зеркалами заднего вида, комбинированный переключатель (спиральный кабель), выключатель аварийной сигнализации, переключатель сброса счетчика поездок и управления освещением, выключатель бортового компьютера, главный выключатель автоматической двери багажного отделения, тройной переключатель, двойной переключатель, задний комбинированный фонарь (правый), подсветка на ручке передней двери, подсветка на ручке задней двери, фонарь карты, переключатель телематики
48	—
49	10 А реле кондиционера
50	15 А противотуманная фара
51	10 А правая фара (дальний свет)
52	10 А левая фара (дальний свет)
53	15 А левая фара (ближний свет)
54	15 А правая фара (ближний свет) (Ближний свет)
55	10 А Реле фонарей заднего хода, реле питания прицепа, блок управления коробкой передач (TCM)
56	10 А Блок управления раздаточной коробкой
57	10 А ABS, реле стоп-сигналов, датчик рыскания/бокового перемещения/замедления
58	—
59	—
60	15 А 2010–2013: Реле форсунки
61	15 А Катушки зажигания, конденсатор
62	10 А Блок управления двигателем (ECM)
63	—
64	20 А Реле электродвигателя привода дроссельной заслонки
Реле
R1	Обогрев заднего стекла
R2	Зажигание №3
R3	Зажигание №2
R4	Зажигание

Блок предохранителей 2

Схема

Назначение

31	15A Реле звукового сигнала
32	10A Генератор
33	10A Привод педали акселератора
34	10A Блок управления передачей данных
35	15A Блок управления аудио- и видеосистемой, передний дисплей, видео распределитель, дисплей в подголовнике (левый/правый), модуль управления телематикой (TCU (2014-2017))
36	10A Реле звукового сигнала охранной системы автомобиля
37	10A IPDM (реле зажигания №2 (модуль управления регулятором уровня воздуха), реле зажигания №3 (предупредительный зуммер, двойной выключатель (переключатель систем оповещения), реле удержания тормоза интеллектуального круиз-контроля (ICC), датчик интеллектуального круиз-контроля (ICC), привод педали акселератора, блок управления усовершенствованными системами помощи водителю (ADAS), боковой радар (левый/правый), блок камеры слежения за полосой движения)
38	10A Модуль управления трансмиссией (TCM)
F	40A Электрический тормоз, предохранители: «T», «V», «79», «84», «85», «86»
G	40 А Реле зажигания №1 (предохранители: «1», «2», «3», «4», «16»), предохранители: «12», «81», «82», «83», «U»
H	40 А IPDM
I	30 А Реле воздушного компрессора
J	30 А Блок управления передачей
K	50 А Модуль управления кузовом (BCM), автоматический выключатель (блок управления автоматической регулировкой положения сиденья, блок управления сиденьем водителя, выключатель поясничной опоры)
L	30 А ABS
M	50 А ABS
Реле
R1	Звуковой сигнал

Дополнительные предохранители

Схема

Расшифровка

P	50A Реле зажигания (предохранители: «71», «72», «73», «74»)
O	Реле электродвигателя привода системы изменения фаз газораспределения (VVEL) 50 А
R	Предохранители: «T», «79»
Q	50А 2010–2013: Предохранители: «S», «75», «76», «77»
	50А 2014–2017: Предохранители: «S», «75», «76», «77», «87», «88», «89», «90»
75	15A Реле обогревателя стеклоочистителя
76	10A Реле подогрева рулевого колеса
77	30A Блок управления ремнями безопасности до столкновения
S	30A Второй ряд сидений (реле разблокировки электропитания левого/правого, реле подъема 2 левого/правого, реле опускания 2 левого/правого)
78	—
79	30A Инвертор
80	10А реле обогревателя стеклоочистителя, наружное зеркало
T	30А модуль управления автоматической дверью багажного отделения

Блок реле 1

Блок реле №1 в Y62 размещен позади основного блока предохранителей, обеспечивая компактную организацию электрики моторного отсека.

Схема с крышки блока

Схема

Описание

71	30 А Блок управления двигателем (ECM)
72	10 А Муфта электроуправляемого вентилятора системы охлаждения
73	15 А Модуль управления топливным насосом
74	10 А ABS
87	15 А Реле форсунок
88	10 А Реле дневных ходовых огней
89	10 А Реле дневных ходовых огней
90	10 А Реле дневных ходовых огней
Реле
R1	Дистанционный запуск двигателя
R2	—
R3	2010–2013: Сигнальная сирена
	2014–2017: Дневные ходовые огни
R4	—
R5	—
R6	Фонарь заднего хода
R7	Подогрев рулевого колеса
R8	Интеллектуальный круиз-контроль (ICC) Удержание тормоза
R9	Обогреватель стеклоочистителей
R10	Задний кондиционер
R11	Стоп-сигнал
R12	Воздушный компрессор
R13	Зажигание
R14	Электро двигатель привода системы изменения фаз газо распределения (VVEL)

Блок реле 2

Второй блок реле Y62 смонтирован на противоположной стороне подкапотного пространства, для оптимальной вентиляции и доступа при обслуживании.



Схема с крышки

Схема

Обозначение

81	30A Блок управления ремнями безопасности до столкновения 15A Реле сиденья с климат-контролем
82	15A Реле сиденья с климат-контролем (левое)
83	15A Реле сиденья с климат-контролем (правое)
84	10A Реле заднего фонаря прицепа
85	10A Реле фонаря заднего хода
86	15A Реле указателя поворота (левого) прицепа, реле указателя поворота (правого) прицепа
U	30A Реле омывателя фар
V	30A Реле питания прицепа
Реле
R1	Сиденье с климат-контролем
R2	Указатель поворота прицепа (правый)
R3	Омыватель фар
R4	Указатель поворота прицепа (левый)
R5	Задний фонарь прицепа
R6	Электропитание прицепа

Блок силовых предохранителей

Основной высокомощный блок предохранителей Y62 подключен напрямую к плюсовой клемме АКБ, защищая ключевые силовые линии внедорожника.

Схема

Назначение

• A — Генератор 140 А, предохранители: «C», «D», «E»
• B — Предохранитель 80 А: «O», «P», «Q», «R»
• C — Реле зажигания 100 А (реле включения стеклоочистителя высокой скорости, предохранители: «55», «56», «57», «60», «61», «62»), предохранители: «41», «42», «43», «44», «64»
• D — Вспомогательное реле 80 А (предохранители: «18», «19», «20»), Реле зажигания № 2 (предохранители: «13», «14», «15»), Реле вентилятора (предохранители: «21», «22»), предохранители: «5», «6», «7», «8», «9», «10», «11»
• E — Предохранитель 80 А: «31», «32», «33», «34», «35», «36», «37», «38», «F», «G», «H», «I», «J», «K», «L», «M»
• N — 60A Реле дальнего света фар (предохранители: «51», «52»), реле ближнего света фар (предохранители: «53», «54»), реле задних фонарей (предохранители: «46», «47»), реле противотуманных фар (предохранители: «50»), предохранители: «45», «49»

Перевод обозначений на русский

В статье не полностью охвачены все варианты маркировок, поэтому мы собрали полный перевод английских и японских обозначений предохранителей и реле с крышек блоков в удобный файл на русском языке. Скачайте его здесь для детальной диагностики и ремонта.



Если у вас есть дополнения к информации о блоках предохранителей Nissan Patrol, поделитесь в комментариях — это поможет улучшить руководство по электрике внедорожника.
