Предохранители Nissan Cefiro

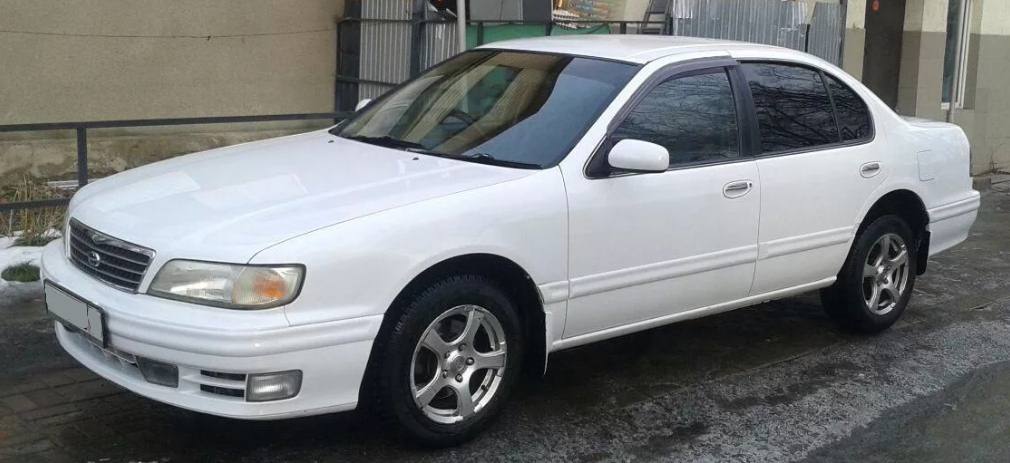

Nissan Cefiro — это премиальный седан бизнес-класса от японского концерна Nissan. Модель первого поколения A31 производилась в период с 1988 по 1993 год. Второе поколение A32 выпускалось с 1994 по 1998 год и активно поставлялось на различные рынки. В России и Европе автомобиль часто известен под брендом Nissan Maxima. Третье поколение A33 стало финальным и собиралось до 2003 года. В этой статье мы подробно разберем расположение, схемы и функции блоков предохранителей и реле для Nissan Cefiro A32 и A33 (второе и третье поколения), включая фото, описания и ключевые характеристики для ремонта и диагностики электрики Nissan Cefiro.

Характеристики и электрика Nissan Cefiro A32

Блок предохранителей в пассажирском отсеке

Этот блок размещен справа от рулевой колонки, под защитной крышкой. Для более детального понимания рекомендуем ознакомиться с видео-инструкцией по доступу и замене.

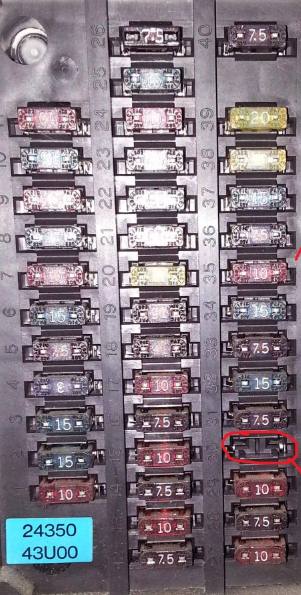

Диаграмма блока

Расшифровка предохранителей

Предохранитель №6 (15А) отвечает за прикуриватель в Nissan Cefiro A32.

Блоки реле и предохранителей в моторном отсеке

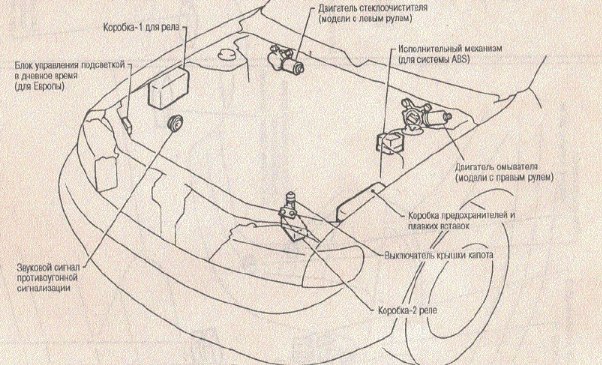

Схема размещения блоков

Основной блок реле и предохранителей

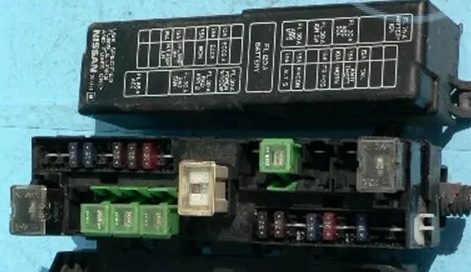

Визуальное фото блока

Точная схема предохранителей нанесена на крышку блока. Всегда сверяйтесь с ней для точной идентификации.

Функции элементов

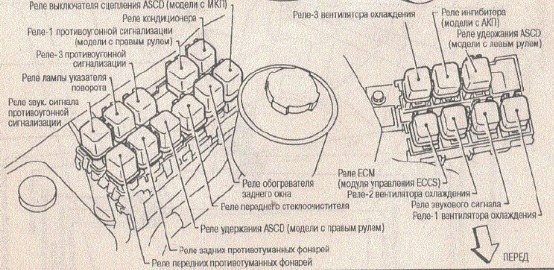

Отдельные блоки реле

Расшифровка обозначений

Электрическая система Nissan Cefiro A33

Предохранители в салоне

Блок предохранителей салона расположен в нижней части центральной консоли справа, аналогично модели A32, для удобного доступа владельцам Nissan Cefiro A33.

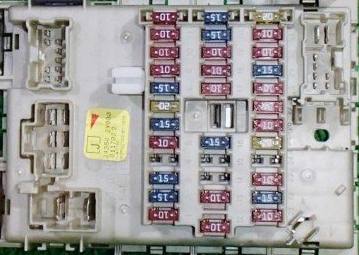

 Фото блока

Диаграмма предохранителей

Назначение предохранителей

1. 10А B/COMP — питание компьютера
   AUDIO — магнитола и аудиосистема
   REMOTE — многофункциональное управление
   W/ANT — антенна
   H/PHONE — телефон.
2. 15А NONDTS — недиагностируемые компоненты
   SHIFT — блокировка АКПП
   ABS — индикатор ABS
   STOP/L — стоп-сигналы
   ASCD — круиз-контроль.
3. 15А T&FLID — датчик температуры охлаждающей жидкости.
4. —
5. 15А TURN — аварийка и реле
   MULTI — Multi Remote Control.
6. 15А F/FOG — передние противотуманки.
7. 20А LOAD — зарядка
   DEF — обогрев заднего стекла.
8. 15А O2S B1-2 — лямбда-зонд
   O2H B1-2 — нагрев катализатора
   FUELRH — форсунки задние
   FUELLH — форсунки передние
   FRO2RH — правый O2 передний
   FRO2LH — левый O2 передний.
9. 10А HSEAT — подогрев сидений.
10. 10А LOAD — зарядка
    MIL/DL — дистанционное открытие дверей
    NONDTS — недиагностируемые
    DTRL — автофары
    H/AIM — корректор фар
    TAIL/L — задний ход
    ILL — подсветка приборов, бардачка
    INT/L — потолочные лампы
    CHINE — сигнализация
    HLC — омыватель фар
    DEF — обогрев стекла
    SROOF — люк
    I/MIRR — зеркала
    NAVI — навигация
    ASCD — круиз
    WINDOW — стеклоподъемники
    S/LOCK — блокировка стартера
    MULTI — дистанционное управление
    THEFT — реле сигнализации.
11. 10А MAIN — ECU двигателя
    VSSA/T — скорость АКПП
    BA/FTS — температура АКПП и TCM
    NONDTC — недиагностируемые.
12. 10А MIL/DL — индикатор неисправности
    MAIN — ECU
    BA/FTS — температура АКПП
    A/C A — климат
    INT/L — потолочные лампы
    METER — спидометр
    B/COMP — компьютер
    CHNE — сигнализация звук
    CLOCK — часы
    NAVI — навигация
    DEF — обогрев стекла
    ASCD — круиз
    S/CLOCK — часы
    NATS — антиугонка.
13. 10А INT/L — салонный свет (TCM от 10,12,I; см. мануал EL-111)
    Точечные лампы салона
    Подсветка козырьков зеркал
    Дверные лампы
    Багажник
    DEF — обогрев стекла.
14. 10А METER — спидометр
    CLOCK — часы
    NAVI — навигация
    MIROR — зеркала.
15. —
16. 15А CIGAR — прикуриватель.
17. 10А MAIN — главный питание и земля
    FUELRN
    FUELLH
    INJECT — форсунки
    F/PUMP — бензонасос.
18. 10А SRS — подушки безопасности.
19. 10А A/C,M — климат-контроль активация.
20. 15А PGC/V — клапан угольного фильтра
    SWL/V — подсветка стеклоподъемников
    COOL/F — вентиляторы
    VIAS/V — VIAS система
    PRGVLV — клапан продувки
    SWL/C — подсветка
    START — реле зажигания
    NATS — климат антиугонка.
21. 10А S/SIG DTRL — подсветка прикуривателя
    Авто фары.
22. 15А CIGAR — прикуриватель.
23. —
24. —
25. 20А WIPER — дворники.
26. 10А TURN — поворотники.
27. —
28. —
29. 15А F/PUMP — бензонасос.
30. 10А VSS — датчик скорости
    VSSEN — сигнал скорости
    MIL/DL — диагностика
    VSSMTR — измеритель скорости
    NONDTC — недиагностируемые
    PNP/SW — паркинг-нейтраль
    SHIFT — реле блокировки
    ABS — ABS
    SRS — подушки
    CHARGE — генератор
    DTRL — автофары
    BACK/L — задний ход
    INT/L — потолочные
    METER — спидометр
    B/COMP — компьютер
    WARN — сигналы
    AT/IND — АКПП индикатор
    NAVI — навигация
    ASCD — круиз.
31. 10А Система ABS.

Для прикуривателя в A33 отвечают предохранители 16 и 22.

Блоки в моторном отсеке

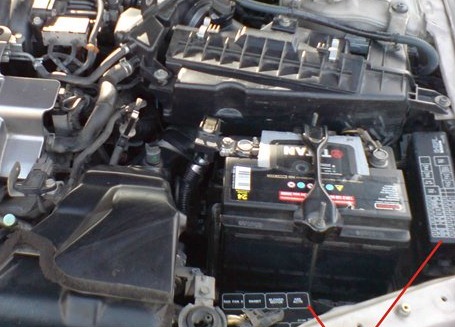

Схема расположения

Блок предохранителей под капотом

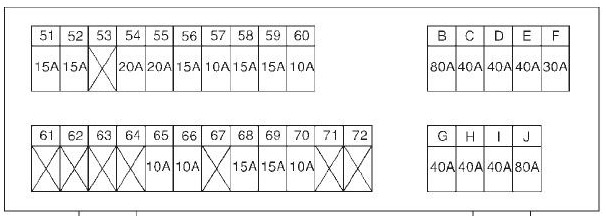

Диаграмма

Расшифровка

• 51 – 15А
  HEATER — нагреватель
  A/C.A — управление климатом
  A/C.M — кондиционер.
• 52 – 15А
  HEATER — нагреватель
  A/C.A — климат
  A/C.M — кондиционер.
• 53 —
• 54 – 20А
  LOAD — нагрузка
  H/LAMP — фары
  DTRL — автофары.
• 55 – 20А
  LOAD — нагрузка
  H/LAMP — фары
  DTRL — автофары.
• 56 – 15А
  AUDIO — магнитола
  NAVI — навигация
  H/FONE — телефон.
• 57 – 10А
  B/COMP — компьютер
  HORN — клаксон
  REMOTE — центральный замок
  ASCD — круиз.
• 58 – 15А
  MAIN — реле ECM
  AACVLV — регулятор ХХ
  EGVC/V — EGR клапан
  IGN/SG — катушки зажигания
  IGNSIS — реле зажигания.
• 59 – 15А
  MAIN — главное реле
  MAFS — расход воздуха
  POS — коленвал
  EGVC/V — EGR
  AAC/V — ХХ
  TR/SW — рулевой датчик
  CKPS — угол коленвала
  AACVLV — РХХ
  IGNSYS — зажигание
  TPS — дроссель
  NONDTC — недиагностируемые
  NATS — антиугонка.
• 60 – 10А
  COMBINATION — приборы
  SWITCH — переключатели
  H/AIM — корректор
  TAIL/L — габариты
  F/FOG — передние ПТФ
  R/FOG — задние ПТФ
  ILL — подсветка
  CHIME.NAVI — сигнализация, навигация
  HLS — омыватель фар.
• 61 —
• 62 —
• 63 —
• 64 —
• 65 – 10А R/FOG — задние ПТФ.
• 66 – 10А A/C M — кондиционер/климат.
• 67 —
• 68 – 15А
  LOAD — нагрузка
  H/LAMP — фары
  DTRL — автофары.
• 69 – 15А
  LOAD — нагрузка
  H/LAMP — фары
  DTRL — фары.
• 70 – 10А CHARGE — зарядка.
• 71 —
• 72 —
• А – 120А Общее питание.
• B – 80А Предохранители 12+13+22+8+9+10+11+14+15.
• C – 40А Замок зажигания +1+21.
• D – 40А ABS.
• E – 40A ABS.
• F – 30A HLC — омыватель.
• G – 40A COOL/F — вентилятор радиатора.
• H – 40A COOL/F — вентилятор.
• I – 40A CIRCUIT BREAKER — прерыватель.
• J – 80A Предохранители 2+3+5+6+7+25+26+29+30+31.

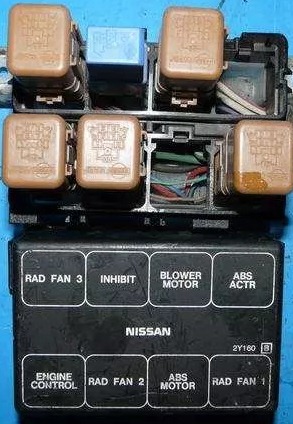

Блок реле под капотом

Фото и схема

Функции реле

1. Реле электровентилятора.
2. Тормозная система.
3. Реле вентилятора двигателя.
4. ABS.
5. Реле системы управления двигателем.
6. Реле электровентилятора.
7. ABS.
8. Реле электровентилятора.

Проверяйте описания на крышке блока для вашей версии (японская или сингапурская), возможны вариации.
