Минивэн Mazda Premacy первого поколения производился в период с 1999 по 2005 год, оснащался как дизельными, так и бензиновыми моторами. В этой статье мы подробно разберем предохранители и реле Мазда Премаси, включая схемы расположения блоков предохранителей, их фото-примеры и точные места установки. Особое внимание уделим предохранителю прикуривателя для удобства автовладельцев, ищущих информацию по ремонту и обслуживанию Mazda Premacy.
Число компонентов в блоках предохранителей может варьироваться в зависимости от комплектации автомобиля и конкретного года выпуска модели Mazda Premacy.

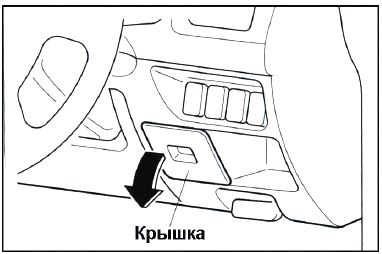

Расположение блока предохранителей в салоне
Основной блок предохранителей в интерьере Mazda Premacy установлен в нижней секции приборной панели, скрыт под защитной панелью для удобного доступа.
На самом блоке предохранителей обычно нанесена актуальная схема для быстрой идентификации цепей в Mazda Premacy.

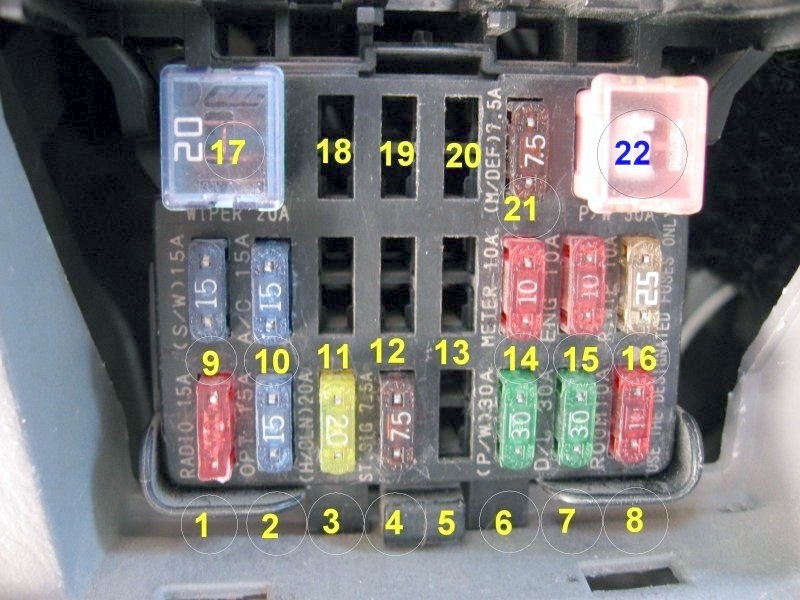

Расшифровка схемы блока в салоне
Описание предохранителей в салонном блоке Mazda Premacy
| 1 | 15А RADIO — Стереосистема, обогрев заднего стекла, прикуриватель и связанные цепи |
| 2 | 15А OPT — Дополнительная розетка в багажнике, опциональная система 100В |
| 3 | 30А H/CLN — Очистители фар в Mazda Premacy |
| 4 | 7,5А ST.SIG. — Система стартера и зажигания |
| 5 | Резерв |
| 6 | 30А P/W — Электростеклоподъемники |
| 7 | 30А DOOR/LOСK — Центральный замок дверей |
| 8 | 10А ROOM — Внутреннее освещение салона и багажника, OBD-разъем под панелью |
| 9 | 15A S/W — Подогрев передних сидений |
| 10 | 15A A/C — Кондиционер, реле обогрева заднего стекла |
| 11 | Резерв |
| 12 | Резерв |
| 13 | Резерв | 14 | 10А METER — Панель приборов, диагностический разъем под капотом, поворотники |
| 15 | 10А ENG — Главное реле, ABS, ESP, подушки безопасности SRS |
| 16 | 10А .R.WIP. — Задний стеклоочиститель и омыватель |
| 17 | 20А WIPER — Передний стеклоочиститель и омыватель |
| 18 | Резерв |
| 19 | Резерв |
| 20 | Резерв |
| 21 | 7,5А W/DEF — Обогрев боковых зеркал |
| 22 | 30А P/WIN — Электропривод стекол |
Функционирование прикуривателя в Mazda Premacy контролируется предохранителем под номером 1 в салонном блоке.
Блок предохранителей и реле под капотом
В моторном отсеке Mazda Premacy главный блок предохранителей и реле размещен слева от аккумулятора, обеспечивая надежную защиту электрических систем двигателя.
Иллюстрация расположения блока предохранителей под капотом Mazda Premacy
Схема предохранителей под капотом для Mazda Premacy
Расшифровка предохранителей в моторном блоке
| 1 | 40А HEATER — Система отопителя в салоне |
| 2 | 60А ABS — Антиблокировочная система тормозов ABS |
| 3 | 60А IG KEY — Защита ключевых электрических цепей |
| 4 | 30А PTC — Дополнительный электрический обогреватель |
| 5 | 40А GLOW — Подогрев свечей накаливания (для дизельных двигателей) |
| 6 | Резерв |
| 7 | 30А COOLING FAN — Вентилятор охлаждения двигателя |
| 8 | 40А BTN — Внутренний свет и электроцентральный замок |
| 9 | 30А AD FAN — Вентилятор кондиционера |
| 10 | 30А INJ OR FIP — Электронный блок управления двигателем ECU |
| 11 | 10А A/C — Система кондиционирования воздуха |
| 12 | 10А ST.SIG — Сигнал стартера |
| 13 | 15А HORN — Клааксон (сигнал) |
| 14 | 15А HAZARD — Аварийная сигнализация |
| 15 | 15А TAIL — Габаритные огни |
| 16 | 7,5А HEAD C/U — Защита цепей фар |
| 17 | 15А FOG — Передние противотуманные фары |
| 18 | 15А FOG — Задний противотуманный фонарь |
| 19 | 15А STOP — Сигналы торможения |
| 20 | 15А HEAD-R — Правая фара |
| 21 | 15А HEAD-L — Левая фара |
| 22 | Резерв |
| 23 | 15А HEAD HI — Дальний свет фар |
| 24 | 100А MAIN — Основной предохранитель всей электрики |
Схема расположения реле в моторном блоке Mazda Premacy
Функции реле под капотом
- Главный предохранитель
- Fuel pump relay — Реле электрического топливного насоса
- А/С relay — Реле компрессора кондиционера
- Main relay — Основное реле системы зажигания
- TNS relay — Реле габаритного освещения
- Horn relay — Реле звукового сигнала
- Headlight relay — Реле управления фарами
- Cooling fan relay — Реле вентилятора системы охлаждения
- Condenser relay — Реле конденсора кондиционера
Если у вас есть дополнения или вопросы по предохранителям и реле Mazda Premacy, поделитесь в комментариях — мы всегда рады обратной связи от владельцев.
