Предохранители Lexus GS 300 (2005–2011 гг.): расположение и замена

Lexus GS 300 третьего поколения (код S190) производился в период с 2005 по 2011 год, включая версии Lexus GS 350, Lexus GS 430 и Lexus GS 460 с разными вариантами двигателей. В этой статье мы разберем расположение всех электронных модулей управления, полное описание предохранителей и реле для Lexus GS 3 поколения, с детальными схемами блоков предохранителей, фото-иллюстрациями и примерами установки. Особо отметим предохранитель, отвечающий за прикуриватель и розетки в Lexus GS.

Положение блоков предохранителей и реле, а также функции их компонентов могут варьироваться в зависимости от года производства, уровня оснащения электроникой и региона поставки вашего Lexus GS.

Модули в интерьере

Положение модулей

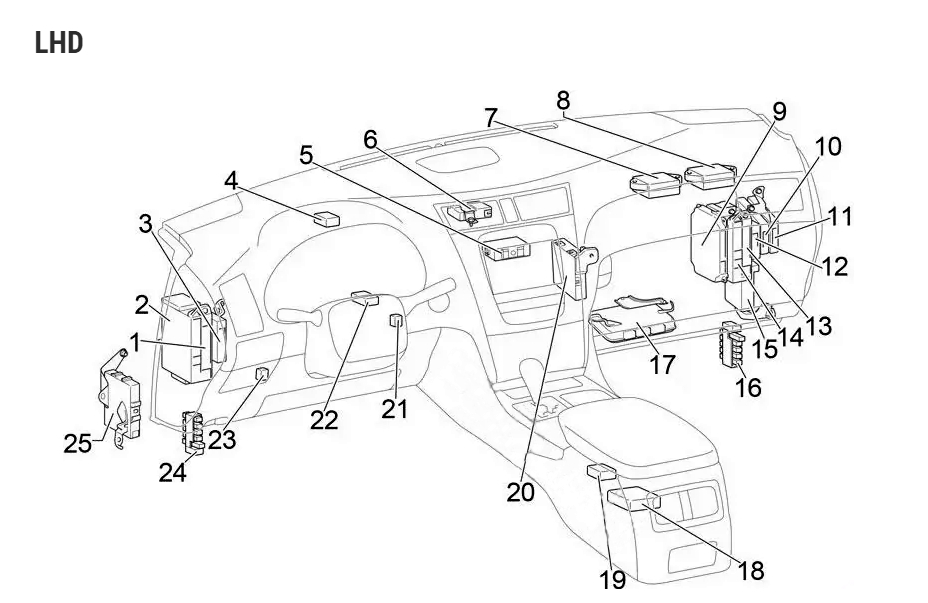

Диаграмма расположения блоков в салоне Lexus GS

Версия с левым рулем

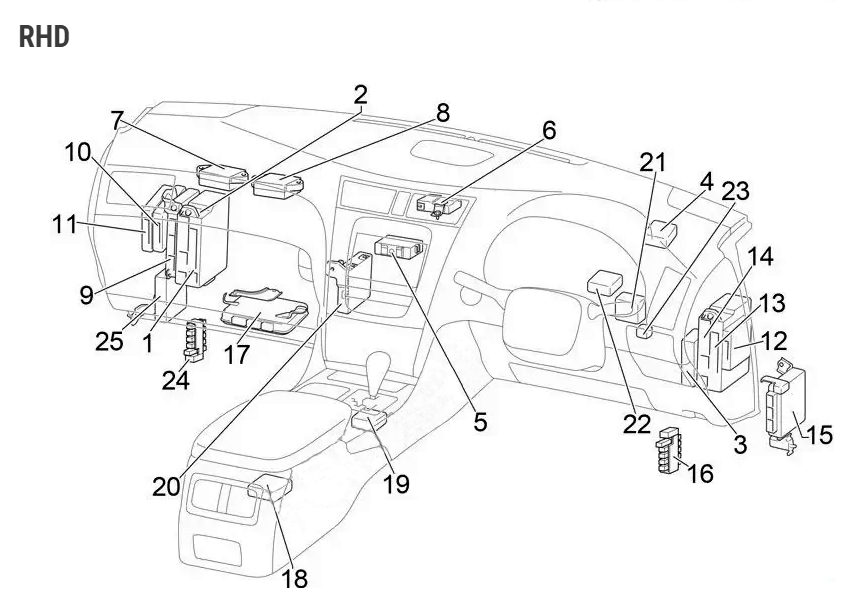

Версия с правым рулем

Подробное описание

1. Блок управления электроникой кузова (LH)
2. Блок предохранителей (LH)
3. Модуль контроля дистанции
4. Реле аварийной сигнализации и указателей поворота
5. Блок управления системой контроля давления в шинах
6. Блок управления иммобилайзером
7. Распределительный блок
8. Распределительный блок
9. Контроллер камеры
10. Блок управления парктроником
11. Блок управления питанием (Power Source Control)
12. Блок сетевого шлюза (Gateway ECU)
13. Блок управления электроникой кузова (RH)
14. Блок предохранителей (RH)
15. Блок управления абсорбером
16. Распределительный коннектор
17. Блок управления рулевым управлением
18. Блок управления подушками безопасности
19. Блок управления блокировкой селектора коробки передач
20. Усилитель кондиционера
21. Блок управления блокировкой руля
22. Блок управления рулевой колонкой
23. Блок управления наружными зеркалами (Outer Mirror)
24. Распределительный коннектор
25. Блок управления корректором фар

Блок предохранителей слева

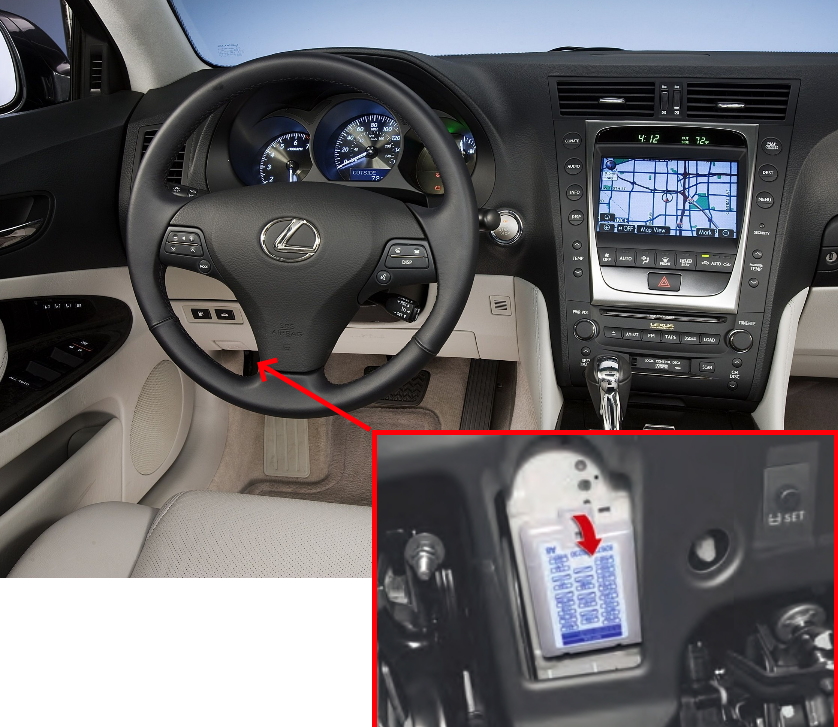

Левый блок предохранителей в Lexus GS 3G размещен под приборной панелью для удобного доступа.

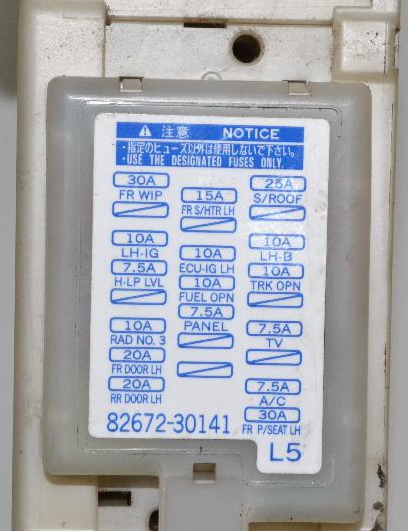

Проверяйте схемы на крышке блока для точного соответствия вашей модели Lexus GS.

Диаграмма предохранителей

Расшифровка предохранителей и реле Lexus GS 3G

1	30A FR P/SEAT LH — Электропривод переднего левого сиденья
2	7,5A A/C — Кондиционер
3	—
4	7,5A TV — Аудио система, кондиционер, камера заднего вида
5	—
6	10A TRK OPN — Актуатор замка багажника
7	10A LH-B — Противоугонная система
8	—
9	25A S/ROOF — Люк
10	—
11	—
12	7,5A PANEL — Подсветка кнопок на руле, аудио система, освещение перчаточного ящика, подсветка селектора коробки передач, подсветка в подлокотнике, подсветка прикуривателя, подсветка переключателя адаптивной подвески, кондиционер, подсветка выключателя VSC off, подсветка переключателе подогрева и вентиляции сидений
13	10A FUEL OPEN — Актуатор лючка бензобака, актуатор замка багажника
14	10A ECU-IG LH — VSC, ECB, круиз-контроль, динамический круиз-контроль, G-сенсор, датчик рыскания, EPS, VGRS, камера заднего вида, полный привод, люк, датчик дождя, передний контроллер
15	—
16	15A FR S/HTR LH — Подогрев и вентиляция переднего левого сиденья
17	20A RR DOOR LH — Блок управления задней левой дверью (блокировка замка, подсветка, стеклоподъемник)
18	20A FR DOOR LH — Блок управления передней левой дверью (блокировка замка, электропривод зеркала, подсветка, обогрев зеркала, стеклоподъемник)
19	10A RAD NO.3 — Аудио система
20	—
21	7,5A H-LP LVL — AFS, автоматический корректор света фар
22	10A LH-IG — Система зарядки, омыватели фар, обогрев заднего стекла, датчик выхлопных газов, вентилятор системы охлаждения, блок управления задней левой дверью, блок управления передней левой дверью, реле аварийной сигнализации и указателей поворота, автоматическая коробка передач, преднатяжитель ремня безопасности, система помощи при парковке
23	—
24	30A FR WIP — Стеклоочиститель и омыватель

Блок предохранителей справа

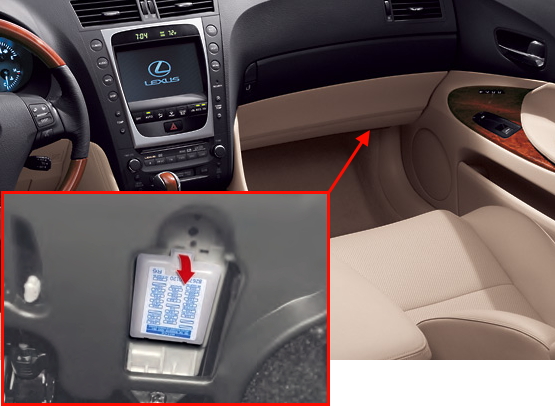

Правый блок предохранителей в интерьере Lexus GS третьего поколения установлен под панелью приборов.

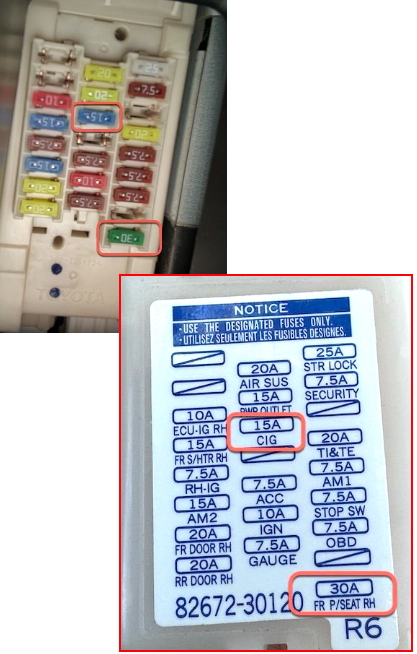

Фото-пример блока

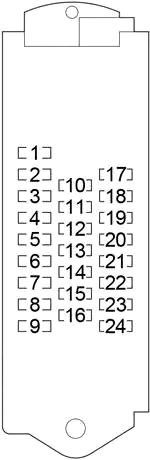

Диаграмма

Функции предохранителей в Lexus GS fuse box

1	30A FR P/SEAT RH — Электропривод переднего правого сиденья
2	—
3	7,5A ODB — Диагностический разъем
4	7,5A STOP SW — Лампы стоп-сигнала, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система запуска, ECB, VSC , блокировка селектора коробки передач
5	7,5A AM1
6	20A TI & TE — Система регулировки наклона и высоты рулевой колонки, мультиплексная система
7	—
8	7,5A SECURITY — Система бесключевого доступа с кнопкой запуска
9	25A STR LOCK — Блокировка руля
10	7,5A GAUGE — Комбинация приборов
11	10A IGN — Система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, подушки безопасности, лампы стоп-сигнала/ задний габаритный свет, блокировка руля, ECB, система Lexus Link, система классификации пассажира
12	7,5A ACC — Мультиплексная система, система бесключевого доступа с кнопкой запуска, камера заднего вида, аудио система, кондиционер, система Lexus Link
13	—
14	15A CIG — Прикуриватель
15	15A PWR OUTLET — Розетка
16	20A AIR SUS — Пневмоподвеска
17	Блок управления задней правой дверью (блокировка замка, подсветка, стеклоподъемник)
18	20A RR DOOR RH — Блок управления передней правой дверью (блокировка замка, электропривод зеркала, подсветка, обогрев зеркала, стеклоподъемник), мультиплексная система
19	15A AM2 — Система запуска
20	7,5A RH-IG — Подогрев сидений, блок управления задней правой дверью, блок управления передней правой дверью, преднатяжитель ремня безопасности, система помощи при парковке, конденсатор, переключатель освещения (подрулевой переключатель)
21	15A FR S/HTR RH — Подогрев и вентиляция переднего правого сиденья
22	10A ECU-IG RH — Система регулировки наклона и высоты рулевой колонки, мультиплексная система, система бесключевого доступа с кнопкой запуска, аудио система, кондиционер, блокировка селектора коробки передач, система контроля давления в шинах, переключатель освещения (подрулевой переключатель), передний стабилизатор, задний стабилизатор, конвертер DC/DC
23	—
24	—

Предохранители 14 (15A CIG) и 15 (15A PWR OUTLET) отвечают за работу прикуривателя и дополнительных розеток в Lexus GS.

Модули в моторном отсеке

Положение

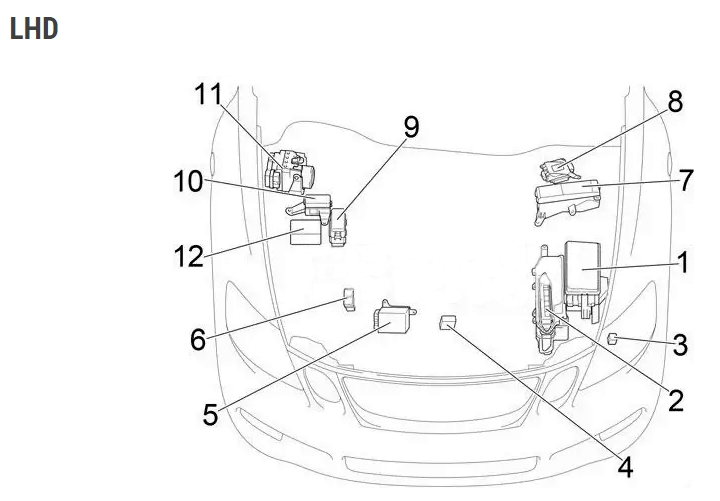

Общая диаграмма расположения блоков под капотом Lexus GS 3G

Левый руль

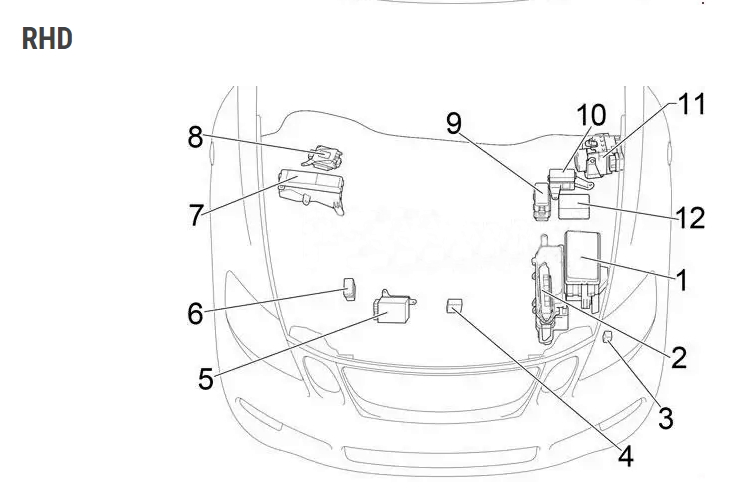

Правый руль

Подробное описание

1. Блок предохранителей и реле №1
2. Блок управления двигателем
3. Реле омывателей фар
4. Блок управления вентилятором системы охлаждения двигателя
5. Блок управления форсунками (EDU)
6. Блок реле №1
7. Блок предохранителей и реле №2
8. Блок управления усилителем рулевого управления
9. 3UZ-FE: Блок реле №2
10. 3GR-FSE, 3GR-FE: Блок реле №2
11. 3GR-FSE, 3GR-FE: Блок управления системой курсовой устойчивости
12. 3UZ-FE: Блок управления системой курсовой устойчивости

Блок предохранителей и реле №1

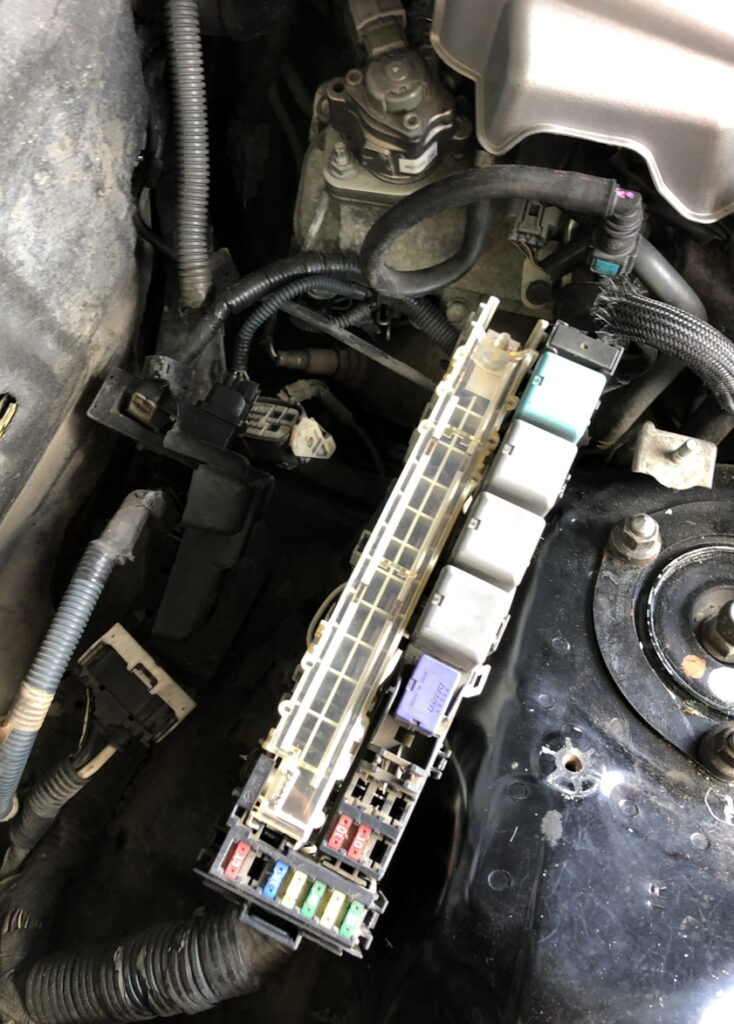

Фото блока предохранителей под капотом Lexus GS

Диаграмма

Расшифровка для engine fuse box Lexus GS

1	10A IG2 — Вентилятор системы охлаждения
2	10A EFI NO.2 — Топливная система, система выпуска, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, насос обнаружения утечек системы улавливания паров топлива
3	15A H-LP R LWR — Ближний правый свет
4	15A H-LP L LWR — Ближний левый свет
5	30A H-LP CLN — Омыватели фар
6	30A STB-AM — DC/DC конвертер
7	7,5A A/C COMP — Кондиционер
8	25A DEICER — Обогрев зоны парковки щеток стеклоочистителя
9	30A FR CTRL-AM — Передний противотуманный свет, габаритный свет, омыватель лобового стекла
10	25A FR CTRL-B — Дальний свет, звуковой сигнал
11	15A A/F — Датчик соотношения воздух топливо
12	10A ETCS — Дроссельная заслонка
13	7,5A ALT-S — Система зарядки
14	25A INJ2 — 1UR-FE (GS460): Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
15	—
16	—
17	—
18	—
19	15A H-LP UPR — Дальний свет
20	10A HORN — Звуковой сигнал
21	20A WASHER — Омыватель лобового стекла
22	10A FR TAIL — Передний габаритный свет
23	15A FR FOG — Передний противотуманный свет
24	—
25	25A F/PMP — Топливный насос
26	20A EFI — 3UZ-FE (GS430), 1UZ-FE (GS460): Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
	25A EFI — 3GR-FSE, 3GR-FE (GS300): Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
27	20A INJ — Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
Реле в engine relay box
R1	Муфта компрессора кондиционера (A/C COMP)
R2	Зажигание (IG 2)
R3	Датчик соотношения воздух топливо (A/F)
R4	—
R5	—
R6	Стартер (ST CUT)
R7	Топливный насос (F/PMP)
R8	—
R9	—
R10	—

Блок предохранителей и реле №2

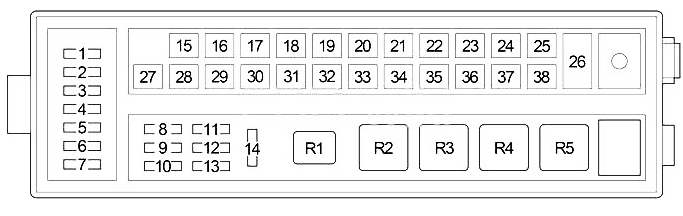

Диаграмма

Расшифровка fuse and relay box №2

1	10A ECU-B — VGRS, EPS, блок управления сиденьем водителя, система Lexus Link
2	10A ABS MAIN3 — ECB
3	15A TURN-HAZ — Аварийная сигнализация и указатели поворота
4	20A IG2 MAIN — Предохранители: «IG2», «GAUGE», «IGN»
5	30A RAD NO.2 — Аудио система
6	20A D/C CUT — Предохранители: «DOME», «MPX-B»
7	30A RAD NO.1 — Аудио система
8	10A MPX-B — Мультиплексная система, передний контроллер, система управления дверями (центральный замок, стеклоподъемники, электропривод зеркал, обогрев зеркал), электропривод сидений, датчики руля, система регулировки наклона и высоты рулевой колонки, переключатель освещения (подрулевой переключатель), комбинация приборов
9	10A DOME — Освещение салона, освещение пространства для ног, подсветка зеркал в солнцезащитных козырьках, комбинация приборов, подсветка селектора коробки передач, Steering spot light
10	10A CDS — Помехоподавляющий фильтр
11	10A ABS MAIN2 — ECB
12	30A ABS MOTOR — ABS
13	10A ABS MAIN1 — ABS, конденсатор
14	—
15	60A E/G-B — Предохранители: «FR CTRL BATT», «ECTS», «ALT-S»
16	—
17	50A ABS1 — VSC, предохранители: «ABS MAIN1», «ABS MAIN2»,  «ABS MTR»
18	30A RH J/B-B — Предохранители: «AM2», «DOOR FR», «DOOR RR»
19	40A VGRS
20	30A MAIN — Предохранители: «H-LP R LWR», «H-LP L LWR»
21	30A STARTER — Система запуска
22	30A LH J/B-B — Предохранители: «FL DOOR», «RL DOOR», «RND NO.3»
23	60A P/I-B — Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
24	80A EPS — Электроусилитель руля (EPS)
25	—
26	150A ALT — Предохранители: «RH J/B-AM», «LH J/B-AM», «E/G-AM», «RR JB», «HEATER», «DEFOG», «FAN1», «FAN2», «ABS2», «ABS MOTOR», «ABS MAIN1», «ABS MAIN2»
27	80A RR J/B — Предохранители: «STOP LP R», «STOP LP L», «RR-B», «RR TAIL», «RR FOG», «RR-IG1», «PSB», «RR S/SHADE»
28	50A GLW PLG1 — Свечи накаливания
29	80A RH J/B-AM — Предохранители: «AM1», «OBD», «STOP SW», «TI&TE», «PWR OUTLET», «FR P/SEAT RH», «STR LOCK», «ECU-IG RH», «RH-IG», «ACC», «CIG», «SECURITY», «FR S/HER RH», «AIR SUS»
30	30A ABS2 — VSC, ABS
31	50A DEFOG — Обогрев заднего стекла, помехоподавляющий фильтр
32	40A CDS — Вентилятор системы охлаждения
33	40A FAN1 — Вентилятор системы охлаждения
34	50A HEATER — Отопитель
35	50A GLW PLG2 — Свечи накаливания
36	60A E/G-AM — Предохранители: «H-LMP CLN», «FR CTRL-AM», «A/C COMP»
37	80A LH J/B-AM — Предохранители: «S/ROOF», «FR P/SEAT LH», «TV», «FR S/HTR LH», «FR WIP», «H-LP LVL», «LH-IG», «FUEL OPEN», «A/C», «PANEL», «LH-B»
38	60A FAN2 — Вентиляторы системы охлаждения
Реле
R1	Стартер
R2	Вентилятор системы охлаждения (FAN MAIN)
R3	Фары (HEAD LP)
R4	Электроусилитель руля (EPS)
R5	Обогрев заднего стекла (DEFOG)

Блок реле №1

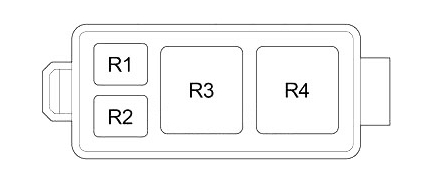

Диаграмма

Функции реле

• R1
• R2
• R3 — PTC отопитель (GLW RLY1)
• R4 — PTC отопитель (GLW RLY2)

Блок реле №2

Диаграмма

Функции реле для ABS системы

R1	3UZ–FE: ABS (ABS MAIN1)
	3GR–FSE, 3GR–FE: ABS (ABS MOTOR1)
R2	3UZ–FE: ABS (ABS MAIN2)
R3	3UZ–FE: ABS (ABS MOTOR1)
R4	ABS (ABS MOTOR2)

Модули в багажнике

Положение

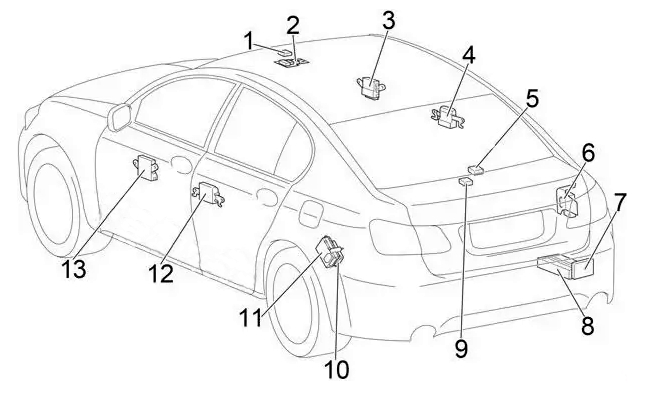

Диаграмма расположения блоков в багажнике Lexus GS 3 поколения

Подробное описание

1. Блок управления люком
2. Распределительный блок
3. Блок управления передней правой дверью
4. Блок управления задней правой дверью
5. Датчик света
6. Блок управления электронным ключом
7. Ресивер центрального замка
8. Аудио усилитель
9. Реле задней шторки
10. Блок управления ремнями безопасности
11. Блок предохранителей
12. Блок управления задней левой дверью
13. Блок управления передней левой дверью

Блок предохранителей в багажнике

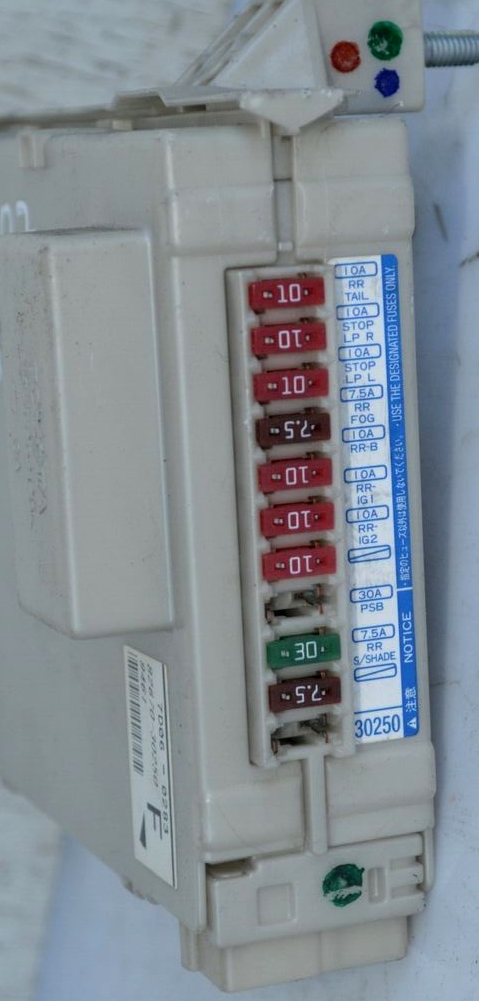

Фото-пример установки блока

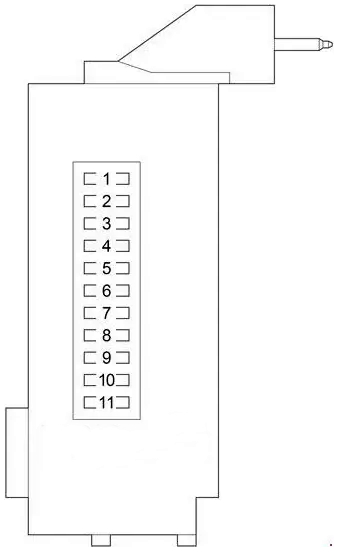

Диаграмма

Описание для trunk fuse box

1. 10A RR TAIL — Задний габаритный свет, освещение номерного знака
2. 10A STOP LP R — Дополнительный стоп-сигнал
3. 7.5A STOP LP L — Лампы стоп-сигнала, лампы заднего хода / 10A Лампы стоп-сигнала, лампы заднего хода
4. 10A RR FOG — Задний противотуманный свет
5. 10A RR-B — Освещение багажного отсека
6. 10A RR-IG1 — Ремни безопасности с превентивной функцией, система натяжения ремней безопасности, A/P UNIT, задняя шторка
7. 10A RR-IG2
8. —
9. 30A PSB — Ремни безопасности с превентивной функцией
10. 7.5A RR S/SHADE — Задняя шторка
11. —

Дополнительно предусмотрен отдельный блок предохранителей для стабилизаторов и конвертера.

Диаграмма дополнительного блока

Функции

1. 50A STB FR — Передний стабилизатор
2. 30A STB RR — Задний стабилизатор
3. 30A STB DC/DC — Конвертер DC/DC



Если у вас есть полезные дополнения по предохранителям Lexus GS, делитесь в комментариях.
