Lexus ES 300 и ES 330 четвертого поколения (кузов V30) производились в период с 2001 по 2006 год. В этой статье мы подробно разберем расположение электронных блоков управления, схемы предохранителей и реле для Lexus ES 330 и ES 300, включая фото и примеры. Особое внимание уделим предохранителю прикуривателя, а также другим ключевым элементам электрической системы автомобиля.
Функции предохранителей и реле могут варьироваться в зависимости от года выпуска, региона сборки и комплектации вашего Lexus ES 300/330. Всегда проверяйте актуальные схемы.
Блоки в салоне
Расположение

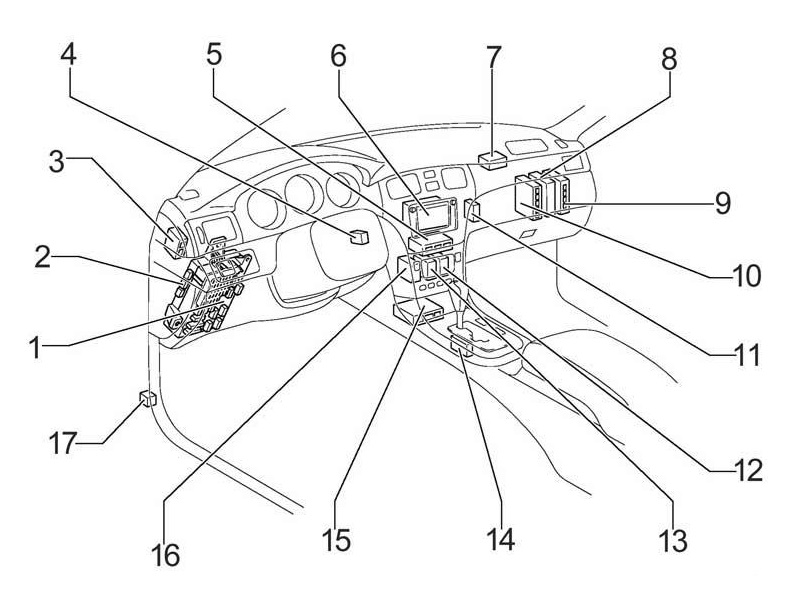

Общая схема расположения блоков предохранителей и реле
Назначение элементов
- Блок предохранителей салона
- Блок управления электроникой кузова
- Блок регулировки подвески
- Усилитель сигнала ключа-транспондера
- Блок климат-контроля и кондиционера
- Мультимедийная система с экраном
- Блок охранной системы
- Аудиоусилитель (не для MARK LEVINSON)
- Skid Control ECU
- Блок управления мотором
- Распределительный блок
- Модуль памяти боковых зеркал
- Блок коррекции фар
- Блок фиксации селектора АКПП
- Центральный модуль подушек безопасности
- Реле дворников
- Реле поворотников
Блок предохранителей салона
Основной блок предохранителей в салоне Lexus ES 300/330 размещен в нижней секции торпедо, слева от водителя, под пластиковой крышкой. Это удобное место для быстрой замены предохранителей, включая предохранитель прикуривателя.
Реле поворотников установлено отдельно на левой стойке автомобиля.
Схема предохранителей на крышке блока
Проверяйте функции предохранителей по схеме на крышке вашего блока для точной идентификации.
Детальная схема блока предохранителей салона
Расшифровка предохранителей в салоне Lexus ES 300/330
| 1 | 10А ECU−B — ABS, кондиционер, часы, приборная панель, круиз-контроль, АКПП ECU, индикатор АКПП, двигатель ECU, иммобилайзер, фары, салонное освещение, зуммер ключа, автоотключение поворотников, люк, кузов ECU, аудио, навигация, стеклоподъемники, зуммер ремня, охрана, центральный замок, стабилизация |
| 2 | 7,5А DOME — Подсветка зажигания, салонное освещение, персональные лампы, зеркало подсветка, гаражные ворота, часы, внешняя температура, мультидисплей |
| 3 | 15А CIG — Прикуриватель и зарядка устройств |
| 4 | 5А ECU−ACC — Часы, приборы, кузов ECU, зеркала ECU |
| 5 | 10А RAD NO.2 — Аудиосистема, навигация, мультимедиа |
| 6 | 15А POWER POINT — 12V розетка |
| 7 | 20А RAD NO.1 — Аудио, навигация, радио |
| 8 | 10А GAUGE1 — Приборы, часы, температура, мультидисплей, селектор АКПП, зуммер ремня |
| 9 | 10А ECU−IG — ABS, автоосвещение, фары, салон, зуммер ключа, люк, кузов ECU, стеклоподъемники, охрана, центральный замок |
| 10 | 25А WIPER — Ветровики и дворники |
| 11 | 10А HTR — Обогрев и кондиционер |
| 12 | 10А MIR HTR — Подогрев боковых зеркал |
| 13 | 5А AM1 — Запуск двигателя |
| 14 | 15А FOG — Противотуманки спереди |
| 15 | 15А SUN−SHADE — Электрозанавеска сзади |
| 16 | 10A GAUGE2 — Автозатемнение зеркала, компас, люк, задний ход, АКПП индикатор, круиз |
| 17 | 10A PANEL — Перчатка подсветка, часы, температура, мультидисплей, приборы, овердрайв |
| 18 | 10A TAIL — Габариты, номерной знак |
| 19 | 20A PWR NO.4 — Левый задний стеклоподъемник |
| 20 | 20A PWR NO.2 — Водительский стеклоподъемник, блокировка пассажира |
| 21 | 7,5A OBD — Диагностический порт OBD-II |
| 22 | 20A SEAT HTR — Подогрев передних сидений |
| 23 | 15A WASHER — Омыватель стекла |
| 24 | 10A FAN RLY — Вентилятор охлаждения |
| 25 | 15A STOP — Тормозные огни, высокий стоп, ABS, круиз |
| 26 | 5A FUEL OPEN — Крышка топливного бака |
| 27 | 25A DOOR NO.2 — Кузов ECU (замки, беспроводной доступ, авто锁定) |
| 28 | 25A AMP — Аудиоусилитель |
| 29 | 20A PWR NO.3 — Правый задний стеклоподъемник |
| 30 | 30A PWR SEAT — Электрорегулировка сидений |
| 31 | 30A PWR NO.1 — Водительский стеклоподъемник, водительская дверь, люк |
| 32 | 40A DEF — Обогрев заднего стекла |
Предохранитель прикуривателя — это элемент №3 на 15А, отвечающий за работу розетки и зарядку гаджетов в Lexus ES 330.
На задней стороне блока могут быть закреплены дополнительные реле для надежной работы электрики.
Расшифровка реле в салоне
| R1 | Противотуманные фары |
| R2 | Габаритные огни |
| R3 | Вспомогательное реле |
| R4 | Обогрев заднего стекла |
| R5 | Система зажигания |
| R6 | Стеклоподъемники |
Дополнительные модули в салоне
Схема дополнительных блоков

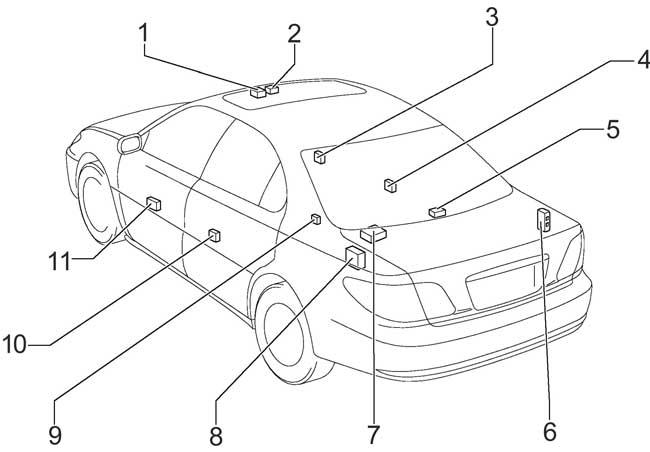

Обозначения дополнительных элементов
- Распределительный блок электрики
- Модуль люка
- ECU передней пассажирской двери
- ECU задней правой двери
- Реле задней шторки
- Аудиоусилитель MARK LEVINSON
- Навигационный блок
- Телефонный модуль
- Контроль ламп
- ECU задней левой двери
- ECU водительской двери
Блоки в моторном отсеке
Расположение

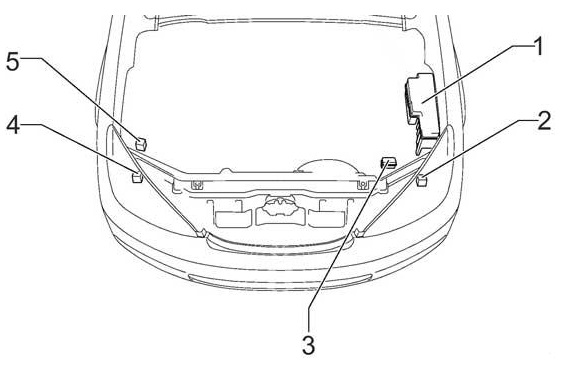

Схема расположения блоков под капотом Lexus ES 300/330
Описание компонентов
- Главный блок предохранителей и реле
- ECU левой фары
- Реле ABS
- ECU правой фары
- Skid Control модуль
Главный блок предохранителей и реле под капотом
В моторном отсеке основной блок предохранителей Lexus ES 330 и реле установлен слева, рядом с аккумулятором. Это критическая зона для защиты высокомощных систем, таких как ABS и двигатель.
Схема блока под капотом
Функции предохранителей и реле под капотом
| 1 | 100А ALT — 2AZ-FE (2002-2003): Защищает предохранители: «DEF”, «PWR NO.1”, «PWR NO.2”, «PWR NO.3”, «PWR NO.4”, «STOP”, «DOOR NO.2”, «OBD”, «PWR SEAT”, «FUEL OPEN”, «FOG”, «AMP”, «PANEL”, «TAIL”, «AM1”, «CIG”, «POWER POINT”, «RAD NO.2”, «ECU-ACC”, «GAUGE1”, «GAUGE2”, «ECU-IG”, «WIPER”, «WASHER”, «HTR (10 A)”, «SEAT HTR”, и «SUN-SHADE” |
| 120А ALT — 1MZ-FE, 3MZ-FE, 2AZ-FE (2003-2006): Защищает те же цепи в генераторной системе | |
| 2 | 60А ABS NO.1 2002-2003: ABS, VSC, TRAC, Brake Assist |
| 50А ABS NO.1 — 2003-2006: ABS, VSC, TRAC, Brake Assist | |
| 3 | 15А HEAD LH LWR — Левый ближний свет, приборы, туманки, кузов ECU |
| 4 | 15А HEAD RH LWR — Правый ближний свет, корректор фар, кузов ECU |
| 5 | 5А DRL — Дневные ходовые огни |
| 6 | 10А A/C — Система кондиционирования |
| 7 | Не используется |
| 8 | Не используется |
| 9 | Не используется |
| 10 | 40А MAIN — Фары: «HEAD LH LWR”, «HEAD RH LWR”, «HEAD LH UPR”, «HEAD RH UPR” и «DRL” |
| 11 | 40А ABS No.2 — ABS, VSC, TRAC, Brake Assist |
| 12 | 30А RDI — Радиаторный вентилятор |
| 13 | 30А CDS — Кондиционерный вентилятор |
| 14 | 50А HTR — Магнитный клапан кондиционера |
| 15 | 30А ADJ PDL — Электронный дроссель |
| 16 | 30А ABS No.3 — ABS, VSC, TRAC, Brake Assist |
| 17 | 30А AM2 — Запуск, «IGN” и «IG2” |
| 18 | 10А HEAD LH UPR — Левый дальний свет |
| 19 | 10А HEAD RH UPR — Правый дальний свет |
| 20 | 5А ST — Приборы, стартер, зажигание |
| 21 | 5А TEL — Система hands-free |
| 22 | 5А ALT-S — Зарядка АКБ |
| 23 | 15А IGN — Система зажигания |
| 24 | 10А IGN2 — ABS, зарядка, приборы, круиз, АКПП ECU, АКПП индикатор, двигатель ECU, ремень зуммер, VSC, TRAC |
| 25 | 25А DOOR1 — Кузов ECU, охрана, центральный замок |
| 26 | 20А EFI — Круиз, АКПП ECU, АКПП индикатор, двигатель ECU |
| 27 | 10А HORN — Клаксон |
| 28 | 30А D.C.C — «ECU-B”, «RAD NO.1” и «DOME” |
| 29 | 25А A/F — Двигатель ECU (смесь воздух-топливо) |
| 30 | Не используется |
| 31 | 10А ETCS — Двигатель ECU, круиз |
| 32 | 15А HAZ — Поворотники, аварийка |
| R1 | Не используется |
| R2 | Не используется |
| R3 | DRL (№2) |
| R4 | DRL (№3) |
| R5 | Радиаторный вентилятор (№2) |
| R6 | DRL (№4) |
| R7 | Электронный дроссель |
| R8 | Радиаторный вентилятор (№3) |
| R9 | Компрессор кондиционера |
| R10 | A/F сенсор |
| R11 | Кондиционер |
| R12 | Стартер/зажигание |
| R13 | Фары |
| R14 | Радиаторный вентилятор (№1) |
| R15 | VSV вакуумный клапан |
| R16 | Клаксон |
| R17 | Двигатель ECU |
Вспомогательный блок
Расположен вблизи аккумуляторной батареи для поддержки тормозных систем.
Схема вспомогательного блока
Обозначения
- 1 — 7,5А ABS NO.4 — ABS, VSC, TRAC, Brake Assist
- R1 — Не используется
- R2 — ABS насос
- R3 — ABS реле
Это полное руководство по предохранителям и реле Lexus ES 300/330 V30. Если у вас есть дополнения или вопросы по замене, оставляйте в комментариях.
