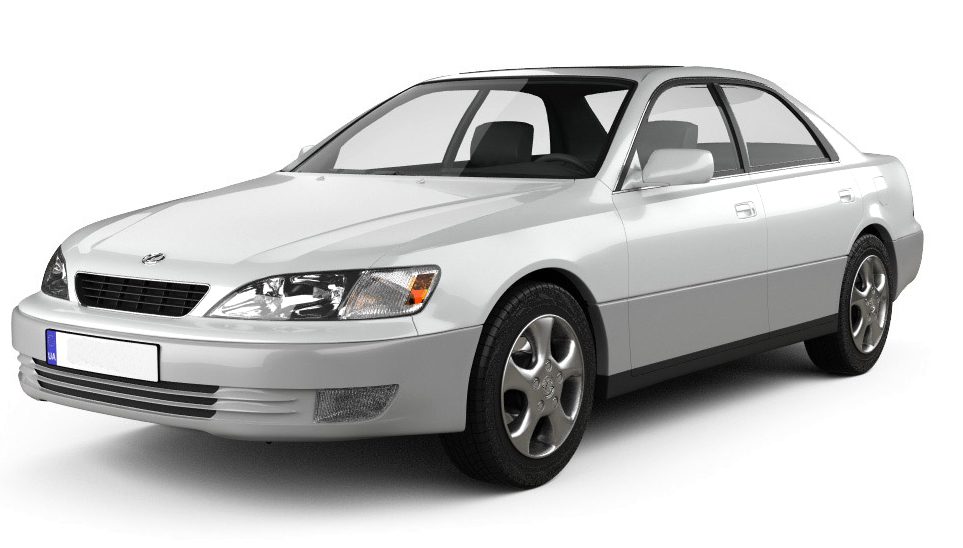

Автомобиль Lexus ES 250 и 300 третьего поколения с кузовом XV20 выпускался с 1996 по 2001 год, включая 1997, 1998, 1999 и 2000 годы, и за это время претерпел рестайлинг. В этой статье мы рассмотрим расположение электронных блоков управления, детальную распиновку предохранителей и реле для Lexus ES 250 300 3 поколения, с примерами схем, фотографий блоков предохранителей Lexus ES и описанием их функций. Особо выделим предохранитель прикуривателя Lexus ES 250/300.
Положение блоков и функции их элементов могут варьироваться в зависимости от года производства, комплектации и рынка сбыта вашего Lexus ES 250/300.
Расположение блоков в салоне
Положение блоков

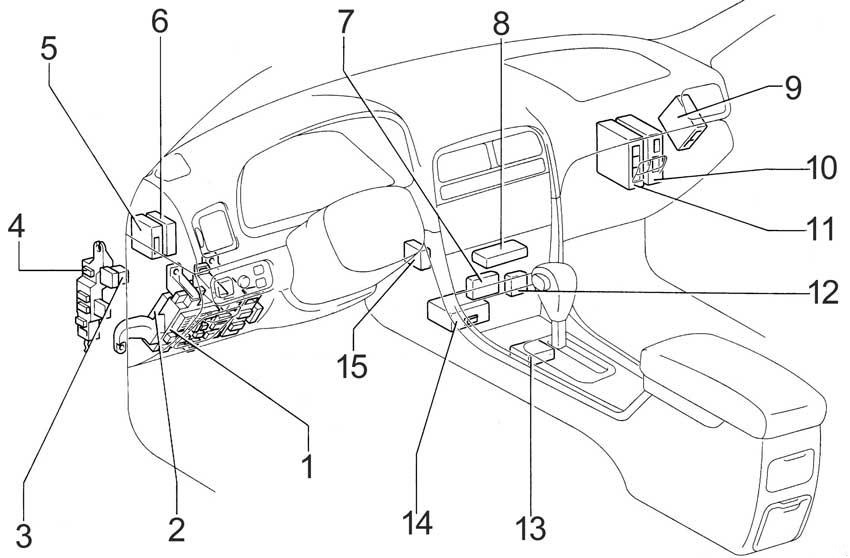

Диаграмма расположения блоков в интерьере
Расшифровка компонентов
- Основной блок предохранителей салона
- Интегрированное реле
- Реле указателей поворота
- Реле передних противотуманных фар
- Электронный блок круиз-контроля
- Модуль регулируемой подвески
- Контрольный блок охранной сигнализации
- Блок управления климат-контролем
- ECU ABS или ECU ABS с контролем тяги
- Аудиоусилитель
- Блок управления мотором
- Центральный замок
- Блокировка селектора АКПП
- Центральный модуль SRS (подушки безопасности)
- Реле DRL (дневных ходовых огней)
Салонный блок предохранителей
Этот блок размещен в нижней секции приборной панели, позади бардачка.
Проверяйте данные по схеме на крышке вашего блока предохранителей Lexus ES.

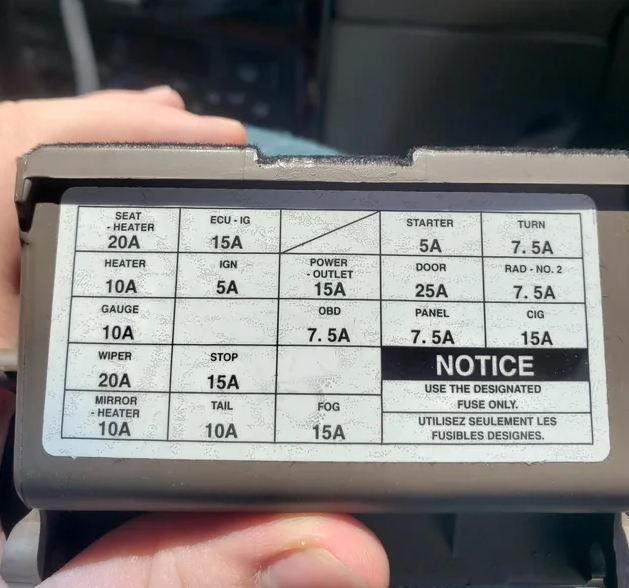

Пример маркировки на крышке блока

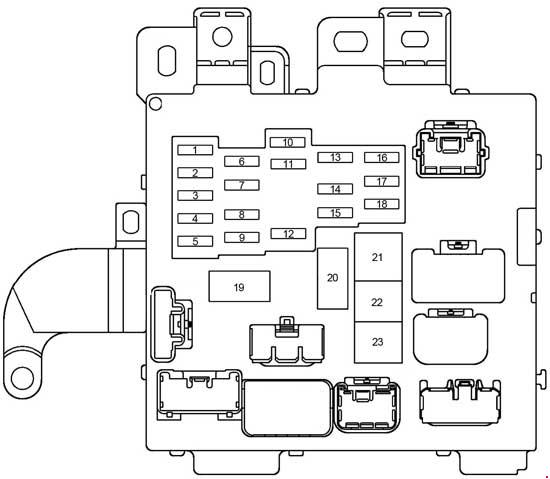

Диаграмма предохранителей
Функции предохранителей
| 1 | 20A SEAT−HEATER — Обогрев сидений, подогрев сидений Lexus ES |
| 2 | 10A HEATER — Система кондиционирования, обогрев заднего стекла, стартер |
| 3 | 10A GAUGE — Панель приборов, лампы заднего хода, круиз-контроль, зарядка АКБ, DRL, traction control, стеклоподъемники, зуммер, индикаторы сервиса |
| 4 | 20A WIPER — 1996-1998: Стеклоочиститель, омыватель |
| 25A WIPER — 1999-2001: Стеклоочиститель, омыватель | |
| 5 | 10A MIRROR−HEATER — Подогрев боковых зеркал |
| 6 | 15A ECU−IG — Круиз-контроль, ABS, антенна, SRS, преднатяжители ремней, alarm, lockout АКПП, traction, DRL, remote control, EFI |
| 7 | 5A IGN — Панель приборов, зарядка, SRS, EFI, преднатяжители |
| 8 | 15A STOP — Стоп-сигналы, cruise control, high-mount stop, ABS, EFI, shift lock |
| 9 | 10A TAIL — Габаритные огни, номерной знак, DRL, EFI |
| 10 | 15A POWER−OUTLET — Автомобильная розетка 12V |
| 11 | 7,5A OBD — Диагностический порт OBD-II |
| 12 | 15A FOG — Передние противотуманки |
| 13 | 5A STARTER — Панель приборов, EFI |
| 14 | 25A DOOR — Центральный замок, alarm, топливная дверца |
| 15 | 7,5A PANEL — Приборы, аудио, прикуриватель, подсветка бардачка, панели, часы, индикаторы, AC panel, пепельница, hazards, DRL, seat heater, rear defogger, АКПП shift, Lexus ES illumination |
| 16 | 7,5A TURN — Поворотники |
| 17 | 7,5A RAD−NO.2 — Аудиосистема, антенна |
| 18 | 15A CIG — Прикуриватель, shift lock, mirrors, alarm, central lock, SRS, pretensioners, mirror heater, AC |
| 19 | Noise filter |
| 20 | Noise filter |
| 21 | 40А DEF — Обогрев заднего стекла defroster |
| 22 | 30A PWR — Электростеклоподъемники, электрические сиденья, sunroof |
| 23 | 40A AM1 — 1996-1999: Омыватель фар |
| 40A AM1 — 2000-2001: Электростеклоподъемники, сиденья, люк |
Предохранитель прикуривателя в Lexus ES 250/300 маркирован как номер 18 номиналом 15A.
На задней панели блока размещены реле для различных систем.

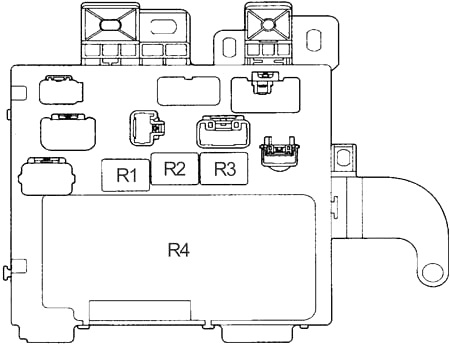

Диаграмма реле
Маркировка реле
| R1 | Реле питания (стеклоподъемники, люк, электросиденья) |
| R2 | Реле обогрева заднего стекла |
| R3 | Реле габаритных огней |
| R4 | Мультиреле |
Вспомогательные компоненты

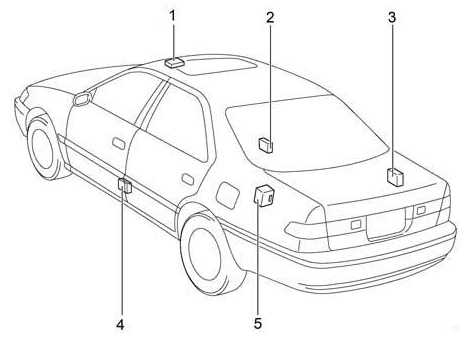

Диаграмма
Положение
- Реле и контроллер люка
- Датчик SRS
- Блок антенны
- Датчик SRS
- Монитор неисправных ламп
Блоки в моторном отсеке
Положение

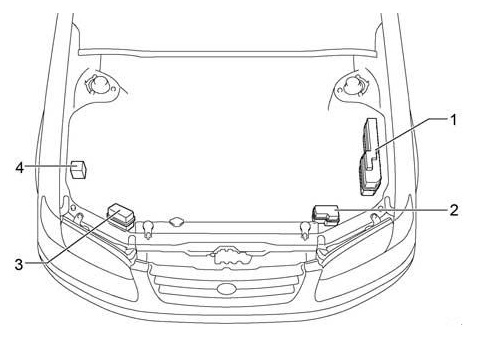

Диаграмма расположения подкапотных блоков
Расшифровка
- Главный блок предохранителей и реле
- Блок 1 (левый)
- Блок 2 (правый)
- ECU и актуатор ABS
Главный блок предохранителей и реле
В моторном отсеке основной блок предохранителей и реле под капотом расположен слева, под пластиковой крышкой.

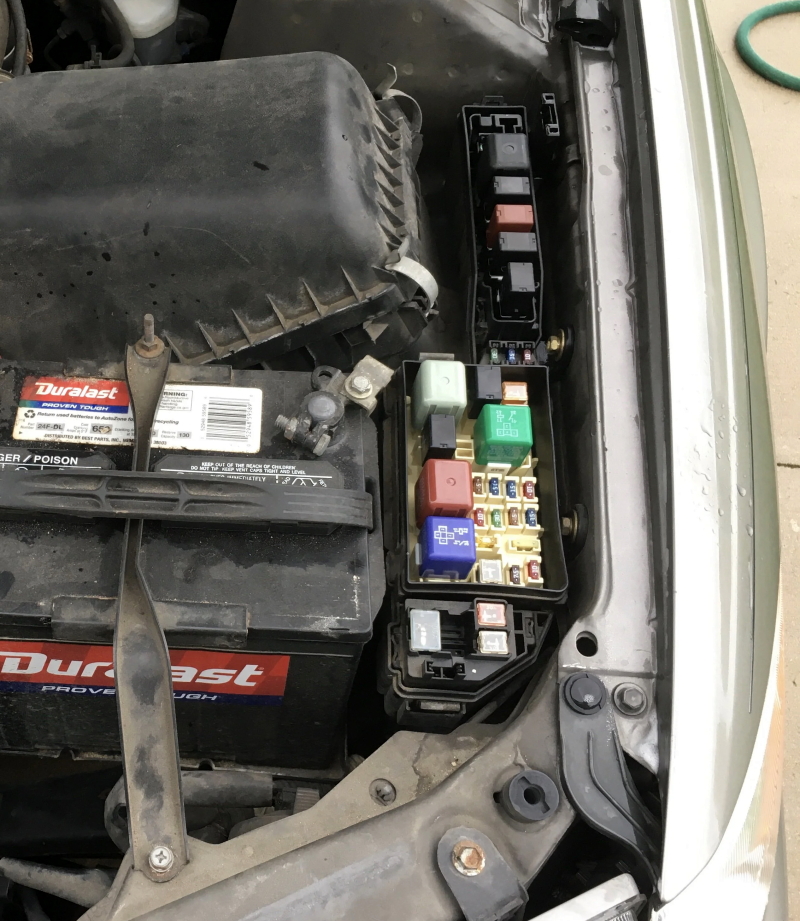

Фотография блока

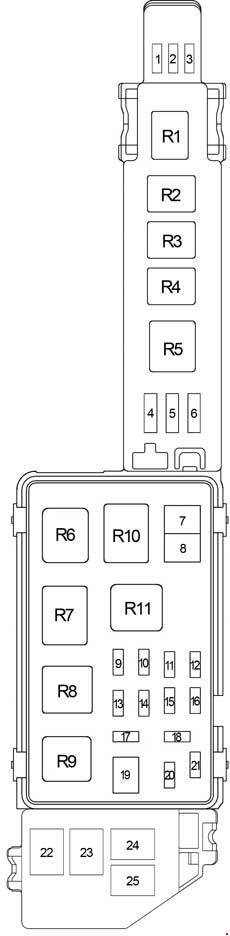

Схема блока
Назначение элементов
| 1 | 25A A/F HTR — 1999-2001: Датчик A/F ratio |
| 2 | Не используется |
| 3 | 10A A/C — Система кондиционирования |
| 4 | 10A Спаренный предохранитель |
| 5 | 15A Спаренный предохранитель |
| 6 | 30A Спаренный предохранитель |
| 7 | 30A CDS — Охлаждающий вентилятор |
| 8 | 30A RDI — Охлаждающий вентилятор |
| 9 | 5A ALT−S — Зарядка батареи |
| 10 | 15A HEAD (RH) — 1996-1999: Правая фара (high beam) |
| 20A HEAD (RH) — 2000-2001: Правая фара (high beam) | |
| 11 | 15A EFI — Электронный впрыск топлива |
| 12 | 10A HORN — Клааксон, alarm |
| 13 | 10A HAZ — 1996-1999: Хazard lights |
| 15A HAZARD — 2000-2001: Хazard lights | |
| 14 | 30A AM2 — Приборы, SRS, pretensioners, EFI, fuses IGN/STARTER |
| 15 | 5A TEL — Мобильный телефон |
| 16 | 15A HEAD (LH) — 1996-1999: Левая фара |
| 20A HEAD (LH) — 2000-2001: Левая фара | |
| 17 | 20A RADIO NO.1 — Аудиосистема |
| 18 | Не используется |
| 19 | 40A MAIN — 1996-1998: Fuses HEAD (RH-HI/LO) |
| 20 | 7,5A DOME — Alarm, DRL, clock, ignition key light, remote, interior light, trunk light, sunroof, personal light, central lock, vanity mirror, door courtesy |
| 21 | 7,5A ECU−B — 1996-1997: Cruise, ABS, SRS |
| 10A ECU−B — 1998-2001: Cruise, ABS, SRS, pretensioners | |
| 22 | 100A ALT — Fuses RDI/CDS |
| 23 | Не используется |
| 24 | 50A HTR — Fuses AM1/A/C |
| 25 | 30A T−STK / CDS 2 |
| Реле | |
| R1 | Компрессор AC |
| R2 | (Circuit Opening relay) |
| R3 | Вентилятор охлаждения №2 |
| R4 | Вентилятор охлаждения №3 |
| R5 | AC relay |
| R6 | Main relay |
| R7 | EFI ECU |
| R8 | Headlights |
| R9 | Starter |
| R10 | Horn |
| R11 | Cooling fan №1 |
Блок предохранителей и реле 1

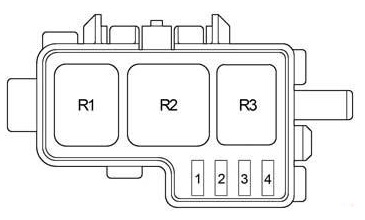

Диаграмма
Функции
| 1 | Не используется |
| 2 | 5A DRL NO.2 — Дневные ходовые огни DRL |
| 3 | 10A HEAD (LH-LO) — Левая фара (low beam) |
| 4 | 10A HEAD (RH-LO) — Правая фара (low beam) |
| Реле | |
| R1 | Фары (диммер) |
| R2 | DRL |
| R3 | A/F sensor |
Блок предохранителей и реле 2
Диаграмма
Расшифровка
- 1 — 60А ABS
- R1 — Реле ABS насоса
- R2 — Реле ABS
Если есть вопросы по предохранителям и реле Lexus ES 250/300 3 поколения — пишите в комментариях.
