Kia Stinger производился с 2017 по 2025 год, охватывая модели 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024 и 2025 годов выпуска. За этот период автомобиль Kia Stinger претерпел рестайлинг и обновления. В данной статье вы ознакомитесь с детальным описанием предохранителей и реле для Киа Стингер, включая схемы блоков предохранителей Kia Stinger, точные места их установки, иллюстрации и фото примеры. Особо отметим предохранитель, отвечающий за работу прикуривателя и розеток в Kia Stinger.
Функции предохранителей и реле в Kia Stinger могут варьироваться в зависимости от года выпуска, комплектации и уровня электрического оснащения вашего автомобиля. Для точности проверьте документацию.
Блок в салоне

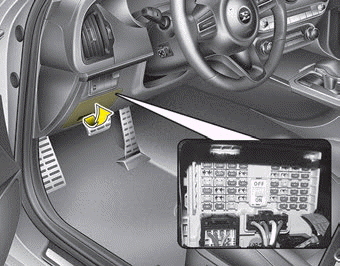

Блок предохранителей в пассажирском отсеке Kia Stinger размещен в нижней левой части торпедо, за пластиковой крышкой для защиты.
Внешний вид такого блока предохранителей и реле в салоне Киа Стингер выглядит примерно следующим образом.

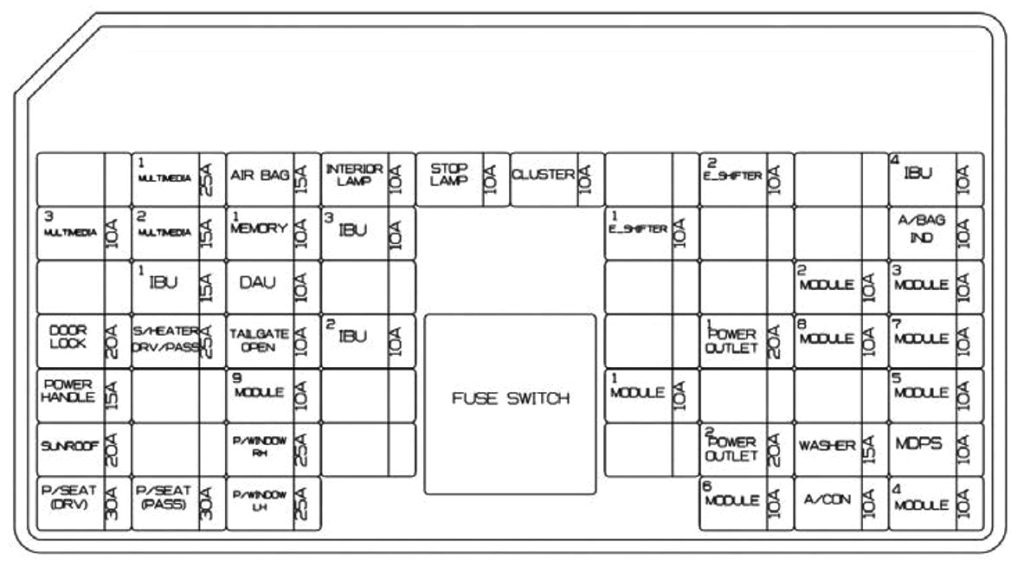

Схема блока предохранителей в салоне Kia Stinger
Расшифровка предохранителей и реле в салоне Киа Стингер
| MULTI MEDIA 1 | 25A Низковольтный DC-DC преобразователь (для аудиосистемы) |
| AIR BAG | 15A Блок управления SRS (система подушек безопасности) |
| INTERIOR LAMP | 10A Освещение потолка, центральный свет в салоне, внутренние лампы, подсветка зеркал в ручках дверей, багажник, перчаточный ящик, подсветка дверей и ног водителя/пассажира |
| STOP LAMP | 10A Интегрированный блок управления (IBU), стоп-сигналы |
| CLUSTER | 10A Панель приборов, проекционный HUD-дисплей |
| E-SHIFTER 2 | 10A Электронный селектор АКПП (IG1) |
| IBU 4 | 10A IBU (IG1) |
| MULTI MEDIA 3 | 10A Панель приборов, HUD-дисплей, управление климат-контролем |
| MULTI MEDIA 2 | 15A Аудиосистема |
| MEMORY 1 | 10A Блок климат-контроля, кнопки кондиционера, индикатор ремней, HUD |
| IBU 3 | 10A IBU (B+) |
| E-SHIFTER 1 | 10A Электронный селектор АКПП (B+) |
| A/BAG IND. | 10A Панель приборов, индикатор подушки безопасности пассажира |
| IBU 1 | 15A IBU (B+) |
| DAU | 10A Блок управления дверью водителя, электрорегулировка зеркал водителя/пассажира |
| MODULE 2 | 10A IBU (IG2) |
| MODULE 3 | 10A Переключатель АКПП, блок двери водителя, стоп-сигналы |
| DOOR LOCK | 20A Реле блокировки дверей, разблокировки, двухкратной разблокировки |
| S/HEATER | 25A Блоки вентиляции и подогрева передних сидений |
| DRV/PASS | |
| TAIL GATE | 10A Реле багажника, топливного лючка, аварийные кнопки |
| IBU 2 | 10A Датчик дождя и света |
| POWER OUTLET 1 | 20A Передняя розетка №2 (прикуриватель Kia Stinger) |
| MODULE 8 | 10A Контроллер вентилятора BLDC, камеры кругового обзора, вентиляция сидений, |
| 10A Подогрев передних и задних сидений | |
| MODULE 7 | 10A IBU, ECS, AWD, ECM, адаптивный круиз, селектор АКПП, консольные кнопки, предупреждение о слепых зонах, ручки дверей, датчик руля, телескопия руля, камера, аварийные элементы |
| POWER HANDLE | 15A Модуль регулировки руля (tilt & telescopic) |
| MODULE 9 | 10A Блок поясничной поддержки сиденья водителя |
| MODULE 1 | 10A Разъем OBD, консольные кнопки, управление освещением |
| MODULE 5 | 10A Климат-контроль, аудио, фары, ручки дверей, DC-DC для аудио/усилителя, электромагнитное зеркало, усилитель, память позиций, вентиляция и подогрев сидений |
| Подогрев сидений | |
| SUNROOF | 20A Модуль люка в крыше |
| P/WINDOW RH | 25A Электростеклоподъемник пассажира, задние стекла, правая ручка |
| POWER OUTLET 2 | 20A Задняя розетка в багажнике Kia Stinger |
| WASHER | 15A Многофункциональный рычаг |
| MDPS | 10A Усилитель руля MDPS (R-MDPS) |
| P/SEAT (DRV) | 30A Память сиденья водителя, регулировка сиденья |
| P/SEAT (PASS) | 30A Регулировка пассажирского сиденья |
| P/WINDOW LH | 25A Электростеклоподъемник водителя, задние стекла, левая ручка |
| MODULE 6 | 10A IBU, DC-DC аудио/усилитель, селектор АКПП (SBW), реле розетки в моторном отсеке |
| A/CON | 10A Климат-контроль, кнопки, реле вентилятора в моторном отсеке |
| MODULE 4 | 10A Фары, AFS, автоматическая регулировка фар |
Предохранители для прикуривателя в Kia Stinger помечены как POWER OUTLET. Дополнительные элементы могут быть в блоке под капотом, включая розетки и USB-порты.
Блок под капотом

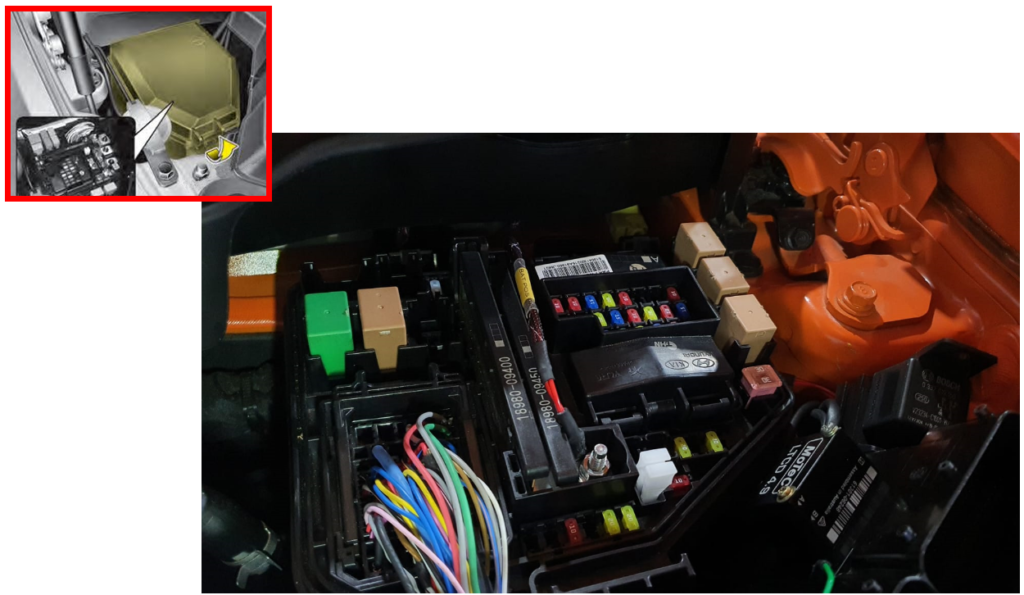

В моторном отсеке Kia Stinger блок предохранителей и реле расположен справа, для удобного доступа.

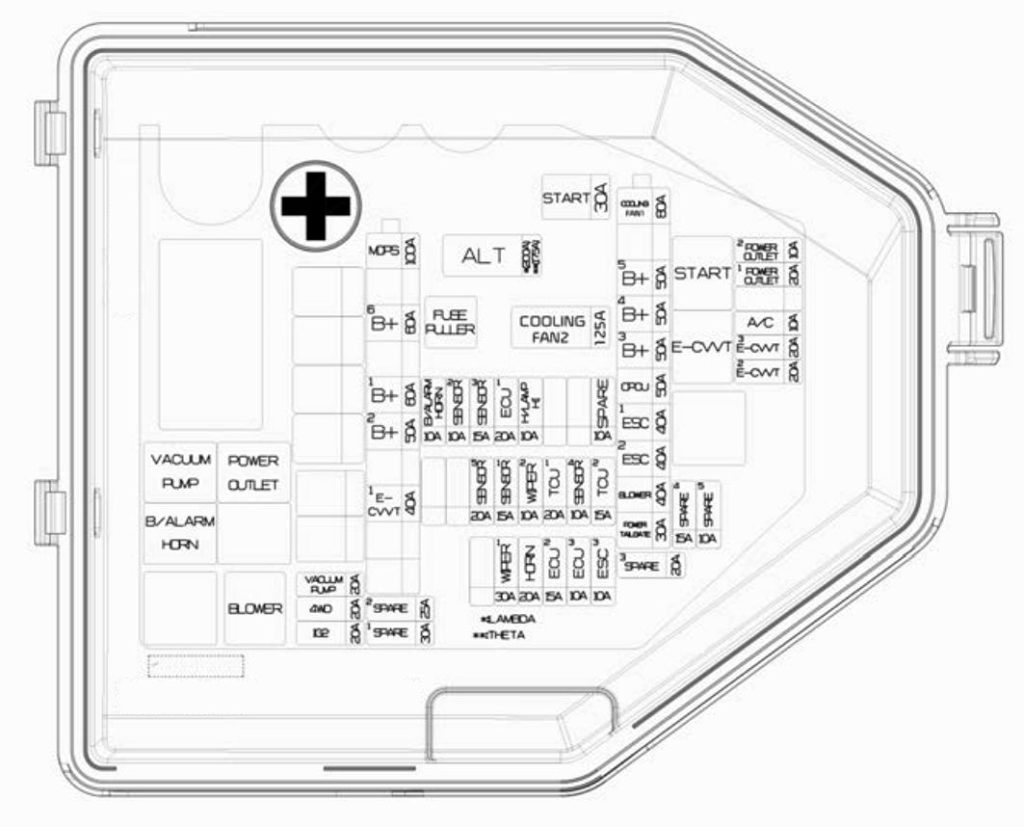

Диаграмма блока предохранителей под капотом Kia Stinger
Обозначения предохранителей и реле в моторном отсеке Киа Стингер
| ALT | 175/200A Генератор, мультипредохранитель для вентиляторов охлаждения 1 / B+5 / B+4 / B+3 / OPCU / ESC1 / ESC2 / вентилятор / задняя дверь с питанием |
| COOLING FAN 2 | 125A Контроллер вентилятора BLDC |
| START | 30A Стартерное реле |
| COOLING FAN 1 | 80A Контроллер вентилятора BLDC |
| B+5 | 50A Блок приборной панели (стоп-сигнал, отключение утечки, внутреннее освещение) |
| B+4 | 50A Блок приборов (замки дверей, ручки, люк, сиденья DRV/PASS) |
| B+3 | 50A Блок приборов (подогрев сидений DRV/PASS, багажник, MODULE9, окна RH/LH) |
| OPCU | 50A Инвертор масляного насоса |
| ESC 1 | 40A Блок ESC (стабилизация) |
| ESC 2 | 40A Блок ESC, диагностический разъем |
| BLOWER | 40A Реле вентилятора отопителя |
| POWER TAIL GATE | 30A Электропривод багажника |
| MDPS | 100A Усилитель руля MDPS |
| B+6 | 60A Реле ECU, сигнал, габаритные огни, фары, сигнализация |
| B+1 | 60A Блок приборов (IBU1/IBU2) |
| B+2 | 50A Блок приборов (E-SHIFTER1, MODULE1) |
| E-CVVT 1 | 40A Реле E-CVVT для двигателя 2.0L T-GDI |
| VACUUM PUMP | 20A Реле вакуумного насоса |
| AWD | 20A ECM полного привода |
| IG 2 | 20A Реле зажигания IG2 |
| POWER OUTLET 2 | 10A USB-зарядки спереди/сзади, передняя розетка №2 |
| POWER OUTLET 1 | 20A Передняя розетка №1 (прикуриватель) |
| A/C | 10A Блок климат-контроля |
| E-CVVT 3 | 20A ECM для 2.0L T-GDI |
| E-CVVT 2 | 20A ECM для 2.0L T-GDI |
| ESC 3 | 10A Блок ESC, диагностика |
| ECU 3 | 10A ECM двигателя |
| ECU 2 | 15A ECM двигателя |
| HORN | 30A Гудок |
| WIPER 1 | 30A Мотор стеклоочистителя |
| TCU 2 | 15A TCM АКПП |
| SENSOR 4 | 10A Датчики тормозов, реле насоса, инвертор масла |
| TCU 1 | 20A TCM АКПП |
| WIPER 2 | 10A IBU, ECM |
| SENSOR 1 | 15A Реле топливного насоса в заднем блоке |
| SENSOR5 | 20A Катушки зажигания №1-4 для 2.0L T-GDI |
| Катушки №1-6 для 3.3L T-GDI | |
| H/LAMP HI | 10A Реле дальнего света |
| ECU 1 | 20A ECM двигателя |
| SENSOR 3 | 15A Верхний датчик кислорода для 2.0L T-GDI |
| Датчики №2/№4 для 3.3L T-GDI | |
| SENSOR 2 | 10A Термостат, клапаны масла, PCV, RCV, EVAP для 2.0L T-GDI |
| Термостат, давление масла, RCV, PCV, EVAP для 3.3L T-GDI | |
| B/ALARM HORN | 10A Реле сигнализации |
Всегда сверяйтесь с вашей схемой на крышке блока предохранителей Kia Stinger для точного соответствия.
Расположение реле в блоке под капотом
| Vacuum Pump Relay | Реле вакуумного насоса |
| B/Alarm Horn Relay | Реле охранного сигнала |
| Power Outlet Relay | Реле розеток |
| Blower Relay | Реле вентилятора |
| Start Relay | Стартерное реле |
| E-CVVT Relay (G4KL) | Реле E-CVVT (G4KL) |
Блоки в багажнике
Блок предохранителей

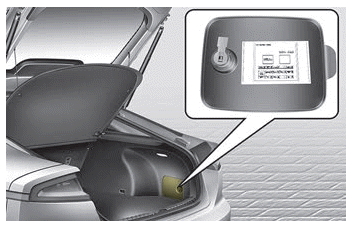

Этот блок в багажнике Kia Stinger установлен справа под панелью обшивки для легкого доступа.
Диаграмма блока в багажнике
Описание элементов блока в багажнике Киа Стингер
| ECS | 15A Электронная подвеска ECS |
| S/HEATER | 20A Подогрев задних сидений |
| REAR | |
| HEATED | 10A Кнопки кондиционера, электро-зеркала водителя/пассажира |
| MIRROR | |
| FUEL PUMP | 20A Топливный насос |
| SPARE1 | — |
| SPARE2 | — |
| SPARE3 | — |
| REAR HEATED | 30A Задний обогрев стекла |
| AMP 2 | 25A Усилитель аудио (MOBIS/Премиум) |
| SPARE4 | — |
| AMP 1 | 30A DC-DC для усилителя |
| IG 1 | 40A Реле IG1/ACC |
Силовой блок

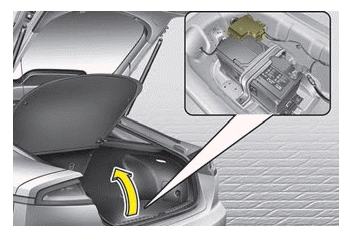

Силовой блок высокомощных предохранителей Kia Stinger монтируется на положительном клемме аккумулятора.
Схема силового блока
Расшифровка силовых предохранителей
| B+1 | 80A Задний блок (насос топлива, обогрев, AMP1) |
| B+2 | 80A Задний блок (ECS, задний подогрев, IG1) |
| START | 40A Моторный блок (розетка), START/ECU2/TCU1 |
| AMS | 10A Датчик аккумулятора |
Если есть дополнения по предохранителям и реле Kia Stinger — поделитесь в комментариях.
