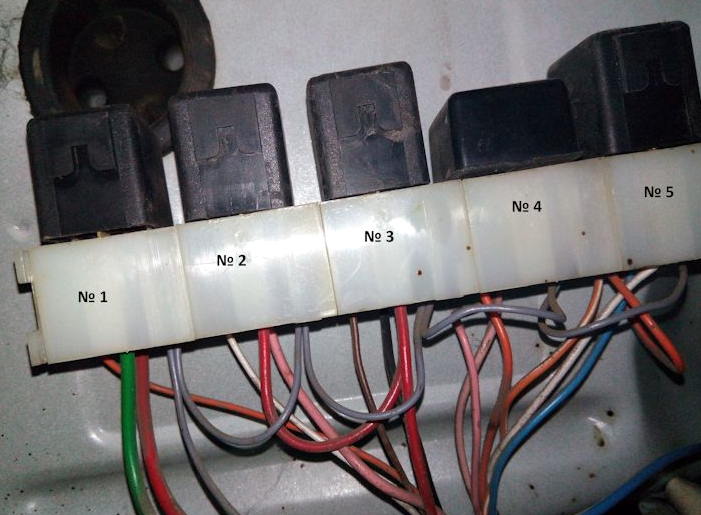

Предохранители и реле ЗАЗ Таврия 1102, Славута 1103, Дана 1105

ЗАЗ Таврия производился с 1987 по 2007 год, включая годы 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 и 2007, с множеством версий и обновлений. В этой статье мы разберем схему предохранителей ЗАЗ Таврия (модель 1102), ЗАЗ Славута (1103) и ЗАЗ Дана (1105) для автомобилей с бензиновыми моторами объемом 1.1 л (МеМЗ-245), 1.2 л (МеМЗ-2457), 1.3 л (ВАЗ-2108) и 1.3 л инжектор (МеМЗ-307). Приведены фото блоков предохранителей, их расположение и функции. Особое внимание уделим предохранителю прикуривателя в ЗАЗ Таврия.

Функции предохранителей и реле в схеме ЗАЗ Таврия могут варьироваться в зависимости от года выпуска, комплектации и электрического оборудования вашего авто. Всегда проверяйте актуальную информацию для вашей модели.

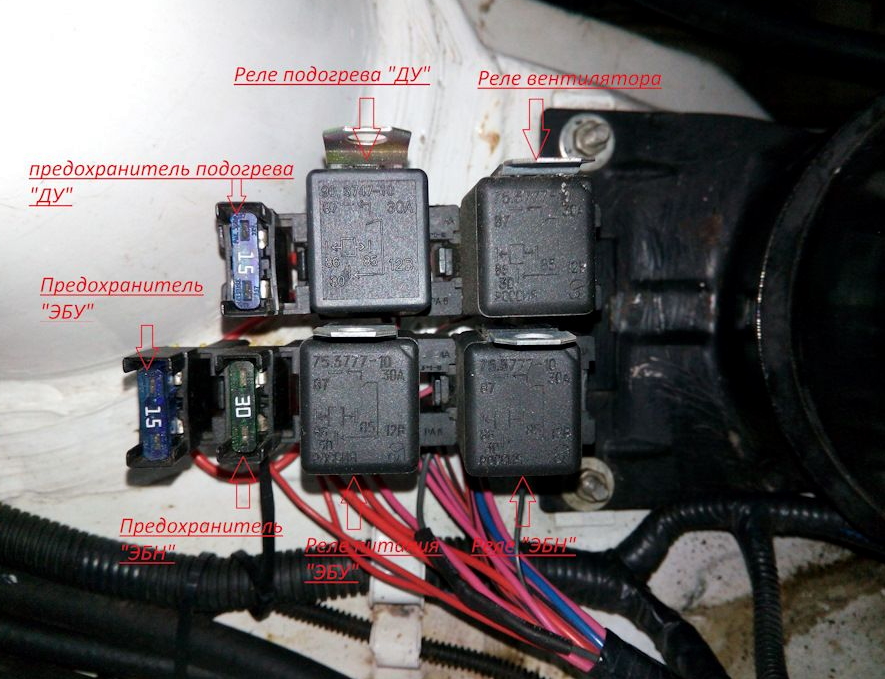

Расположение блока предохранителей в ЗАЗ Таврия

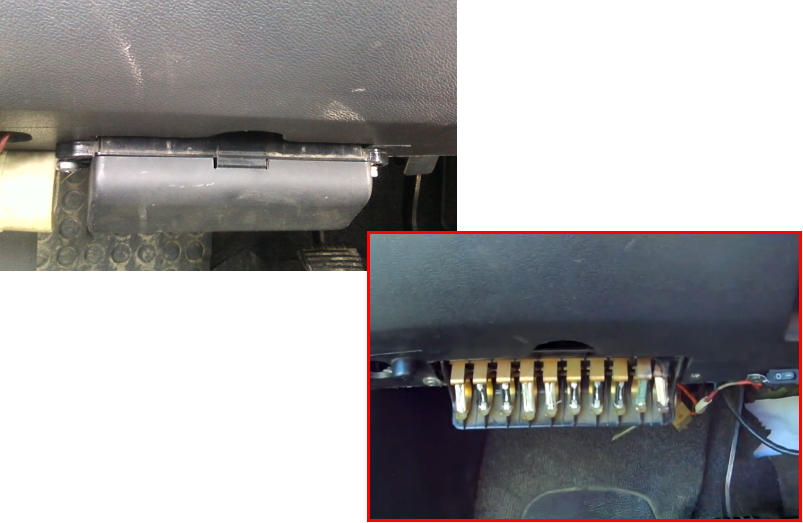

Главный блок предохранителей салона ЗАЗ Таврия размещен под торпедо, на стороне водителя, рядом с рулевой колонкой.

Вариант 1: Схема и расположение блока предохранителей ЗАЗ Таврия

Иллюстративное фото

Схема расположения предохранителей ЗАЗ Таврия

Расшифровка предохранителей ЗАЗ Таврия

1	16A Электровентилятор радиатора, реле и датчик его активации. Моторчик омывателя лобового стекла, моторчик и омыватель задней двери (при наличии)
2	8A Лампочки: заднего противотуманного света; передних и задних габаритов; подсветки приборной панели; подсветки номерного знака
3	8A Реле заряда АКБ и индикатор. Лампа заднего хода
4	8A Реле-прерыватель поворотников. Индикатор поворотов. Датчик топлива. Датчик температуры ОЖ. Индикатор низкого давления масла. Индикатор тормозов.
5	8A Ближний свет левой фары
6	8A Ближний свет правой фары
7	8A Дальний свет правой фары
8	8A Дальний свет левой фары
9	8A Разъем для переноски лампы. Плафон салона. Клауксон. Лампы стоп-сигнала и габаритов
10	8A Реле-прерыватель поворотов и аварийки. Индикатор поворотов. Лампы поворотников
11	16A Мотор вентилятора печки (если отдельный)

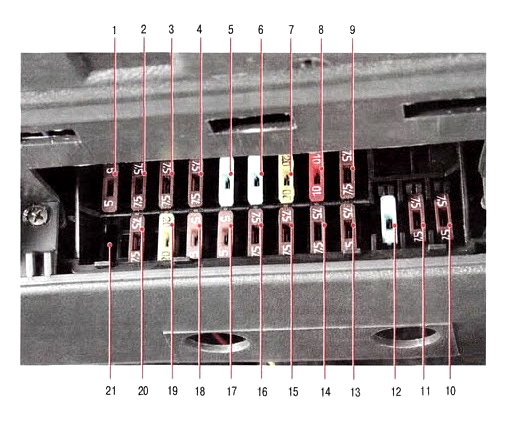

Вариант 2: Альтернативная схема блока предохранителей ЗАЗ Таврия

Фото схемы предохранителей ЗАЗ Таврия

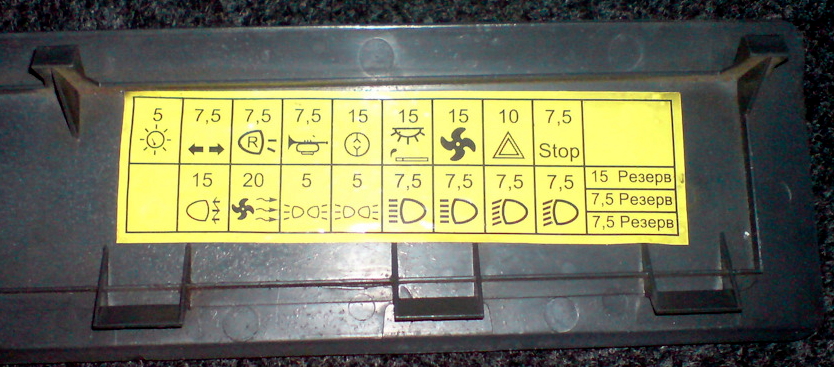

Проверяйте функции предохранителей по маркировке на крышке блока в вашем ЗАЗ Таврия для точности.

Описание функций предохранителей

Верхний ряд (слева направо)
1	5A Подсветка приборов, индикатор отключения внешнего света на панели. Лампа прикуривателя, лампа выключателя обогрева заднего стекла.
2	7,5A Реле-прерыватель и лампы поворотников. Выключатель и реле обогрева заднего стекла.
3	7,5A Лампы заднего хода, реле индикатора стояночного тормоза, реле заряда. Приборы: вольтметр, температура ОЖ, уровень топлива. Индикаторы: стоп, масло, ОЖ, давление масла, тормозная жидкость, ручник, топливо, АКБ. Датчики: ОЖ, аварийного давления масла, уровня масла.
4	7,5A Гудок, лампа под капотом (если есть).
5	15A Реле обогрева заднего стекла, розетка.
6	15A Плафон освещения салона, прикуриватель ЗАЗ Таврия.
7	15A Вентилятор радиатора, датчик его включения.
8	10A Аварийка (кнопка, лампы поворотников, повторители, индикаторы в панели, реле).
9	7,5A Лампы стоп-сигнала, дополнительный стоп. Плафон багажника.
Нижний ряд
10	Резервный.
11	7,5A Моторчик стеклоочистителя и омывателя задней двери, лампы задних ПТФ и индикатор ПТФ.
12	20A Мотор печки.
13	5A Правые передние и задние габариты.
14	5A Левые передние и задние габариты, подсветка кнопок фар и ПТФ.
15	7,5A Дальний свет правой фары и индикатор.
16	7,5A Дальний свет левой фары.
17	7,5A Ближний свет правой фары.
18	7,5A Ближний свет левой фары.

Предохранитель №6 отвечает за прикуриватель и освещение салона в схеме предохранителей ЗАЗ Таврия.

В моделях ЗАЗ Таврия с панелью приборов «Люкс» (11021-5325016-10) предохранитель №10 может питать ПТФ спереди от замка зажигания. От №4 возможен вывод для электростеклоподъемников.

Вариант 3: Третья схема предохранителей ЗАЗ Таврия

Функции предохранителей

1	7,5A Ближний свет правой фары
2	10A Ближний свет левой фары, задний ПТФ
3	7,5A Дальний свет правой фары, индикатор дальнего света.
4	10A Дальний свет левой фары, реле ПТФ, ПТФ.
5	5A Левый передний и задний габарит. Подсветка номера слева. Подсветка приборов.
6	5A Правый передний и задний габарит, подсветка номера справа.
7	20A Мотор печки.
8	Резервный.
9	Резервный.
Нижний ряд
10	7,5A Разъем переносной лампы, стоп-сигналы.
11	10A Реле-прерыватель поворотов и аварийки. Индикаторы аварийки и поворотов. Лампы поворотников
12	15A Вентилятор радиатора, датчик.
13	5A Плафон салона.
14	Резервный.
15	7,5A Гудок, лампа под капотом (если есть).
16	7,5A Лампы заднего хода.
17	7,5A Реле-прерыватель поворотов и аварийки. Индикаторы.
18	7,5A Насос омывателя лобового. Датчики топлива, температуры ОЖ. Индикаторы давления масла, уровня тормозной жидкости.
