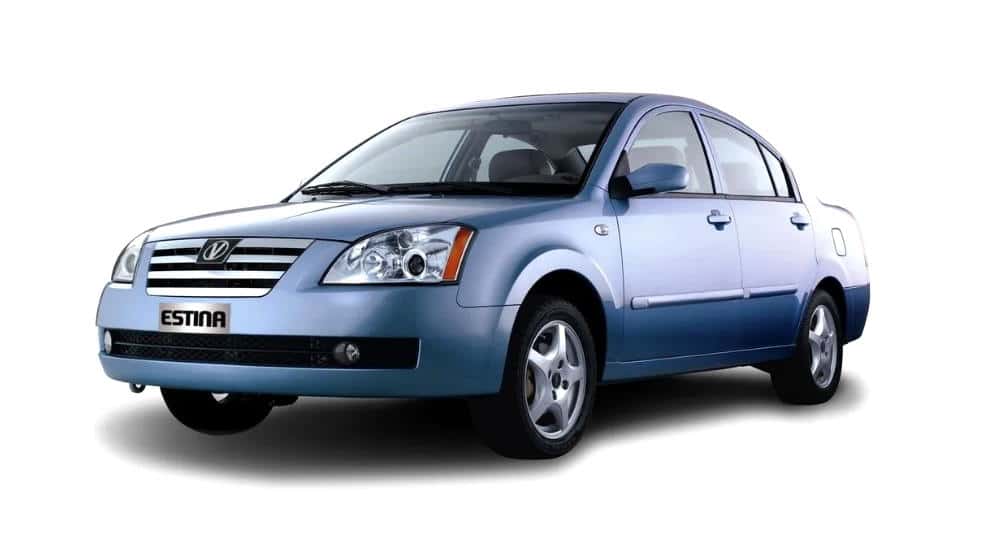

Vortex Estina (предохранители и реле: схемы, расположение) выпускалась на заводе ТагАЗ в Таганроге в период с 2006 по 2014 год (включая 2006, 2007, 2008, 2009, 2010, 2011, 2013 и 2014 годы) с вариантами двигателей объемом 1.5 л, 1.6 л и 2.0 л. Автомобиль также известен под названием Chery Fora. В этой статье мы подробно разберем предохранители Vortex Estina и реле, включая схемы блоков предохранителей, их точное расположение в автомобиле, а также выделим предохранитель, отвечающий за прикуриватель и розетки.
Расположение и маркировка предохранителей с реле могут варьироваться в зависимости от комплектации. Рекомендуем проверять данные по схемам на крышках соответствующих блоков в вашем Vortex Estina.
Блоки предохранителей под капотом Vortex Estina
Основной блок предохранителей и реле
Главный монтажный блок с предохранителями и реле Vortex Estina находится слева от аккумуляторной батареи в моторном отсеке, обеспечивая защиту ключевых электрических цепей двигателя и систем автомобиля.
Фото — схема расположения блока под капотом Vortex Estina
Расшифровка предохранителей и реле блока под капотом
| 1 | 5А Тормозная система АБС, блок управления тормозами (ABS ECU) |
| 2 | 7,5А Электропривод боковых зеркал заднего вида (POWER MIRRORS) |
| 3 | 7,5А Панель приборов, блок ISU под рулевой колонкой (CLUSTER, ISU) |
| 4 | 5А Подушки безопасности SRS Airbag (питание системы) (AIRbag Power) |
| 5 | 15А Подогрев / обогрев передних сидений (SEATS WARMER) |
| 6 | 5А Запасной (резерв) (SPARE) |
| 7 | 15А Дворники (стеклоочиститель) и Омыватель лобового стекла (WIPER) |
| 8 | 10А ЭБУ электронный блок упр-ия двигателем (EMS) |
| 9 | 7,5А Запасной (резерв)/ Автомат. КПП (ТCU DP0) |
| 10 | 10А Система кондиционрования и отопления салона (HVAC) |
| 11 | 7,5А Датчик концентрации кислорода — верхний (лямбда зонд до катал.) (H2OS Up) |
| 12 | 7,5А Датчик концентрации кислорода — нижний (лямбда зонд после катал.) (H2OS Down) |
| 13 | 30А ЭБУ электронный блок упр-ия двигателем (EMS) |
| 14 | 30А Стартер (STARTER Motor) |
| 15 | 30А Вентилятор Печки (HVAC BLOWER) |
| 16 | 30А Автоматическая коробка передач TCU (CVT) либо резерв |
| 17 | 15А Ближний свет — правая фара (RL BEAM) |
| 18 | 7,5А Питание реле электронного блока управления ЭБУ (EMS RLY POWER) |
| 19 | 15А Бензонасос (топливный насос) (FUEL PUMP) |
| 20 | 20А Люк в крыше (электропривод) (SUNROOF) |
| 21 | 10А Запасной (резерв) (SPARE) |
| 22 | 5А Запасной (резерв) или на АКПП на авто с автоматич. кор. Передач (TCU DP0) |
| 23 | 40А Тормозная система ABS (абс, гидравлический насос) (ABS PUMP) |
| 24 | 40А Тормозная система ABS (электронный модуль абс EBCM) |
| 25 | 30А Прикуриватель (CIG POWER Outlet) |
| 26 | 30А Запасной (резерв) (SPARE) |
| 27 | 15А Компрессор кондиционера (AC Compressor) |
| 28 | 30А Электропривод передних сидений (регулировка сидений) (Power Seats) |
| 29 | 7,5А Панель приборов / комбинация приборов (Instrument Cluster) |
| 30 | 15А Магнитола (RADIO) |
| 31 | 5А Зажигание (Ignition Switch) |
| 32 | 60А Запасной (резерв) (SPARE) |
| 33 | 10А Дальний свет — левая фара (LH BEAM) |
| 34 | 10А Дальний свет — правая фара (RH BEAM) |
| 35 | 15А Ближний свет — левая фара (LL BEAM) |
| 36 | Резерв |
| 37 | Резерв |
| R1 | Реле ЭБУ — электронного блока упр-ия двигателем (EMS RELAY) |
| R2 | Запасное реле (резерв) (SPARE) |
| R3 | Реле Стартера (STARTER Motor RLY) |
| R4 | Запасное реле (резерв); на авто с АКП — реле TCU АКПП (TCU CVT RLY) |
| R5 | Реле зажигания (ON IGNITION RLY) |
| R6 | Реле питания оборудования / потребителей авто (ACC RLY) |
| R7 | Реле Бензонасоса (топливного насоса) (FUEL PUMP RLY) |
| R8 | Реле Кондиционера (A/C Comperssor RLY) |
| R9 | Реле вентилятора печки и кондиционера (сист. отопления и кондиционирования) (HVAC BLOWER RLY) |
| R10 | Реле дальнего света фар (20А) (HIGH BEAM) |
| R11 | Реле ближнего света фар (20А) (LOW BEAM) |
Функционирование прикуривателя в Vortex Estina контролируется предохранителем №25 в блоке под капотом — ключевой элемент для зарядки гаджетов и диагностики.
Блок силовых предохранителей на аккумуляторе
На положительном выводе аккумулятора размещен блок мощных предохранителей Vortex Estina в форме предохранительных вставок, предназначенных для защиты высокотоковых цепей, таких как генератор и стартер.
Схема блока силовых предохранителей
Расшифровка силовых предохранителей Vortex Estina
Вариант 1 (для моделей 2006-2011 годов)
- 150А Генератор, Стартер, общий плюс всех цепей, Катушка зажигания
- 80А На блок предохранителей под капотом
- 80А Передний блок комфорта ISU (под рулевой колонкой)
- 50А Задний блок комфорта ISU (в багажнике)
- 40А Вентиляторы радиатора (система охлаждения двигателя)
- 40А Запасной
Вариант 2 (для моделей 2013-2014 годов с CVT)
- 120А Генератор, Стартер, общий плюс всех цепей, Катушка зажигания
- 80А На передний блок комфорта ISU
- 80А Задний блок комфорта ISU (в багажнике)
- 50А Подогрев сидений
- 40А Запасной
- 40А Вентиляторы радиатора (система охлаждения двигателя), контроллер
А, B, C — запасные предохранители для замены в случае перегрузки.
Блок предохранителей в салоне Vortex Estina
В салоне, со стороны водительского сиденья, в нижней части торпедо внутри блока комфорта ISU (интегрального блока управления), расположены предохранители для систем комфорта и освещения. Доступ обеспечивается после снятия нижней панели, зафиксированной двумя креплениями.
Фото схема доступа к блоку в салоне
Описание предохранителей салонного блока Vortex Estina
| FF1 | 30А Стеклоподъемники передних дверей водителя и пассажира |
| FF2 | 7,5А Обогрев боковых зеркал заднего вида |
| FF3 | 7,5А Подсветка бардачка (вещевого ящика), козырька, замка зажигания |
| FF4 | 10А Сигнал (гудок, клаксон) |
| FF5 | 15А Центральный замок |
| FF6 | 5А Противотуманные фары передние (птф) |
| FF7 | 15А Габариты, подсветка кнопок в салоне, регулировка яркости |
| FF12 | 10А Магнитола (с замка зажигания) |
| 5 А | Резерв |
Блок предохранителей в багажнике Vortex Estina
В багажном отделении, за левой боковой обшивкой, в заднем блоке комфорта ISU размещен дополнительный блок с предохранителями для задней электрики, освещения и комфорта.
Внешний вид блока предохранителей в багажнике Vortex Estina выглядит следующим образом.
Схема блока в багажнике
Обозначение предохранителей блока в багажнике
| FR1 | 25А Обогрев / подогрев заднего стекла |
| FR4 | 15А Освещение в багажнике и задние противтоуманные фары |
| FR5 | 15А Огни заднего хода и указателей поворота (поворотники), подсветка номера, моторчик блокировки крышки багажника |
| FR3 | 15А Стоп-сигналы, дополнительный / вспомогательный фонарь стоп сигнала |
| FR2 | 30А Стеклоподъемники задних дверей |
