Универсальный автомобиль Volvo XC70 и Volvo V70 третьего поколения выпускались с 2007 по 2018 год, включая модели 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 и 2018 годов. За этот период Volvo XC70 и V70 подверглись нескольким обновлениям. Модель XC70 выделяется повышенным клиренсом, пластиковой окантовкой по периметру кузова, увеличенными колесными арками и опцией полного привода по сравнению с базовой V70. В этой статье мы подробно разберем предохранители и реле Volvo XC70 и Volvo V70, включая схемы блоков, их расположение, фото-иллюстрации и особенности замены. Особое внимание уделим предохранителю прикуривателя Volvo XC70 и V70, а также распиновке для моделей 2007-2018 годов.
Функции предохранителей и реле могут варьироваться в зависимости от года производства и комплектации электроники автомобиля.
Блоки в салоне
В пассажирской части салона, под приборной панелью, размещены два блока предохранителей и реле для Volvo XC70 и V70. Чтобы получить доступ, снимите декоративную панель и откройте крышку защитного корпуса – это позволит проверить и заменить элементы в блоке предохранителей Volvo XC70/V70.
Левый блок
Фото — пример

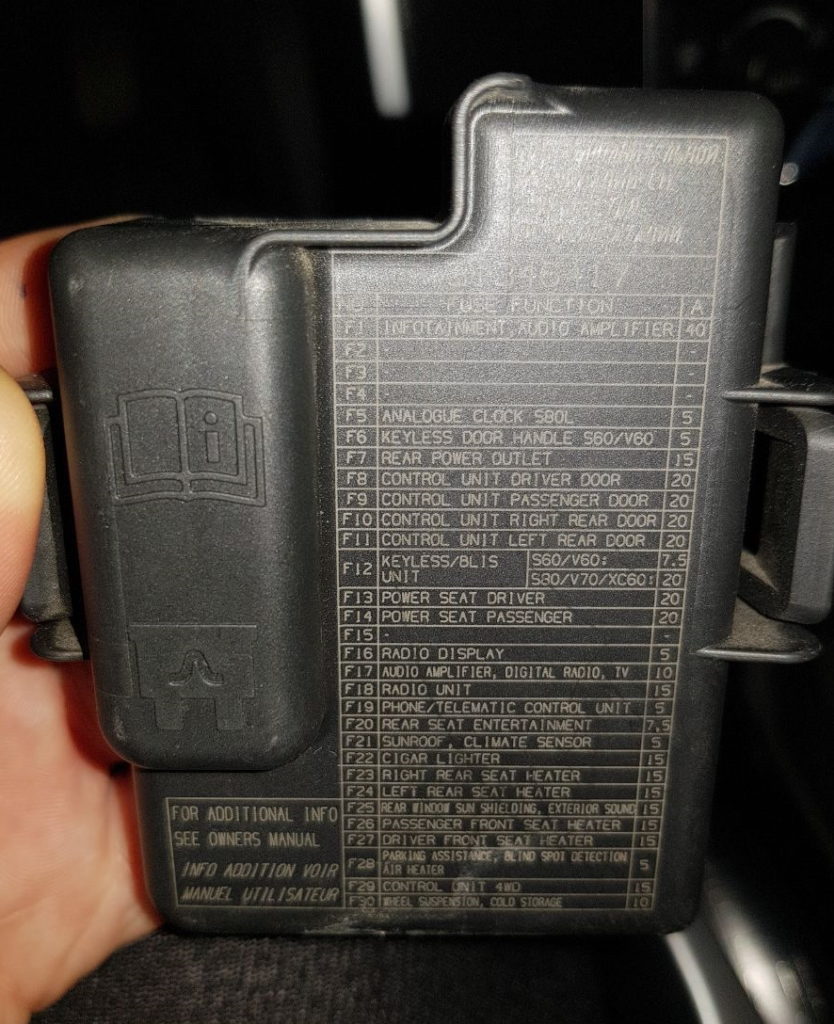

Всегда проверяйте функции предохранителей по схемам на крышке вашего блока предохранителей Volvo XC70 или V70.
Схема
Описание
| 1 | 40A Первичный предохранитель модуля управления аудиосистемой*; первичный предохранитель для предохранителей 16-20; система Infotainment |
| 2 | 25A С 2014 года: Омыватели ветрового стекла; омыватель заднего стекла |
| 3 | Не используется |
| 4 | Не используется |
| 5 | Не используется |
| 6 | Не используется |
| 7 | 15A Гнездо на 12 В в грузовом отсеке |
| 8 | 20A Панель управления, дверь водителя |
| 9 | 20A Панель управления, передняя дверь пассажира |
| 10 | 20A Панель управления, задняя правая дверь пассажира |
| 11 | 20A Панель управления, задняя левая дверь пассажира |
| 12 | 20A Система управления без ключа |
| 13 | 20A Сиденье водителя с электроприводом |
| 14 | 20A Сиденье пассажира с электроприводом |
| 15 | 15A 2011-2012: Складывающийся подголовник |
| 2013-2017: Не используется | |
| 16 | 5A 2011: Не используется |
| 2012-2017: Модуль информационной системы или монитор | |
| 17 | 10A Модуль аудиосистемы (усилители); ТВ; цифровое радио |
| 18 | 15A Модуль аудиосистемы или модуль управления Sensus |
| 19 | 5A Телематика; Bluetooth |
| 20 | Не используется |
| 21 | 5A Панорамная крыша с солнцезащитной шторкой; потолочное освещение салона; датчик климатической установки |
| 22 | 15A Прикуриватель, Rear Seat Entertainment (RSE) |
| 2012-2017: Гнездо на 12 В в туннельной консоли | |
| 23 | 15A Обогрев кресла на стороне пассажира |
| 2012-2017: Обогрев заднего правого сиденья | |
| 24 | 15A Обогрев кресла на стороне водителя |
| 2012-2017: Обогрев заднего левого сиденья | |
| 25 | Не используется |
| 26 | 15A 2011: Обогрев заднего правого сиденья |
| 2012-2017: Обогрев сиденья переднего пассажира | |
| 27 | 15A Обогрев заднего левого сиденья |
| 2012-2017: Обогрев сиденья водителя | |
| 28 | 5A Помощь при парковке; Парковочная камера; BLIS; RTi |
| 29 | 10A Модуль управления AWD |
| 15A Модуль управления AWD | |
| 30 | 10A Активное шасси Four-C |
Предохранитель №22 отвечает за работу прикуривателя в Volvo XC70 и V70 – это ключевой элемент для диагностики проблем с розеткой 12V.
Правый блок
Вариант 1
Эта конфигурация актуальна для Volvo XC70 и V70, произведенных в 2007–2011 годах.
Схема
Обозначение
| 1 | 5A Датчик дождя |
| 2 | 10A Система SRS |
| 3 | 5A Тормоза ABS |
| 4 | 7,5A Педаль газа, подогреватель воздуха (РТС), кресла с обогревом |
| 5 | Не используется |
| 6 | 15A Дисплей ICM, CD и Радио, система RSE |
| 7 | 7,5A Модуль рулевого колеса |
| 8 | Не используется |
| 9 | 15A Дальний свет |
| 10 | 20A Люк в крыше |
| 11 | 7,5A Фонари заднего хода |
| 12 | Не используется |
| 13 | 15A Противотуманный свет, впереди |
| 14 | 15A Омыватели ветрового стекла |
| 15 | 10A Адаптивный круиз-контроль, АСС |
| 16 | Не используется |
| 17 | 7,5A Потолочное освещение, панель управления в двери водителя/ кресло пассажира с электроприводом |
| 18 | 5A Информационный дисплей |
| 19 | 5A Кресло водителя с электроприводом |
| 20 | 15A Стеклоочиститель заднего стекла |
| 21 | 5A Приемное устройство дистанционного ключа, датчики системы сигнализации |
| 22 | 20A Топливный насос |
| 23 | 20A Электрический замок рулевого колеса |
| 24 | Не используется |
| 25 | 10A Замок топливного бака/ двери задка |
| 26 | 5A Сирена сигнализации, ЕСС |
| 27 | 5A Кнопка пуска/ останова |
| 28 | 5A Переключатель стоп-сигналов |
Вариант 2
Эта схема подходит для моделей Volvo XC70 и V70 2011–2017 годов выпуска. Блок выглядит примерно так, как показано на фото ниже.
Схема
Назначение
| 1 | 15A Очиститель заднего стекла |
| 2 | Не используется |
| 3 | 7,5A Освещение салона; панель управления стеклоподъемниками на двери водителя; сиденья с электроприводом |
| 4 | 5A Комбинированный прибор |
| 5 | 10A Адаптивный круиз-контроль, АСС*; предупреждение о столкновении |
| 6 | 7,5A Освещение салона; датчик дождя |
| 7 | 7,5A Модуль рулевого колеса |
| 8 | 10A Центральный замок, крышка топливного бака |
| 9 | 15A 2011-2013: Омыватель заднего стекла |
| 2014-2017: Электро обогреваемое рулевое колесо | |
| 10 | 15A 2011-2013: Омыватели ветрового стекла |
| 2014-2017: Электрообогрев ветрового стекла | |
| 11 | 10A Отпирание двери багажника |
| 12 | 10A 2011: Замок двери задка |
| 2012: Не используется | |
| 2013-2017: Складывающийся подголовник | |
| 13 | 20A Топливный насос |
| 14 | 5A Датчик движения противоугонной сигнализации; панель микро-климата |
| 15 | 15A Замок рулевого колеса |
| 16 | 5A Сирена охранной сигнализации; Диагностическое гнездо OBDII |
| 17 | Не используется |
| 18 | 10A Подушка безопасности City Safety |
| 19 | 5A Система предупреждения о столкновении |
| 20 | 7,5A Датчик положения педали газа; противоослепляющая функция внутреннего зеркала заднего вида; обогрев заднего сидения; дополнительный электрический обогреватель |
| 21 | 15A Модуль управления системы Infotainment (Performance); аудиосистема (Performance) |
| 22 | 5A Тормозной фонарь |
| 23 | 20A Панорамная крыша с солнцезащитной шторкой |
| 24 | 5A Блокировка старта |
Блоки под капотом
Блок предохранителей и реле
Этот блок находится в моторном отсеке слева от аккумулятора – стандартное место для предохранителей Volvo XC70 и V70 под капотом.
Блок разделен на несколько секций для удобства доступа к реле и предохранителям под капотом Volvo.
На изображении показан процесс доступа к нижней секции блока предохранителей и реле Volvo XC70/V70.
Пример схема с крышки блока
Схема
Расшифровка
| 1 | 50A Первичный предохранитель для центрального электронного модуля (CEM) с блоком предохранителей В под перчаточным ящиком |
| 2 | 50A Первичный предохранитель для центрального электронного модуля (CEM) с блоком предохранителей В под перчаточным ящиком |
| 3 | 60A Первичный предохранитель для блока предохранителей в грузовом отделении |
| 4 | 60A Первичный предохранитель для токораспределительной коробки в салоне с блоком предохранителей А под перчаточным ящиком |
| 5 | 50/60A Первичный предохранитель для токораспределительной коробки в салоне с блоком предохранителей А под перчаточным ящиком |
| 6 | Не используется |
| 7 | 100A РТС Предпусковой подогреватель воздуха |
| 8 | 20A 2007-2011: Не используется |
| 20A 2012-2013: Омыватели фар | |
| 40A 2014-2017: Электрообогрев ветрового стекла, левая сторона | |
| 9 | 30A Очиститель ветрового стекла |
| 10 | 25A Стояночный отопитель |
| 11 | 40A Вентилятор в салоне |
| 12 | 40A 2008-2013: Не используется |
| 2014-2017: Электрообогрев ветрового стекла, левая сторона | |
| 13 | 40A Насос ABS |
| 14 | 20A Клапаны ABS |
| 15 | 20A 2008-2013: Не используется |
| 2014-2017: Омыватели фар | |
| 16 | 10A Регулировка высоты света фар: активные ксеноновые фары – ABL |
| 17 | 20A Первичный предохранитель для центрального электронного модуля (CEM) с блоком предохранителей В под перчаточным ящиком |
| 18 | 5A 2008-2010: Радиолокационный датчик, модуль управления ACC |
| 2011-2017: ABS | |
| 19 | 5A Адаптивный по скорости сервоусилитель руля |
| 20 | 10A Модуль управления двигателем, модуль управления трансмиссией, подушки безопасности |
| 21 | 10A Форсунки омывателя с электрообогревом |
| 22 | Не используется |
| 23 | 5A Ручка регулировки света (панель освещения) |
| 24 | 15A 2008-2010: Омыватели фар |
| 2011-2017: Не используется | |
| 25 | 15A 2008-2010: Электрическое гнездо 12В переднего и заднего сидения (прикуриватель) |
| 2011-2017: Не используется | |
| 26 | 5A 2008-2010: Люк в крыше, потолочная консоль/ЕСС |
| 2011-2017: Не используется | |
| 27 | 5A 2008-2013: Реле, блок в двигательном отсеке |
| 2014-2017: Реле омывателя | |
| 28 | 20A Дополнительные фары |
| 29 | 15A Звуковой сигнал |
| 30 | 5/10A Модуль управления двигателем, катушка реле в главном реле системы управления двигателем |
| 31 | 15A Модуль управления коробкой передач |
| 32 | 15A Электромагнитная муфта A/C (за исключением 5-цил. дизель и 4-цил. дизель B4207T7) |
| Насос охлаждающей жидкости (5-цил. дизель Start/Stop и B4207T7) | |
| 33 | 5A 2008-2011: Реле омывателя |
| 2012-2017: Катушке реле в реле для магнитной муфты А/C (кроме 5цил. дизелей); катушке реле в реле насоса для охлаждающей жидкости (1,6 бензин, 5-цил. дизель Start/Stop); катушки реле в электрическом шкафу в зоне охлаждения двигательного отсека (Start/Stop) | |
| 34 | 30A 2008-2016: Реле стартера |
| 2017: Не используется | |
| 35 | 20A Катушки зажигания (5-, 6-цил. бензин); конденсатор (6-цил.), модуль управления двигателем (4-цил. 2,0 л) |
| 10A Катушки зажигания (4-цил. бензин), модуль управления накаливанием (5-цил. дизель) | |
| 36 | 10A 2008-2013: Модуль управления двигателем (бензин кроме 4-цил. 2,0 л) |
| 15A 2008-2013: Модуль управления двигателем (дизель) | |
| 20A 2014-2017: Модуль управления двигателем (4-цил.) | |
| 37 | 10A 2008-2013: Расходомер воздуха (4-цил.), термостат (4-цил., бенз.), испарительный клапан (4-цил., бенз.), насос охлаждающей жидкости для EGR (4-цил., диз.) |
| 15A Расходомер воздуха (5-цил. дизель, 6-цил.); регулировочные клапаны (5-цил. дизель); форсунки (5-, 6-цил. бензин); модуль управления двигателем (5-, 6-цил. бензин) | |
| 38 | 15A Клапаны, масляный насос (4-цил., бенз.), лямбда-зонд, средний (4-цил., бенз.), лямбда-зонд, задний (4-цил., диз.) |
| 10A Магнитная муфта А/С (5-, 6-цил.), клапаны (5-, 6-цил.), модуль управления двигателя (6-цил.), расходомер воздуха (5-цил., бензин), датчик уровня масла | |
| 39 | 15A Клапан EVAP, лямбда-зонды, системы впрыска, модуль управления жалюзи радиатора |
| 10A Лямбда-зонды, модуль управления жалюзи радиатора | |
| 40 | 20A Вакуумный насос, вентиляция картера (5-цил. турбо, 2.0 GTDI) |
| 2008-2009: Подогреватель фильтра дизельного топлива | |
| 15A 2008-2009: Подогреватель фильтра дизельного топлива, подогреватель вентиляции картера (дизель) | |
| 2014-2017: Катушки зажигания | |
| 10A 2010-2013: Обогреватель вентиляции картера (5-цил., бензин) | |
| 20A 2010-2013: Обогреватель дизельного фильтра, обогреватель вентиляции картера (5-цил. дизель) | |
| 41 | 5A 2008-2010: Не используется |
| 2011-2012: Обогреватель вентиляции картера (дизель) | |
| 2013-2017: Модуль управления жалюзи радиатора (5-цил. бензин) | |
| 10A 2012-2017: Обогреватель вентиляции картера (5-цил. дизель), масляный насос автоматической коробки передач (5-цил. дизель Start/Stop с 2013 года) | |
| 15A 2014-2017: Электромагнитная муфта А/С (4-цил. 2,0 лв); модуль управления накаливания (4-цил. 2,0 л дизель); масляный насос (4-цил. 2,0 л дизель) | |
| 42 | 70A Свечи накаливания (дизель) |
| 50A 2014-2017: Насос охлаждающей жидкости (4-цил. 2,0 л бензин) | |
| 43 | 60A 2011-2017: Вентилятор охлаждения (4- и 5-цил. бензин) |
| 80A 2011-2017: Вентилятор охлаждения (6-цил. бензин), (4-цил 2.0 л и 5-цил.дизель) | |
| 44 | 80A 20087-2010: Вентилятор охлаждения |
| 2011-2017: Электрогидравлическое сервоуправление (1.6D) | |
| 100A 2011-2017: Сервоусилитель |
В секции А блока под капотом Volvo XC70/V70 могут быть реле для стартера, омывателя или кондиционера – проверьте по вашей модели.
Блок силовых предохранителей
Силовой блок предохранителей Volvo XC70 и V70 размещен в защищенной зоне моторного отсека, особенно на версиях с системой Start/Stop, для надежной защиты высокотоковых цепей.
Схема
Описание
| A1 | 175A Главный предохранитель токораспределительной коробки в двигательном отсеке |
| A2 | 175A Главный предохранитель центрального электронного модуля (СЕМ) с блоком предохранителей В под перчаточным ящиком, токораспределительная коробка в салоне с блоком предохранителей А под перчаточным ящиком, токораспределительная коробка в грузовом отделении |
| 1 | 100A Дополнительный электрический обогреватель |
| 2 | 50A Первичный предохранитель для центрального электронного модуля (CEM) с блоком предохранителей В под перчаточным ящиком |
| 3 | 60A Первичный предохранитель для токораспределительной коробки в салоне с блоком предохранителей А под перчаточным ящиком |
| 4 | 60A Первичный предохранитель для токораспределительной коробки в салоне с блоком предохранителей А под перчаточным ящиком |
| 5 | 60A Первичный предохранитель для блока предохранителей в грузовом отделении |
| 6 | 40A Вентилятор в салоне |
| 7 | Не используется |
| 8 | Не используется |
| 9 | 30A Реле стартера |
| 10 | 50A Внутренний диод |
| 11 | 70A Вспомогательный аккумулятор |
| 12 | 15A Центральный электронный модуль (СЕМ) (опорное напряжение вспомогательного аккумулятора) |
| 5A 2016-2017: Центральный электронный модуль (СЕМ) (опорное напряжение вспомогательного аккумулятора) |
Блок в багажнике

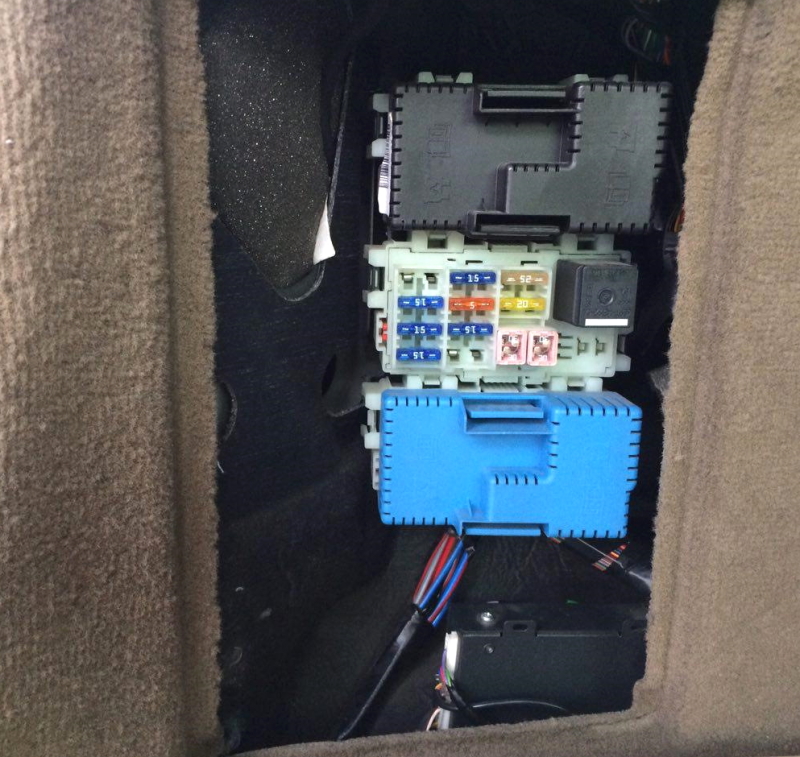

В левом углу багажного отделения, за обшивкой, установлен дополнительный блок предохранителей и реле Volvo XC70/V70, разделенный на три секции для управления задними системами и электроникой.
Схема
Назначение
| Секция 1 (R1 — Реле очистителя заднего стекла, R2 — Реле обогревателя заднего стекла) | |
| 1 | 25A 2008-2010: Панель управления, дверь водителя |
| 30A 2011-2017: Электрический стояночный тормоз левый | |
| 2 | 25A 2008-2010: Панель управления, дверь пассажира |
| 30A 2011-2017: Электрический стояночный тормоз правый | |
| 3 | 25A 2008-2010: Панель управления в левой задней двери |
| 30A 2011-2017: Заднее стекло с электрообогревом | |
| 4 | 25A 2008-2010: Панель управления в правой задней двери |
| 15A 2011-2017: Гнездо для прицепа 2 | |
| 5 | 20A 2008-2010: Не используется |
| 2011-2017: POT (автоматические открытие двери задка) | |
| 6 | 15A 2008-2010: Розетка на 12 В в багажном отделении |
| 2011-2017: Не используется | |
| 7 | 30A 2008-2010: Заднее стекло с электрообогревом |
| 2011-2017: Не используется | |
| 8 | Не используется |
| 9 | 15A 2008-2010: Гнездо для прицепа 2 |
| 2011-2017: Не используется | |
| 10 | 25A 2008-2010: Кресло с электроприводом на стороне водителя |
| 2011-2017: Не используется | |
| 11 | 40A Гнездо для прицепа 1 |
| 12 | 30A 2008-2010: РОТ (автоматические открытие двери задка) |
| 2011-2017: Не используется | |

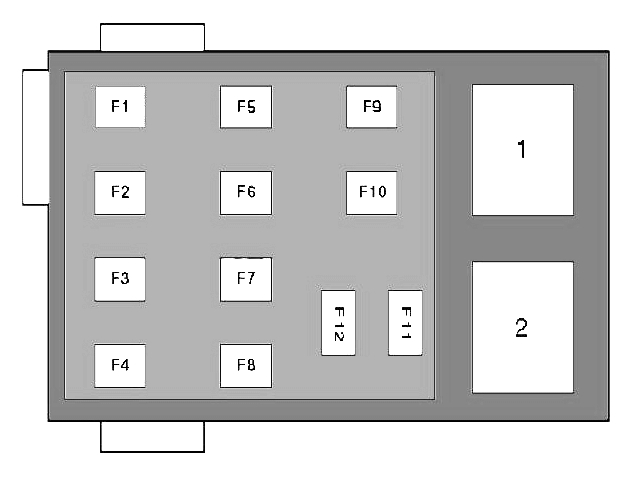

| Секция 2 (R1 — Реле привода подголовников заднего сидения, R2 — Реле основных цепей зажигания) | |
| 1 | 5A Помощь при парковке, камера помощи при парковке |
| 2 | 15A Модуль управления Four-С |
| 3 | 15A Обогрев кресла на стороне водителя впереди |
| 4 | 15A Обогрев кресла на стороне пассажира впереди |
| 5 | 15A Обогрев кресла, правое заднее |
| 6 | 10A Модуль управления AWD |
| 7 | 15A Обогрев кресла, левое заднее |
| 8 | Не используется |
| 9 | 25A Кресло с электроприводом на стороне пассажира |
| 10 | 20A Keyless drive |
| 11 | 30A Электрический стояночный тормоз левый |
| 12 | 30A Электрический стояночный тормоз правый |
| Секция 3 | |
| 1 | 10A Дисплей RTI |
| 2 | Не используется |
| 3 | 25A Динамики низких частот |
| 4 | 5A Радио DAB |
| 5 | 25A Аудио усилители |
| 6 | 15A Аудиосистема |
| 7 | 5A Телефон, Bluetooth |
| 8 | Не используется |
| 9 | Не используется |
| 10 | Не используется |
| 11 | Не используется |
| 12 | Не используется |
Если у вас есть идеи по улучшению этой статьи о предохранителях Volvo XC70 и V70 – делитесь в комментариях.
