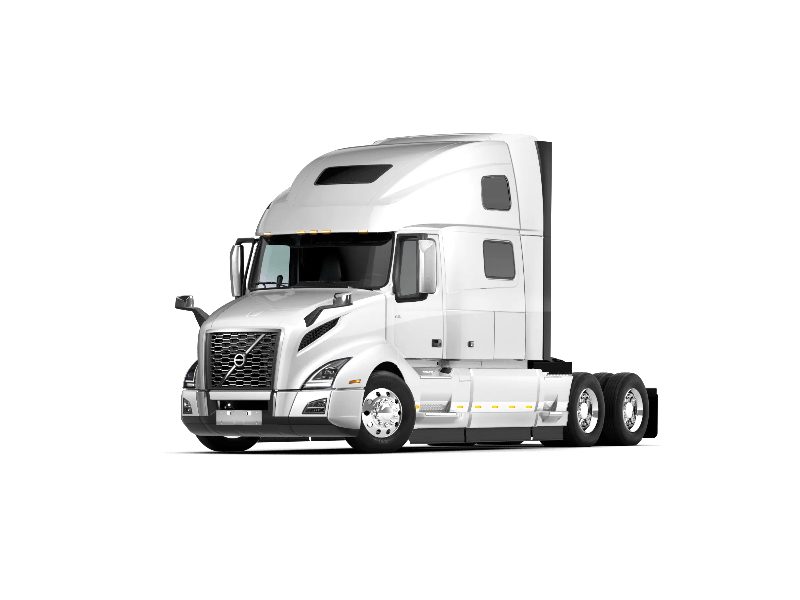

Седельный тягач Volvo VN производится с 1996 года в нескольких вариантах, включая VNL, VNM, VHD и прочие модификации. В этой статье мы разберем предохранители и реле Volvo VNL, с указанием схемы блока, его расположения и особенностей замены. Особое внимание уделим предохранителю прикуривателя в Volvo VN, а также ключевым словам вроде «замена предохранителей Volvo VNL» и «диаграмма реле Volvo VN» для удобства поиска.
Блок предохранителей и реле

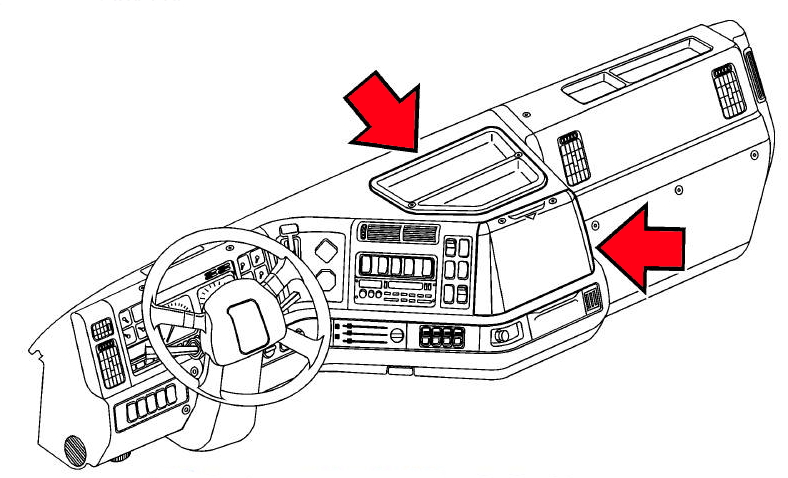

Во всех версиях Volvo VN основной блок с предохранителями и реле установлен в центральной зоне приборной панели. Для доступа к нему удалите защитную крышку, чтобы проверить или заменить элементы.

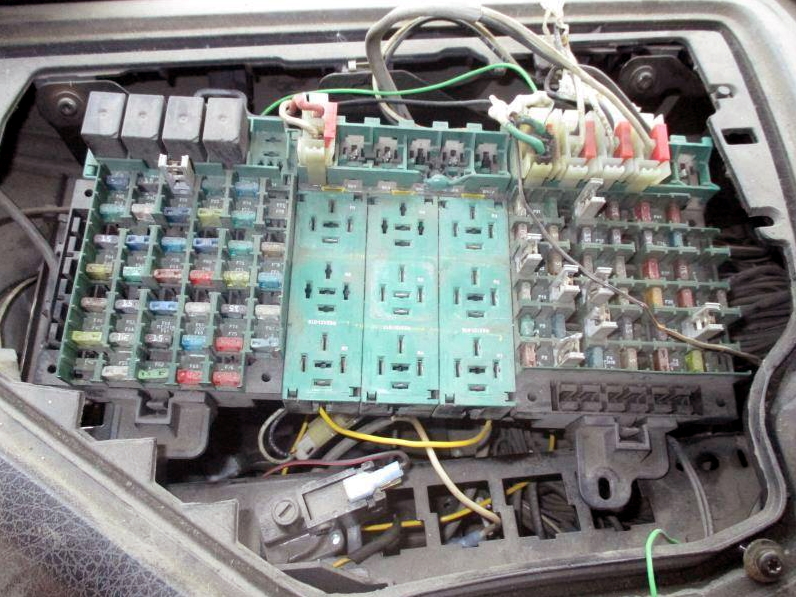

Блок предохранителей Volvo VNL выглядит примерно следующим образом:

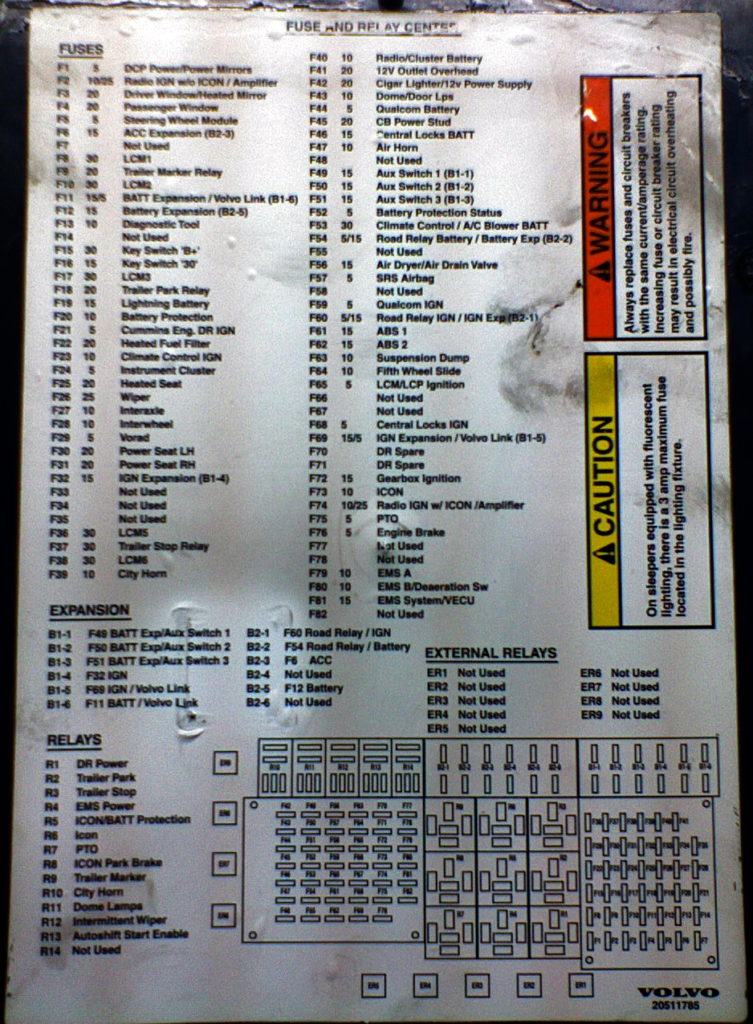

Всегда проверяйте назначение предохранителей и реле по схеме на внутренней стороне крышки блока или в официальной технической документации Volvo VNL.

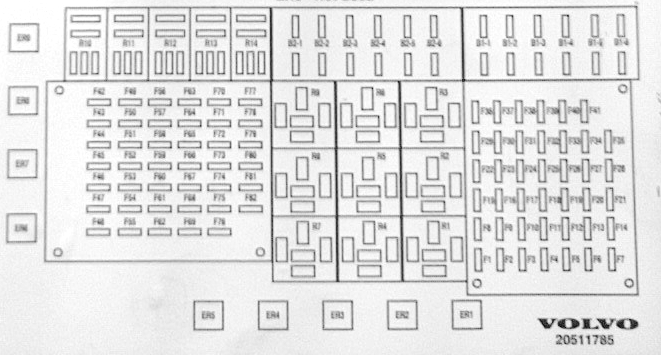

Схема блока предохранителей Volvo VNL
Расшифровка предохранителей Volvo VN
| 1 | блок управление на двери водителя (замки, стеклoподъёмники, зеркала) |
| 2 | радио, CD, усилитель |
| 3 | стеклoподъёмник водителя и подогрев зеркала |
| 4 | стеклoподъёмник пассажира |
| 5 | модуль контроля рулевой колонки |
| 6 | дополнительное оборудование (расширение аксессуаров) |
| 7 | не используется |
| 8 | питание #1 модуля контроля света (LCM) |
| 9 | освещение на трейлере, маркерное реле прицепа |
| 10 | питание #2 модуля контроля света (LCM) |
| 11 | аккумуляторная батарея/ Volvo Link |
| 12 | дорожное реле/ аккумуляторная батарея |
| 13 | диагностический коннектор |
| 14 | qualcom |
| 15 | ключ зажигания клемма «B» |
| 16 | ключ зажигания клемма «30» |
| 17 | питание #3 модуля контроля света (LCM) |
| 18 | реле паркинг трейлера |
| 19 | подсветка в батарейном отсеке |
| 20 | модуль защиты батарей от разряда |
| 21 | Cummins Engine DR |
| 22 | топливный фильтр |
| 23 | посветка климат контроля |
| 24 | панель приборов |
| 25 | обогрев сидений |
| 26 | дворники |
| 27 | блокировка дифференциала |
| 28 | блокировка колёс |
| 29 | подготовка камеры / Body Builder Ignition Z |
| 30 | электро привод водительского сиденья |
| 31 | электро привод пассажирского сиденья |
| 32 | расширение зажигания |
| 33 | фонари для снегоочистителя LH |
| 34 | центральная подкачка шин |
| 35 | фонари для снегоочистителя RH |
| 36 | прикуриватель |
| 37 | освещение кабины |
| 38 | — |
| 39 | радиостанция |
| 40 | подвеска (ECS) |
| 41 | воздушный звуковой сигнал |
| 42 | питание #5 модуля контроля света (LCM) |
| 43 | стопы на трейлере, реле |
| 44 | питание #6 модуля контроля света (LCM) |
| 45 | электрический звуковой сигнал |
| 46 | постоянное (не отключаемое) питание для радио и приборов |
| 47 | основное питание вентилятора печки /кондиционера |
| 48 | центральный замок |
| 49 | AUX1 |
| 50 | AUX2 |
| 51 | AUX3 |
| 52 | модуль защиты батарей от разряда |
| 53 | дополнительная розетка 12 вольт |
| 54 | дополнительное неотключаемое питание |
| 55 | — |
| 56 | осушитель воздуха, тормоза |
| 57 | подушка безопасности (SRS) |
| 58 | подъемные оси / реверс кузова |
| 59 | qualcomm / Inside/Outside Air |
| 60 | road relay / body builder Ign-Y/Ing. Exp. |
| 61 | ABS |
| 62 | ABS |
| 63 | подвеска |
| 64 | блокировка «пятого колеса» |
| 65 | одуль контроля света (LCM) |
| 66 | body builder Ign-X |
| 67 | насос охлаждающей жидкости ВЭД16 |
| 68 | центральный замок |
| 69 | дополнительное питание |
| 70 | Vorad/ ECS |
| 71 | не используется |
| 72 | зажигание для коробки — автомат |
| 73 | ICON только с Cummins |
| 74 | радио с иконкой/ усилителем |
| 75 | PTO коробка отбора мощности |
| 76 | Jake Brake, Engine Brake, горный тормоз |
| 77 | Allison DR |
| 78 | Allison Battery |
| 79 | EMS A |
| 80 | EMS B/ Deairation Sw |
| 81 | EMS System/VECU |
| 82 | Body Builder module |
| 90 | Топливный насос |
| 91 | |
| 92 | Внутренние лампы |
Предохранитель прикуривателя в Volvo VNL обозначен номером 36, используйте его для диагностики и замены.
Расшифровка реле Volvo VNL
| 1 | РЕЛЕ. DR |
| 2 | РЕЛЕ. ПАРКОВКА ТРЕЙЛЕРОВ |
| 3 | РЕЛЕ. ТРЕЙЛЕР-СТОП |
| 4 | РЕЛЕ. EMS |
| 5 | РЕЛЕ. ПОДЪЕМНАЯ ОСЬ / СИГНАЛ ЗАДНЕГО ХОДА |
| 5A | РЕЛЕ. Темп. Старт ДР |
| 6A | РЕЛЕ. Темп. Старт IGN |
| 7 | РЕЛЕ. PTO |
| 9 | РЕЛЕ ТРЕЙЛЕР МАРКЕР |
| 10 | РЕЛЕ. ГОРОДСКОЙ СИГНАЛА |
| 11 | РЕЛЕ. Освещения салона / ДВЕРНЫЕ СВЕТИЛЬНИКИ |
| 12 | РЕЛЕ. ПЕРИОДИЧЕСКИЙ СТЕКЛООЧИСТИТЕЛЬ |
| 13 | РЕЛЕ. АВТОСМЕЩЕНИЕ |
| 13_1 | РЕЛЕ. ЗАПУСК ALLISON ВКЛЮЧЕН |
| 14 | РЕЛЕ. АЛЛИСОН АВТОНЕЙТРАЛЬНЫЙ |
| 14_1 | РЕЛЕ. Стояночный тормоз ТАС |
| 15 | РЕЛЕ. АЛЛИСОН ПИТАНИЕ |
| 16 | РЕЛЕ. BODY BUILDER REMOTE THROTTLE INC. |
| 17 | РЕЛЕ. BODY BUILDER ДИСТАНЦИОННЫЙ ДРОССЕЛЬ ДЕК. |
| 18 | РЕЛЕ. ВХОД РАБОЧЕГО ТОРМОЗА ALLISON |
| 20 | РЕЛЕ. АЛЛИСОН БОДИ СТРОИТЕЛЬ1 |
| 21 | РЕЛЕ. АЛЛИСОН БОДИ СТРОИТЕЛЬ2 |
| 26 | СНЕЖНАЯ МАШИНА LH ER8 |
| 27 | СНЕЖНАЯ ПЛАВА RH ER9 |
| 28 | СНЕЖНЫЙ ВХОД LCM INPUTER7 |
| 29 | СИЛОВОЕ РЕЛЕ 1 АККУМУЛЯТОР |
| 30 | СИЛОВОЕ РЕЛЕ 2 ЗАЖИГАНИЯ |
| 31 | СИЛОВОЕ РЕЛЕ 3 ЗАЖИГАНИЯ |
| 32 | СИЛОВОЕ РЕЛЕ 4 ПРИНАДЛЕЖНОСТИ |
| 33 | Реле. ER9 Моторизованное зеркало IN |
| 33A | Реле. ER8 Моторизованное зеркало ВЫХОД |
| 34 | ER8 ECS Гребец |
| 35 | МЭИИР ER3 |
| 36 | Реле. ER7 Электростеклоподъемник «ВВЕРХ» |
| 37 | Реле. ER6 Электростеклоподъемник «ВНИЗ» |
| 38 | Габаритные огни на крыше ER2 |
| 39 | Реле Sleeper HVAC на жгуте проводов |
| 40 | РЕЛЕ СТАРТЕР ДВИГАТЕЛЬ |
| 41 | РЕЛЕ. СТОЯНОЧНЫЙ ТОРМОЗ |
| 42 | РЕЛЕ ПРОГРЕВ ДВИГАТЕЛЯ |
| 43 | Реле, Шунт |
| 44 | Реле защиты аккумулятора ER8 |
Электросхема Volvo vnl
Хотите углубиться в электрическую схему Volvo VNL? Скачайте подробный мануал здесь: «скачать». Это поможет с ремонтом и диагностикой систем.
Если остались вопросы по предохранителям или реле Volvo VN, пишите в комментариях.
