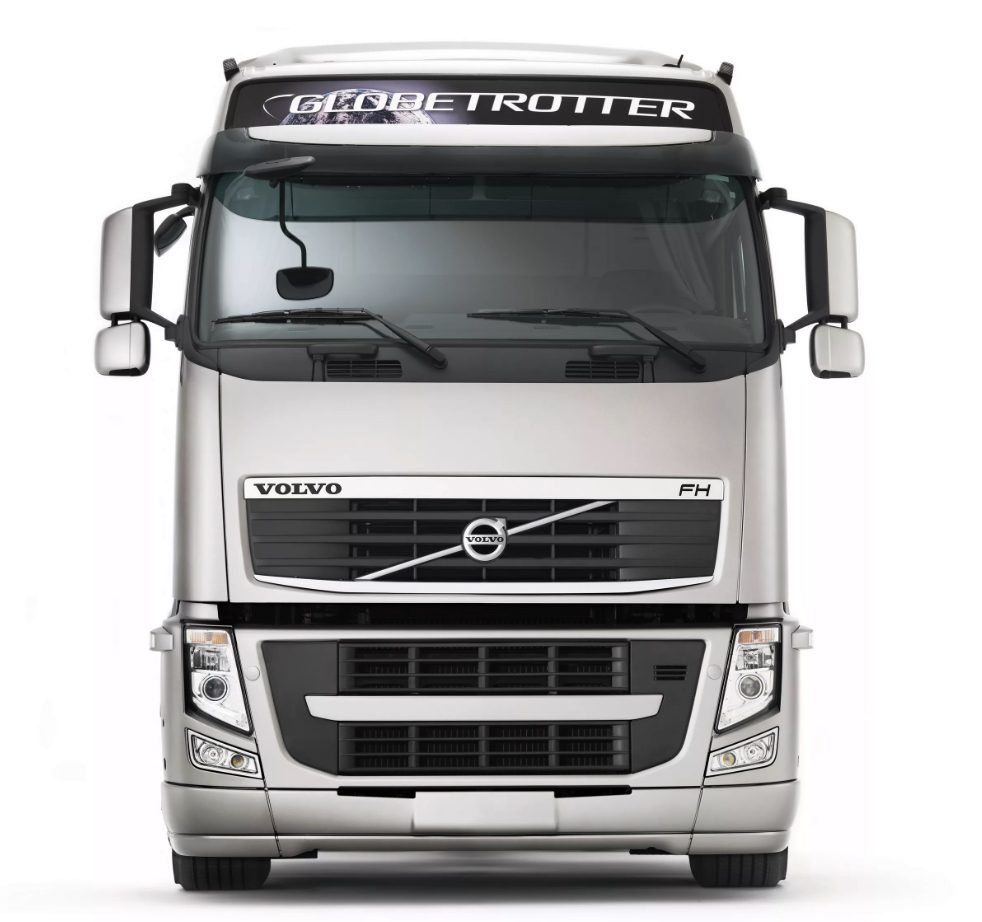

Volvo FH13 — это второе поколение линейки тяжелых грузовиков, производившихся в период с 2002 по 2012 год в множестве конфигураций. За эти годы автомобиль претерпел обновления и рестайлинг. В этой статье мы подробно разберем предохранители и реле Volvo FH 13, включая схемы блоков предохранителей, иллюстрации различных вариантов исполнения, указание на их расположение в грузовике. Особое внимание уделим предохранителю прикуривателя, а также общим ключевым словам вроде схема предохранителей Volvo FH13, блок реле Вольво ФХ 13, fuse box Volvo FH 13.
Функции предохранителей и реле могут варьироваться в зависимости от года выпуска, комплектации и уровня электрического оборудования вашего грузовика Volvo FH13. Рекомендуем проверять данные по схемам на крышке соответствующего блока предохранителей.
Схемы не соответствуют? Ознакомьтесь с руководством по Volvo FH 12 для альтернативных вариантов блоков реле и предохранителей.
Расположение блоков в кабине

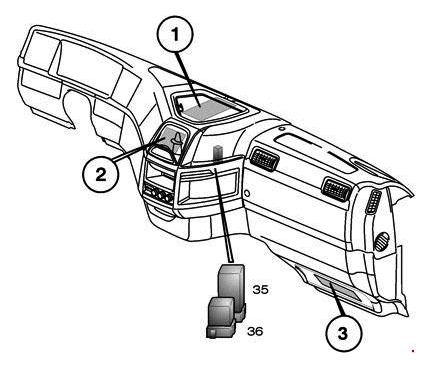

Диаграмма размещения блоков предохранителей и реле
Расшифровка
- Основной блок предохранителей и реле в кабине
- Релейный блок №1
- Релейный блок №2
- 35. Омыватель фар высокого давления / 36. Адаптивный круиз-контроль (ACC) в Volvo FH13
Основной блок предохранителей и реле в кабине

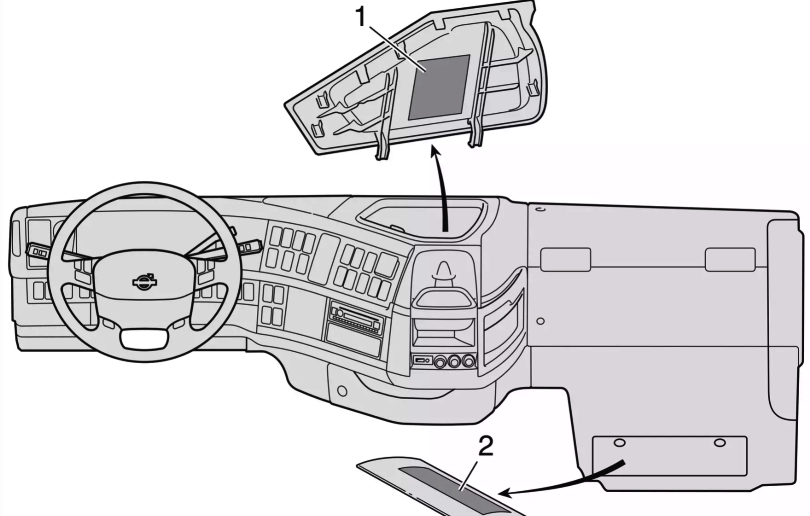

Чтобы получить доступ, снимите защитную панель.

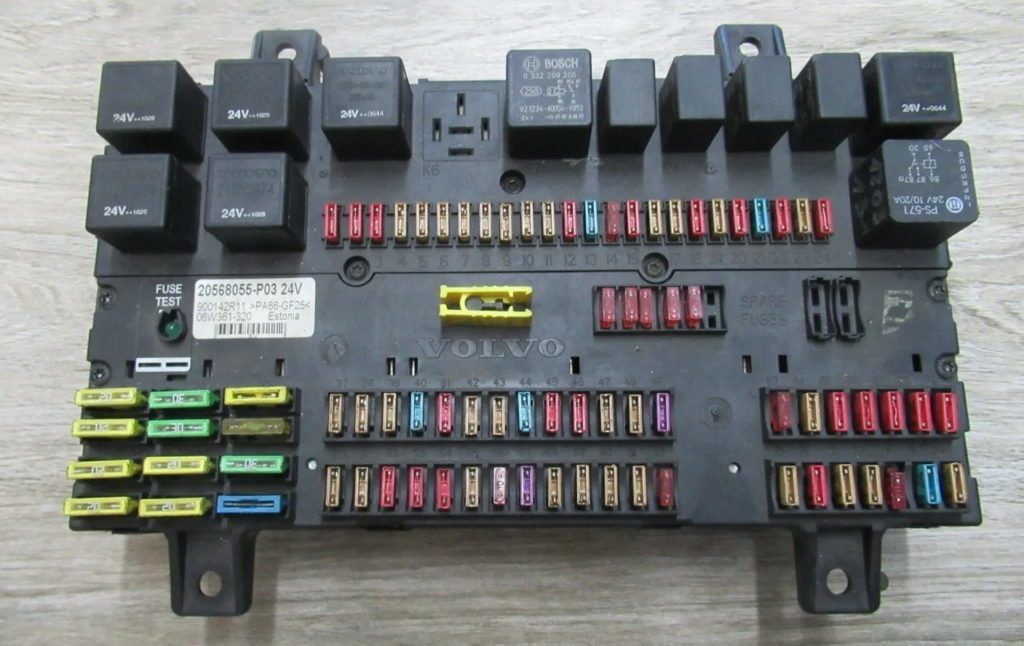

Блок предохранителей выглядит примерно следующим образом.

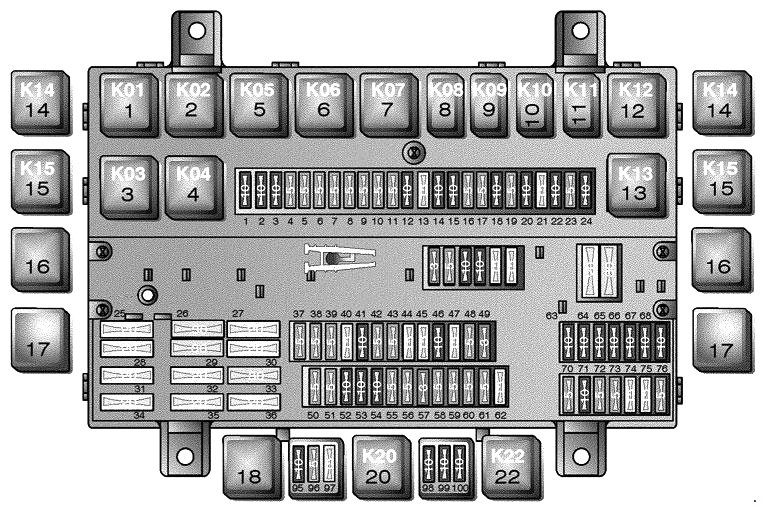

Диаграмма предохранителей
Расшифровка предохранителей и реле
| 1 | 10A TPM (Контроль давления в шинах) |
| 2 | 10A Лампа багажного отделения |
| 3 | 10A Фара, фонарь 5-го колеса |
| 4 | 5A Прил. сиденье, наклон кабины, фонарь нагрузки/ пятого колеса, внутреннее освещение |
| 5 | 5A Инструментарий, (кл.30) |
| 6 | 5A Осушитель воздуха |
| 7 | 5A ЭБУ автомобиля, иммобилайзер |
| 8 | 5A Приборы, TPM (контроль давления в шинах), тахограф |
| 9 | 5A Ингибиторы дальности и площади, Dynafleet |
| 10 | 5A Датчик NOx, система оплаты дорожных сборов |
| 11 | 5A ЭБУ селектора передач |
| 12 | 10A ЭБУ коробки передач/ретардер |
| 13 | 15A Дворники |
| 14 | 10A Прикуриватель, лампа для хранения в центральной части |
| 15 | 10A Нагреватель водоотделителя и вода в сливе топлива |
| 16 | 5A Блокировка дифференциала, коробка отбора мощности |
| 17 | 5A LCM-управление |
| 18 | 10A Звуковой сигнал, электромагнитный клапан для воздушного звукового сигнала |
| 19 | 5A Климатический блок, шлюз FMS |
| 20 | 10A Управление стояночным отопителем |
| 21 | 15A Вентилятор, блок климата |
| 22 | 10A Внутренние светильники |
| 23 | 5A Пневматическая подвеска |
| 24 | 10A Осушитель воздуха, стояночный обогреватель ADR, эл. зеркала с подогревом |
| 25 | 20A Поставка прицепа ABS/EBS |
| 26 | 30A Блок предохранителей кузовостроителя |
| 27 | 20A Эл. стеклоподъемник левый, эл. зеркала с подогревом |
| 28 | 20A Поставка грузовика ABS/EBS |
| 29 | 30A Кофе-машина |
| 30 | 20A Эл. стеклоподъемник, правая сторона |
| 31 | 20A Главный предохранитель для предохранителей 95–97 |
| 32 | 20A Климатический блок |
| 33 | 30A Эл. наклон кабины |
| 34 | 20A Усилитель высокой мощности |
| 35 | 20A Эл. регулируемое сиденье |
| 36 | 20A Прицеп цепи фонарей заднего хода |
| 37 | 5A Телефон, Дайнафлит |
| 38 | 5A Подъемные светильники |
| 39 | 5A Эл. регулируемые зеркала заднего вида |
| 40 | 15A ЭБУ двигателя |
| 41 | 10A Электромагнитные клапаны двигателя |
| 42 | 5A Муфта вентилятора системы охлаждения, реле предпускового подогрева двигателя |
| 43 | 5A BBM (кузовной модуль), Man. главный выключатель BBOX-EF |
| 44 | 15A Преобразователь напряжения 1, радио, камера заднего вида |
| 45 | 15A Преобразователь напряжения 2, розетка 12 Вольт |
| 46 | 10A Проблесковый маячок |
| 47 | 15A ACC |
| 48 | 5A АБС/ЭБС |
| 49 | 3A Пневматическая подвеска /A-ride/J-ride |
| 50 | 5A Телефон |
| 51 | 5A Гидравлический управляемый мост |
| 52 | 10A Функции в положении ключа «R», предварительный прогрев двигателя |
| 53 | 10A Световые сигналы |
| 54 | 10A Dynafleet, шлюз FMS |
| 55 | 5A Подушка безопасности SRS, натяжитель ремня безопасности |
| 56 | — |
| 57 | 3A ЭБУ селектора передач/ретардер |
| 58 | 5A Управление генератором, главный выключатель аккумуляторной батареи ADR |
| 59 | 5A Камера заднего вида |
| 60 | 5A Гидравлический управляемый мост |
| 61 | 5A Складной кронштейн зеркала заднего вида, Япония, охранная сигнализация, связь Volvo |
| 62 | 15A Подогреватель топлива, термолиния |
| 63 | 10A Система Алколок |
| 64 | 10A Система дорожных сборов |
| 65 | 10A Центральная система смазки |
| 66 | 10A Люк в крыше |
| 67 | 10A Лампы для чтения, ночники |
| 68 | 10A Холодильник |
| 69 | 5A 12-вольтовая розетка |
| 70 | 10A Поставка прицепа ABS/EBS, (кл.15) |
| 71 | 5A Дополнительное оборудование |
| 72 | 10A Система регулировки уровня фар |
| 73 | 5A Индикация подъема борта |
| 74 | 15A Омыватель фар высокого давления |
| 75 | 15A Эл. подогрев сидений и эл. вентилируемое сиденье |
| 76 | 5A ADR, реле короткого замыкания D+, вентилятор приборной панели |
| 95 | 10A Центральный дверной замок |
| 96 | 5A Охранная сигнализация |
| 97 | 15A Автономный обогреватель |
| 98 | 10A |
| 99 | 10A |
| 100 | 10A |
| Реле в блоке предохранителей Volvo FH13 | |
| 1 | Пусковой переключатель, положение радио |
| 2 | EMS (система управления двигателем) |
| 3 | Мотор стартера |
| 4 | Блок предохранителей кузовостроителя (кл.15) |
| 5 | I-Shift/Powertronic/ ретардер |
| 6 | Вентиляторный климатический блок |
| 7 | Прерывистый стеклоочиститель |
| 8 | Ингибитор зоны коробки передач |
| 9 | Внутренние светильники |
| 10 | Пятое колесо, рабочий свет |
| 11 | Пневматическая подвеска |
| 12 | Фонарь заднего хода, прицеп |
| 13 | Генератор управляется |
| 14 | Реле задержки времени, подъем тележки, A-ride |
| 15 | Реле времени, подъем тележки, A-ride, с ограничителем нагрузки на ось |
| 16 | Датчик дождя, высокоскоростной стеклоочиститель |
| 17 | — |
| 18 | Подъемник тележки, A-ride, с ограничителем нагрузки на ось |
| 20 | Мужчина. главный выключатель BBOX-EF |
| 22 | 24В, розетка |
Релейный блок №1
Схема реле
Функции реле
| 23 | Наклон кабины |
| 24 | Центральная смазка |
| 25 | Световой знак |
| 26 | Складной кронштейн зеркала заднего вида (Япония) |
| 27 | Эл. регулируемое сиденье |
| 28 | Вентилятор климатической установки, 1-я скорость (от стояночного отопителя) |
| 29 | Складной кронштейн зеркала заднего вида (Япония) |
| 30 | Проблесковый маячок |
| 31 | Подогреватель топлива, термолиния |
| 32 | — |
| 33 | — |
| 34 | — |
Релейный блок №2

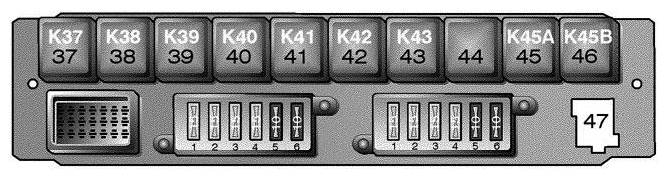

Диаграмма
Расшифровка
| Левый отдел | |
| 1 | 15 — |
| 2 | 15 — |
| 3 | 15 — |
| 4 | 15 — |
| 5 | 10 — |
| 6 | 10 — |
| Правый отдел | |
| 1 | 15 — |
| 2 | 15 — |
| 3 | 15 — |
| 4 | 15 — |
| 5 | 10 — |
| 6 | 10 — |
| Реле | |
| 37 | Парковочные огни Подготовка изготовителя кузова, фонари сменного кузова Подготовка кузова, свет плуга, прожекторы Подготовка кузовщика Подготовка кузова, замена кузова Подготовка кузова, прожекторы Подготовка кузова, внешний старт Дополнительный фонарь заднего хода, грузовик Индикация подъема борта Подготовка кузова, двойная скорость Подготовка кузова, двойная скорость |
| 38 | Подготовка изготовителя кузова, фонари сменного кузова |
| 39 | Подготовка кузова, свет плуга, прожекторы |
| 40 | Подготовка кузова |
| 41 | Подготовка кузова, замена кузова |
| 42 | Подготовка кузова, прожекторы |
| 43 | Подготовка кузова, внешний старт |
| 44 | Дополнительный фонарь заднего хода, грузовик |
| 45 | Индикация подъема борта |
| Подготовка кузова, двойная скорость | |
| 46 | Подготовка кузова, двойная скорость |
Дополнительные компоненты в кабине
- 89 Тахограф
- 90 Преобразователь 12В, ABS прицеп/ инфомодуль (1007C)
- 91 Тахограф, ADR
- 93 Главный предохранитель для предохранителей 95–97
- 94 Система AdBlue
Дополнительный блок предохранителей в формате плавких вставок может быть расположен поблизости от аккумулятора в Volvo FH13.
Блок рядом с аккумулятором
Расшифровка плавких предохранителей
- 200А Кузов
- 100 А FRC Кабина водителя, центр предохранителей и реле
- 30А Управление передним шасси FCIOM
- 30А Центр управления шасси CCIOM
- 30А Управление задним шасси RCIOM
- 30А Управление передним шасси FCIOM
- 30А Центр управления шасси CCIOM
- 30А Управление задним шасси RCIOM
- 30А Управление передней осью FAS
- 40А Парковочный охладитель PCCU
- 23А Блок управления системой доочистки ACM
- 23А Управление вспомогательной осью
Если у вас есть дополнения по предохранителям и реле Volvo FH13 — поделитесь в комментариях.
