Предохранители и реле Volvo FH12/FH16 (электросхемы)

Volvo FH12 — это первое поколение линейки мощных грузовиков большой грузоподъемности, производившихся в период с 1994 по 2004 год. За годы выпуска автомобиль претерпел несколько обновлений и рестайлингов. В этой статье мы подробно разберем предохранители и реле Вольво FH12, включая схемы монтажных блоков, фото и указания на их расположение. Особое внимание уделим предохранителю для прикуривателя. Информация также окажется полезной для владельцев Вольво FH16, учитывая сходства в электрических системах.

Функции предохранителей и реле в Volvo FH12 могут варьироваться в зависимости от года производства, комплектации и уровня электрического оборудования. Рекомендуем проверять данные по схемам на крышке вашего блока предохранителей.

Схемы не совпадают? Ознакомьтесь с руководством по Volvo FH13 для альтернативных вариантов.

Расположение блоков предохранителей в кабине

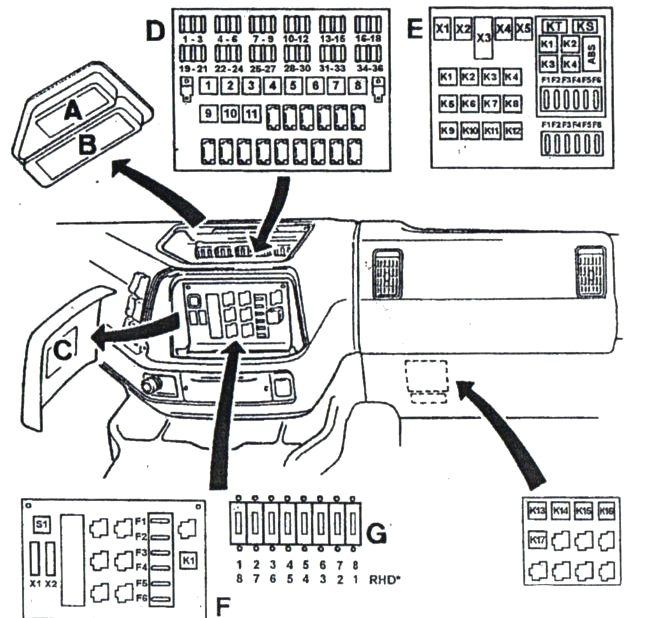

Диаграмма размещения блоков

Блок D

Чтобы получить доступ, снимите защитную панель.

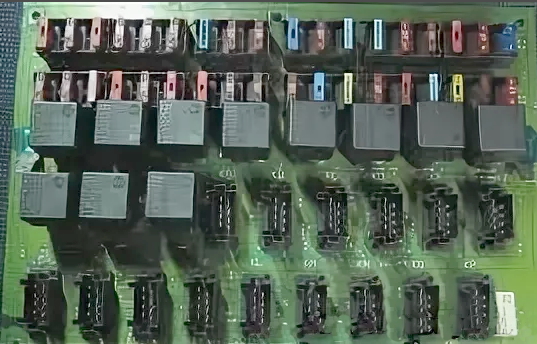

Блок предохранителей выглядит примерно следующим образом.

Вариант 1 схемы предохранителей Volvo FH12

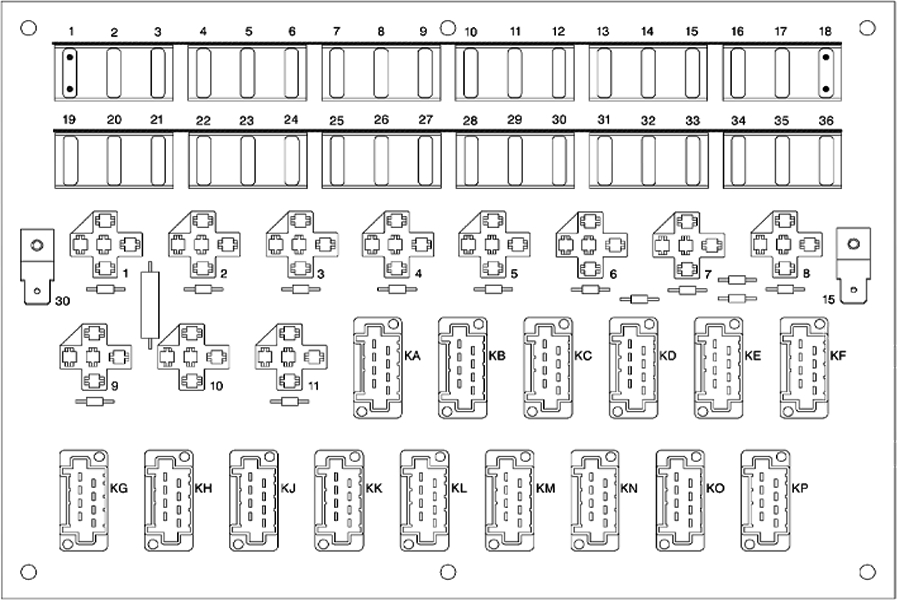

Диаграмма блока

Расшифровка

Предохранители в блоке D Volvo FH12

F1 — фары ближнего света левые
F2 — фары ближнего света правые
F3 — автономный отопитель, вебасто, радио
F4 — тормоз, фонари стоп сигнала, предохранитель стоп сигнала
F5 — фонари заднего хода, лампа зарядки генератора ,возбуждение генератора, предохранитель заднего хода
F6 — внутреннее освещение, радио, центральный замок предохранитель, внутреннего освещения и розеток
F7 — аварийная сигнализация
F8 — повороты, сигнальные лампы
F9 — тахограф, часы, аварийка (аварийная сигнализация), освещение, предохранитель приборы и тахограф
F10 — кондиционер, двигатель вентилятора внутреннего отопления
F11 — автоматическая передача, трансмиссия предохранитель блока управления коробкой передач
F12 — мотор дворников и омыватель лобового стекла, стеклоочистителя и омывателя
F13 — омыватели фар головного света, предохранитель стеклоочистителя фар
F14 — прожектор, дополнительные фары, предохранитель прожектора
F15 — предварительный нагрев двигателя — свечи накаливания, предохранитель нагрева свечи
F16 — прикуриватель, преобразователь
F17 — противотуманные фары передние, задние предохранитель противотуманных фар
F18 — EDC блок управления двигателем
F19 — дальний свет, левая сторона, предохранитель на электросхеме левой фарой
F20 — дальний свет правая сторона, предохранитель на электросхеме правой фарой
F21 — 24 вольтовые розетки, прикроватная лампа освещения, предохранитель внутреннего освещения
F22 — резерв
F23 — пневматическая подвеска, подъем рамы
F24 — габариты левая сторона
F25 — прожектор
F26 — стояночный свет прицепа левая сторона, предохранитель на электросхеме стояночных огней
F27 — кондиционер
F28 — габариты правая сторона
F29 — EDC блок управления двигателем
F30 — стояночный свет прицепа правая сторона
F31 — блокировка дифференциала, механизм отбора мощности
F32 — сигнал звуковой, дополнительное оборудование
F33 — стеклоподъемник с водительской стороны
F34 — центральный замок, стеклоподъемник с пассаж. стороны
F35 — ближний свет
F36 — обогрев зеркала

Реле в блоке D

302 — Реле освещения (дополнительный прожектор)
305 — Реле фонарей света заднего хода
306 — Реле ближнего света фар
307 — Реле дальнего света фар
308 — Лампы стоп-сигнала реле стоп сигналов
309 — Реле габариты
315 — Реле стартера
343 — Реле задних противотуманных фар
375 — Реле фар дневного света, Генератор

Вариант 2 схемы предохранителей Volvo FH12

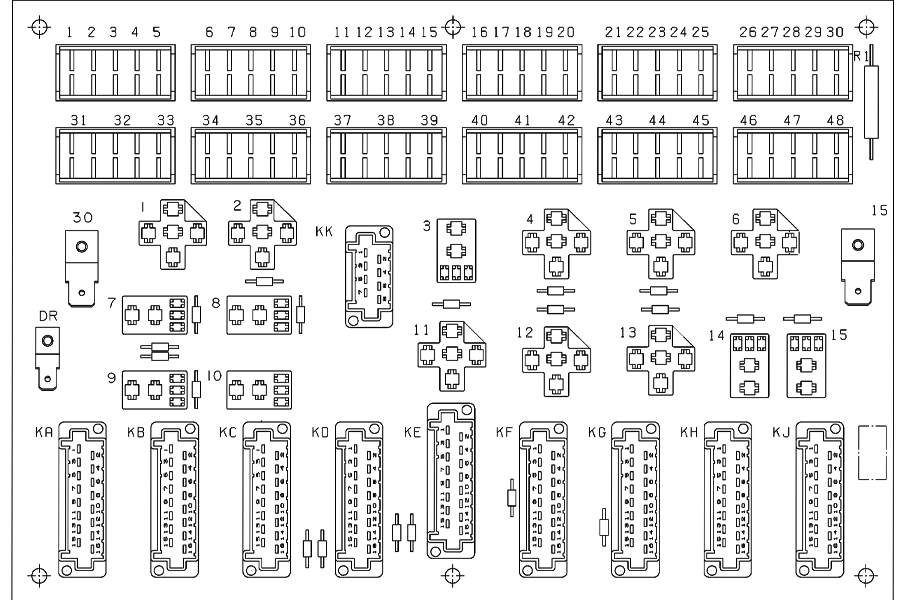

Диаграмма блока

Обозначения

Предохранители

F1 Пневматическая подвеска, гидравлические тележки лифт
F2 Площадь ингибиторы, компрессор контроль
F3 Подушка безопасности, иммобилайзер
F4 Центральный замок
F5 Внутреннее освещение, таймер
F6 Стопы прицепа
F7 Приборы
F8 Делитель напряжения для радио
F9 Стопы
F10 Прожектор
F11 Дальний свет моргнуть
F12 Пневматическая подвеска
F13 Эл. подогрев зеркал заднего вида
F14 Подогрев реле «radiopos»
F15 Ближний LHS свет
F16 Дальний LHS свет
F17 «Radiopos»
F18 Управление вентилятором охлаждения, подогрева реле
F19 Автомобиль ECU
F20 Электромагнитные клапаны двигатель
F21 Приборы, эл. с подогревом зеркало реле
F22 Дневной свет
F23 Подогрев осушителя
F24 Дополнительное оборудование
F25 Эл. зеркала заднего вида
F26 Блокировка дифференциала, отбора мощности
F27 Электронный климат-контроль
F28 Указатель поворота, приборы
F29 Гудок
F30 Прикуриватель
F31 Делитель напряжения 12В
F32 Задние противотуманные фары
F33 Габаритный свет левый
F44 Габаритный свет прицеп левый
F55 Подсветка багажных отделений
F56 Габаритный свет правый прицеп
F57 Габаритный свет правый
F58 Указатель поворота, предупреждение об опасности
F59 Ближный правый
F30 Дальний свет правый
F31 Эл. стеклоподъемник, пассажирская сторона
F32 Эл. стеклоподъемник, со стороны водителя
F33 ЭБУ двигателя
F34 Реверс свет, реверс предупреждение, сигнализация
F35 Вентилятор, климат блок
F36 Эль сиденье с подогревом, парк. нагреватель
F37 Стеклоочиститель
F38 Фара стеклоочистителя ветрового стекла и омыватель фар

Реле

301 Реле, противотуманные фары «9» (CG5)
305 Реле, фары заднего хода «12» (EA7)
306 Реле, полные балки «11» (CE55)
307 Реле, ближнего света «3» (CE48)
308 Реле, стоп-сигналы грузовик «8» (CK8)
308В Реле, стоп-сигналы прицеп «10» (CK15)
309L Реле, габаритные огни левая «1» (CE19)
309R Реле, габаритные огни правая «2» (CE26)
315R Реле, начиная переключатель «4» (AA42)
343 реле, задние противотуманные фонари «7» (CG12)
348A Реле, вентилятор, климат блок «13» (HA 6)
360 Реле, отбора мощности ингибитор «14» (LD3) (LE4)
379 Реле, впрыска топлива «5» (AC17)
3005 Генератор контролируемой реле «6» (AA52)
3101 Реле, внутренние лампы «15» (ER13) (ES13)

Блок E

Коннекторы в блоке E Volvo FH12

Х1 — Свободный
Х2 — Автоматическая коробка передач «АG2»
ХЗ — Автоматическая коробка передач «АGS1»
Х4 — Пневматическая подвеска «ВL»
Х5 — Система антиблокировки «АS»

Плавкие предохранители

Р1 — Дополнительный отопитель (20А)
Р2 — Дополнительный отопитель (15А)
РЗ — Свободный
Р4 — Свободный
Р5 — Электроподогрев сиденья (15А)
Р6 — Электрический ввод 12В (15А)

Дополнительные плавкие предохранители

Р1 — Электроклапан, система антиблокировки
Р2 — Электроклапан, система антиблокировки
РЗ — Реле, блок управления (5А)
Р4 — Информационный блок (5А)
Р5 — Диагностический ввод (5А)
Р6 — Питание прицепа (25А)
К1 — Прожекторы «302»
К2 — Пневматическая подвеска, регулировка уровня ««3014А»
КЗ — Пневматическая подвеска, регулировка уровня «3014В»
К4 — Пневматическая подвеска «3014С»
К5 — Регулировка сиденья «3076»
Кб — Зеркала заднего вида с электроподогревом
К7 — Пневматическая подвеска, подъем тележки «314D»
К8 — Пневматическая подвеска, подъем стойки «314Е»
К9 — Автоматическая коробка передач, ЕЭС. торможение двигателем АDR «345В» «318А» «309АВ»
К10 — Автоматическая коробка передач, ЕЭС, торможение двигателем АDR «3073» «318В» «309АL»

Предохранители системы антиблокировки тормозов Volvo FH12

К1 — Электроклапан, антиблокировочная система
К2 — Стоп-сигналы, прицеп
КЗ — Электроклапан, антиблокировочная система
К4 — Индикаторы, антиблокировочная система

Блок H

Блок для дополнительного оборудования (опционально). Находится в правом нижнем углу на схеме. Здесь размещаются защиты для: кондиционера, блока управления, стояночного подогревателя (водяного) и других систем.

Блок G

Электронные модули в блоке G Volvo FH12

Многофункциональное реле
Система EDC
Реле освещения
Централизованная блокировка
Подъемник стойки, А-типа
Подъемник стойки (АТВ), ход (A-типа, пневматический)
Подъемник стойки (АТВ). А-типа
Dim-Dip (Великобритания)

Блок F

S1 — Клавиша диагностического устройства
Х1 — Блок управления двигателем, информационная система водителя
Х2 — Антиблокировочная система

Электрическая схема кузова Volvo FH12

Плавкие предохранители

F1 — Аккумулятор -30
F2 — Аккумулятор -30
F3 — Выключатель запуска «15»
F4 — Выключатель запуска «15»
F5 — Генератор переменного тока «61» (5А)
F6 — Стояночные огни (5А)

Реле

К1 — Питание через плавкие предохранители 3 и 4

Рядом с аккумулятором иногда монтируется дополнительный блок мощных предохранителей для высокоточных систем.

Назначение мощных предохранителей

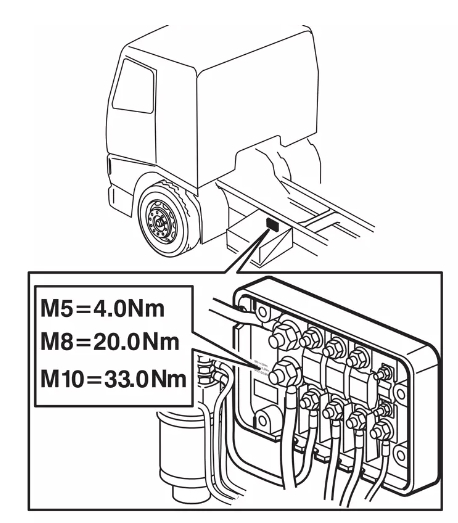

Дополнительный блок у аккумулятора предназначен для защиты высокомощных цепей в Volvo FH12.

125A Предпусковой прогрев
200A Гидравлический механизм подъема тележки /Изготовитель кузова
125A Кабина
40A Вторичный источник питания для фонарей

Хотите больше деталей по электрическим схемам грузовиков Volvo? Скачайте бесплатно электросхемы для моделей FM9, FM12, FH12, FH16, NH12 на нашем сайте.

Это все о предохранителях и реле Volvo FH12. Если у вас есть дополнения или вопросы — оставляйте комментарии ниже.
