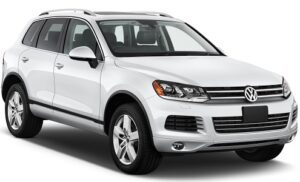

Volkswagen Touareg 2 поколения NF и FL производился в период с 2010 по 2018 год, включая модели 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 и 2018 годов выпуска. После этого модель сменило третье поколение. В этой статье мы подробно разберём предохранители и реле Volkswagen Touareg 2, включая схемы расположения блоков, фото примеры и акцент на предохранитель прикуривателя Touareg. Узнайте, где находятся все блоки предохранителей Фольксваген Туарег 2 и как их заменить.
Конфигурация блоков может варьироваться в зависимости от года производства и комплектации вашего Volkswagen Touareg 2.
Расположение блоков предохранителей и реле Touareg 2
Общая схема размещения блоков предохранителей и реле в Фольксваген Туарег 2
Блоки предохранителей в салоне Volkswagen Touareg 2
Блок предохранителей слева
Левый блок предохранителей Touareg 2 размещён в торце приборной панели слева, за съёмной защитной панелью.

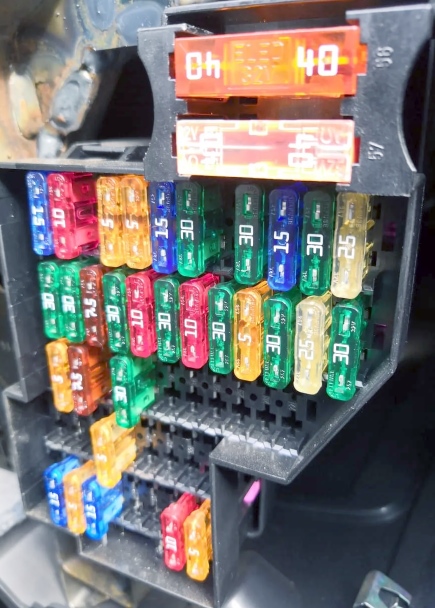

Пример внешнего вида блока

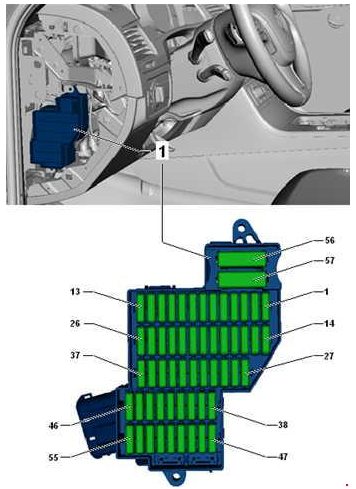

Схема блока слева
Описание предохранителей слева в Touareg 2
| 1 | 25А Блок управления регулировки и вентиляции сиденья водителя |
| 2 | 30А Блок управления отопителя |
| 3 | 15/20А Сигнал |
| 4 | 30А Электродвигатель стеклоочистителя |
| 5 | 30А Блок управления сдвижного люка |
| 6 | 15/30 Блок управления разблокировки спинки сиденья |
| 7 | 15А Блок управления электро регулируемой рулевой колонки |
| 8 | 5/10А Блок управления системы контроля давления в шинах, Блок управления рулевой колонки |
| 9 | 5А Переключатель освещения, Датчик дождя, Передний потолочный модуль, Блок управления системы контроля давления в шинах |
| 10 | 30А Блок управления шторки люка |
| 11 | 10/15А Нагревательный элемент рулевого колеса, Блок управления рулевой колонки |
| 12 | Не используется |
| 13 | Не используется |
| 14 | 30А Блок управления бортовой сети |
| 15 | 25/30А Блок управления бортовой сети |
| 16 | 30А Блок управления двери водителя |
| 17 | 5/10А Датчик системы охраны салона, Сирена сигнализации, Концевой выключатель капота |
| 18 | 30А Блок управления бортовой сети |
| 19 | 10А Блок управления двигателя |
| 20 | 30А Блок управления бортовой сети, Нагревательный элемент подушки сиденья водителя и пассажира |
| 21 | 10А Реле аккумулятора остаточного тепла |
| 22 | 30А Блок управления бортовой сети |
| 23 | 7,5А Диагностический разъём, Выключатель зажигания и стартера, Диагностический интерфейс шин данных, Блок управления эл. блокировки рулевой колонки |
| 24 | 30А Реле обогрева левой части ветрового стекла |
| 25 | 30А Реле обогрева правой части ветрового стекла |
| 26 | 15А Вентилятор 1 АКБ |
| 27 | 5А Блок управления сигнализатора низкого уровня ОЖ, Реле уровня ОЖ, Блок управления системы регулирования АКБ |
| 28 | 5А Блок управления электропривода |
| 29 | 5А Регулятор давления сцепления автоматизированной КП |
| 30 | 5А Блок управления усилителя рулевого управления, Электрический насос усилителя рулевого управления |
| 31 | Не используется |
| 32 | 15А Блок управления компрессора климатической установки |
| 33 | 30А Блок управления левой задней двери |
| 34 | 5А Блок управления открывания крышки/ двери багажного отсека |
| 35 | 7,5А Блок управления открывания крышки/ двери багажного отсека |
| 36 | 5А Клавиша электромеханического стояночного тормоза |
| 37 | 15А Вентилятор 2 АКБ |
| 38 | 5А Блок управления электропривода, Реле вентилятора |
| 39 | 30А Регулятор давления сцепления автоматизированной КП |
| 40 | 30А Реле разблокировки вентилятора |
| 41 | 10А Блок управления системы регулирования АКБ |
| 42 | 5А Электрохромное внутреннее зеркало |
| 43 | 7,5А Левая фара, Правая фара, Регулятор корректора фар |
| 44 | 5А Блок управления подогрева задних сидений |
| 45 | 5А Блок управления обработки изображения, Датчик продольной раскачки, Передняя камера вспомогательных систем водителя |
| 46 | 5А Блок управления ассистента смены полосы движения |
| 47 | 5А Блок управления парковочного ассистента, Блок управления открывания ворот гаража, Диагностический интерфейс шин данных, Диагностический разъём |
| 48 | 10А Датчик высокого давления, Расходомер воздуха, Блок управления двигателя, Реле стартера, Блок управления двигателя, |
| 49 | 7,5А Блок управления адаптивного круиз-контроля |
| 50 | 5/30А Пиропатрон преднатяжителя ремня со стороны водителя |
| 51 | 5А Блок управления сигнализатора низкого уровня ОЖ, Реле уровня ОЖ |
| 52 | 15А Электродвигатель очистителя заднего стекла |
| 53 | 5А Блок управления системы адаптивного освещения и корректора фар, Блок управления рулевой колонки, Блок управления бортовой сети |
| 54 | 15А Левая фара |
| 55 | 5А Блок управления сигнализатора низкого уровня ОЖ, Реле уровня ОЖ |
| 56 | 40А Реле компрессора системы регулирования дорожного просвета |
| 57 | 40А Приточный вентилятор |
Блок предохранителей справа
Дополнительный блок предохранителей Volkswagen Touareg 2 установлен в торце правой стороны приборной панели, под защитной крышкой.

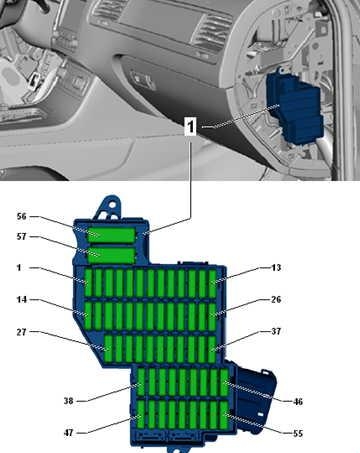

Схема блока справа
Расшифровка предохранителей справа в Touareg 2
| 1 | Не используется |
| 2 | 15А Блок управления системы регулирования дорожного просвета |
| 3 | 10А Блок управления блокировки межколёсного дифференциала |
| 4 | 30А Блок управления блокировки межколёсного дифференциала |
| 5 | 15/25А Блок управления распознавания прицепа |
| 6 | 15А Блок управления распознавания прицепа |
| 7 | 15/25А Блок управления распознавания прицепа |
| 8 | 15/25А Блок управления распознавания прицепа |
| 9 | 30А Блок управления задней правой двери |
| 10 | Не используется |
| 11 | 30А Блок управления двери переднего пассажира |
| 12 | Не используется |
| 13 | 15А Блок управления распознавания прицепа |
| 14 | 10А Блок управления подушек безопасности, БУ системы определения занятости сиденья |
| 15 | 10А Блок управления раздаточной коробки |
| 16 | 5А Блок управления электромеханического стояночного тормоза, Панель управления для регулирования дорожного просвета, нагревательный резистор жиклёров стеклоомывателя, Клавиша отключения ASR и ESP, Блок управления ABS, Клавиша ассистента движения на спуске, Клавиша электромеханического стояночного тормоза, Клавиша AUTO HOLD, Стабилизатор напряжения |
| 17 | 15А Правая фара |
| 18 | 30А Пиропатрон преднатяжителя ремня 2 со стороны переднего пассажира |
| 19 | 5А Переключатель Tiptronic, Многофункциональный переключатель, Блок управления автоматической коробки передач |
| 20 | 25А Блок управления регулировки положения сиденья переднего пассажира, Блок управления сиденья водителя и пассажира |
| 21 | 25А Блок управления подогрева задних сидений, Задняя панель управления и индикации климатической установки |
| 22 | Не используется |
| 23 | 25А Блок управления двери багажного отсека |
| 24 | 10А Блок управления Climatronic, Задняя панель управления и индикации климатической установки |
| 25 | 5А Блок управления камеры наружного наблюдения, Блок управления камеры заднего вида |
| 26 | 30А Реле обогрева заднего стекла |
| 27 | 5А Устройство приема радиосигнала дополнительного жидкостного отопителя |
| 28 | 5/20А Реле гидравлического насоса КП, Блок управления раздаточной коробки, Блок управления автоматической коробки передач (До ноября 2012 года) |
| 29 | 30А Блок управления ABS |
| 30 | 5А Переключатель Tiptronic |
| 31 | 20/30А Центральный блок управления систем комфорта |
| 32 | 30А Задний приточный вентилятор |
| 33 | 30А Центральный блок управления систем комфорта |
| 34 | Не используется |
| 35 | 5А Блок управления системы отслеживания местонахождения автомобилей |
| 36 | 30А Центральный блок управления систем комфорта |
| 37 | 20А Блок управления АКП, Реле гидравлического насоса КП |
| 38 | 15А Прикуриватель, Розетка 12 В 2, Блок управления подогрева задних сидений (До августа 2014 года) |
| 39 | 15А Дополнительные розетки на 12 В |
| 40 | 20/30А Инвертор с розеткой, 12 В — 230 В |
| 41 | 10А Разъём 2 для подключения внешних аудиоустройств |
| 42 | 5А Блок управления распознавания прицепа |
| 43 | 10А Блок управления блокировки межколёсного дифференциала |
| 44 | 5А Датчик загрязнения воздуха |
| 45 | 30А Стабилизатор напряжения |
| 46 | 30А Стабилизатор напряжения |
| 47 | 10А Блок управления электронной информационной системы |
| 48 | 30А Блок управления цифровой аудиосистемы |
| 49 | Не используется |
| 50 | 5А ТВ-тюнер, Блок управления электроники управления мобильного телефона |
| 51 | 20А Головное устройство |
| 52 | 5А Блок управления комбинации приборов -J285- |
| 53 | 5А DVD-чейнджер |
| 54 | 5А Интерфейс для внешних мультимедийных устройств -R215- |
| 55 | Не используется |
| 56 | 40А Блок управления ABS |
| 57 | 40А Блок управления электромеханического стояночного тормоза, Блок управления раздаточной коробки |
В втором поколении Volkswagen Touareg предохранитель переднего прикуривателя — это номер 38 на 15А, а дополнительные розетки защищает №39. Это ключевые элементы для поиска схемы предохранителей прикуривателя Touareg 2.
Блок под сиденьем водителя
Описание предохранителей под сиденьем Touareg 2
| 1 | 100А Блок предохранителей |
| 2 | 50А Блок управления системы регулирования дорожного просвета |
| 3 | 100А Блок предохранителей |
| 4 | 80А Блок предохранителей |
| 5 | 40А Блок предохранителей |
| 6 | 50А Реле розеток, Блок предохранителей |
| 7 | 60А Блок предохранителей, Задний приточный вентилятор |
| 8 | 60А Соединитель проводов, Реле электропитания клеммы 30 |
| 9 | 125А Блок предохранителей |
| 10 | 60/150А Нагревательный элемент дополнительного воздушного отопителя, Реле гидравлического насоса КП |
| 11 | 40А Реле электропитания клеммы 15 |
| 12 | 5А Диагностика |
Блоки реле в салоне Фольксваген Туарег 2

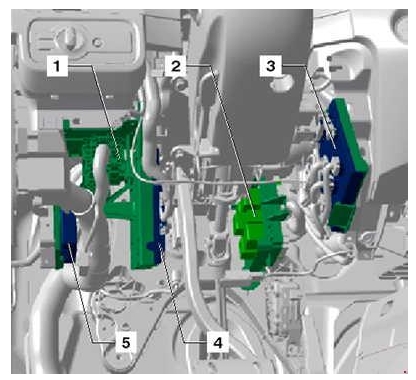

В зоне рулевой рейки и нижней части приборной панели размещены релейные блоки Touareg 2.
Функции блоков реле в Touareg 2
- Блок предохранителей и реле 1
- Блок предохранителей и реле 2
- Блок управления бортовой сети
- Центральный блок управления систем комфорта
- Блок управления парковочного ассистента
Блок предохранителей и реле 1
Схема реле 1
Расшифровка реле 1 в Volkswagen Touareg 2
| E1 | Реле обогрева левой части ветрового стекла (643) |
| E2 | Реле обогрева правой части ветрового стекла (643), Блок управления сигнализатора низкого уровня ОЖ (422) |
| E3 | Реле розеток (100) |
| E4 | Реле гидравлического насоса КП (644) |
| E5 | Реле аккумулятора остаточного тепла (404), Реле уровня охлаждающей жидкости (646) |
| E6 | Реле разблокировки вентилятора (449) |
Блок предохранителей и реле 2

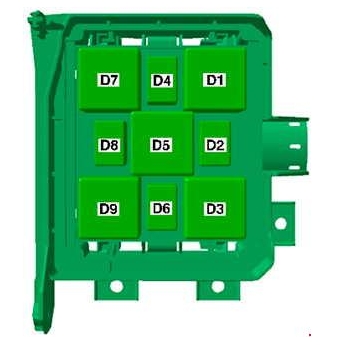

Схема реле 2
Описание реле 2 в Touareg 2
| 1 | Реле компрессора системы регулирования дорожного просвета (373) |
| 2 | Реле уровня охлаждающей жидкости (404), Реле аккумулятора остаточного тепла (646) |
| 3 | Реле обогрева левой части ветрового стекла (645) |
| 4 | Реле звукового сигнала (395) |
| 5 | Реле гидравлического насоса КП -(100), Реле розеток (644) |
| 6 | Реле гидравлического насоса КП (404), Реле гидравлического насоса КП (646) |
| 7 | Реле обогрева заднего стекла (643) |
| 8 | Реле разблокировки вентилятора (646) |
| 9 | Блок управления сигнализатора низкого уровня ОЖ (422), Реле обогрева правой части ветрового стекла (645) |
Блок предохранителей и реле под капотом Touareg 2

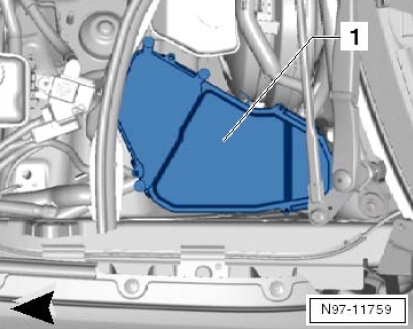

Моторный блок предохранителей Volkswagen Touareg 2 расположен в монтажном блоке внутри водоотводящего лотка слева от двигателя.

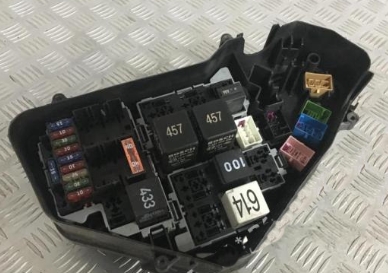

Фото-пример блока под капотом

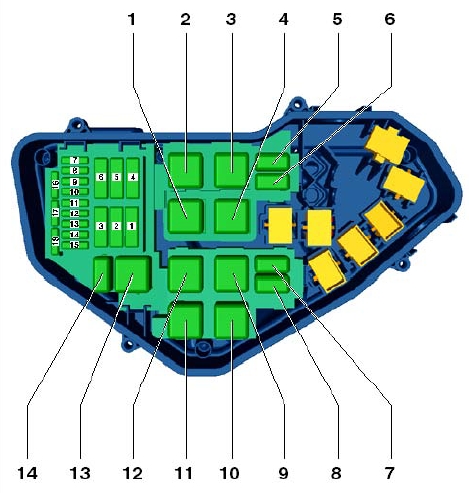

Схема блока под капотом Touareg 2
Расшифровка предохранителей под капотом Фольксваген Туарег 2
| 1 | 40А Реле стартера, Стартер |
| 2 | Не используется |
| 3 | 40А Реле насоса вторичного воздуха |
| 4 | 30А Реле вакуумного насоса |
| 5 | Не используется |
| 6 | Не используется |
| 7 | 15А Регулятор давления топлива, Клапан дозирования топлива, Катушка зажигания |
| 8 | 10А Насос радиатора системы рециркуляции ОГ |
| 9 | 30А Блок управления двигателя |
| 10 | 10А Блок управления вентилятора радиатора, Блок управления свечей накаливания, Реле дополнительного насоса системы охлаждения, Выключатель стоп-сигналов, Переключающий клапан радиатора системы рециркуляции ОГ, Блок дроссельной заслонки, Клапан ОЖ контура головки блока цилиндров, Клапан регулирования давления масла, Термостат электронного управления системой охлаждения двигателя, Блок дроссельной заслонки |
| 11 | 5А Датчик уровня и температуры масла |
| 12 | 10А Реле дополнительного насоса системы охлаждения, Реле аккумулятора остаточного тепла, Циркуляционный насос ОЖ |
| 13 | 25А Блок управления топливного насоса |
| 14 | 15/30А Насос восстановителя, Модуль оценки уровня восстановителя, Блок управления двигателя 2 |
| 15 | 10/30А Реле электропитания клеммы 30, Блок управления двигателя |
| 16 | 30А Блок управления системы обогрева восстановителя |
| 17 | 15А Нагревательный элемент лямбда-зонда |
| 18 | 10А Нагревательный элемент лямбда-зонда |
Функции реле под капотом Touareg 2
- Блок управления свечей накаливания (457)
- Реле электропитания электронных компонентов двигателя (645)
- Реле насоса вторичного воздуха (100)
- Главное реле (614)
- Резерв
- Реле дополнительного насоса системы охлаждения (404)
- Резерв
- Резерв
- Реле стартера (100)
- Реле усилителя тормозов (100)
- Резерв
- Резерв
- Реле 2 стартера (433)
- Резерв
На нашем канале доступно видео по предохранителям и реле Volkswagen Touareg 2. Рекомендуем посмотреть и подписаться для получения обновлений по ремонту авто.
Если у вас есть дополнения по схемам предохранителей Touareg 2 — поделитесь в комментариях.
