Volkswagen Touareg 1 — это компактный SUV премиум-класса, выпускаемый в трех поколениях с 2002 года и по сей день, оснащенный как бензиновыми, так и дизельными моторами. Период производства первого поколения охватывает 2003–2010 годы, включая рестайлинг. В этой статье мы подробно разберем предохранители и реле Volkswagen Touareg 1: их расположение, схемы с фотографиями блоков, а также акцент на предохранителях для прикуривателя и розеток 12В. Полезная информация для владельцев Touareg, ищущих замену предохранителей или диагностику электрики.
Функции элементов в блоках могут варьироваться в зависимости от года выпуска и комплектации электроники вашего Volkswagen Touareg.
Местоположение блоков предохранителей и реле Touareg 1

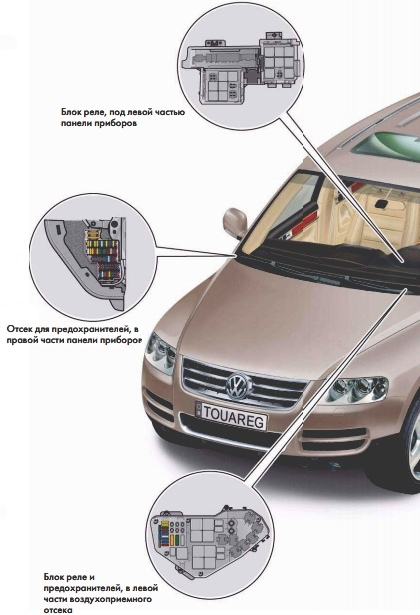

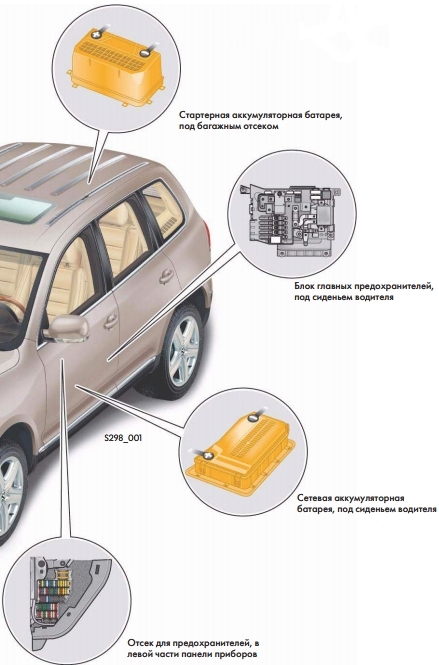

Общая схема расположения ключевых блоков предохранителей и реле в Volkswagen Touareg 1 изображена на приведенных ниже иллюстрациях. Это поможет быстро найти нужный блок для проверки или замены предохранителей.
Блоки предохранителей в интерьере Touareg 1
Левый блок в салоне

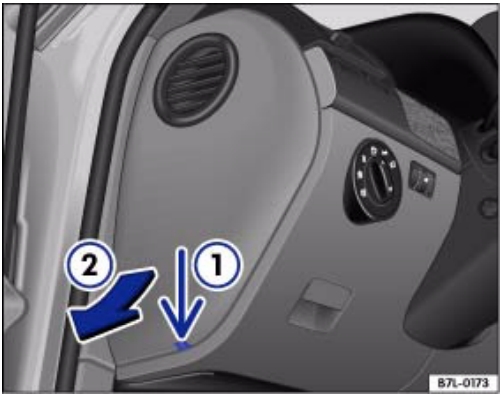

Чтобы добраться до блока, удалите защитную панель с левого края торпедо. Это основной блок предохранителей Volkswagen Touareg 1 для салонной электрики.
Пример блока предохранителей слева в салоне Touareg 1
Схема левого блока предохранителей Touareg 1
Расшифровка предохранителей левого блока
А — запасные предохранители Volkswagen Touareg 1
| 1 | 20А Прикуриватель Touareg |
| 2 | 5А Стояночное отопление (часы, датчик, насос) 15А Реле циркуляционного насоса |
| 3 | 20А Дополнительные розетки (12В) в Touareg |
| 4 | 20А Стояночное отопление — нагреватель |
| 5 | 20А Реле розеток 12В |
| 6 | 15А KESSY в Volkswagen Touareg |
| 7 | 5А Диагностика, мультиплексная система, датчик дождя и освещенности |
| 8 | 30А Стеклоочистители Touareg 1 |
| 9 | 15А Насос омывателей стекол |
| 10 | 25А Стеклоподъемник — левый задний |
| 11 | 15А Центральный замок — левый |
| 12 | 20А Салонное освещение |
| 13 | — |
| 14 | 25А Стеклоподъемник — левый передний |
| 15 | 20А Левый задний фонарь |
| 16 | 20А Звуковой сигнал |
| 17 | 10А Указатель поворота, Стояночные огни — левые |
| 18 | 20А Реле SRA |
| 19 | 15А Противотуманные фары Touareg |
| 20 | 30А Электропривод сидений |
| 21 | 15А Дополнительная поворотная фара |
| 22 | 30А Поперечная блокировка, блок управления 2 крышки багажного отсека |
| 23 | 10А Поперечная блокировка сзади |
| 24 | 5А Система контроля давления в шинах TPMS Touareg |
| 25 | 15А Регулировка рулевой колонки — электро |
| 26 | 10А Блок управления подушками безопасности, Отключение подушки безопасности переднего пассажира, выключатель педали сцепления |
| 27 | 5А Выключатель отключения системы охраны салона, подсветка салона |
| 28-32 | Резерв |
| 33 | 15А Обогрев рулевого колеса, блок управления рулевой колонки |
| 34 | 5А Датчик обогрева сидений, Охранное наблюдение за внутренним пространством |
| 35 | 15А Ближний свет, Дальний свет 30А Блок управления бортовой сети |
| 36 | 10А Питание от бортовой батареи |
| 37 | — |
| 38 | 10А Сигналы торможения |
| 39 | 5А Реле системы зажигания, климатической установки, обогрева сидений, панели приборов |
| 40 | 5А Панель приборов Touareg 1 |
| 41 | 15А KESSY |
| 42 | 30А Электро люк |
| 43 | 30А Сабвуфер |
| 44 | 30А Электро устройства сидений |
| 45 | 30А Электро устройства сидений |
| 46 | — |
| 47 | 10А Блок управления блокировки межколесного дифференциала |
| 48 | 5А Часы стояночного отопления, блок управления ассистента смены полосы движения |
| 49 | 5А Сервотроник |
| 50 | 10А Датчик уровня и температуры масла, Обдув трубы отопителя (VR6) |
| 51 | 5А Датчик качества воздуха, Система мониторинга давления в шинах, Диагностика |
| 52 | 30А Задний стеклоочиститель |
| 53 | 5А Охранное наблюдение за внутренним пространством салона, Блок переключения наружного освещения, Обогрев зеркал |
| 54 | 10А Корректор наклона фар |
| 55 | 15А реле приточного вентилятора (скорость 2) |
| 56 | 40А Климатическая установка Touareg |
| 57 | 40А Электродвигатель регулировки вентилятора Bitron |
Предохранители для прикуривателя и розеток 12В в Touareg 1 — номера 1, 3 и 5 по 20А. Это ключевые элементы для зарядки гаджетов.
№1: прикуриватель + задняя розетка 12В в центральном тоннеле.
№3: розетка 12В в багажнике (правая стенка, ближе к двери).
№5: водительская розетка 12В (возле АКПП) + розетка 12В в багажнике.
Правый блок в салоне Touareg 1
Этот блок предохранителей расположен на правом конце приборной панели, защищен крышкой. Используется для электрики пассажирской стороны и дополнительных систем.
Схема правого блока предохранителей Volkswagen Touareg 1
Расшифровка
| 1 | 15А блок управления распознавания прицепа в Touareg |
| 2 | 5А Парктроник, Компас |
| 3 | 15А Блок управления прицепа |
| 4 | 5А Телефон |
| 5 | 15А Блок управления распознавания прицепа |
| 6 | 30А Противозаносная система ESP, АБС Touareg 1 |
| 7 | 5А Блок управления раздаточной коробки |
| 8 | 20А Дополнительные фары дальнего света |
| 9 | 5А CD-чейнджер |
| 10 | 5А TV-тюнер |
| 11 | 10А Радио в Volkswagen Touareg |
| 12 | 30А Аудиоусилитель, Переключатель антенны |
| 13 | — |
| 14 | 20А Правый задний фонарь, 15А блок управления крышки багажного отсека |
| 15 | 25А Стеклоподъемник — правый задний |
| 16 | 10А Освещение багажника |
| 17 | 15А Ближний свет, Дальний свет |
| 18 | 30А Реле обогрева заднего стекла |
| 19 | 25/30А Двигатель наклона тягово — сцепного устройства |
| 20 | 30А Электро регулировка сидений 20А Инвертор с розеткой, 12 В-230 В в Touareg |
| 21 | 10А Охранная система сигнализации, Отпирание запасного колеса |
| 22 | 25/30А Электро регулировка правого переднего сиденья, Обогрев передних сидений |
| 23 | 10А Климатическая установка |
| 24 | 25/30А Электро регулировки сидений |
| 25 | 5А Задняя консоль управления микроклиматом |
| 26 | — |
| 27 | 15А Система мониторинга давления в шинах, Блок управления системы регулирования дорожного просвета |
| 28 | 10А Автоматическое поддерживание дистанции |
| 29 | 10А Автоматическая коробка передач (АКПП) Touareg |
| 30 | 20А Лебедка, реле доводчика |
| 31 | 25А Задний блок управления, 15А Блок управления крышки багажного отсека |
| 32 | 10А Центральный замок — правый |
| 33 | 10А Задний блок управления охранной системой сигнализации 15А Индивидуальное оборудование |
| 34 | 25А Стеклоподъемник — правый передний |
| 35 | 10А Указатель поворота, Стояночные огни справа 30А Панель управления регулировками сиденья переднего пассажира |
| 36 | 5А Потолочный модуль, Телефон |
| 37 | — |
| 38 | EPS, АБС |
| 39 | 10А Климатическая установка 5А Реле нагревательного элемента ветрового стекла |
| 40 | 10А Продольная блокировка |
| 41 | 10А Блок управления для прицепа |
| 42 | 5А Радио, Управление открыванием дверей гаража |
| 43 | 5А Выключатель фонарей заднего хода |
| 44 | Обогреваемые форсунки стеклоомывателей, регулятор подогрева сиденья |
| 45 | Резерв |
| 46 | Резерв |
| 47 | 10А Автоматическое регулирование дистанции, радарный сенсор, модуль правой фары |
| 48 | 10А Блок управления пневмоподвеской Touareg 1 |
| 49 | 5А Зеркало, Телефон |
| 50 | 5А Парктроник, клавиша отключения ASR и ESP |
| 51 | 20А Коробка передач |
| 52 | 5А Селектор |
| 53 | 30А Реле нагревательного элемента ветрового стекла |
| 54 | 30А Электропривод тормозов прицепа, Реле нагревательного элемента ветрового стекла |
| 55 | 20A Электропривод рулевой колонки |
| 56 | 40A ABS, ESP |
| 57 | 40A Продольная блокировка |

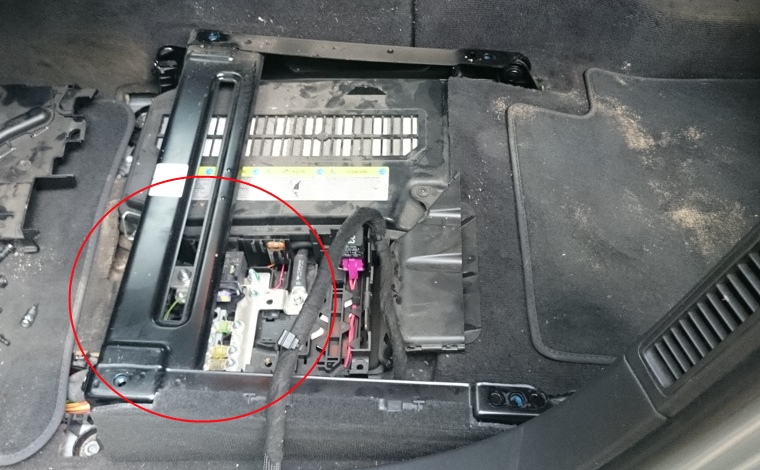

Блок под сиденьем водителя в Touareg 1

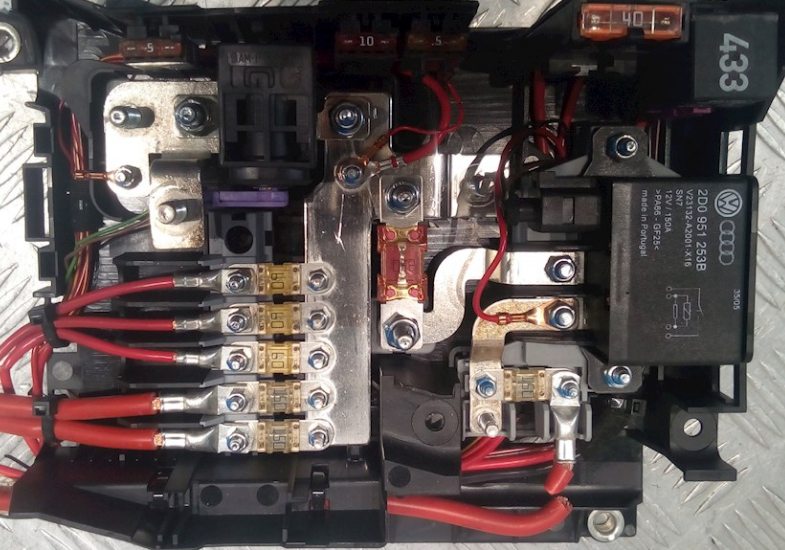

Блок размещен на крышке аккумулятора или поблизости от него — важный узел для мощных цепей Volkswagen Touareg 1.
Схема блока под сиденьем Touareg 1
Расшифровка элементов
- Главный выключатель АКБ Touareg
- Реле электропитания клеммы 15 (100) / (433)
- Реле зарядки второй АКБ
| SD1 | 150А Левый блок предохранителей Volkswagen Touareg 1 |
| SD2 | 150А Правый блок предохранителей |
| SD3 | 60А Правый блок предохранителей |
| SD4 | 60А Коммутационный блок, левый блок предохранителей |
| SD5 | 60А Реле клеммы 15 |
| SD7 | 250А Параллельное включение АКБ |
| SD8 | 150А Розетка 12В |
| SD9 | 5А Блок управления бортовой сети |
| SD10 | 10А Блок управления бортовой сети |
| SD11 | 5А Диагностика провода стартера |
| SD12 | Не используется |
| SD13 | 40А Электродвигатель компрессора системы регулирования дорожного просвета |
| SD14 | Не используется |
Блок реле в салоне Touareg 1
Расположен в нижней зоне торпедо, около рулевой колонки — управляет множеством функций электрики.

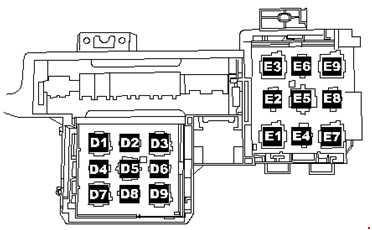

Схема блока реле Touareg 1
Описание реле в блоке Touareg 1
| D1 | Блок управления Servotronic (476) |
| D2 | Реле доводчика (404) |
| D3 | Реле компрессора системы регулирования дорожного просвета (373) |
| D4 | Реле розеток (404) |
| D5 | Реле климатической установки (100) |
| D6 | Реле приточного вентилятора, скорость 2 (404) только с ручной климатической установкой |
| D7 | Реле обогрева заднего стекла (53) |
| D8 | Реле циркуляционного насоса (404) только VR6 с дополнительным отопителем |
| D9 | Реле подключения генератора (53) |
| E1 | Разделительное реле солнечной батареи (79) |
| E2 | Реле отпирания запасного колеса (404) |
| E3 | Реле обогрева левой части ветрового стекла (53) |
| E4 | Реле циркуляционного насоса (404) |
| E5 | Реле 2 электропитания клеммы (432) только V10 TDI |
| E6 | Не используется |
| E7 | Реле системы очистки фар (53) |
| E8 | Реле аккумулятора остаточного тепла (404) |
| E9 | Реле обогрева правой части ветрового стекла (53) |
Блок под капотом в Volkswagen Touareg 1
Монтажный блок предохранителей и реле под капотом Touareg 1 находится в моторном отсеке, в зоне воздухозаборника — отвечает за двигатель и основные системы.
Пример блока под капотом Touareg 1
Схема блока под капотом Touareg 1
Назначение предохранителей под капотом Volkswagen Touareg 1
| 1 | 60А блок управления вентилятора радиатора, вентилятор радиатора |
| 2 | 30А блок управления вентилятора радиатора, вентилятор радиатора |
| 3 | 40А насоса вторичного воздуха |
| 4 | 40А насоса вторичного воздуха |
| 5 | 30А катушка зажигания, предохранители в блоке реле и предохранителей Touareg |
| 6 | 30А катушка зажигания |
| 7 | 10А форсунки цилиндра, реле насоса системы охлаждения топлива 20А катушка зажигания |
| 8 | 10А форсунки цилиндра 20А катушка зажигания |
| 9 | 30А блок управления Motronic, блок управления двигателя, блок управления системы впрыска дизельного двигателя |
| 10 | 10А датчик высокого давления, расходомер воздуха, блок управления климатической установки, реле подключения генератора, реле дополнительного насоса системы охлаждения, реле усилителя тормозов (3,2 л), диагностический насос топливной системы, блок управления турбонагнетателя |
| 11 | 15А датчик уровня и температуры масла, блок управления Climatronic, электромагнитный клапан абсорбера, блок управления турбонагнетателя 10А блок управления климатической установки |
| 12 | 5А реле насоса вторичного воздуха, реле электрического топливного насоса 10А электромагнитный клапан 1 абсорбера, регулятор, блок управления свечей накаливания 20А термостат системы охл. двигателя с электронным управлением, датчик высокого давления, реле прокачки ОЖ после выкл. двигателя, блок управления климатической установки, клапан регулятора фаз газораспределения впускных клапанов, электродвигатель изменения геометрии впускного коллектора |
| 13 | 15А регулятор давления топлива, топливный насос |
| 14 | 15А регулятор давления топлива, топливный насос 10А клапан дозирования топлива |
| 15 | 15А реле топливного насоса, блок управления Motronic, блок управления двигателя |
| 16 | 10А реле параллельного включения АКБ, 30А насос тормозной системы |
| 17 | 15А лямбда-зонд 30А лямбда-зонд |
| 18 | 7,5/15А лямбда-зонд после катализатора |
Описание реле под капотом Touareg 1
| A1 | Блок управления свечей накаливания (475) |
| A2 | Реле электропитания клеммы 30 (109) / (219) |
| A4 | Реле топливного насоса (53) |
| A6 | Реле насоса системы охлаждения топлива (404) |
| A5 | Реле дополнительного насоса системы охлаждения (404) |
| A3 | Блок управления системы автоматического накаливания свечей (475) |
| B6 | Реле дополнительного топливного насоса (449) |
| B7 | Не используется |
| B4 | Реле малой мощности обогрева (100) Реле 1 электропитания (100) |
| B3 | Реле высокой мощности обогрева (100) |
| B1 | Реле электропитания клеммы 30 (219) |
| B2 | Реле топливного насоса (53) |
| C20 | Реле электропитания клеммы 50 (433) |
| C19 | Реле подкачивающего топливного насоса (404) |
На нашем канале доступно видео по предохранителям и реле Touareg 1. Рекомендуем посмотреть и подписаться для полезных советов по ремонту Volkswagen.
Это все по теме. Материал должен помочь с диагностикой электрики Touareg 1. Если есть вопросы по схемам или замене, пишите в комментариях!
