Предохранители Volkswagen Teramont первого поколения производились в период с 2017 по 2023 год, включая модели 2018, 2019, 2020, 2021 и 2022 годов. За это время автомобиль подвергся обновлению в виде рестайлинга. В ряде регионов этот SUV известен под названием Volkswagen Atlas. В данной статье мы подробно разберем предохранители и реле для Volkswagen Teramont, включая схемы расположения блоков, их размещение в автомобиле и иллюстрации. Особое внимание уделим предохранителю прикуривателя, чтобы помочь владельцам быстро найти и заменить его при необходимости.
Расположение и функции предохранителей с реле могут варьироваться в зависимости от года выпуска, уровня комплектации и рынка сбыта автомобиля. Если возникнут вопросы, рекомендуется проконсультироваться с официальным дилером Volkswagen.

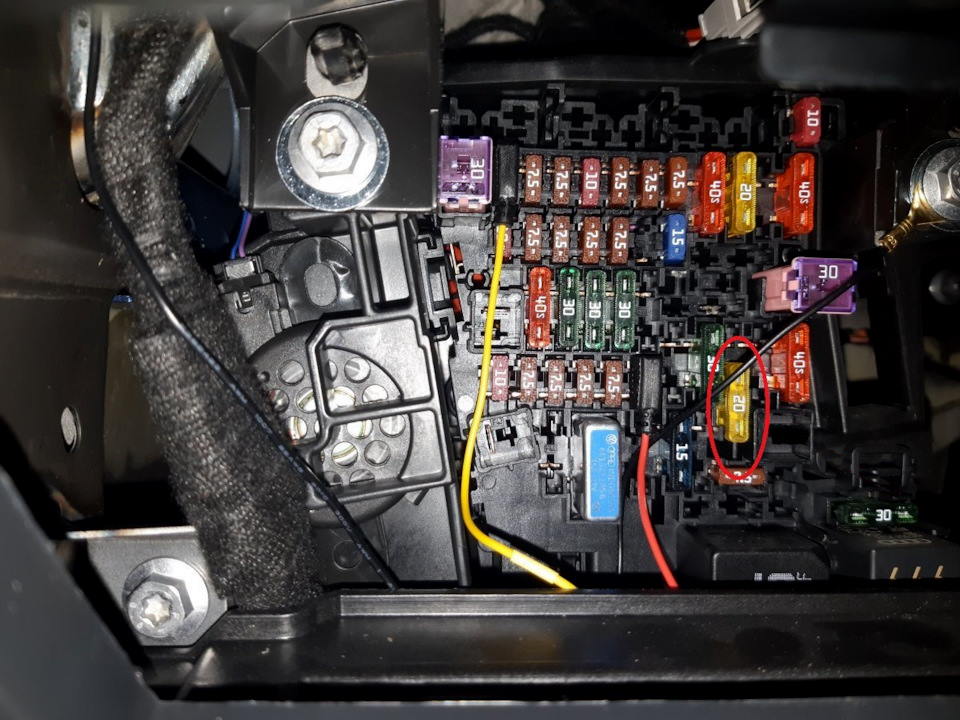

Расположение блока предохранителей в салоне
Основной блок предохранителей и реле в интерьере Volkswagen Teramont установлен в нижней секции торпедо, слева от водителя. Для получения доступа потребуется демонтировать бардачок или защитную панель.

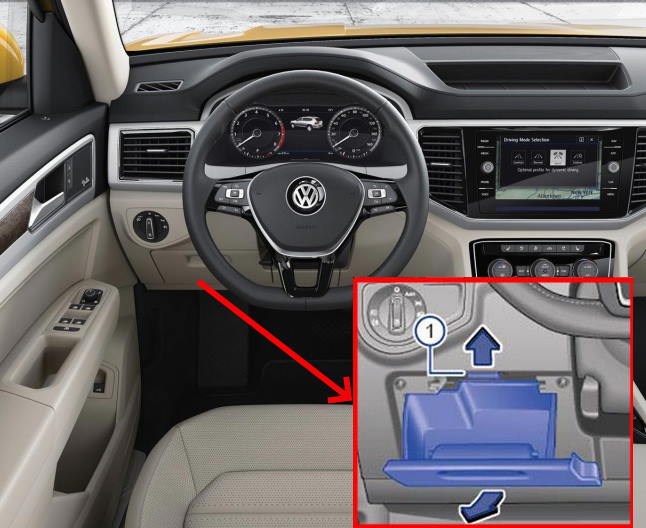

Иллюстрация доступа
Диаграмма расположения
Расшифровка предохранителей
| 1 | Резерв |
| 2 | 10A Модуль электроники рулевой колонки |
| 3 | 30А Управление задним вентилятором воздуха |
| 4 | 7,5А Бортовая сеть, модуль управления |
| 5 | 7,5A Диагностическая шина данных |
| Реле дистанционного запуска двигателя | |
| 6 | 7,5А Селектор передач |
| Соленоид блокировки зажигания | |
| 7 | 10A Система климат-контроля и обогрева |
| Дисплей заднего климат-контроля | |
| Реле обогрева заднего стекла | |
| Реле компрессора кондиционера | |
| Система мониторинга давления шин TPMS | |
| 8 | 7,5A Диагностический интерфейс |
| Кнопка стояночного тормоза | |
| Переключатель режимов вождения | |
| Сенсор дождя и освещения | |
| Переключатель фар | |
| Модуль указателей поворота и коррекции фар | |
| Подсветка панели приборов 1 | |
| Подсветка панели приборов 2 | |
| Подсветка панели приборов 3 | |
| Переключатель гаражных ворот | |
| 9 | 7,5А Электроника рулевой колонки |
| Замок зажигания и стартера | |
| 10 | 7,5А Дисплей передней панели |
| 11 | 40A Бортовая сеть, модуль |
| 12 | 20А Информационная электроника 1 |
| 13 | Резерв |
| 14 | 40А Вентилятор приточного воздуха |
| 15 | 10А Электронный замок руля |
| 16 | 7,5A USB-хаб |
| USB-порт 1 | |
| 17 | 7,5А Приборная панель |
| Модуль экстренной связи | |
| 18 | 7,5A Селектор передач |
| Камера периферийного обзора | |
| Рукоятка багажника | |
| 19 | 7,5A Система доступа и запуска KESSY |
| 20 | Резерв |
| 21 | 15А Полный привод 4Motion |
| 22 | 15A Система трейлер-ассист |
| 23 | 30А Люк с электроприводом |
| 24 | 40A Бортовая сеть |
| 25 | 30A Дверь водителя |
| Стеклоподъемник водительской стороны | |
| 26 | 30A Бортовая сеть |
| 27 | 30A Бортовая сеть |
| 28 | 25A Трейлер-ассист |
| 29 | 5A Датчик давления хладагента |
| 30 | 10A Реле дистанционного запуска |
| 31 | Багажник, модуль управления |
| 32 | 10A Система слепых зон |
| Слепые зоны 2 | |
| Парктроник | |
| Передняя камера помощи водителю | |
| Дистанционное регулирование | |
| 33 | 7,5А Подушки безопасности |
| Датчик пассажира | |
| Система обнаружения пассажиров | |
| 34 | 7,5A Датчик хладагента |
| Переключатели центральной консоли / индикатор отключения подушки | |
| Зеркало заднего вида | |
| Переключатель света | |
| Розетки реле | |
| 35 | 7,5/10A OBD-разъем |
| 36 | 7,5/10А Правая фара |
| 37 | 7,5/10А Левая фара |
| 38 | 25A Трейлер-ассист |
| 39 | 30A Дверь пассажира |
| Стеклоподъемник пассажирской стороны | |
| 40 | Розетка прикуривателя 20А 12 В |
| Розетка 12 В 2 | |
| Розетка 12 В 3 | |
| 41 | Резерв |
| 42 | 40A Бортовая сеть |
| 43 | 30/40A Аудиосистема |
| 44 | 15A Трейлер-ассист |
| 45 | 15A Вентилятор левого сиденья спинка |
| Вентилятор левого сиденья подушка | |
| 46 | Преобразователь 7,5/30А 12В-230В |
| 47 | 15А Задний стеклоочиститель |
| 48 | Резерв |
| 49 | 7,5А Реле стартера 1 |
| Реле стартера 2 | |
| Реле дистанционного запуска | |
| 50 | 40А Багажник |
| 51 | 25A Задний дисплей климата |
| 52 | Резерв |
| 53 | 30А Реле обогрева заднего стекла |
Предохранитель под номером 40 мощностью 20А отвечает за работу прикуривателя и розеток 12 В в Volkswagen Teramont.
Расположение реле в салонном блоке
- R1 Реле дозирования восстановителя -J963-
- R2 —
- R3 —
- R4 Реле питания 15 -J329-
- R5 Реле обогрева заднего стекла -J9-
- R6 Реле розеток 12 В -J807-
Дополнительные предохранители салона

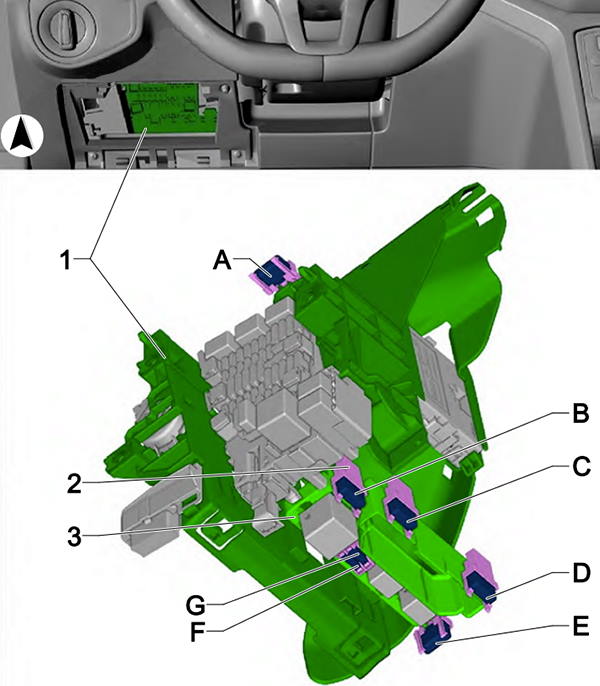

Диаграмма
Описание дополнительных элементов
| A | Резерв |
| B | 15А Регулировка правого сиденья |
| Вентилятор спинки правого сиденья 1 | |
| Вентилятор подушки правого сиденья 1 | |
| C | Резерв |
| D | 7,5A USB-зарядка 1 |
| E | 5A Датчик хладагента |
| F | Резерв |
| G | 25A Датчик тормозов прицепа |
Блоки предохранителей и реле под капотом Teramont
Основной блок в моторном отсеке
Главный блок высокомощных предохранителей и реле Volkswagen Teramont размещен слева в подкапотном пространстве, вблизи аккумулятора. Это удобное расположение для быстрого доступа к элементам электрики двигателя.

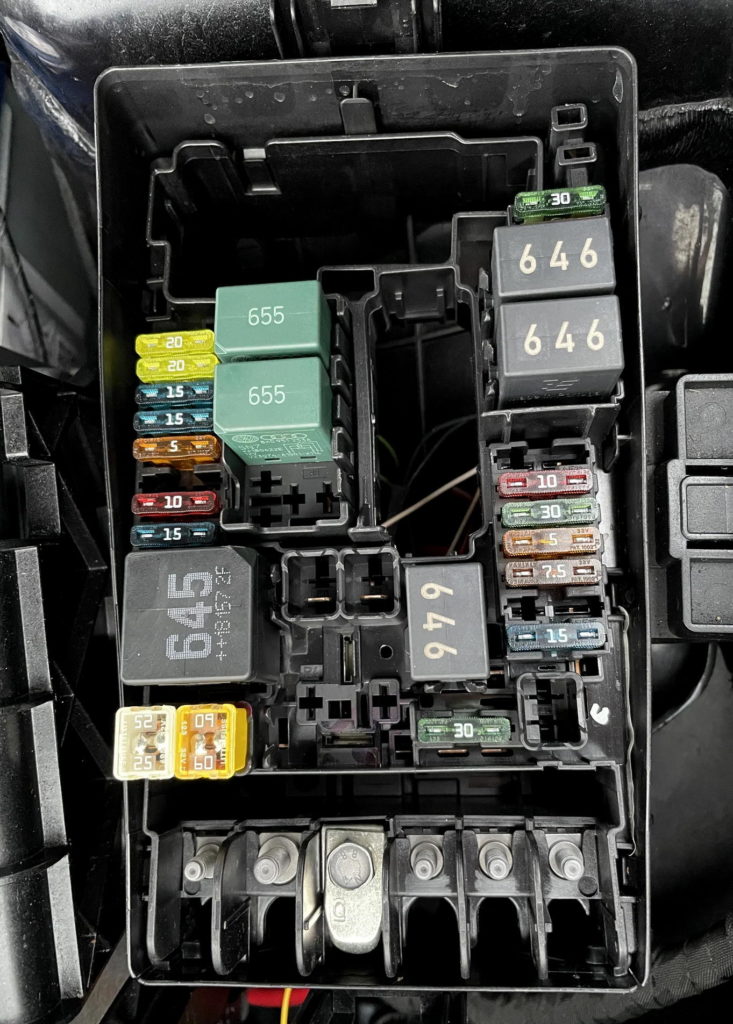

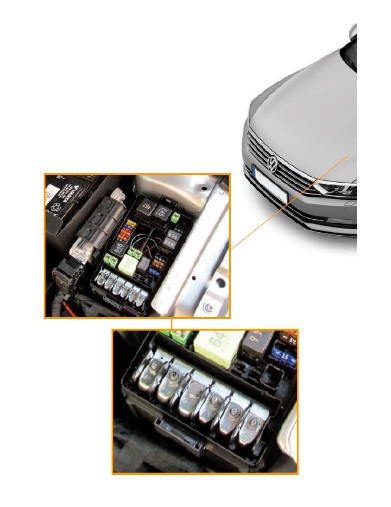

Фото расположения

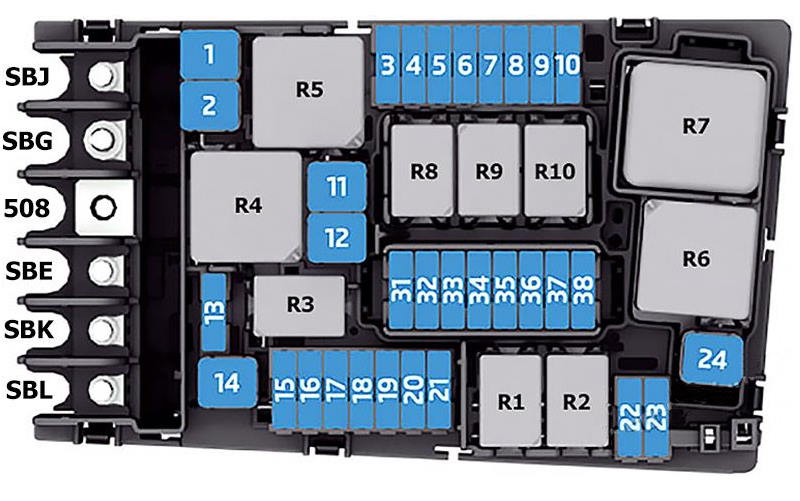

Схема блока подкапотного
Функции предохранителей
| SBJ | Питание от АКБ 125А для салонных предохранителей: №4, 12, 14, 22, 38, 40, 42, 46, 51, 53. Также релейные гнезда и терминала. |
| Релейные розетки | |
| Терминал реле 15 | |
| Автовыключатель сиденья пассажира | |
| Автовыключатель для прицепа | |
| SBG | Генератор 400А с регулятором |
| 508 | Резьбовая клемма 30 на блоке электроники / АКБ |
| SBE | 80А Электроусилитель руля EPS |
| SBK | Питание 80А для салонных: №3, 15, 19, 21, 23, 28, 30, 43, 45, 50 |
| SBL | 80А Радиаторный вентилятор |
| SB1 | АБС-модуль 25/40А |
| SB2 | АБС-блок 60А |
| SB3 | 15А Двигатель ECU |
| SB4 | 10A Датчик утечки топлива |
| Радиаторный вентилятор и его модуль | |
| Термодатчик масла | |
| Клапан ОЖ | |
| Распредвал регулировка 1 | |
| Клапан циркуляции ОЖ | |
| Впускной коллектор | |
| Выпускной распредвал 1 | |
| EVAP-продувка 1 | |
| Турбо рециркуляция | |
| Давление масла | |
| Поршневое охлаждение | |
| Регулировка ОЖ | |
| SB5 | 10A Реле двигателей |
| Приводы кулачков 1-4 | |
| SB6 | 5/7,5A Стоп-сигналы |
| SB7 | 7,5/10/15A Заслонка радиатора |
| Утечка топлива модуль | |
| Вспомогательный насос отопителя | |
| ОЖ клапан цилиндров | |
| Вентиляция картера нагрев | |
| Насос рециркуляции ОЖ | |
| КПП ОЖ клапан | |
| Запорный клапан ОЖ | |
| SB8 | 15A Лямбда после катализатора 1 и нагрев |
| Лямбда после катализатора 2 и нагрев | |
| Лямбда перед катализатором | |
| SB9 | 10/20А Зажигание катушки 1-6 |
| Вспомогательный нагреватель насос | |
| EVAP регулятор 1 | |
| Распредвал 1 | |
| Выпускной распредвал 1 | |
| SB10 | 20А Топливный насос |
| SB11 | Резерв |
| SB12 | Резерв |
| SB13 | 30А Трансмиссия модуль |
| SB14 | 40/60А Обогрев лобового стекла |
| SB15 | 15А Клааксон |
| SB16 | 20A Двигатели реле |
| Зажигание 1-4 | |
| SB17 | 7,5А АБС контроль |
| Двигатель ECU | |
| Motronic реле | |
| SB18 | 5/7,5A Батарея мониторинг |
| Диагностическая шина | |
| SB19 | 30A Омыватель 1 |
| Омыватель 2 | |
| SB20 | 7,5/10A Гаражные ворота |
| SB21 | 15A Резерв / трансмиссия |
| SB22 | 5/7,5А Двигатель |
| SB23 | 30А Стартер |
| SB24 | Резерв |
| SB25 | Резерв |
| SB26 | Резерв |
| SB27 | Резерв |
| SB28 | Резерв |
| SB29 | Резерв |
| SB30 | Резерв |
| SB31 | Резерв |
| SB32 | Резерв |
| SB33 | Резерв |
| SB34 | Резерв |
| SB35 | Резерв |
| SB36 | Резерв |
| SB37 | 20А Дополнительный отопитель |
| SB38 | Резерв |
Реле подкапотного блока
- R1 Стартер 1 -J906-
- R2 Стартер 2 -J907-
- R3 Звуковой сигнал -J413-
- R4 Высокая мощность -J360-
- R5 Главное реле -J271- (бензин) / Питание 30 -J317- (дизель)
- R6 Блок накаливания -J179- (бензин)
- R7 Низкая мощность -J359- (дизель)
- R8 Двигатель компоненты -J757- (2.0T бензин)
- R9 Обогрев лобового -J47-
- R10 Обогрев 2 -J611-

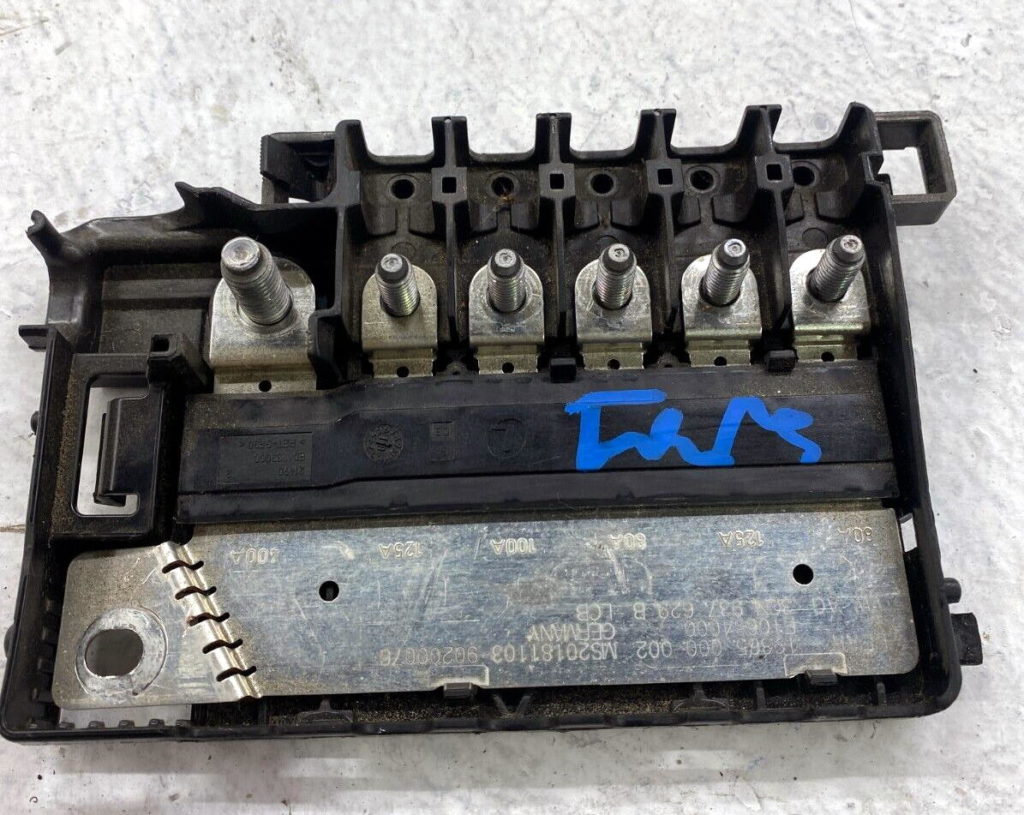

Блок предохранителей на аккумуляторе
Этот высокомощный блок предохранителей размещен непосредственно в крышке аккумуляторной батареи для защиты ключевых цепей Volkswagen Teramont.

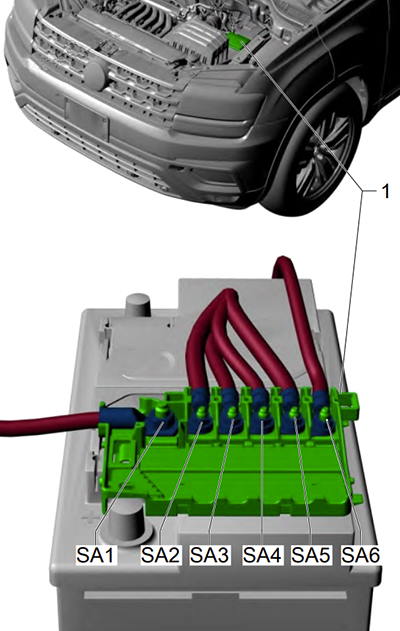

Диаграмма блока
Расшифровка блоков
| SA1 | Генератор 400А регулятор |
| SA2 | — |
| SA3 | 100А Радиаторный вентилятор |
| SA4 | Питание 80А для: №3, 15, 19, 21, 23, 28, 30, 43, 45, 50 |
| SA5 | Питание 125А для: №4, 12, 14, 22, 38, 40, 42, 46, 51, 53. |
| Релейные гнезда | |
| Терминал 15 | |
| Автовыключатель пассажирского сиденья | |
| Автовыключатель прицепа | |
| SA6 | 80А ГУР модуль |
Если у вас есть дополнения по предохранителям Volkswagen Teramont или Atlas, делитесь в комментариях!
