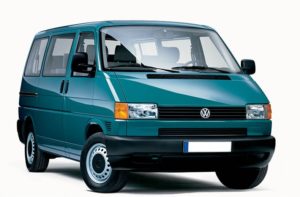

Volkswagen Transporter T4 — это четвертое поколение знаменитой линейки «транспортеров» от Volkswagen. Модель производилась в период с 1990 по 2003 год, включая годы 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 и 2003, и оснащалась как дизельными, так и бензиновыми двигателями. Доступны варианты с короткой и длинной колесной базой, а также различной высотой крыши для разных нужд. Кроме того, в T4 Volkswagen сохранил производство элитных версий, таких как Caravelle, California и Multivan. В нашей статье мы подробно разберем расположение электронных блоков управления, назначение предохранителей и реле Volkswagen T4, включая схемы предохранительных блоков Volkswagen Transporter T4 с фотографиями. Особое внимание уделим предохранителю прикуривателя в T4. В завершение предоставим возможность скачать электрические схемы Volkswagen T4 в формате PDF для удобства ремонта и диагностики.
Назначение предохранителей в Volkswagen T4 может варьироваться в зависимости от года выпуска автомобиля и степени оснащения электроникой T4.
Расположение блоков

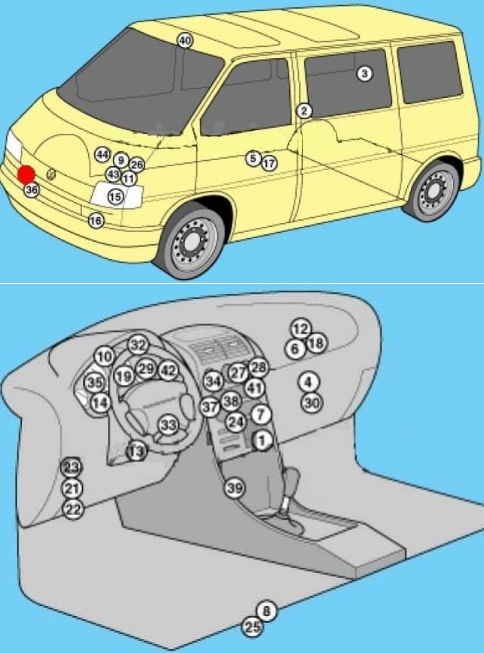

Общая схема предохранителей и реле T4
Описание блоков управления и предохранителей Volkswagen T4
| 1 | Блок управления кондиционером 1 — автоматическая регулировка температуры — в передней панели отопителя |
| 2 | Блок управления кондиционером 2 — автоматическая регулировка температуры — в задней панели отопителя, центральная стойка |
| 3 | Блок управления вентилятором испарителя (кондиционер) — для заднего кондиционера — за правой задней обшивкой |
| 4 | Блок управления электромотором вентилятора кондиционера/отопителя 1 — автоматическая регулировка температуры, передний — в блоке вентилятора |
| 5 | Блок управления электромотором вентилятора кондиционера/отопителя 2 — автоматическая регулировка температуры, задний — под днищем кузова, центр |
| 6 | Усилитель сигнала антенны — за приборной панелью, сторона пассажира |
| 7 | Резистор генератора — рядом с дополнительными реле CV/AUF, для генератора 150А/АКПП/автоматической регулировки температуры — за центральной частью приборной панели |
| 8 | Дополнительная аккумуляторная батарея — под сиденьем водителя |
| 9 | Основная аккумуляторная батарея |
| 10 | Блок управления центральным замком — за приборной панелью |
| 11 | Блок управления круиз-контролем (с электромотором дроссельной заслонки) — функции выполняет ЭБУ двигателя |
| 12 | Электронный блок круиз-контроля (без электромотора дроссельной заслонки) — за приборной панелью, сторона пассажира |
| 13 | Диагностический разъем (DLC) — на приборной панели, сторона водителя |
| 14 | Блок диагностики — с 05/99 (кроме AAC/ABL/AET/AES/AJA) — в комбинации приборов |
| 15 | Реле электромотора вентилятора охлаждения — за левой фарой |
| 16 | Резистор 1/2 электромотора вентилятора охлаждения — за левой фарой |
| 17 | Блок управления подогревателем охлаждающей жидкости (с доп. подогревателем D3W/B4W/D4W) — в отопителе, под днищем кузова, центр |
| 18 | Блок управления подогревателем охлаждающей жидкости (с доп. подогревателем B7W/D7W) — за приборной панелью, сторона пассажира |
| 19 | Зуммер оповещения о низком давлении масла — в блоке комбинации приборов |
| 21 | Блок предохранителей/реле, приборная панель 1 |
| 22 | Блок предохранителей/реле 2, приборная панель — под блоком 1 |
| 23 | Блок предохранителей/реле, приборная панель 3 — над блоком 1 |
| 24 | Блок предохранителей/реле, приборная панель 4 — за приборной панелью, центр |
| 25 | Блок предохранителей/реле под сиденьем водителя |
| 26 | Блок предохранителей/реле в моторном отсеке — на аккумуляторе |
| 27 | Дополнительный предохранитель (5А/7,5А/10А) — в задней части блока аудиосистемы |
| 28 | Дополнительный предохранитель (10А) — в задней части блока навигации |
| 29 | Зуммер оповещения о включенных фарах — в блоке комбинации приборов |
| 30 | Резистор электромотора вентилятора отопителя — ручное управление — передний блок вентилятора |
| 31 | Звуковой сигнал 1/2 — за передним бампером |
| 32 | Блок управления иммобилайзером — за комбинацией приборов |
| 33 | Кольцевая антенна иммобилайзера — у замка зажигания |
| 34 | Реле указателей поворота, реле аварийки — в выключателе аварийной сигнализации |
| 35 | Блок управления комбинацией приборов/цифровым дисплеем — в комбинации приборов |
| 36 | Датчик температуры наружного воздуха — за передним бампером |
| 37 | Блок управления подогревом сиденья водителя — в выключателе подогрева |
| 38 | Блок управления подогревом сиденья пассажира — в выключателе подогрева |
| 39 | Блок управления SRS — под приборной панелью, центр |
| 40 | Блок управления электроприводом люка |
| 41 | Блок управления тематикой — в дисплее навигации |
| 42 | Блок управления интерфейсом телефона — за комбинацией приборов |
| 43 | ЭБУ АКПП — рядом с ЭБУ двигателя |
| 44 | Датчик скорости — на КПП |
Блок в салоне Volkswagen T4

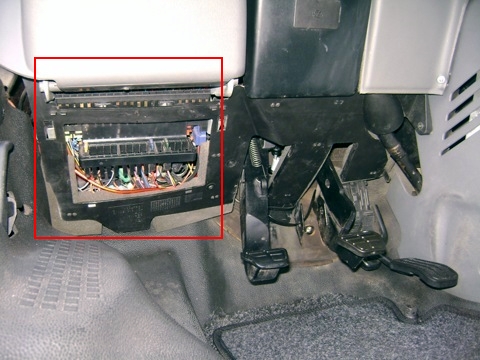

Главный блок предохранителей и реле T4 расположен под приборной панелью со стороны водителя, за бардачком.
Основной блок предохранителей T4

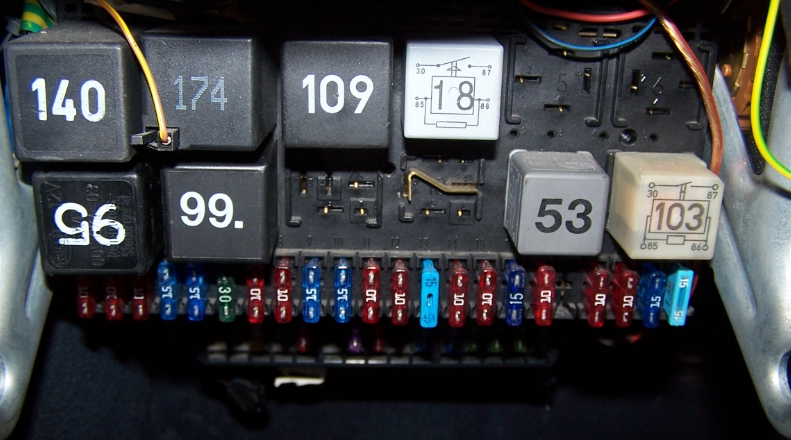

Пример фото блока

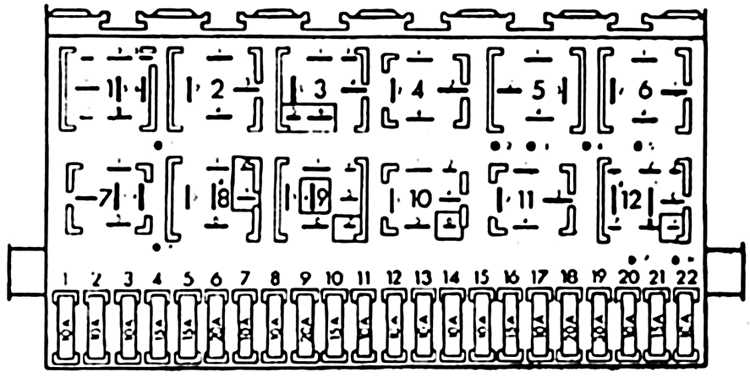

Схема предохранителей салонного блока T4
Назначение реле в салонном блоке Volkswagen T4
- (105) Реле заднего вентилятора отопителя (вентиляция)
- (174) Реле заднего стеклоочистителя/омывателя
- (30/109) Реле ЭБУ двигателя
- (18) Реле 1-го зажигания вспомогательных цепей
- Резерв
- (22/21) Реле аварийной вентиляции (с мигалкой на крыше)
- (95) Реле омывателя фар
- (99) Реле прерывистого режима стеклоочистителя/омывателя
- (36) Зуммер о включенных фарах
- (53) Реле противотуманок
- (53) Реле звукового сигнала
- (167) Реле топливного насоса
Расшифровка предохранителей блока T4
| 1 | 10А Левая фара — ближний свет, корректор |
| 2 | 10А Правая фара — ближний свет, корректор |
| 3 | 10А Подсветка номерного знака |
| 4 | 15А Задний стеклоочиститель/омыватель, реле 2-го зажигания, доп. оборудование |
| 5 | 15А/20А Передний стеклоочиститель/омыватель, подогрев форсунок (с 05/01) |
| 6 | 30А Кондиционер, вентилятор отопителя |
| 7 | 10А Правый передний/задний габарит |
| 8 | 10А Левый передний/задний габарит |
| 9 | 20А Обогрев заднего стекла, зеркал |
| 10 | 15А Противотуманки спереди/сзади |
| 11 | 10А Левая фара — дальний свет |
| 12 | 10А Правая фара — дальний свет |
| 13 | 10А Гудок |
| 14 | 10А ABS (с ESP), АКПП, доп. оборудование, центральный замок, круиз, стеклоподъемники, зеркала, задний ход |
| 15 | 10А ЭБУ двигателя, вентиляция картера, круиз, датчик скорости |
| 16 | 15А Индикатор ABS, подсветка багажника, поворотники, иммобилайзер, приборы |
| 17 | 10А Доп. отопитель |
| 18 | 20А ЭБУ двигателя, топливный насос |
| 19 | 10А Блок вентилятора охлаждения, насос ОЖ |
| 20 | 10А Стоп-сигналы |
| 21 | 15А Аудио, DLC, салонное освещение, навигация |
| 22 | 10А Прикуриватель, магнитола |
Предохранитель прикуривателя в T4 — номер 22, номинал 10А.

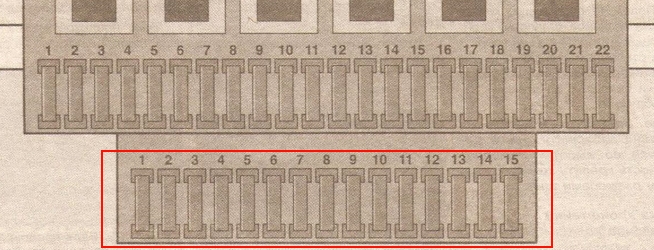

Дополнительный блок предохранителей T4
Расположен под основным блоком в салоне.
Обозначение предохранителей дополнительного ряда T4
| 1 | 15А Разъем доп. оборудования |
| 2 | 15А Электроразъем прицепа |
| 3 | 10А Плафон на крыше |
| 4 | 20А Доп. отопитель (АС V/AH Y/A J T/AU F) |
| 5 | 10А ABS |
| 6 | 3А Телефон |
| 7 | 15А Такси-оборудование |
| 8 | 10А Вентилятор на крыше |
| 9 | 15А Аудиосистема, приборы |
| 10 | 15А Центральный замок |
| 11 | 15А Подогрев сидений |
| 12 | 30А Обогрев зеркал, заднего стекла |
| 13 | 3А Телефон (ACV/AH Y/AJT/AU F) |
| 14 | 30А Кондиционер — ручное/автоматическое управление |
| 15 | 20А Доп. отопитель |
Дополнительный блок реле 1 в T4
Находится в верхней части основного блока салона.
Схема реле
Описание реле и предохранителей
| 1 | (53) Реле насоса ОЖ |
| 2 | (125) Реле холостого хода (АМ) |
| 3 | (137) Блок свечей накаливания (ABL) |
| 4 | (53) Реле 2-го зажигания (некоторые версии) |
| 5 | (53) Реле 2-го зажигания (AES, с А/С) |
| F1 | (30) Предохранитель стеклоподъемников |
| F2 | (15) ЭБУ двигателя |
| F3 | (15) Исполнительные механизмы |
Дополнительный блок реле 2 T4
Расположен за центральной частью приборной панели.
Схема блока
Обозначение реле
| 1 | (106) Реле доп. отопителя |
| 2 | Реле переключения аудио/телефона |
| 3 | (53) Реле заднего вентилятора (теплый воздух) |
| 4 | (114) Реле вентилятора — автоматическое управление |
| 5 | (152) Реле клапана радиатора отопителя (задний) |
| 6 | (38) Реле забора воздуха (А/С/отопитель) |
| 7 | (53) Реле генератора (AES, 150А) |
| 8 | (53) Реле генератора (ACV/AUF, 150А/АКПП/авто А/С) |
| 9 | (175) Реле блокировки запуска/заднего хода |
| 10 | (87) Блок подключения ступиц |
Под сиденьем водителя может быть еще один блок с элементами: (214/426) Реле доп. аккумулятора, (403) Реле доп. отопителя, (30А) Жидкостная система отопления, (5А) Розетки и другими.
Блок под капотом Volkswagen T4
Этот блок предохранителей установлен на крышке над аккумулятором в моторном отсеке.

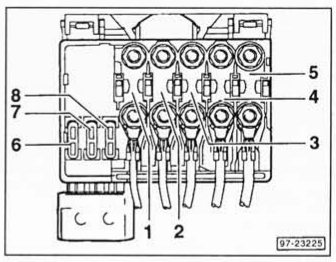

Схема моторного блока T4
Расшифровка предохранителей под капотом
| 1 | 60А Реле свечей накаливания |
| 2 | 50А Вентилятор охлаждения |
| 3 | 50А Вентилятор охлаждения |
| 4 | 50А ABS |
| 5 | 110А/150А/175А Генератор |
| 6 | 30А Курсовая устойчивость |
| 7 | 30А ABS (с ESP) |
| 8 | 5А Курсовая устойчивость |
Электрическая схема Volkswagen Transporter T4
Нужны дополнительные детали? Ознакомьтесь с полными электрическими схемами Volkswagen Transporter T4: «скачать». Или оставьте вопросы в комментариях для обсуждения ремонтов предохранителей T4.
На нашем канале доступно видео по теме предохранителей и реле Volkswagen T4. Рекомендуем посмотреть и подписаться за больше полезного контента.
