Volkswagen T-Cross (VW T-Cross) модель с индексом C1 выпускалась в период с 2019 по 2024 год (2019, 2020, 2021, 2022, 2023, 2024). В данной публикации представлено детальное описание предохранителей и реле Volkswagen T-Cross, включая схемы расположения блоков предохранителей, иллюстрации их исполнения и точные места установки. Мы также акцентируем внимание на предохранителе розетки прикуривателя VW T-Cross для удобства владельцев.
Расположение и назначение предохранителей в блоках может варьироваться в зависимости от года производства и комплектации вашего VW T-Cross. При сомнениях рекомендуется проконсультироваться с официальным дилером Volkswagen.

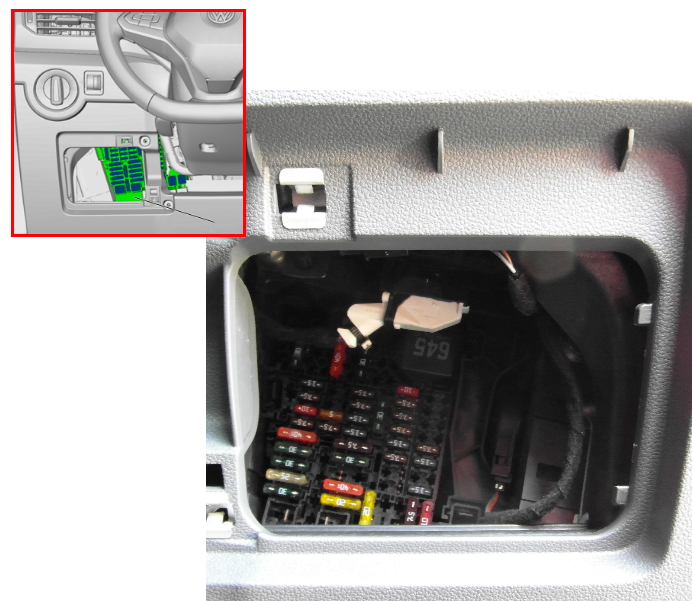

Расположение блока предохранителей в салоне
Блок предохранителей и реле в интерьере Volkswagen T-Cross установлен в нижней секции торпедо, за съёмной защитной панелью.

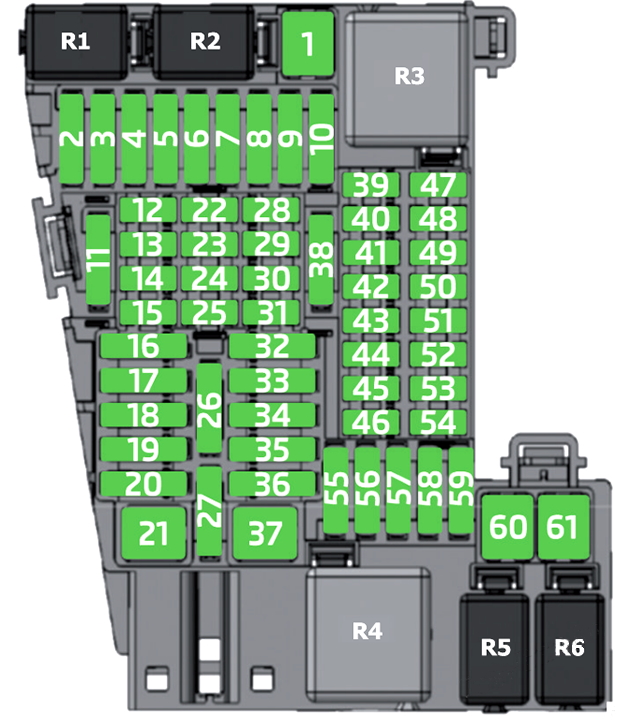

Схема блока предохранителей в салоне VW T-Cross
Расшифровка предохранителей
| 1 | 20А Модуль детектора прицепа |
| 2 | — |
| 3 | 30А Контроллер цифровой аудиосистемы |
| 4 | — |
| 5 | — |
| 6 | 40А Контроллер бортовой электроники |
| 7 | — |
| 8 | 30А Модуль вентилятора обдува |
| 9 | — |
| 10 | 20А Детектор прицепа, блок управления |
| 11 | — |
| 12 | 15А Передний левый ремень безопасности (LHD) |
| Передний правый ремень безопасности (RHD) | |
| 13 | 7,5А Переключатель освещения |
| Сенсор дождя/света | |
| Электроника рулевой колонки | |
| Диагностический порт | |
| 14 | 10А Электроника рулевой колонки, модуль |
| 15 | 7,5А Модуль экстренного вызова и связь |
| Комбинация приборов | |
| 16 | 40А Бортовая сеть, контроллер |
| 17 | 30А Дверь водителя (RHD) |
| Передняя пассажирская дверь (LHD) | |
| Задняя водительская дверь (RHD) | |
| Задняя пассажирская дверь (LHD) | |
| 18 | 30А Контроллер бортовой сети |
| 19 | 25А Информационная электроника 1 |
| 20 | 30А Бортовая сеть, модуль |
| 21 | 30А Подогреватель редуктора AdBlue |
| 22 | — |
| 23 | 7,5А Камера парковки сзади |
| 24 | 5А Передний индикатор и контроллер |
| Крепление телефона | |
| Стабилизатор сигнала | |
| 25 | 7,5А Рулевая колонка, электроника |
| 26 | 7,5А Интерфейс диагностики CAN-шины |
| 27 | — |
| 28 | 7,5А Сенсор охранной системы |
| 29 | 7,5А Сирена сигнализации |
| 30 | 15А Передний левый ремень (RHD) |
| Передний правый ремень (LHD) | |
| 31 | 15А Панель климат-контроля |
| 32 | 7,5А Замок зажигания |
| 33 | 30А Дверь водителя (LHD) |
| Передняя пассажирская дверь (RHD) | |
| Задняя водительская дверь (LHD) | |
| Задняя пассажирская дверь (RHD) | |
| 34 | — |
| 35 | 40А Бортовая электроника, контроллер |
| 36 | 20А Бортовая сеть, модуль |
| 37 | 30А Подогрев сидений |
| 38 | 30А Бортовая сеть, контроллер |
| 39 | 10А Адаптивный круиз-контроль |
| Система парковки | |
| Контроль слепых зон | |
| Контроль слепых зон 2 | |
| Фронтальная камера помощи водителю | |
| 40 | 7,5А Корректор фар |
| Переключатель света | |
| Центральная консоль, модуль 1 | |
| Переключатель заднего хода | |
| Рулевая колонка | |
| Левая фара (галоген) | |
| Правая фара (галоген) | |
| Диагностика | |
| Зеркало с автозатемнением | |
| 41 | 7,5А Регулятор зеркал |
| 42 | 7,5А Датчик сцепления |
| Давление хладагента | |
| Реле стартера 1 | |
| Реле стартера 2 | |
| 43 | 15А Насос омывателя |
| Задний стеклоочиститель | |
| Нагрев форсунки левой | |
| Нагрев форсунки правой | |
| 44 | 7,5А Центральная консоль, модуль 1 |
| Подушки безопасности | |
| 45 | — |
| 46 | — |
| 47 | — |
| 48 | 7,5А Электронная блокировка руля |
| Система доступа и запуска | |
| 49 | 7,5А Реле AdBlue |
| 50 | — |
| 51 | 7,5А USB-зарядка 1 |
| USB-зарядка 2 | |
| 52 | 15А Правая фара (LED) |
| 53 | 7,5А Механизм переключения |
| Блокировка ключа | |
| 54 | 15А Левая фара (LED) |
| 55 | 20А Розетка прикуривателя |
| 56 | 30А Климат-контроль |
| 57 | — |
| 58 | 7,5А Насосы омывателя |
| 59 | 10А Бортовая сеть |
| 60 | 30А Детектор прицепа |
| 61 | 30А Детектор прицепа |
Предохранитель прикуривателя в VW T-Cross — это номер 55 номиналом 20А, обеспечивающий питание розетки.
- R1 — Реле отсечки топлива (газ)/AdBlue (дизель)
- R2 — Реле омывателя
- R3 — Питание клеммы 15
- R4 — Клемма 75x, реле питания
- R5 — Свободно
- R6 — Свободно
Блоки предохранителей под капотом VW T-Cross

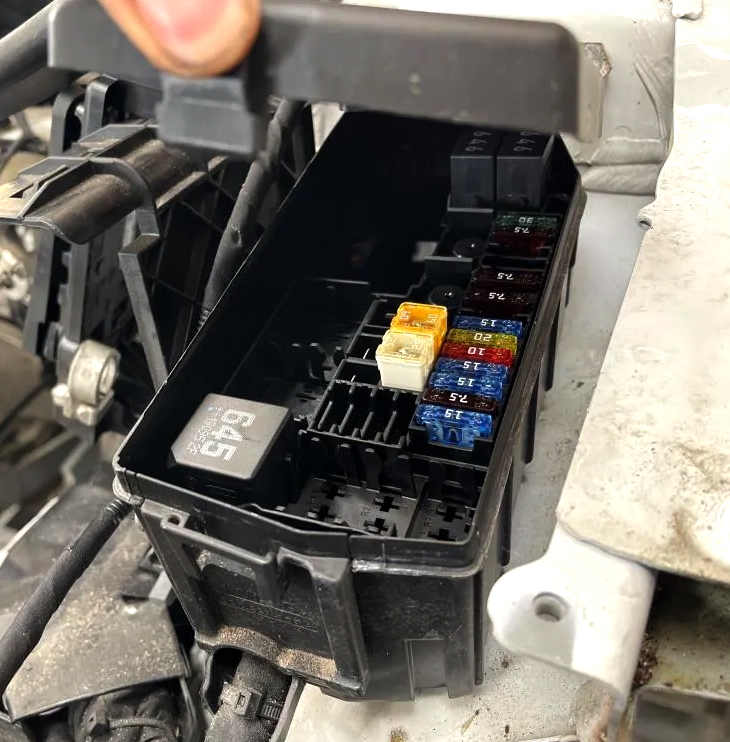

Основной блок предохранителей и реле в моторном отсеке
В моторном отсеке Volkswagen T-Cross блок предохранителей размещён слева от аккумулятора, рядом с батареей.

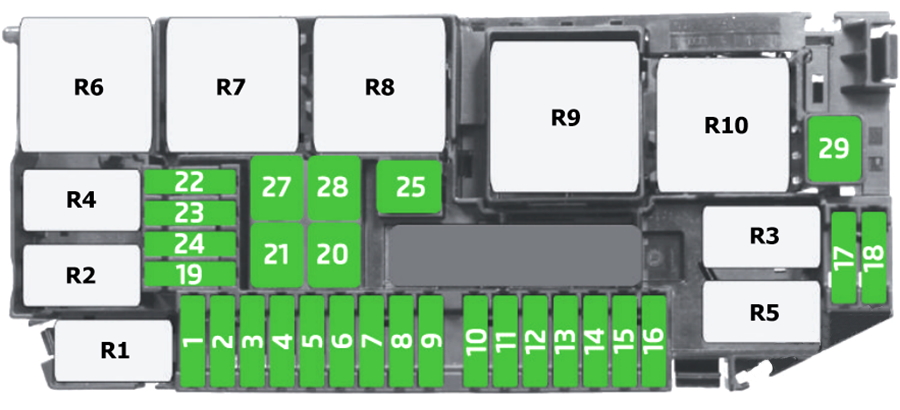

Схема блока под капотом
Описание предохранителей
| 1 | 15/30А ЭБУ двигателя (15А бензин; 30А дизель) |
| 2 | 7,5А Дизель: реле AdBlue |
| Клапан давления масла | |
| Клапан охлаждения ГБЦ | |
| Насос интеркулера | |
| Вспомогательный отопитель | |
| 3 | 15А Лямбда 1 после катализатора (бензин) |
| Лямбда 1 перед катализатором (бензин) | |
| NOx-сенсор (дизель) | |
| NOx-сенсор 2 (дизель) | |
| 4 | 15А Насос топлива, ЭБУ |
| 5 | 20А Датчик масла уровень/температура |
| Регулятор наддува (дизель) | |
| Клапан EVAP (бензин) | |
| Вал впуска 1 (бензин) | |
| Вал выпуска 1 (бензин) | |
| Давление масла (бензин) | |
| Радиаторный вентилятор | |
| 6 | 7,5/20А Катушка зажигания 1 (бензин) |
| Вентиляция картера (дизель, 7,5А) | |
| Катушка 2 (бензин) | |
| Катушка 3 (бензин) | |
| Свечной контроллер (дизель, 7,5А) | |
| 7 | 15А Вакуумный тормозной насос (бензин) |
| 8 | 10А Дозировка топлива (дизель) |
| 9 | 7,5А Стоп-сигналы |
| 10 | 7,5А Мониторинг АКБ |
| 11 | — |
| 12 | 10А Реле муфты |
| 13 | — |
| 14 | 7,5А ЭБУ ABS |
| Главное реле (бензин) | |
| Клемма 30 (дизель) | |
| ЭБУ двигателя | |
| 15 | 30А Мехатроник DSG |
| 16 | — |
| 17 | 7,5А ЭБУ двигателя |
| 18 | 30А Стартер |
| 19 | — |
| 20 | 40/60А ABS |
| 21 | 25А ABS |
| 22 | — |
| 23 | — |
| 24 | — |
| 25 | 40А Подогрев двигателя |
| 26 | 50А Вентилятор радиатора |
| 27 | 40А Подогрев двигателя |
| 28 | 40А Подогрев двигателя |
Расположение реле в моторном блоке
- R1 — Питание двигателя (топливный насос)
- R2 — Муфта
- R3 — Стартер 2
- R4 — Вакуумный насос (бензин 1.5 л)
- R5 — Стартер 1
- R6 — Клемма 30 (дизель)/Главное (бензин)
- R7 — Высокая мощность (дизель)/Вентилятор 2 (бензин)
- R8 — Низкая мощность (дизель)/Вентилятор (бензин)
- R9 — Свечной контроллер (дизель)
- R10 — Свободно

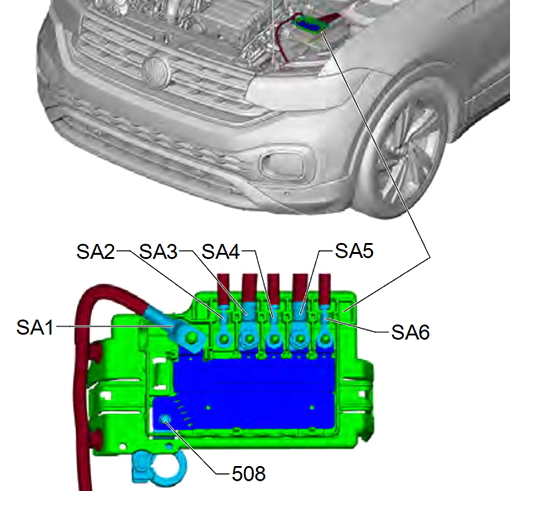

Блок на аккумуляторе VW T-Cross
Дополнительный высокомощный блок предохранителей установлен непосредственно на аккумуляторной батарее для защиты ключевых цепей.
Схема блока на АКБ
Функции предохранителей
| SA1 | 350А Стартер и генератор |
| Генератор с регулятором | |
| SA2 | — |
| SA3 | 150A B-SB: №10,12,14,15,20,21,26 |
| Главное реле (бензин) | |
| Клемма 30 (дизель) | |
| Низкая мощность | |
| Высокая мощность | |
| Свечной контроллер | |
| Стартер 1 | |
| Стартер 2 | |
| 508 | Аккумулятор |
| SA4 | 80А C-SC: №6,12,21,23,25,38,48,54 |
| SA5 | 125A C-SC: №8,10,26,28,33,35,37,49,52,53,59,60,61 |
| Клемма 15 | |
| Клемма 75x | |
| SA6 | 80А Рулевое управление |
