Volkswagen Scirocco — динамичный компактный хэтчбек в кузове купе, выпускавшийся в трех поколениях с 1974 года. Этот гид окажется ценным для владельцев третьего поколения, собиравшегося в 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 и 2017 годах. Мы разберем расположение блоков предохранителей и реле, приведем актуальные схемы и расшифровки, предназначенные исключительно для Volkswagen Scirocco III, включая ключевые аспекты ремонта и диагностики электрики VW Scirocco.
Конфигурация блоков предохранителей в Volkswagen Scirocco может варьироваться в зависимости от года выпуска, модификации и комплектации вашего авто.
Расположение блоков в пассажирском отсеке
Диаграмма размещения блоков предохранителей и реле

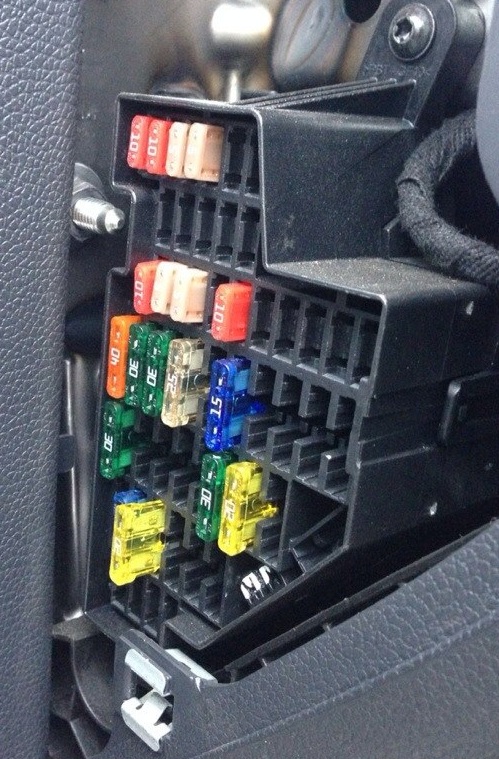

Основной блок предохранителей в салоне
Расположен на торцевой стороне приборной панели под защитной панелью, удобен для самостоятельной проверки электрики VW Scirocco.

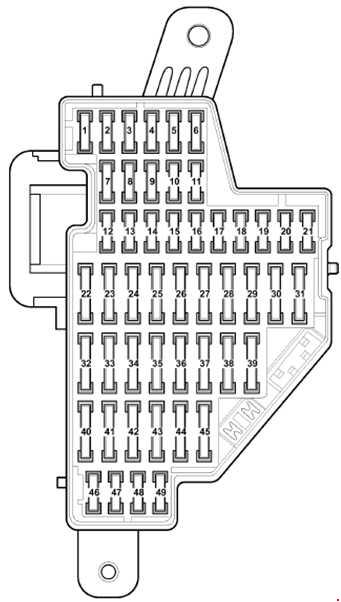

Расшифровка схемы предохранителей в салоне Volkswagen Scirocco
Расшифровка предохранителей
| Компонент/Система | Номер предохранителя (Ампераж) |
| Система ABS | 2 (10), 4 (5) |
| Датчик наклона кузова | 17 (5) |
| Аирбэги и подушки безопасности | 3 (5) |
| Сигналы торможения | 2 (10) |
| Система регулировки жесткости | 35 (20) |
| Стабилизация ESP | 2 (10), 4 (5) |
| Электростеклоподъемники спереди | 23 (30) |
| Вентилятор отопителя | 22 (40), 40 (40) |
| Обогрев заднего стекла | 25 (25) |
| Задний дворник и омыватель | 41 (15) |
| Антиугонная система | 17 (5) |
| Приборная панель | 2 (10) |
| Бензонасос | 27 (15) |
| Поясничная поддержка сидений | 34 (15) |
| Регулировка фар | 1 (10) |
| Солнцезащитный люк | 33 (30) |
| Датчик дождя и света | 13 (10) |
| Форсунки омывателей | 4 (5) |
| Очистка фар | 36 (20) |
| Подогрев сидений | 37 (30) |
| Прикуриватель, USB-розетки | 42 (20) |
| Центральный электронный замок | 12 (10) |
За работу прикуривателя и вспомогательных розеток в VW Scirocco отвечает предохранитель №42 мощностью 20 А.
Блоки в моторном отсеке

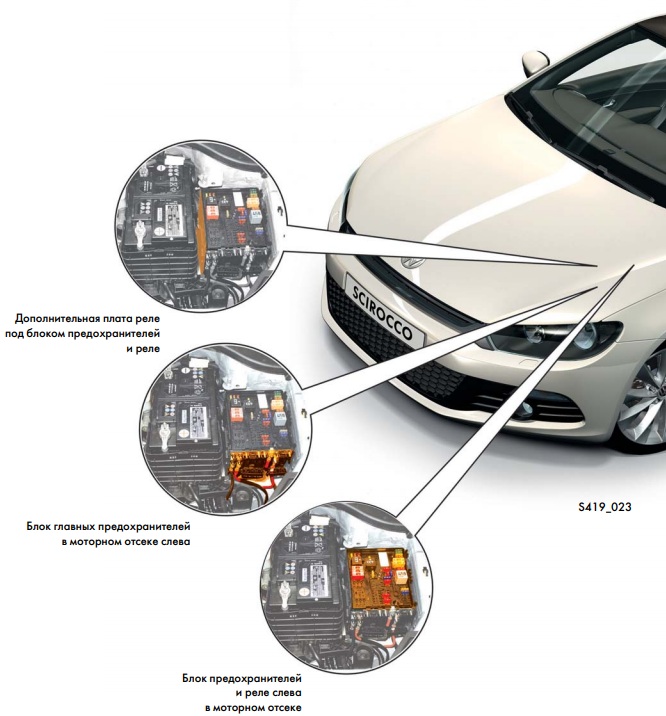

Диаграмма расположения блоков под капотом Volkswagen Scirocco

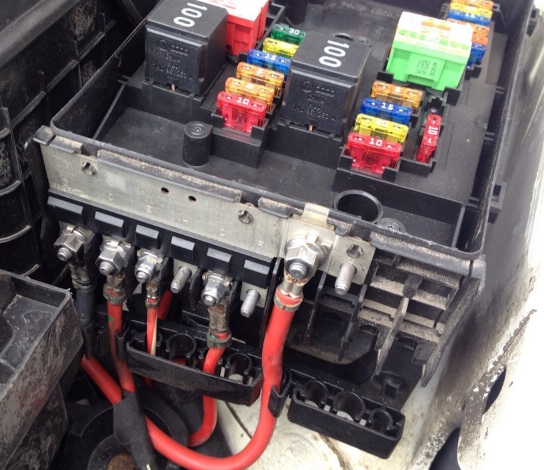

Иллюстрация — один из возможных вариантов установки блока предохранителей под капотом Scirocco.
Схема блока предохранителей под капотом — вариант №1
Схема блока предохранителей под капотом — вариант №2
Расшифровка ключевых предохранителей и реле в моторном отсеке
| Компонент/Система | Номер (Ампераж) |
| Антиблокировочная система ABS | 4 (30), 25 (30) |
| Левые фары (ближний/дальний свет) | 26 (30) |
| Правые фары (ближний/дальний свет) | 16 (30) |
| Электронная стабилизация ESP | 4 (30), 25 (30) |
| Стеклоочистители лобового стекла | 19 (30) |
| Электромагнитный клаксон (сигнал) | 17 (15) |
| Электровентилятор системы охлаждения | 24 (10) |
| Аудиосистема (магнитола) | 8 (15) |
| Мультимедийная аудиосистема | 18 (30) |
| Bluetooth-модуль для телефона | 9 (15) |
