Предохранители и реле Volkswagen Polo V хэтчбек

Volkswagen Polo V поколения хэтчбек выпускался в период с 2009 по 2017 год, включая модели 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 и 2017 годов. В этой статье мы подробно разберём расположение электронных блоков управления, а также функции предохранителей и реле Volkswagen Polo 5 хэтчбек, включая схемы и расшифровки. Особое внимание уделим предохранителю, отвечающему за работу прикуривателя в Ford Polo 5 хэтчбек.

Важно знать: конфигурация предохранителей в Volkswagen Polo седан и Polo хэтчбек отличается, поэтому всегда проверяйте модель.

Общее расположение блоков управления

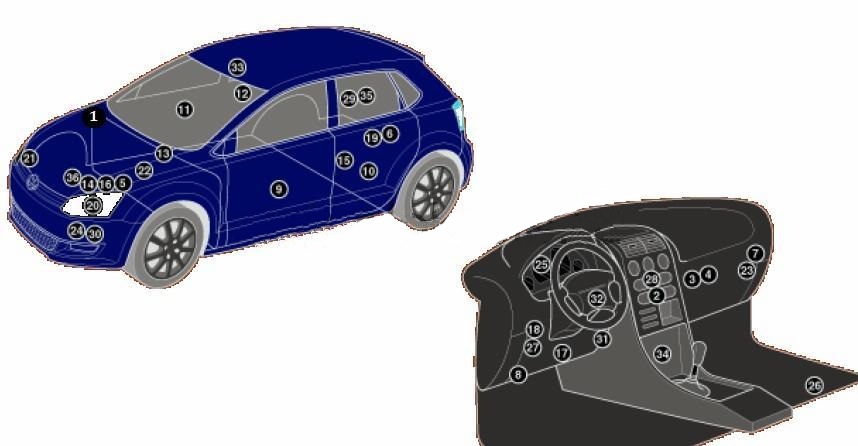

Диаграмма расположения

Расшифровка элементов

1	Электронный блок управления ABS
2	Блок управления системой кондиционирования
3	Контроллер электровентилятора кондиционера / отопителя
4	Резистор для вентилятора отопления / кондиционера
5	Аккумуляторная батарея
6	Дополнительная аккумуляторная батарея — на некоторых версиях
7	CAN-шина, контроллер шлюза
8	Диагностический интерфейс (DLC)
9	Модуль электроники двери водителя
10	Модуль электроники левой задней двери
11	Модуль электроники двери пассажира
12	Модуль электроники правой задней двери
13	Электронный блок управления двигателем
14	Контроллер вентилятора охлаждения
15	Модуль топливного насоса
16	Блок предохранителей / реле в моторном отсеке
17	Блок предохранителей / реле на приборной панели 1
18	Блок предохранителей / реле на приборной панели 2
19	Блок предохранителей / реле в багажнике — на отдельных моделях
20	Контроллер левой ксеноновой фары
21	Контроллер правой ксеноновой фары
22	Модуль управления газовым топливом
23	Блок корректора фар
24	Гудок
25	Контроллер приборной панели
26	Модуль для мобильного телефона
27	Многофункциональный контроллер: охранная система, центральный замок, аварийная сигнализация, омыватель фар, обогрев зеркал, заднего стекла, лобового стекла, гудок, поворотники, освещение салона
28	Контроллер многофункционального экрана
29	Модуль парковочного радара
30	Блок усилителя руля
31	Контроллер обогрева сидений
32	Модуль электроники рулевого колеса
33	Контроллер люка
34	ЭБУ системы SRS
35	Модуль электроники прицепа
36	ЭБУ трансмиссии — на КПП

Салонный блок предохранителей Volkswagen Polo 5 хэтчбек

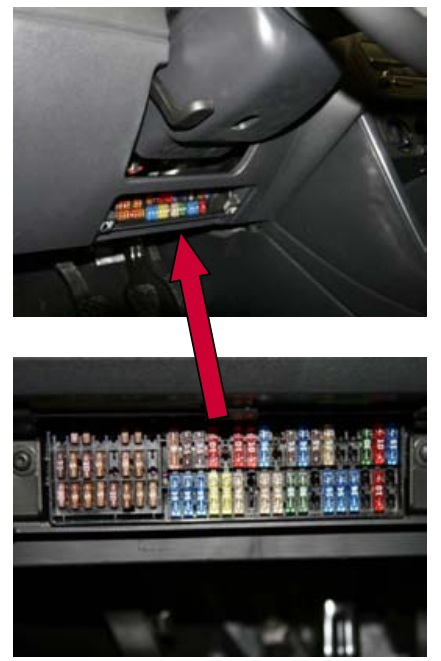

Этот блок размещён в салоне, под рулевой колонкой, за съёмной крышкой.

Диаграмма блока

Расшифровка предохранителей

1	Не используется
2	10А Блок подрулевых переключателей, Электродвигатель очистителя заднего стекла, Насос омывателей ветрового и заднего стёкол
3	5/7,5А Реле топливного насоса, Блок управления двигателя, Выключатель зажигания и стартера
4	2/7,5А Блок подрулевых переключателей, Блок управления многофункционального рулевого колеса
5	Не используется
6	5А Блок управления комбинации приборов
7	5/15А Регулятор корректора фар, Фонарь подсветки номерного знака, Регулятор яркости подсветки выключателей и комбинации приборов
8	10А Форсунки
9	5/7,5А Блок управления ABS, Клавиша отключения ASR и ESP, Блок подрулевых переключателей, Клавиша индикатора давления в шинах
10	5/7,5А Датчик скорости движения, Блок управления бортовой сети, Магнитола
11	5/10А Регулятор корректора фар, Блок подрулевых переключателей, Блок управления комбинации приборов
12	5/7,5 Регулятор положения наружных зеркал, Наружные зеркала
13	10/15А Блок управления АКП, Многофункциональный переключатель, Селектор АКП
14	5/15А Блок управления подушек безопасности, Контрольная лампа откл. подушки безопасности ПП
15	Не используется
16	5/10А Блок управления парковочного ассистента
17	10А Нагревательный элемент лямбда-зонда, Электромагнитный клапан 1 адсорбера, Насос омывателей ветрового и заднего стёкол
18	5/7,5А Блок управления комбинации приборов, Лампа правого противотуманного фонаря
19	5/7,5А Реле габаритных огней, Головное устройство, Выключатель зажигания и стартера
20	5/10А Блок управления комбинации приборов, Блок подрулевых переключателей, Главное реле
21	10/15А Блок управления бортовой сети — плафоны подсветки
22	5/10А Диагностический разъём, Блок управления климатической установки, Блок управления Climatronic, Электромагнит блокировки извлечения ключа из замка зажигания, Датчик дождя и освещённости, Реле габаритных огней, Реле обогрева наружных зеркал
23	7,5/10А Блок управления бортовой сети, Блок управления двигателя, Блок управления АКП, Селектор АКП, Датчик дождя
24	15А Нагревательный элемент наружных зеркал, Реле обогрева наружного зеркала
25	5/15А Датчик высокого давления, Реле климатической установки, Блок управления климатической установки, Диагностический разъём, Электрохромное внутреннее зеркало, Блок управления Climatronic
26	5/7,5/20А Блок управления усилителя рулевого управления, Расходомер воздуха, Реле климатической установки
27	5/15А Выключатель фонарей заднего хода
28	15А Лямбда-зонд, Форсунки цилиндра, Блок управления свечей накаливания
29	10/15/20А Регулятор давления и дозирования топлива, Катушки зажигания
30	10А Насос 2 циркуляции охлаждающей жидкости, Переключающий клапан радиатора системы рециркуляции ОГ, Электромагнитный клапан ограничения давления наддува
31	10/15А Реле подачи топлива по напорной магистрали, Блок управления свечей накаливания, Форсунки цилиндра, Катушки зажигания
32	30А Блок управления двигателя
33	5/10А Выключатель педали сцепления, Выключатель стоп-сигналов, Блок управления вентилятора радиатора, Реле климатической установки
34	7,5А Лампа правой фары дальнего света, Лампа левой фары дальнего света, Блок управления комбинации приборов
35	10А Блок управления двигателя
36	15/20А Подкачивающий топливный насос, Реле подачи топлива по напорной магистрали, Реле топливного насоса
37	25A Блок управления подогревом сиденья
38	7,5/30А Лампа левой фары дальнего света, Блок управления комбинации приборов, Блок управления АКП
39	10/15А Лампа правой фары ближнего света
40	30А Переключатель приточного вентилятора, Блок управления приточного вентилятора
41	10A Электродвигатель очистителя заднего стекла
42	15/20А Прикуриватель
43	15/20А Блок управления бортовой сети, Лампы поворотов, Стоп сигналов
44	5/10А Сирена сигнализации, Датчик охранной сигнализации
45	15/30А Головное устройство, Блок управления мультимедийной системы
46	20/30А Звуковой сигнал, Омыватели фар
47	20/30А Электродвигатель стеклоочистителя
48	25/30А Центральный замок, Электродвигатель запирания лючка горловины топливного бака
49	5/15А Лампы заднего хода
50	25/30А Блок управления двери водителя, Выключатель переднего левого стеклоподъёмника
51	25/30А Блок управления двери переднего пассажира, Выключатель стеклоподъёмника на двери переднего пассажира
52	30А Блок управления задними дверьми и стеклоподъемниками
53	30А Нагревательный элемент заднего стекла
54	15/20А Противотуманные фары
55	15А Катушки зажигания
56	15A Лампы системы освещения в дневное время
57	5/7,5А Лампа переднего левого габаритного огня, Задний фонарь, левый
58	5/7,5А Лампа переднего правого габаритного огня, Задний фонарь, правый, Вакуумный насос усилителя тормозов
59	10/15А Лампа левой фары ближнего света
60	15А ДХО, Аудиосистема

Предохранитель прикуривателя — №42, номиналом 15 или 20А в схеме предохранителей Polo 5 хэтчбек.

Блок реле в Volkswagen Polo 5

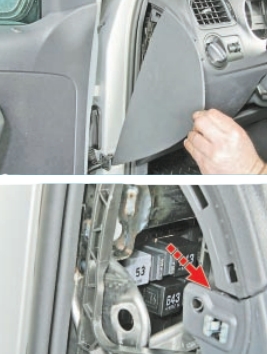

Расположен под приборной панелью со стороны водителя.

Диаграмма реле

Расшифровка реле

1	Не используется
2	Не используется
3	Не используется
4	Реле ближнего света (слева, с августа 2010 года) Реле топливного насоса (слева, с ноября 2010 года) Реле подачи топлива по напорной магистрали (справа) Не используется (с августа 2012 года)
5	Реле электропитания кл. 30 (с дизельным двигателем) Главное реле (с бензиновым двигателем)
6	Реле габаритных огней (справа) Реле ближнего света (слева, с ноября 2010 года) Реле блокировки стартера (с мая 2015 года)
7	Реле топливного насоса (с августа 2010 года) Реле климатической установки (с ноября 2010 года) Не используется (с августа 2011 года) Реле обогрева наружных зеркал (с мая 2015 года)
8	Реле блокировки стартера Реле габаритных огней (слева, с августа 2012 года) Реле ближнего света (справа, с августа 2012 года)
9	Реле климатической установки (до ноября 2010, до августа 2012 года) Не используется (с ноября 2010 до августа 2011 года)
10	Реле разгрузки контакта X
11	Не используется
12	Не используется
13	Реле топливного насоса (слева, с августа 2012 года)
14	Не используется
15	Реле климатической установки (с августа 2012 года)

Блок предохранителей в моторном отсеке Polo 5 хэтчбек

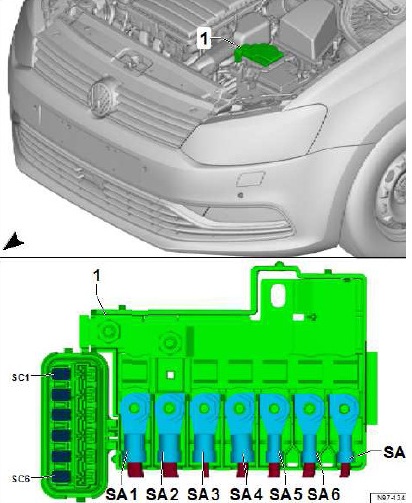

Установлен в крышке аккумулятора под капотом.

Расшифровка предохранителей

SA1	150А Генератор
SA2	Не используется
SA3	110А Выключатель зажигания и стартера, Переключатель освещения, Блок подрулевых переключателей, Реле разгрузки контакта, Реле топливного насоса, Реле ближнего света, Предохранитель 20 в блоке предохранителей, Реле габаритных огней, Реле питания кл. 30, Предохранитель 3.
SA4	50А Блок управления усилителя рулевого управления
SA5	40А Блок управления AB
SA6	40А Блок управления вентилятора радиатора, Вентилятор радиатора
SA7	50А Блок управления свечей накаливания
SC1	25А Блок управления ABS
SC2	30А Блок управления вентилятора радиатора, Вентилятор радиатора, Термовыключатель вентилятора радиатора
SC3	Не используется
SC4	10А Блок управления ABS
SC5	5/10А Блок управления бортовой сети
SC6	25А Блок управления АКП
