Volkswagen Polo третьего поколения, часто называемый Polo Classic, выпускался с 1994 по 2001 год в вариантах кузова седан и хэтчбек. Модель пережила обновление (рестайлинг) в 1999 году, что отразилось на электрической схеме предохранителей и реле Volkswagen Polo 3. В этой статье мы подробно разберем общее расположение электронных блоков управления в VW Polo Classic, опишем блоки предохранителей и реле для Фольксваген Поло 3, а также отдельно выделим предохранитель прикуривателя и его схему.

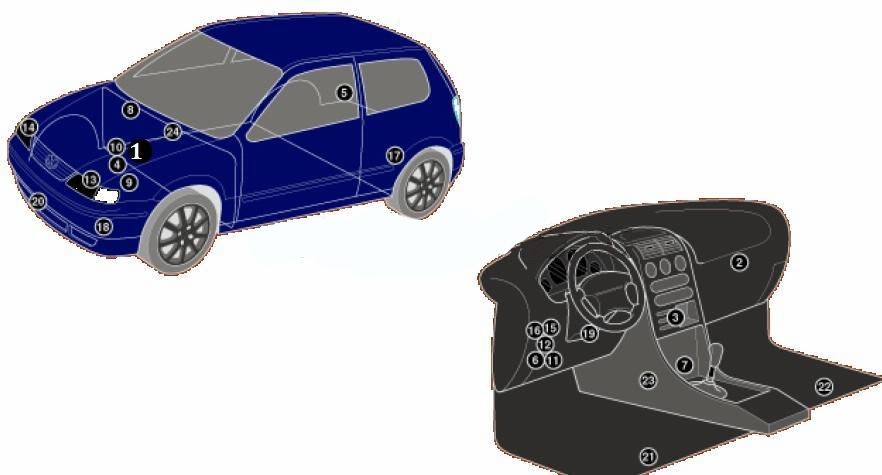

Общее расположение электронных блоков управления
Схема расположения блоков предохранителей и реле VW Polo 3
Подробное описание компонентов
| 1 | Электронный блок управления ABS |
| 2 | Резистор электродвигателя вентилятора отопителя/кондиционера-в блоке отопителя |
| 3 | Блок управления кондиционером/отопителем |
| 4 | Аккумуляторная батарея |
| 5 | Блок управления центральным замком-в правой части багажного отделения |
| 6 | Диагностический разъем (DLC)—>08/99 |
| 7 | Диагностический разъем (DLC)-09/99> -за пепельницей |
| 8 | Электронный блок управления двигателем — на резонаторе системы впуска |
| 9 | Блок управления электродвигателем вентилятора системы охлаждения |
| 10 | Блок предохранителей реле, моторный отсек |
| 11 | Блок предохранителей реле, приборная панель 1 |
| 12 | Блок предохранителей реле, приборная панель 2 |
| 13 | Блок управления ксеноновыми фарами (лев.) |
| 14 | Блок управления ксеноновыми фарами (прав.) |
| 15 | Блок управления свечами накаливания -около блока предохранителей, реле приборной панели 2 |
| 16 | Реле свечей накаливания-около блока предохранителей, реле приборной панели 2 |
| 17 | Блок управления корректором фар-в левой части багажного отделения |
| 18 | Звуковой сигнал — за бампером |
| 19 | Электронный блок управления иммобилайзером |
| 20 | Датчик температуры окружающего воздуха |
| 21 | Блок управления подогревом сиденья водителя — под сиденьем |
| 22 | Блок управления подогревом сиденья пассажира -под сиденьем |
| 23 | Электронный блок управления SRS |
| 24 | Электронный блок управления КПП — на резонаторе системы впуска |
Блок предохранителей и реле в салоне Volkswagen Polo Classic

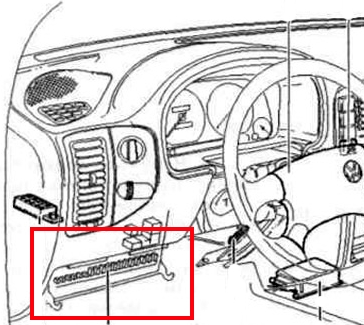

Этот блок размещен под приборной панелью слева от водителя и прикрыт пластиковой крышкой для защиты от пыли и повреждений.

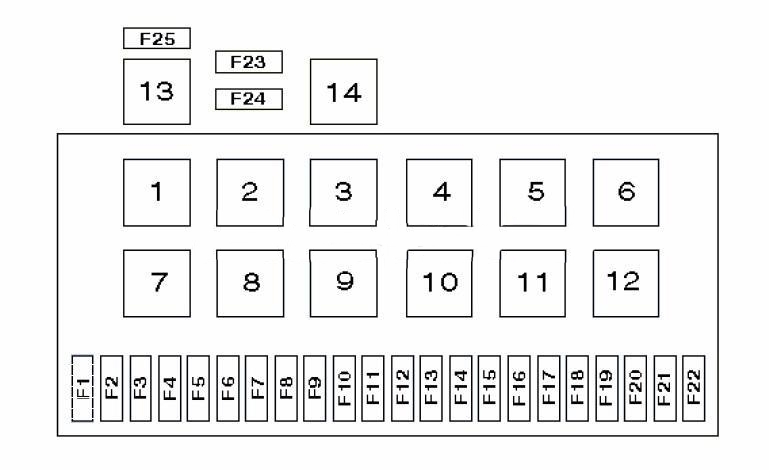

Вариант 1 схемы предохранителей Polo 3
Расшифровка схемы блока предохранителей в салоне
Обозначение предохранителей и реле
| 1 | Реле электромагнитной муфты компрессора кондиционера |
| 2 | Реле очистителя омывателя заднего стекла |
| 3 | |
| 4 | Реле вспомогательных цепей зажигания |
| 5 | |
| 6 | Реле-прерыватель указателей поворота |
| 7 | Реле насоса омывателя фар |
| 8 | Реле прерывистого режима работы очистителя омывателя лобового стекла |
| 9 | Зуммер предупреждения об оставленных включенными габаритах |
| 10 | Перемычка (задний противотуманный фонарь) |
| 11 | Перемычка (звуковой сигнал) |
| 12 | Реле топливного насоса |
| 13 | Реле свечей накаливания |
| 14 | Реле подогревателя впускного коллектора |
| F1 | (10A) Левая фара — ближний свет, корректор фар-лев. |
| F2 | (10A) Правая фара-ближний свет, корректор фар-прав. |
| F3 | (10A) Лампа подсветки номерного знака |
| F4 | (15A) Очиститель заднего стекла |
| F5 | (15A) Очиститель омыватель лобового стекла, подогреватель форсунок омывателя лобового стекла |
| F6 | (20A) Электродвигатель вентилятора отопителя, реле кондиционера |
| F7 | (10A) Передние и задние габариты-правые |
| F8 | (10A) Передние и задние габариты — левые |
| F9 | (20A) Обогреватель заднего стекла |
| F10 | (15A) Задний противотуманный фонарь |
| F11 | (10A) Дальний свет-левая фара |
| F12 | (10A) Дальний свет- правая фара |
| F13 | (10A) Звуковой сигнал |
| F14 | (15A) Фонари заднего хода, зеркала заднего вида на дверях |
| F15 | (10A) Электрооборудование двигателя |
| F16 | (15A) Комбинация приборов |
| F17 | (10A) Лампы указателей поворота |
| F18 | (20A) Топливный насос, кислородный датчик |
| F19 | (30A) Реле электродвигателя вентилятора системы охлаждения |
| F20 | (10A) Стоп-сигналы |
| F21 | (15A) Лампы освещения салона, центральный замок, панель приборов, диагностический разъем |
| F22 | (10A) Аудиосистема, прикуриватель |
| F23 | (30A)ABS |
| F24 | (30A)ABS |
| F25 | (50A) Свечи накаливания |
В этой конфигурации предохранитель прикуривателя Volkswagen Polo 3 Classic обозначен как номер 22 на 10А.

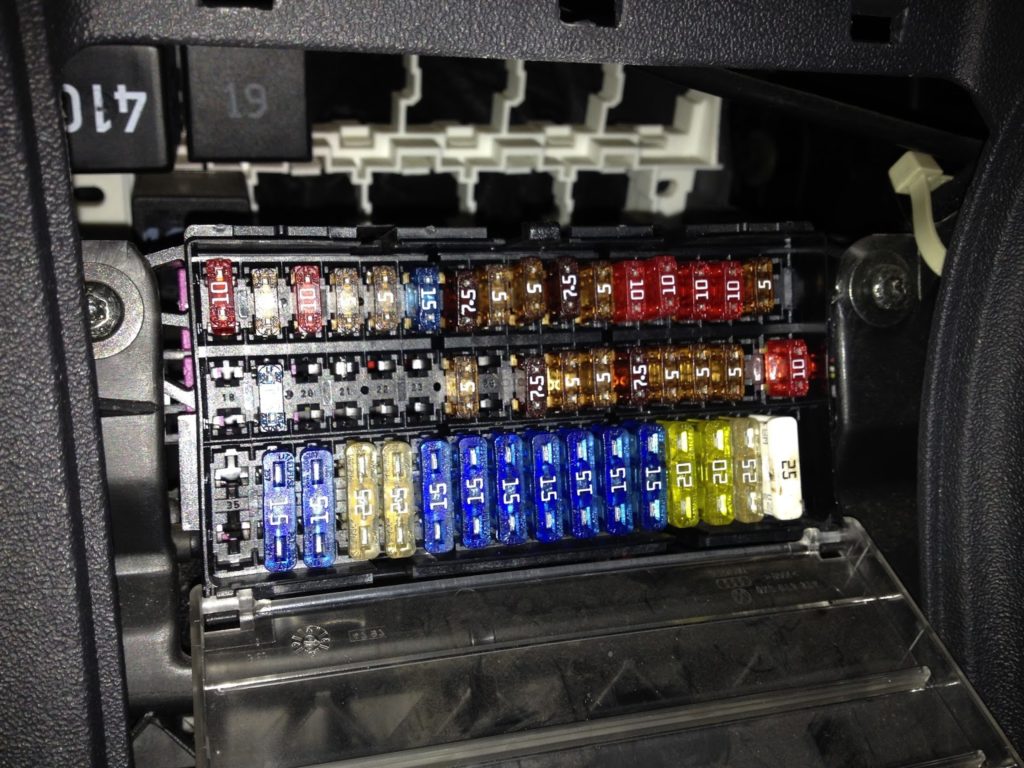

Вариант 2 схемы блока в салоне

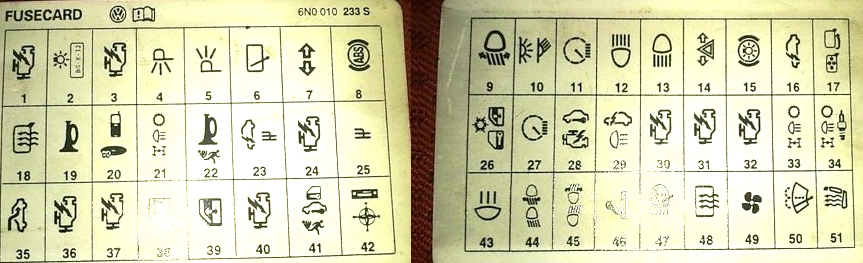

Схема предохранителей VW Polo Classic вариант 2
Расшифровка предохранителей и реле
| 1 | 10A нагреватель кислородного датчика |
| 2 | 5A свет номерного знака |
| 3 | 10A топливный инжектор |
| 4 | 5A габаритный фонарь LH |
| 5 | 5A габаритный фонарь RH |
| 6 | 15A дворник заднего окна |
| 7 | 7.5A индикаторы руководства |
| 8 | 5A ABS с EDL/ESP |
| 9 | 5A корректор фар |
| 10 | 7.5A внутреннее освещение, свет перчаточного бокса, свет зеркала тщеславия |
| 11 | 5A диагностический разъём, кондиционирование воздуха |
| 12 | 10A Фара правая |
| 13 | 10A Фара левая |
| 14 | 10А световая сигнализация опасности |
| 15 | 10А стоп-сигналы |
| 16 | 5А выключатель воспламенения, коммутатор |
| 17 | — |
| 18 | 5А зеркала с подогревом |
| 19 | 15А сигнал |
| 20 | 10А Телематика |
| 21 | 5A Электронный блок управления КПП |
| 22 | 15А система аварийной сигнализации |
| 23 | 5А EGR, метр массы воздуха, дополнительное реле нагревателя, реле запальной свечи |
| 24 | 5А выключатель педали сцепления (Дизель) |
| 25 | 5А Выключатель уровня селектора (автоматическая коробка передач) |
| 26 | 7.5А кондиционер, система запирания дверей с центральным управлением, окна с электрическим стеклоподъемником, зеркала с электроподогревом, навигационная система |
| 27 | 5А комбинация приборов |
| 28 | 5А устройство датчика спидометра, устройство автоматической блокировки двигателя |
| 29 | 7.5А фонари заднего хода, жиклеры омывателя с подогревом, выравнивание передней фары |
| 30 | 5А Клапан EGR |
| 31 | 10А управление двигателем |
| 32 | 5А топливный блок управления выключения (Дизель) |
| 33 | 10A Электронный блоку правления КПП |
| 34 | 10А трансформатор зажигания |
| 35 | 25А люк |
| 36 | 15А управление двигателем |
| 37 | 15А управление двигателем |
| 38 | 25А окно с электрическим стеклоподъемником водителей |
| 39 | 25А окно с электрическим стеклоподъемником пассажиров |
| 40 | 15А топливный насос |
| 41 | 15А центральный замок, система аварийной сигнализации |
| 42 | 15А радио, навигация |
| 43 | 15А передние и задние противотуманные фары |
| 44 | 15А корректор левой фары |
| 45 | 15А корректор правой фары |
| 46 | 15А прикуриватель |
| 47 | 20А омыватель фар |
| 48 | 20А заднее стекло с подогревом |
| 49 | 25А двигатель вентилятора с подогревом |
| 50 | 15А дворники |
| 51 | 15А сиденья с подогревом |
Предохранитель прикуривателя в этой версии схемы — номер 46 на 15А для надежной защиты цепи.

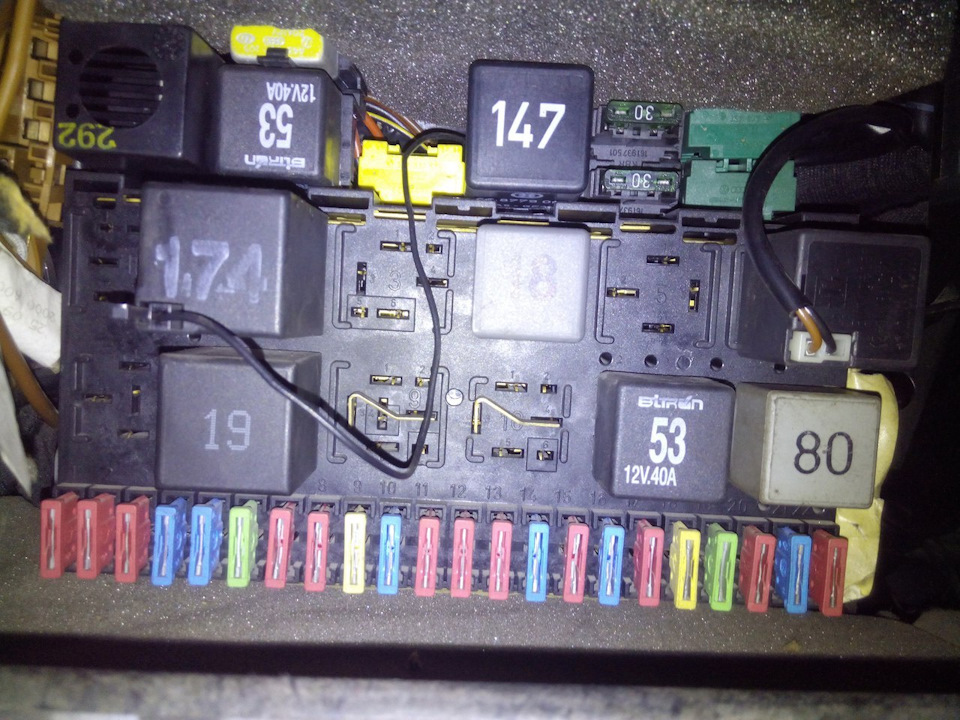

Как видно на фото, в этой версии реле размещены отдельно за основным блоком предохранителей. Среди них могут присутствовать:
- Реле аварийной сигнализации
- Реле очистителя омывателя лобового стекла
- Реле вспомогательных цепей зажигания
- Реле топливного насоса
- Реле обогревателя зеркал заднего вида

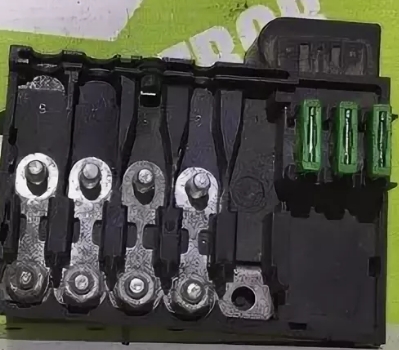

Блок предохранителей под капотом Фольксваген Поло 3
Этот блок предохранителей и мощных плавких вставок расположен в специальной крышке на аккумуляторной батарее в моторном отсеке для удобного доступа.
Расшифровка блока под капотом Polo Classic
| 1 | (110A) Генератор |
| 2 | (80A) |
| 3 | (50A) Свечи накаливания |
| 4 | (50A) Дизель: Свечи накаливания. (30А) Бензин: Кондиционер отопитель |
| 5 | (30A) Система ABS/ESP |
| 6 | (30A) Система ABS/ESP |
| 7 | (30A) Электродвигатель вентилятора системы охлаждения |
| 8 | (20A) Кондиционер /отопитель |
| 9 | (10A) Кондиционер /отопитель |
