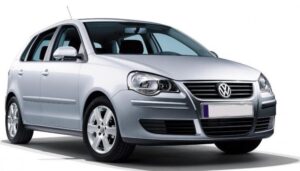

Volkswagen Polo 4-го поколения производился с 2001 по 2009 год в вариантах кузова седан и хэтчбэк. В 2005 году модель обновили, добавив версию Cross Polo в кроссоверном дизайне. В этой статье мы подробно разберем расположение электронных блоков управления в Volkswagen Polo 4, включая назначение предохранителей и реле с соответствующими схемами блоков. Полезная информация для владельцев: электрическая схема предохранителей Volkswagen Polo 4, блоки управления и их функции.
Общее расположение блоков управления в Volkswagen Polo 4

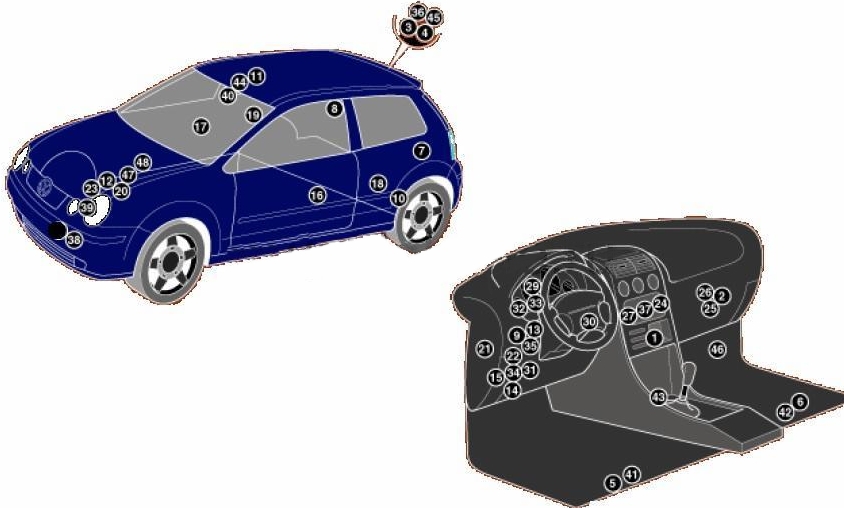

Схема расположения
Таблица с описанием компонентов
| 1 | Модуль контроля климата — в панели климат-контроля |
| 2 | Контроллер электромотора вентилятора кондиционера/отопителя (автоматический климат) — в вентиляционном блоке |
| 3 | Усилитель антенны для аудиосистемы — в антенне |
| 4 | Усилитель антенны для навигации — в антенне |
| 5 | Боковой акселерометр удара, водительская сторона — под водительским сиденьем |
| 6 | Боковой акселерометр удара, пассажирская сторона — под пассажирским сиденьем |
| 7 | Задний левый боковой датчик удара (для шторки безопасности) — в багажнике, за левой панелью |
| 8 | Задний правый боковой датчик удара (для шторки безопасности) — в багажнике, за правой панелью |
| 9 | Модуль антиугонной системы — в многофункциональном контроллере 2 |
| 10 | Сирена антиугонной системы — за левой задней аркой |
| 11 | Датчик объема салона (антиугон) — в передней потолочной лампе |
| 12 | Аккумулятор |
| 13 | Контроллер центрального замка — в многофункциональном блоке 2 |
| 14 | Диагностический порт (DLC) |
| 15 | Диагностический модуль — в многофункциональном контроллере 1 |
| 16 | Модуль функций водительской двери (центральный замок, зеркало, стеклоподъемник) |
| 17 | Модуль функций пассажирской передней двери (центральный замок, зеркало, стеклоподъемник) |
| 18 | Модуль функций задней левой двери (центральный замок, стеклоподъемник) |
| 19 | Модуль функций задней правой двери (центральный замок, стеклоподъемник) |
| 20 | Контроллер мотора вентилятора охлаждения двигателя — с кондиционером (AXU) |
| 21 | Блок предохранителей/реле в салоне 1 |
| 22 | Блок предохранителей/реле в салоне 2 |
| 23 | Блок предохранителей/реле в моторном отсеке — над аккумулятором |
| 24 | Дополнительный предохранитель (5A/7,5A/10A) — в задней части аудиоблока/навигации |
| 25 | Резистор мотора вентилятора отопителя (ручной режим) — в вентиляционном блоке |
| 26 | Резистор мотора вентилятора отопителя (автоматический режим) — в контроллере вентилятора кондиционера/отопителя |
| 27 | Контроллер отопителя — в панели управления (без кондиционера) |
| 28 | К喇ксоны — за передним бампером |
| 29 | Модуль иммобилайзера — в приборной панели |
| 30 | Кольцевая антенна иммобилайзера — у замка зажигания |
| 31 | Реле поворотников/аварийки — в многофункциональном блоке 1 |
| 32 | Контроллер приборной панели, цифровой дисплей — в комбинации приборов (иммобилайзер, индикаторы, предупреждения) |
| 33 | Зуммер оставленных фар — в приборной панели |
| 34 | Многофункциональный контроллер 1 — под блоком предохранителей/реле 2 (функции: круиз-контроль, зеркала, пуск топлива, обогрев стекла, клаксоны, поворотники, освещение, дворники, омыватели) |
| 35 | Многофункциональный контроллер 2 (антиугон, центральный замок, зеркала, стеклоподъемники) |
| 36 | Антенна навигации — в антенне аудио |
| 37 | Контроллер навигации — в панели радио/навигации |
| 38 | Датчик внешней температуры — за передним бампером |
| 39 | Модуль усилителя руля |
| 40 | Датчик дождя — в зеркале заднего вида |
| 41 | Контроллер подогрева водительского сиденья — под сиденьем |
| 42 | Контроллер подогрева пассажирского сиденья — под сиденьем |
| 43 | Модуль SRS — за центральной консолью |
| 44 | Контроллер люка — за потолочной лампой |
| 45 | Антенна телефона — в антенне аудио |
| 46 | Интерфейс телефона — в правом переднем пространстве |
| 47 | ЭБУ коробки передач |
| 48 | Датчик скорости (без ABS, кроме 11/02) — на КПП |

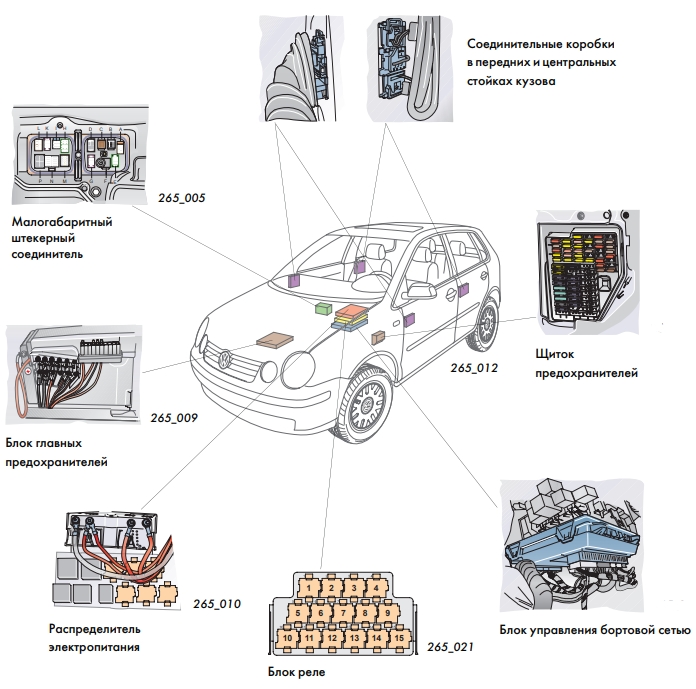

Схема бортовой электрической сети Polo 4
Расположение и схема предохранителей Volkswagen Polo 4
Блок предохранителей в салоне размещен на торце приборной панели у водителя, скрыт крышкой. Для точных номеров и назначений проверьте маркировку на крышке. Полная схема предохранителей Polo 4 поможет в диагностике неисправностей.

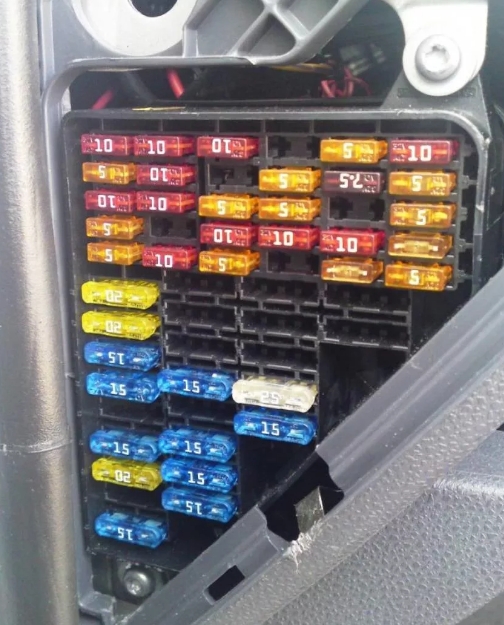

Фото — иллюстрация

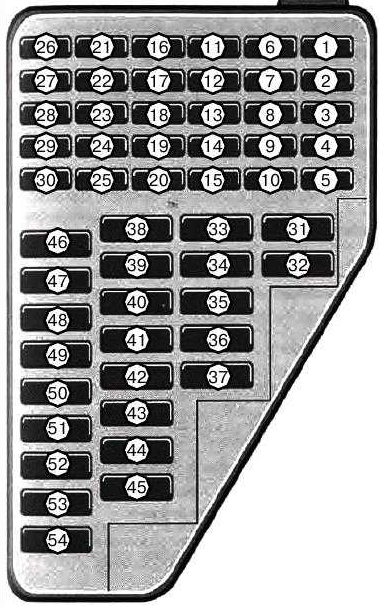

Расположение предохранителей
Функции предохранителей в салоне Polo 4
| 1 | 10A Дворники и омыватель заднего стекла |
| 2 | 5A Подсветка приборов и номерного знака |
| 3 | 5A Задние противотуманки |
| 4 | 5A Тормозные сигналы, круиз-контроль, ЭБУ двигателя |
| 5 | 5A ЭБУ двигателя, циркуляция охлаждающей жидкости |
| 6 | 5A Корректор фар |
| 7 | 5A ЭБУ двигателя, гидроусилитель |
| 8 | 5A Подогрев боковых зеркал |
| 9 | 10A ЭБУ двигателя |
| 10 | 5A S-контакт |
| 11 | 5A Электропривод зеркал |
| 12 | 5A Правые габаритные огни спереди и сзади |
| 13 | 5A Левые габаритные огни спереди и сзади |
| 14 | 10A ЭБУ двигателя, подогрев впуска |
| 15 | 10A АКПП |
| 16 | 10A Дворники и омыватель лобового стекла |
| 17 | 5A ЭБУ двигателя |
| 18 | 5A Климат-контроль, рециркуляция, антиугон, автозатемнение зеркала, вентилятор охлаждения, приборы, навигация |
| 19 | 10A Подогрев форсунок омывателя, фонари заднего хода |
| 20 | 5A Приборная панель |
| 21 | 10A Правая фара — дальний свет |
| 22 | 10A Левая фара — дальний свет |
| 23 | 10A ABS, ESP |
| 24 | 10A Многофункциональный контроллер 1 |
| 25 | 10A ЭБУ двигателя |
| 26 | 10A Тормозные огни |
| 27 | 5A ABS (с ESP), приборы |
| 28 | 10A Освещение салона |
| 29 | 5A Климат, DLC, телефон |
| 30 | 5A Многофункциональный контроллер 1, блокировка АКПП, датчик дождя |
| 31 | 25A Стеклоподъемник водительской двери |
| 32 | 15A Подогрев сидений |
| 33 | 15A Сирена антиугонной системы |
| 34 | 15A Разъем для доп. оборудования |
| 35 | 20A Люк в крыше |
| 36 | 25A Вентилятор кондиционера/отопителя |
| 37 | 15A/20A Катушки зажигания, коммутатор |
| 38 | 25A Стеклоподъемник задней левой двери |
| 39 | 25A Стеклоподъемник передней правой двери |
| 40 | 10A/30A ЭБУ двигателя |
| 41 | 15A Топливный насос (бензин/TDI) |
| 42 | 20A ЭБУ двигателя (AXU) |
| 43 | 15A Правая фара — ближний свет, корректор |
| 44 | 15A Противотуманки |
| 45 | 15A ЭБУ двигателя (AUB) |
| 46 | 20A Дворники и омыватель лобового стекла |
| 47 | 20A Обогрев заднего стекла (до 02/04) |
| 48 | 15A Поворотники, аварийка |
| 49 | 15A Прикуриватель |
| 50 | 15A Многофункциональный контроллер 2, антиугон, центральный замок |
| 51 | 15A Аудио, навигация |
| 52 | 20A Клаксоны, дворники лобового стекла |
| 53 | 25A Стеклоподъемник задней правой двери |
| 54 | 15A Левая фара — ближний свет, корректор |
Предохранитель прикуривателя — №49 на 15A в салонном блоке Volkswagen Polo 4.
Блок реле в Polo 4
Релейный блок расположен за панелью приборов на водительской стороне. В Volkswagen Polo 4 используется стандартный релейный модуль с унифицированными разъемами. Схема реле Polo 4 для удобства ремонта.

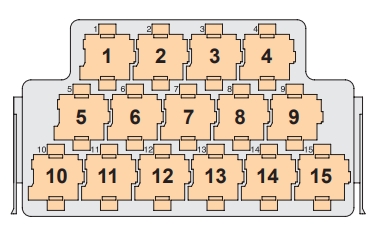

Схема реле
Расшифровка реле
| 1 | Резерв |
| 2 | Реле питания Motronic |
| 3 | (100) Реле свечей накаливания |
| 4 | (53) Реле подкачки топлива (TDI) |
| 5 | (449) Реле габаритных огней и подсветки дверей |
| 6 | (53) Реле омывателя фар |
| 7 | (126) Реле блокировки стартера |
| 8 | (53) Реле доп. отопителя (низкая мощность) |
| 9 | (100) Реле доп. отопителя (высокая мощность, дизель) |
| 10 | (53/429) Реле ЭБУ двигателя (бензин, кроме AXU) |
| 11 | (18) Реле зажигания и разгрузки клеммы X |
| 12 | (404) Пусковое реле топлива (бензин, кроме AXU) |
| 13 | (167) Реле топливного насоса (бензин, кроме AXU) |
| 14 | Блок предохранителей автономного отопителя |
| 15 | (109) Реле ЭБУ двигателя (дизель) |
В релейном блоке Polo 4 могут размещаться дополнительные предохранители, такие как 40A для доп. отопителя.

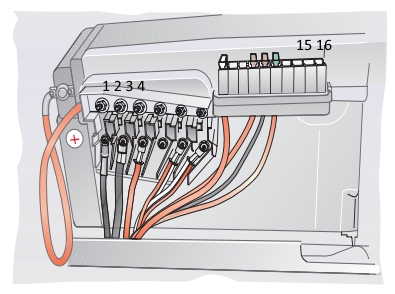

Главный блок предохранителей под капотом
Расположен на крышке аккумулятора. Количество предохранителей варьируется по комплектации. Максимум: 6 плоских + 10 ножевых. Подключение к плюсу АКБ через болт. Защищает ключевые цепи от перегрузок на выходе батареи в Volkswagen Polo 4.
Описание главных предохранителей
| 1 | 110A Генератор |
| 2 | 110A Салон, зажигание |
| 3 | 50A Гидроусилитель руля |
| 4 | 50A Реле ЭБУ (AXU), насос воздуха на выпуск |
| 5 | 40A Вентилятор охлаждения |
| 6 | 40A ABS |
| 7 | 40A ABS |
| 8 | 30A Вентилятор охлаждения |
| 9 | Резерв |
| 10 | 5A Многофункциональный контроллер 1 |
| 11 | 5A Климат, контроллер вентилятора охлаждения |
| 12 | Резерв |
| 13 | 5A АКПП |
| 14 | Резерв |
| 15 | Резерв |
| 16 | Резерв |
Полная электросхема Volkswagen Polo 4
Дополнительные детали по электрической системе и схемам Volkswagen Polo 4 доступны в руководстве: «скачать».
