Предохранители и реле Volkswagen New Beetle

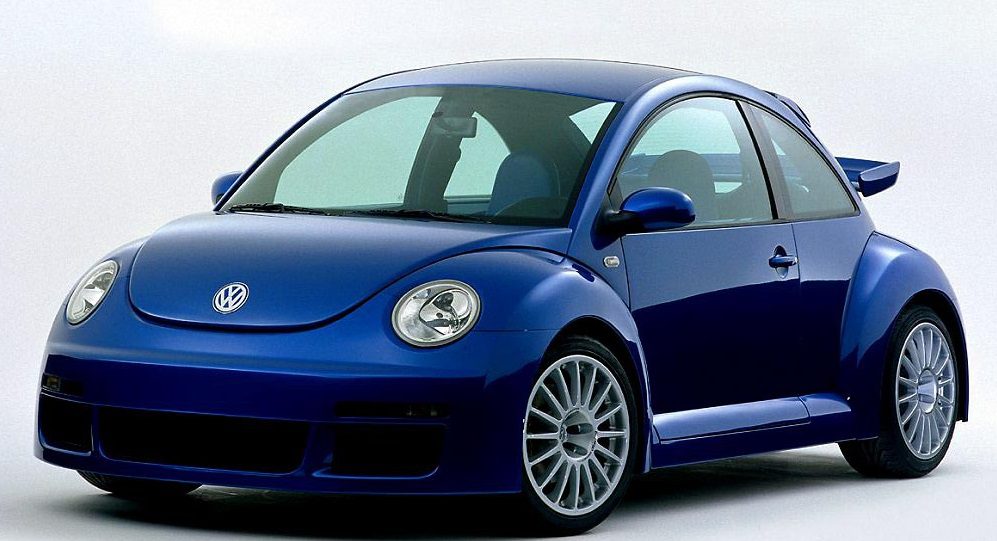

Volkswagen New Beetle (A4) производился в период с 1998 по 2010 год, включая годы 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 и 2010, в кузовах хэтчбэк и кабриолет. За это время модель пережила несколько рестайлингов. Часто владельцы путают его с классическим Volkswagen Beetle (Жук), но это совершенно разные автомобили: в New Beetle двигатель установлен спереди, багажник сзади, а электрические схемы и блоки предохранителей Volkswagen New Beetle отличаются существенно. В этой статье мы подробно разберем расположение блоков предохранителей и реле для Volkswagen New Beetle, включая схемы и описание. Особое внимание уделим предохранителю прикуривателя в New Beetle.

Количество предохранителей и реле в Volkswagen New Beetle может варьироваться в зависимости от года выпуска, комплектации и уровня электрооборудования. Если возникнут сложности с поиском или заменой, рекомендуем обратиться к официальному дилеру Volkswagen.

Блоки под капотом

Блок с реле

Дополнительный блок реле в Volkswagen New Beetle расположен под капотом на перегородке моторного отсека, обеспечивая удобный доступ для диагностики и ремонта.

В нем размещаются реле для насоса вторичного воздуха или свечей накаливания. Реле указателей поворотов и аварийной сигнализации интегрировано непосредственно в выключатель аварийки. Блок управления электровентиляторами охлаждения системы установлен на левом лонжероне под аккумулятором, что типично для схемы предохранителей New Beetle.

Блок на крышке АКБ

Этот блок предохранителей Volkswagen New Beetle размещен прямо на крышке аккумуляторной батареи для быстрого доступа к основным цепям.

Включает секцию с предохранителями и высокомощные плавкие вставки для защиты ключевых электрических систем автомобиля.

Схема блока предохранителей под капотом New Beetle

Расшифровка предохранителей

Блоки в салоне

Блок предохранителей

Основной блок предохранителей в салоне Volkswagen New Beetle расположен в торце приборной панели слева от водителя, скрытый под защитной крышкой. На обратной стороне крышки обычно указана актуальная схема предохранителей New Beetle для удобства самостоятельной диагностики.

Схема блока предохранителей в салоне Volkswagen New Beetle

Расшифровка предохранителей салонного блока

Предохранитель прикуривателя в Volkswagen New Beetle — это F41 на 15А (в некоторых источниках указывается 30А, уточняйте по году выпуска).

Блок реле

Главный блок реле для New Beetle установлен под приборной панелью со стороны водителя, что упрощает доступ при ремонте электрики.

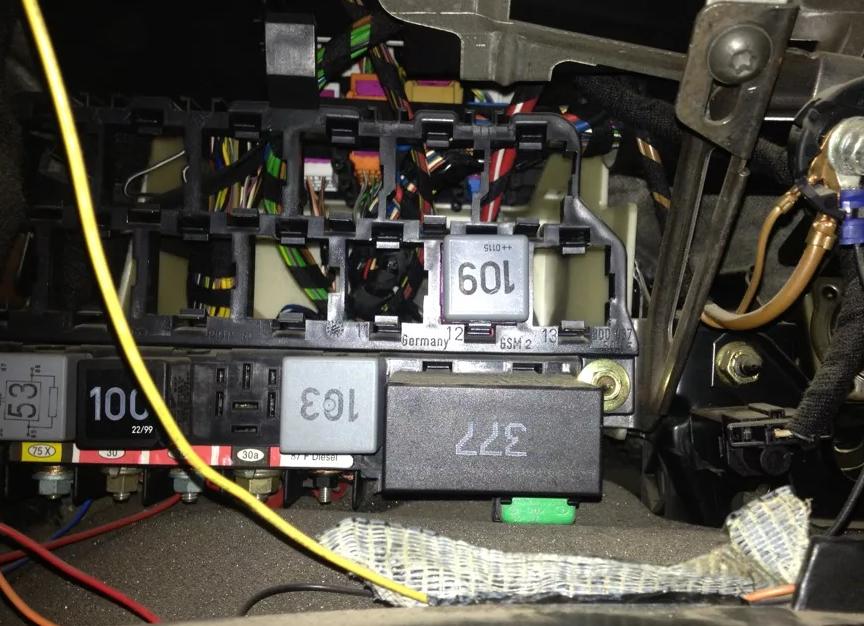

Пример расположения блока реле в салоне

Схема блока реле в салоне New Beetle

Расшифровка реле и предохранителей

Блок R

• I Реле звукового сигнала — Реле 53
• II Промежуточное реле контакта Х — Реле 100
• III Свободное
• IV Реле топливного насоса. Реле свечей накаливания — Реле 409/167/103
• V Реле стеклоочистителей — Реле 603, 377, 389, 192
• VI Свободное
• А Предохранитель для электрической регулировки сидения
• В Свободное
• С Предохранитель для электрических стеклоподъемников, центрального замка и обогреваемых наружных зеркал заднего вида

Блок Z13

1.  Реле противотуманных фар — Реле 53
2.  Реле дистанционного разблокирования задней двери
3. Реле блокировки стартера
4. Свободное
5. Свободное
6. Распределительное реле для радио/телефона — Реле 147
7. Реле электронного контроля частоты вращения (EPS)
8. Реле внешнего освещения
9. Реле топливного насоса (Syncro-дизель) и блок управления сигнализации – ТАКСИ
10. Блок управления сигнализации – ТАКСИ
11. Реле блокировки стартера и заднего хода — Реле 175
12. Реле подачи напряжения на клемму 30
13. Реле вентилятора радиатора (кондиционер)

Плавкие предохранители на блоке Z13

• D Свободное
• Е Задний стеклоподъемник
• F Мигающее светосигнальное устройство для предупредительной сигнализации кражи
• G Рупор для предупредительной сигнализации кражи
