Volkswagen Caddy — компактный коммерческий транспорт, доступный в исполнениях фургона и минивэна, выпускается в пяти поколениях начиная с 1980 года. В этой публикации мы разберем назначение предохранителей и реле для Volkswagen Caddy третьего поколения Caddy 3, выпускавшегося в период с 2004 по 2014 годы (2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014). Здесь вы найдете информацию о расположении блоков предохранителей и реле VW Caddy, их фото, подробные электрические схемы, включая распиновку, а также отдельно выделим предохранитель прикуривателя и дополнительные розетки для замены и диагностики.
Учитывая разнообразие кузовов, комплектаций и электрических систем у Volkswagen Caddy, а также рестайлинг 2010 года, универсальной схемы для всех версий не существует. Мы опишем самые распространенные варианты блоков предохранителей и реле для Caddy 3, чтобы помочь с ремонтом и обслуживанием.
Расположение основных блоков предохранителей и реле
- Плавкие предохранители в основном блоке (A -SA-), плюс дополнительный модуль реле под коммутационной панелью
- Предохранители и реле в центральном коммутационном блоке (B -SB-)
- Модуль предохранителей и реле под приборной панелью слева (C -SC-)

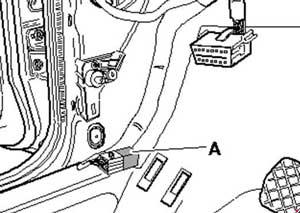

- Отдельные реле в зоне ног водителя
Блоки в моторном отсеке
Основной блок предохранителей и реле
Расположен вблизи аккумулятора. Включает высокомощные плавкие вставки, соединенные с АКБ, а также секцию с предохранителями и реле для электрической системы VW Caddy.
Вариант 1

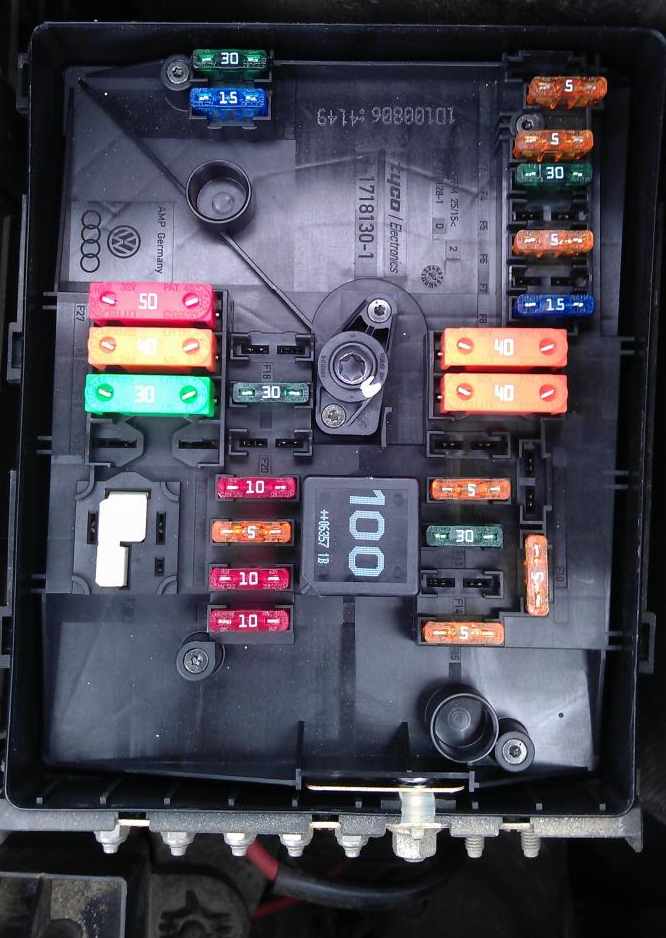

Фотография блока под капотом VW Caddy

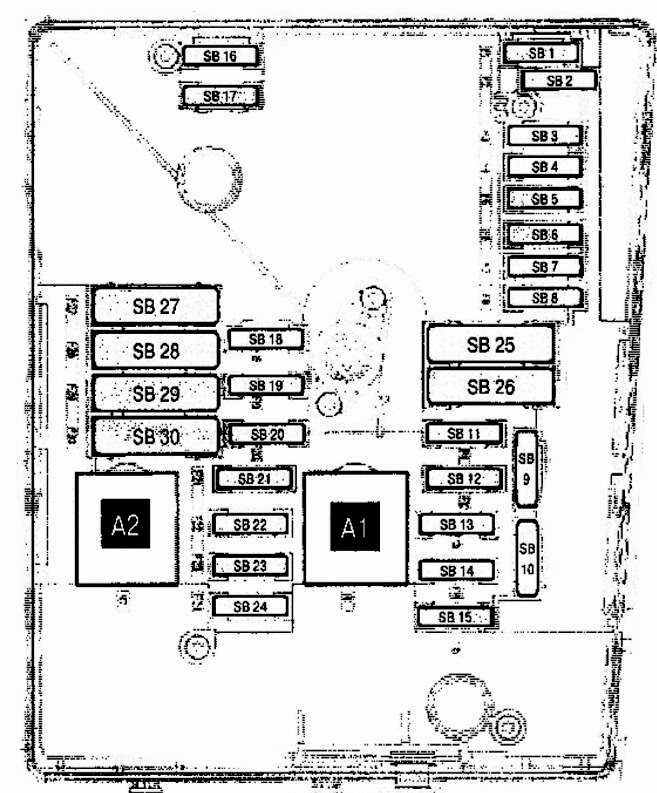

Электрическая схема, вариант 1
Расшифровка предохранителей
Предохранители в блоке под капотом
| 1 | — |
| 2 | 30А Блок Mechatronik КП DSG |
| 3 | 5А Блок управления для контроля аккумуляторной батареи Блок управления бортовой сети |
| 4 | 20А Блок управления ABS Гидравлический блок ABS |
| 5 | 15А Блок Mechatronik КП DSG |
| 6 | 5А Блок управления комбинации приборов Блок управления рулевой колонки |
| 7 |
40А Реле электропитания клеммы 15
Блок предохранителей C -SC-
|
| 8 | 15А Блок управления с дисплеем радионавигационной системы Головное устройство Стабилизатор напряжения
Блок управления с дисплеем радионавигационной системы
Головное устройство
Предохранитель 57, 58 в блоке предохранителей С -SC-
|
| 9 | 5А Блок управления электроники управления мобильного телефона |
| 10 | 5А Главное реле Блок управления двигателя Реле электропитания электронных компонентов двигателя |
| 11 | 30А Блок управления дополнительного отопителя |
| 12 | 5А Диагностический интерфейс шин данных |
| 13 | 15А Блок управления двигателя (бензиновый)
30А Блок управления двигателя (дизельный) |
| 14 | 15А Регулятор давления топлива (дизельный)
20А Катушка зажигания |
| 15 | 5А Реле нагрева Реле топливного насоса Реле электрического топливного насоса 2 Блок управления свечей накаливания10А Нагревательный элемент лямбда-зонда, клапан подачи газа15А Клапан высокого давления, Клапан подачи газа |
| 16 |
30А Блок управления бортовой сети АКБ, АБС, Ламы фар и поворота
|
| 17 | 15А Реле звукового сигнала |
| 18 | 30А Блок управления для спецавтомобилей |
| 19 | 30А Блок управления электродвигателя стеклоочистителей |
| 20 | 10А Клапан отключения топливного бака Циркуляционный насос ОЖ |
| 21 | 10А Нагревательный элемент лямбда-зонда (дизельный)
15А Блок управления топливного насоса, Нагревательный элемент лямбда-зонда |
| 22 | 5А Датчик положения педали сцепления Выключатель стоп-сигналов |
| 23 | 5А Реле дополнительного насоса системы охлаждения
10А Расходомер воздуха (дизельный а/м) 15А Регулятор давления топлива |
| 24 | 10А Блок управления вентилятора радиатора Реле насоса вторичного воздуха Реле дополнительного насоса системы охлаждения Электромагнитный клапан 1 адсорбера Клапан регулирования ОЖ Клапан системы изменения геометрии впускного коллектора Насос 2 циркуляции охлаждающей жидкости Форсунки цилиндра |
| 25 | 40А Гидравлический насос ABS Блок управления ABS |
| 26 |
30А Блок управления бортовой сети, Ламы фар и поворота
|
| 27 | 40А Электродвигатель насоса вторичного воздуха
50А Блок управления свечей накаливания |
| 28 | — |
| 29 | 30/50А Предохранители в блоке предохранителей С -SC- |
| 30 | 50А Блок предохранителей C -SC- |
Расположение реле в блоке
- A1 — Главное реле, Реле электропитания электронных компонентов двигателя
- A2 — Реле насоса вторичного воздуха, Реле дополнительного насоса системы охлаждения, Реле запорных газовых клапанов, Перемычка
Вариант 2

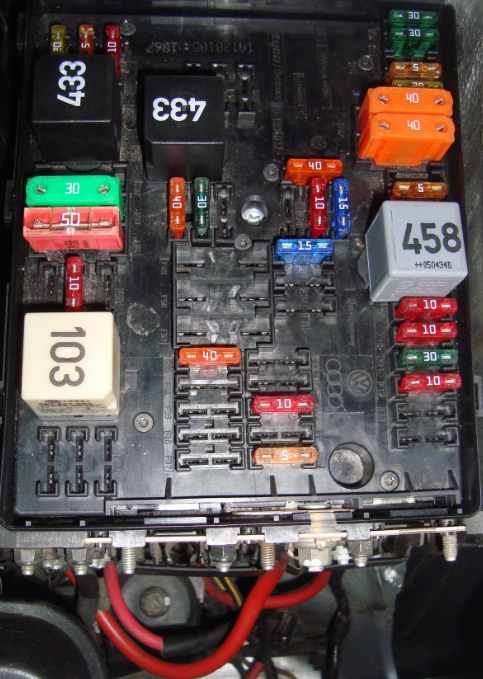

Фото блока предохранителей, вариант 2

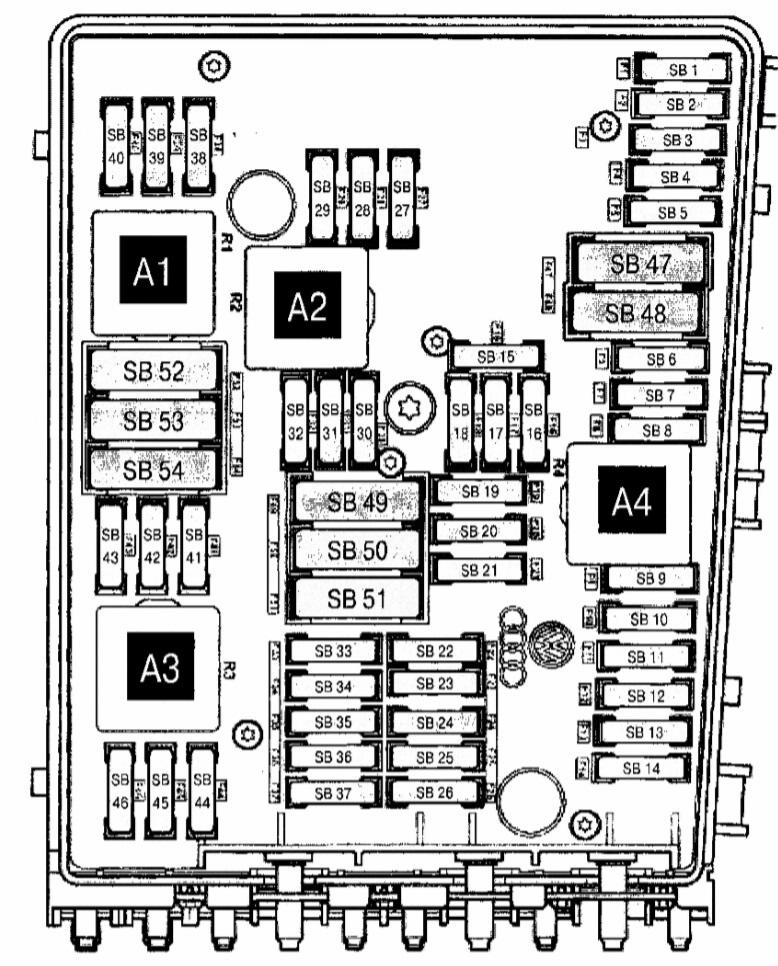

Схема под капотом, вариант 2
Расшифровка предохранителей
| 1 | 30А блок управления ABS |
| 2 | 30А блок управления ABS |
| 3 | не используется |
| 4 | 5А блок управления бортовой сети |
| 5 | 20А сигнал, реле звукового сигнала |
| 6 | 20А катушка зажигания |
| 7 | 5А выключатель педали тормоза, блоки управления двигателем, датчик положения педали сцепления |
| 8 | 10А клапан рециркуляции ОГ, электромагнитный клапан 1 абсорбера, блок управления вентилятора радиатора, электродвигатель привода воздушной заслонки впускных каналов |
| 9 | 10А реле топливного насоса (BDJ, BJB) |
| 10 | 10А клапан рециркуляции ОГ, электромагнитный клапан ограничения давления наддува, переключающий клапан радиатора системы рециркуляции ОГ |
| 11 | 25/30А блок управления Motronik (ВСА, 8GU), блок управления системой впрыска дизельного двигателя (BDJ. BJB) |
| 12 | 10А лямбда-зонд (ВСА), лямбда-зонд после катализатора (ВСА) |
| 13 | не используется |
| 14 | не используется |
| 15 | 40А стартер (цепь питания 50) |
| 16 | 15А блок управления рулевой колонки |
| 17 | 10А блок управления комбинации приборов |
| 18 | не используется |
| 19 | 15А R магнитола, блок управления с дисплеем радионавигационной системы |
| 20 | 10А блок управления электроники управления мобильного телефона |
| 21 | не используется |
| 22 | не используется |
| 23 | не используется |
| 24 | 10А диагностический интерфейс шин данных |
| 25 | 25А резерв, 10А блок управления Motronik |
| 26 | 5А реле электропитания клеммы 30 |
| 27 | 10А нагревательный резистор системы вентиляции картера двигателя |
| 32 | 40А свеча накаливания 1, 2, 3 |
| 33 | 15А свеча накаливания 4, топливный насос |
| 34 | не используется |
| 35 | не используется |
| 35 | не используется |
| 37 | не используется |
| 38 | 10А исполнительный электродвигатель корректора фар |
| 39 | 5А датчик уровня и температуры масла, блок управления комбинации приборов |
| 40 | 20А Питание предохранителей в салоне |
| 41 | 5А реле топливного насоса |
| 42 | 10А реле свечей накаливания, расходомер воздуха |
| 43 | не используется |
| 44 | не используется |
| 45 | 15А лямбда-зонд |
| 46 | не используется |
| 47 | 40А блок управления бортовой сети, Левая фара (а/м с центральным замком) |
| 48 | 40А блок управления бортовой сети, Правая фара (а/м с центральным замком) |
| 49 | не используется |
| 50 | 50А свечи накаливания |
| 51 | 40А свечи накаливания, реле насоса вторичного воздуха, электродвигатель насоса вторичного воздуха |
| 52 | не используется |
| 53 | 25А блок управления двери водителя, блок управления двери переднего пассажира |
| 54 | 50А блок управления вентилятора радиатора |
Под блоком предохранителей отдельно размещен модуль управления свечами накаливания для дизельных двигателей VW Caddy.

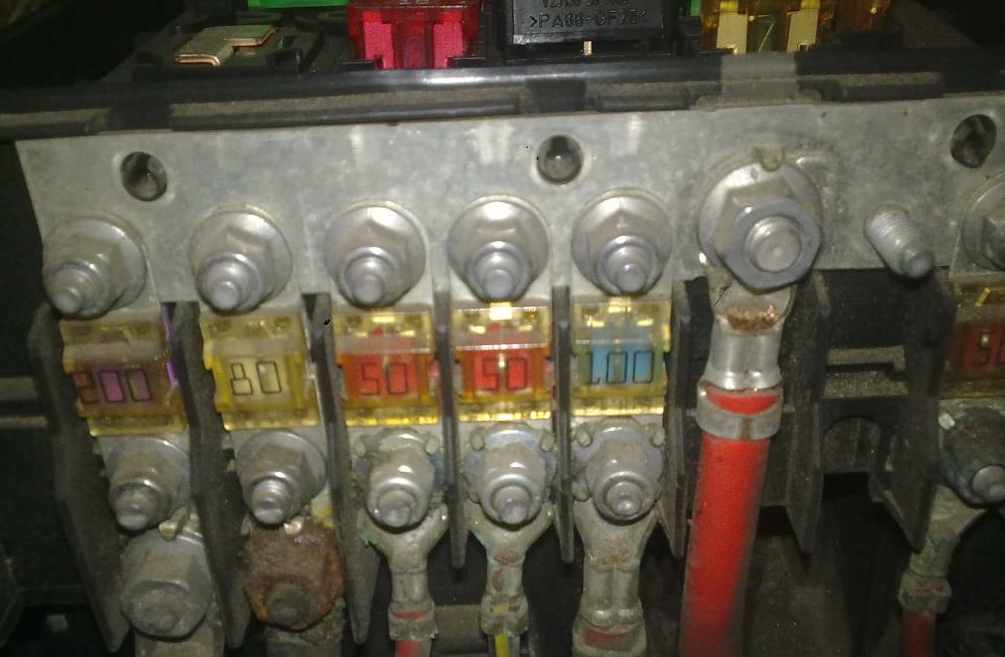

Высокомощные плавкие вставки

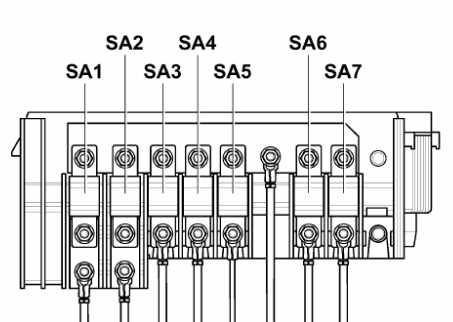

Общая схема плавких вставок VW Caddy
Расшифровка вставок
- 150/200А — Генератор
- 50/80А -Блок управления усилителя рулевого управления
- 50А — Блок управления вентилятора радиатора
- 80А — Реле разгрузки контакта X либо Блок предохранителей C -SC-
- 80А — Не используется либо Блок предохранителей C -SC-
- 100А — Блок предохранителей C -SC- либо 40А — Реле малой мощности нагрева
- 80А — Реле большой мощности нагрева либо Блок предохранителей C -SC-
Блоки в пассажирском отсеке
Главный блок предохранителей и реле с распиновкой установлен под приборной панелью со стороны водителя в Volkswagen Caddy.
Схема расположения блоков в салоне Caddy 3

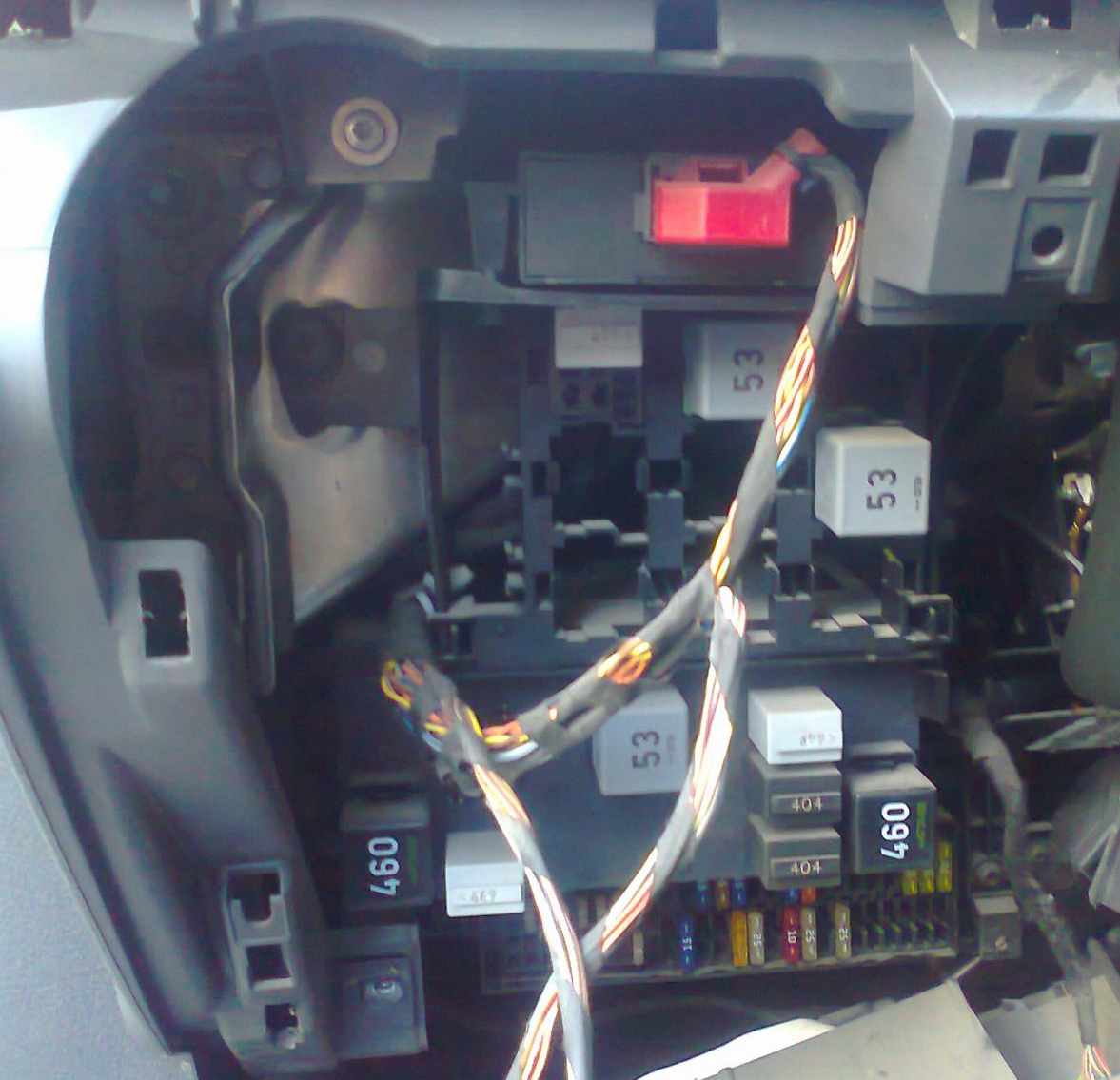

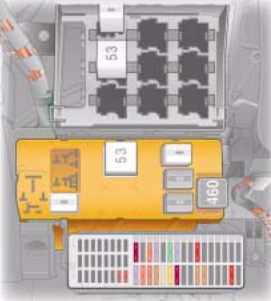

Пример фото расположения

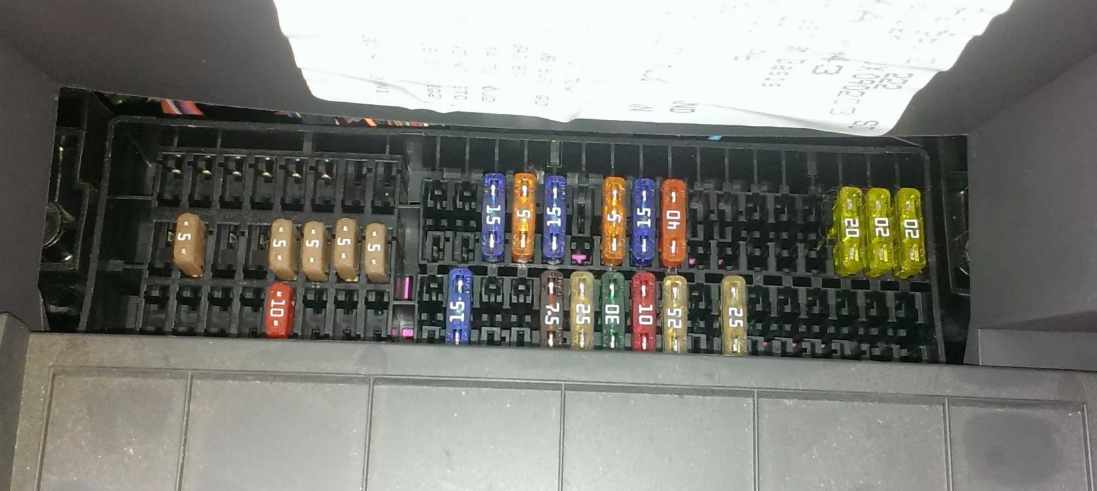

Салонный блок предохранителей
Распиновка схемы салонного блока
Назначение предохранителей в салоне
| 1 | 15А клавиша запуска двигателя |
| 2 | 5А блок управления распознавания прицепа |
| 3 | 5А выключатель отопителя и выбора режима работы, датчик высокого давления |
| 4 | 5А блок управления электроники управления мобильного телефона |
| 5 | 15А расходомер воздуха |
| 6 | 5А блок управления подушек безопасности |
| 7 | регулятор обогрева сиденья водителя и пассажира, блок управления климатической установки |
| 8 | 5А нагревательный резистор левого и правого жиклера стеклоомывателя |
| 9 | 5А блок управления подушек безопасности, блок усилителя рулевого управления |
| 10 | 5А блок управления электроники управления мобильного телефона, 10А выключатель фонарей заднего хода |
| 11 | 10А блок управления усилителя рулевого управления |
| 12 | не используется |
| 13 | не используется |
| 14 | 5А выключатель ASR, клавиша отключения ASR и ESP, блок управления ABS с EDS |
| 15 | 10А выключатель фонарей заднего хода, реле для работы в режиме автономного отопителя (с мая 2004) |
| 16 | 5А диагностический интерфейс шин данных |
| 17 | 7,5А лампа левых габаритного огня и заднего противотуманного фонаря (а/м без центрального замка) |
| 18 | не используется |
| 19 | не используется |
| 20 | не используется |
| 21 | 5А селектор |
| 22 | 5А устройство приема радиосигнала дополнительного жидкостного отопителя |
| 23 | 10А выключатель стоп-сигнала, лампа левого стоп-сигнала, лампа правого стоп-сигнала, лампа верхнего стоп-сигнала, блок управления ABS |
| 24 | 10А переключатель освещения, блок управления климатической установки, диагностический разъём (Т16/16) |
| 25 | 30А блок управления обогрева сиденья водителя, блок управления обогрева сиденья переднего пассажира |
| 26 | 10А блоки управления двигателя, форсунки |
| 27 | 15А электродвигатель очистителя заднего стекла (с мая 2004 года) |
| 28 | 5А переключатель освещения (а/м с центральным замком) |
| 30 | 20А выключатель противотуманных фар, переключатель освещения |
| 31 | 25А реле для работы в режиме автономного отопителя (до апреля 2004 года), после — блок управления бортовой сети |
| 32 | 15А насос смывателя |
| 33 | 40А выключатель отопителя и выбора режима работы, блок управления климатической установки |
| 34 | не используется |
| 35 | 40А приточный вентилятор, реле для работы в режиме автономного отопителя |
| 36 | не используется |
| 37 | 15А лампа правой фары ближнего света (а/м без центрального замка) |
| 38 | 15А лампа левой фары ближнего света (только а/м без центрального замка) |
| 39 | не используется |
| 40 | 20А блок управления распознавания прицепа |
| 41 | 20А розетка ТСУ |
| 42 | 15/30А розетка 12 В (рядом с рычагом стояночного тормоза), розетка (12 В) слева в багажном отсеке |
| 43 | 15А реле электрического топливного насоса 2 (ВСА, BGU), топливный насос |
| 44 | 5А датчик системы охраны салона, датчик наклона автомобиля |
| 45 | 5А блок управления выбора антенны |
| 46 | 7,5А блок управления бортовой сети |
| 47 | 25А прикуриватель |
| 48 | 20А реле системы очистки фар, насос омывателя фар |
| 49 | 10А блок управления двери водителя, блок управления двери переднего пассажира |
| 50 | 25А центральный блок управления систем комфорта |
| 51 | 30А блок управления обогрева сиденья |
| 52 | 25А реле приточного вентилятора, блок управления бортовой сети |
| 53 | 25А центральный блок управления систем комфорта / 30А Лампы |
| 54 | не используется |
| 55 | не используется |
| 56 | не используется |
| 57 | 30А аварийный регистратор данных |
| 58 | не используется |
Предохранитель прикуривателя в VW Caddy 3 — это номер 47 номиналом 25А. Обратите внимание: для дополнительных 12В розеток предусмотрены отдельные предохранители, такие как №42.
Блок реле в салоне

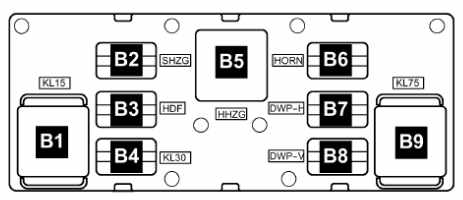

Схема реле №1
Расшифровка реле №1
- B1 — J681 — реле 2 электропитания клеммы 15 (460)
- B2 — не используется
- B3 — не используется
- B4 — J689 — реле 2 электропитания клеммы 30 (449)
- B5 — J9 — реле обогрева заднего стекла (53)
- B6 — J413 — реле звукового сигнала (449)
- B7 — J729 — реле 1 двойного насоса омывателя (395/404)
- B8 — J730 — реле 2 двойного насоса омывателя (395/404)
- B9 — J59 — реле разгрузки контакта X (460)

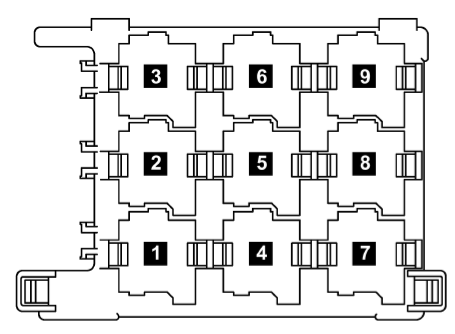

Схема реле №2
Расшифровка реле №2
| 1 | Реле системы очистки фар (646) |
| 2 | Реле топливного насоса (646), реле системы очистки фар (53) |
| 3 | Реле электропитания клеммы 50 (645), Реле стартера 1 (645) (с ноября 2011), Реле топливного насоса (449) |
| 4 | Реле для работы в режиме автономного отопителя (645) (до октября 2011), Реле разгрузки контакта X (644) (с ноября 2011), Реле обогрева заднего стекла (645) (с мая 2012) |
| 5 | Реле подачи топлива по напорной магистрали (646), Реле отключения топливного насоса (404) |
| 6 | Реле стартера 2 -J907- (507) (с ноября 2011) |
| 7 | Реле большой мощности нагрева (644) (до октября 2011), Реле электропитания клеммы 15 (645) (с ноября 2011), Реле для работы в режиме автономного отопителя (53) |
| 8 | Реле электрического топливного насоса 2 (646), Реле отключения топливного насоса (646) |
| 9 | Реле малой мощности нагрева (645) (до октября 2011), Реле обогрева заднего стекла (645) (с ноября 2011), Реле разгрузки контакта X (с мая 2012) |
Некоторые реле размещены в зоне ног водителя, например, для систем такси или вентиляции крыши в Volkswagen Caddy 3.
Подробные схемы и расшифровки по годам выпуска доступны для скачивания здесь.
Руководство по ремонту Volkswagen Caddy 3
Дополнительные сведения о блоках и сервисном обслуживании предохранителей, реле VW Caddy приведены в официальной инструкции: «скачать».
На нашем YouTube-канале выложено видео по этой теме. Просмотрите и подпишитесь для актуальной информации.
Этот обзор по электрике Caddy 3 надеемся окажется полезным для диагностики и ремонта. Если есть дополнения — оставляйте отзывы в комментариях.
