Предохранители и реле Volkswagen Bora (Jetta 4)

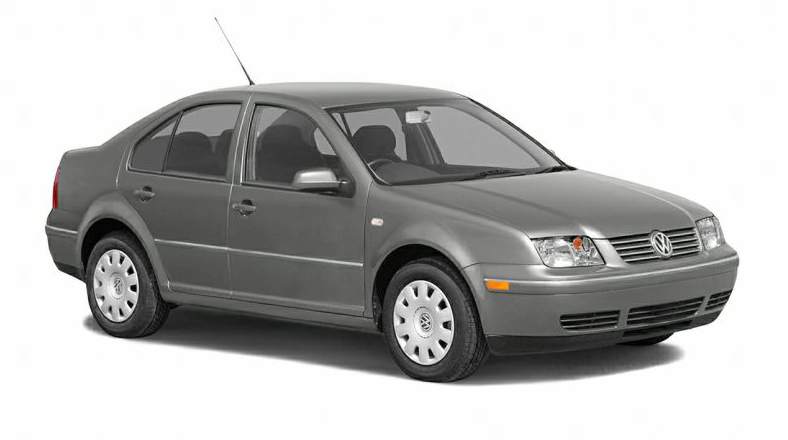

Volkswagen Bora разработан на платформе, аналогичной VW Golf IV, но отличается увеличенной длиной кузова и классической формой седана. В европейских и американских рынках модель известна как Jetta 4 поколения. Производство осуществлялось в период с 1998 по 2005 год, включая 1998, 1999, 2000, 2001, 2002, 2003, 2004 и 2005 годы. В этой статье мы подробно разберем расположение блоков предохранителей и реле в Volkswagen Bora, предоставим актуальные схемы, фото с описаниями функций элементов, а также выделим предохранитель для прикуривателя в VW Jetta 4. В конце вы найдете ссылку на руководство по ремонту и эксплуатации автомобиля.

Расположение и количество предохранителей с реле в блоках Volkswagen Bora и Jetta 4 может варьироваться в зависимости от года выпуска, уровня комплектации и региона поставки. Рекомендуем сверяться с документацией вашего автомобиля.

Расположение блоков в салоне

Основной блок предохранителей в салоне

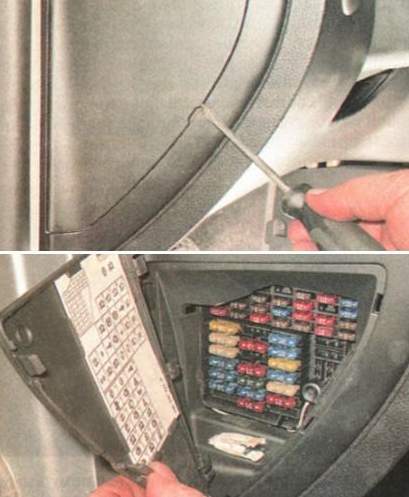

Этот блок размещен на левой стороне торпедо, за защитной панелью. На внутренней стороне крышки обычно нанесена схема с маркировкой всех предохранителей для Volkswagen Bora.

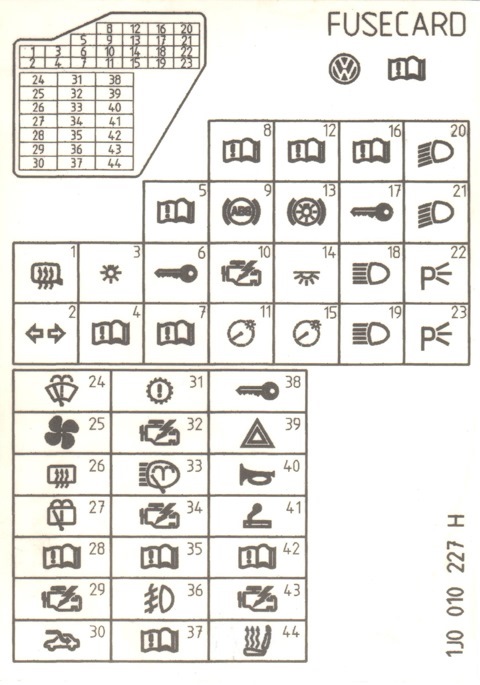

Схема расположения предохранителей в салоне VW Bora

Расшифровка и назначение предохранителей в блоке салона

Предохранитель прикуривателя в Volkswagen Bora — это F41 номиналом 15А (в некоторых источниках указывается 30А для гнезда 12В, проверяйте по схеме вашего авто).

Блок реле в салоне

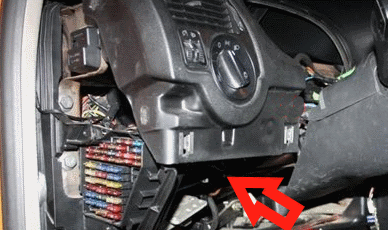

Главный блок реле установлен под торпедо со стороны водителя, за основной панелью.

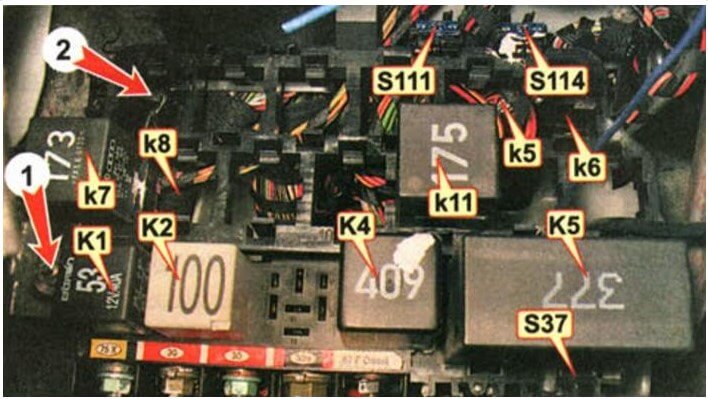

Фото-схема блока реле Jetta 4

Расшифровка элементов блока реле

• 1 — основная панель;
• 2 — дополнительная панель;
• К1 — реле звукового сигнала;
• К2 — коммутационное реле контакта «X»;
• K4 — реле топливного насоса;
• K5 — блок управления работой стеклоочистителя;
• K5 — блок управления обогревом сиденья переднего пассажира;
• K6 — блок управления обогревом сиденья водителя;
• K7 — размыкающее реле ламп сигнала торможения;
• K8 — реле прикуривателя;
• k11 — реле света заднего хода и блокировки стартера;
• S37 — дополнительный предохранитель электростеклоподъемников;
• S111 — дополнительный предохранитель противоугонной сигнализации;
• S114 — дополнительный предохранитель противоугонной сигнализации.

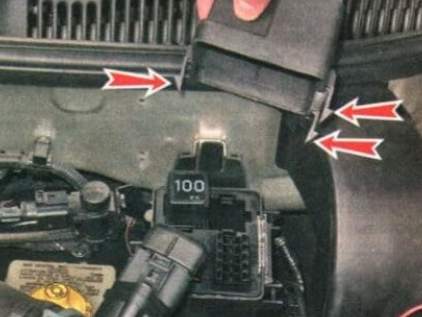

Вспомогательный блок реле в VW Bora размещен в моторном отсеке на перегородке.

В нем размещаются реле насоса вторичного воздуха или свечей накаливания. Реле поворотников и аварийки интегрировано в выключатель. Блок управления вентиляторами охлаждения находится на левом лонжероне под АКБ.

Блок предохранителей в моторном отсеке

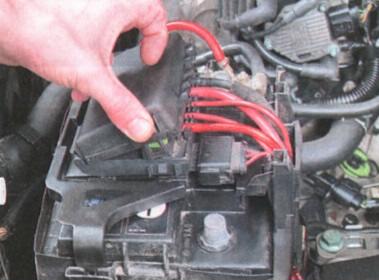

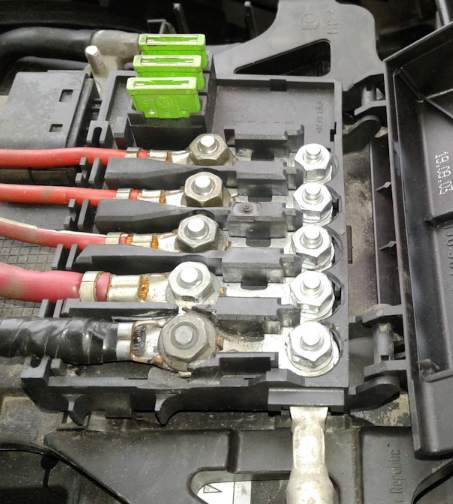

Этот блок предохранителей Volkswagen Bora расположен непосредственно на корпусе аккумулятора.

Блок включает секцию предохранителей и мощные предохранители (плавкие вставки).

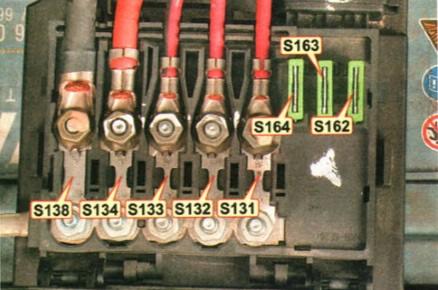

Схема блока под капотом для VW Jetta 4

Расшифровка предохранителей под капотом

Руководство по ремонту и обслуживанию

Ищете детальную информацию по ремонту и ТО Volkswagen Bora? Здесь вы можете скачать полную инструкцию с электросхемами и рекомендациями по эксплуатации Jetta 4.
