Предохранители и реле Volkswagen Amarok

Пикап Volkswagen Amarok, известный своими надежными характеристиками, производился в период с 2009 по 2016 годы. После обновления в 2017 году модель выпускается в доработанном виде и остается актуальной на сегодняшний день. Amarok доступен в трех основных комплектациях: Trendline, Comfortline и Highline, оснащенных дизельными или бензиновыми силовыми агрегатами. В этой статье мы подробно разберем расположение блоков предохранителей и реле Volkswagen Amarok, предоставим актуальные схемы, фото и инструкции по замене. Особое внимание уделим предохранителю прикуривателя VW Amarok, который часто вызывает вопросы у владельцев.

Расположение блоков предохранителей Volkswagen Amarok

Для всех версий Volkswagen Amarok типичным является размещение основного блока предохранителей и реле в пассажирском отсеке, а также дополнительного блока на крышке аккумулятора. Однако в зависимости от степени электрического оснащения, особенно в моделях после 2013 года, могут появляться вспомогательные блоки или отдельные компоненты, что важно учитывать при диагностике и ремонте систем VW Amarok.

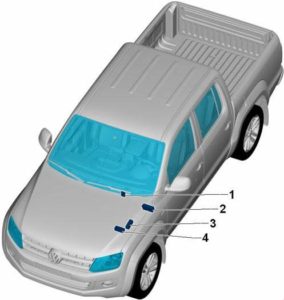

1. Предохранитель 1 приточного вентилятора -S97- и предохранитель 1 блока управления ABS
2. Блок предохранителей C -SC-(72/68 предохранителя)
3. Блок плавких вставок на крышке AКБ (SA)
4. Блок предохранителей на крышке AКБ (SB)

Блоки предохранителей в салоне VW Amarok

Основной блок предохранителей Amarok

Расположен под торпедо слева, со стороны водителя. Чтобы получить доступ к элементам, снимите фиксатор рычага и аккуратно опустите блок вниз для удобства работы с предохранителями Volkswagen Amarok.

Местоположение блока

Блок на 72 предохранителя (для моделей Amarok до 2013 г.)

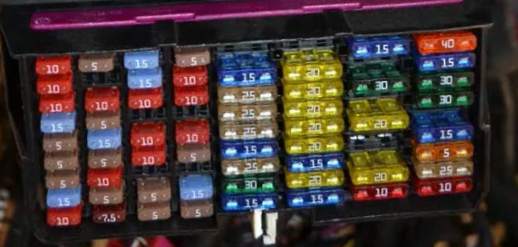

Пример фото блока предохранителей

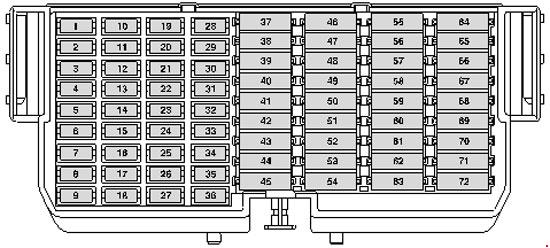

Схема расположения предохранителей

Расшифровка предохранителей

Вариант 1.

Предохранитель прикуривателя Volkswagen Amarok в этой конфигурации — номер 54, номинал 15А.

Вариант 2.

В этой версии предохранитель прикуривателя Amarok — номер 52.

Блок на 68 предохранителей (модели VW Amarok с 2013 года)

С июля 2013 года на пикапах Volkswagen Amarok монтируется обновленный 68-гнездный блок предохранителей SC, установленный под панелью приборов слева. Этот блок визуально отличается от предыдущего 72-гнездного: в нем чередуются вертикальные ряды мелких предохранителей MINI (по 8 в ряду) с рядами ATO (по 9 в ряду). В старой версии сначала шли четыре ряда MINI, за ними — четыре ряда ATO по 9 элементов. Такая схема предохранителей Volkswagen Amarok упрощает доступ к часто используемым компонентам.

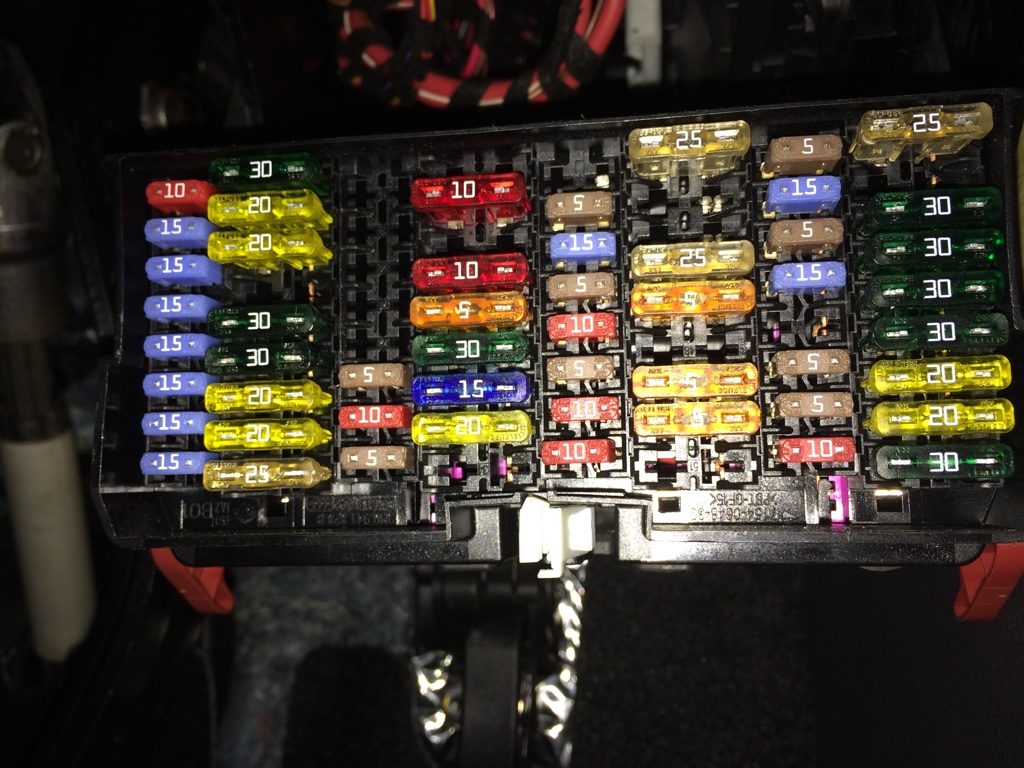

Фотография блока

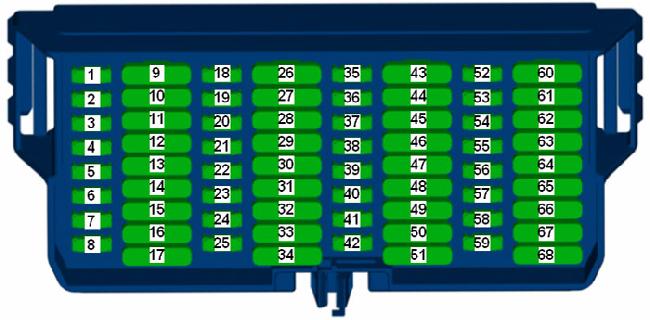

Схема блока предохранителей Amarok 68

Назначение элементов блока

Предохранитель прикуривателя в блоке 68 — номер 43, номинал 25А.

Вспомогательные элементы в салоне

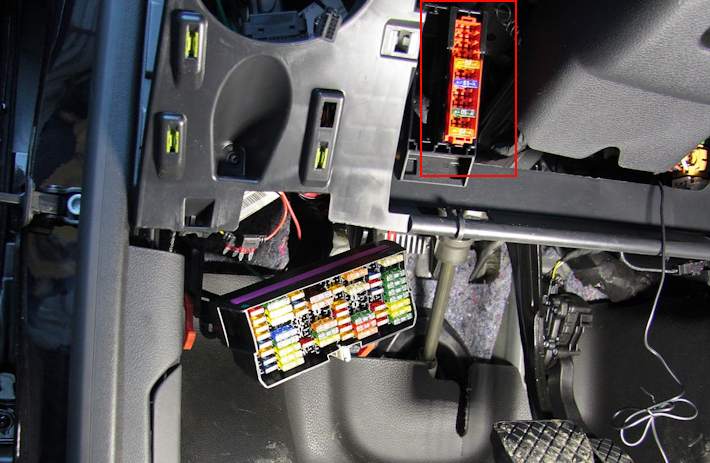

Вблизи рулевой рейки иногда размещается дополнительный блок предохранителей Volkswagen Amarok или отдельные предохранители, что зависит от комплектации и года выпуска.

Функции элементов дополнительного блока

Блок реле в салоне Amarok

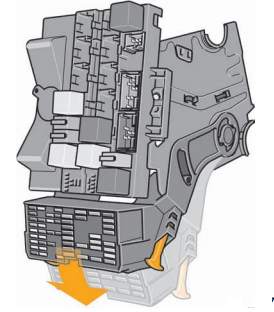

Блок реле установлен на кронштейне под панелью приборов со стороны водителя и частично скрыт ею. Здесь же крепится основной блок предохранителей SC, а иногда интегрируется модуль управления бортовой сетью VW Amarok прямо в конструкцию кронштейна.

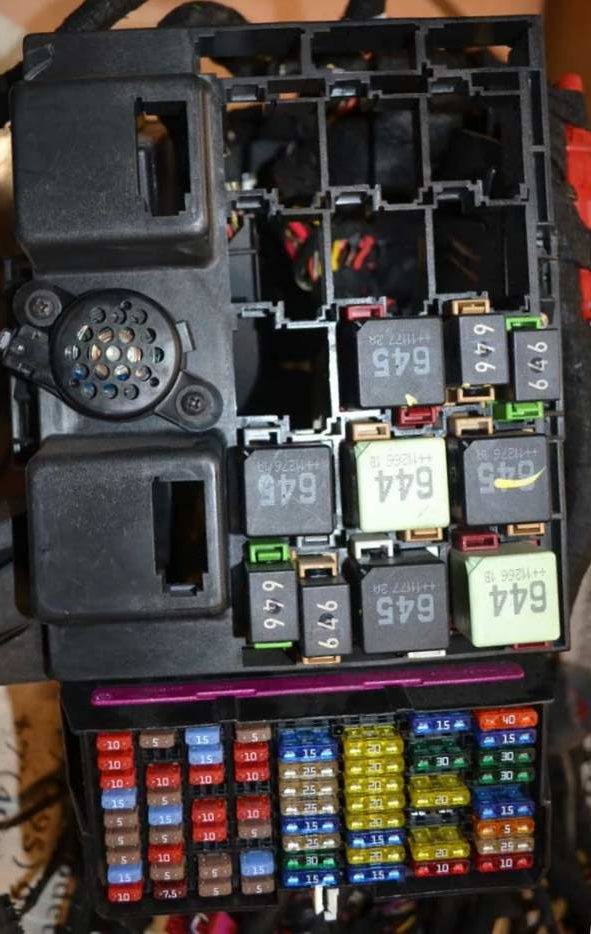

Фото блока реле

Блок под капотом VW Amarok

Высоковольтные предохранители в формате плавких вставок (SA) размещены на крышке аккумулятора и подключены к плюсовой клемме. Рядом — блок SB с защитой от влаги в виде колпака, что обеспечивает надежность в эксплуатации Volkswagen Amarok.

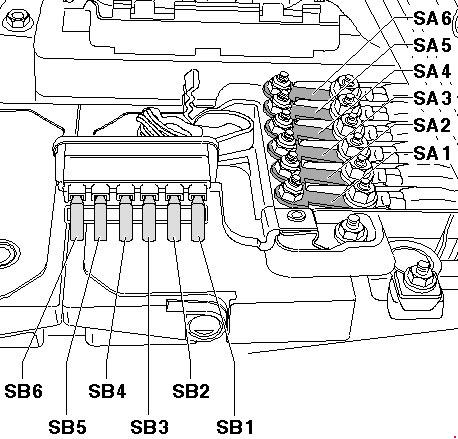

Схема блока под капотом

Расшифровка SA (плавкие вставки)

1. 175A — Генератор
2. 110/175А — Реле и предохранителе в салоне
3. 110А — Реле и предохранителе в салоне, 50А — предохранители в салоне либо интерфейс для внешнего пользования
4. 80/110А Блок управления вентилятора радиатора
5. 50А — Блок управления свечей накаливания
6. 80/110А — Предохранители в салоне

Назначение SB

1. 40А — Блок управления ABS, 25А — Главное реле
2. 30А — Реле топливного насоса, Модуль подачи топлива, Регулятор давления топлива, Реле электрического топливного насоса 2, Модуль подачи топлива
3. 30А — Блок управления ABS
4. 5А — Блок управления для контроля АКБ, Блок управления бортовой сети
5. 7.5A — Реле вентилятора, 30А — Реле фар дальнего света, лампы дальнего света фар, 25/40А — Реле обогрева заднего стекла, Нагревательный элемент заднего стекла жёсткого верха
6. 40А -Разъём, 6-контактный либо Интерфейс для внешнего пользования

Руководство по ремонту Volkswagen Amarok

Для детального изучения ремонта и обслуживания пикапа Volkswagen Amarok рекомендуем ознакомиться с руководством по самообучению: «скачать».
