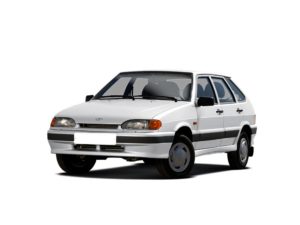

Лада Самара — это общее название линейки моделей ВАЗ 2113, 2114, 2115, которые производились в кузовах седан, трехдверный и пятидверный хэтчбек. Автомобили оснащались преимущественно 8- или 16-клапанными бензиновыми моторами. Период выпуска охватывает годы с 2000 по 2013, включая 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013. В ходе производства некоторые версии подвергались модернизации. В этой статье мы подробно разберем предохранители ВАЗ 2115, 2114, 2113: их схемы, расположение блоков, фото и характеристики. Особое внимание уделим предохранителю прикуривателя на Лада Самара.
Конфигурация блоков предохранителей и их функции в вашем ВАЗ 2114, 2115 или 2113 могут варьироваться в зависимости от года выпуска и комплектации.
Основной блок предохранителей ВАЗ 2113-2115

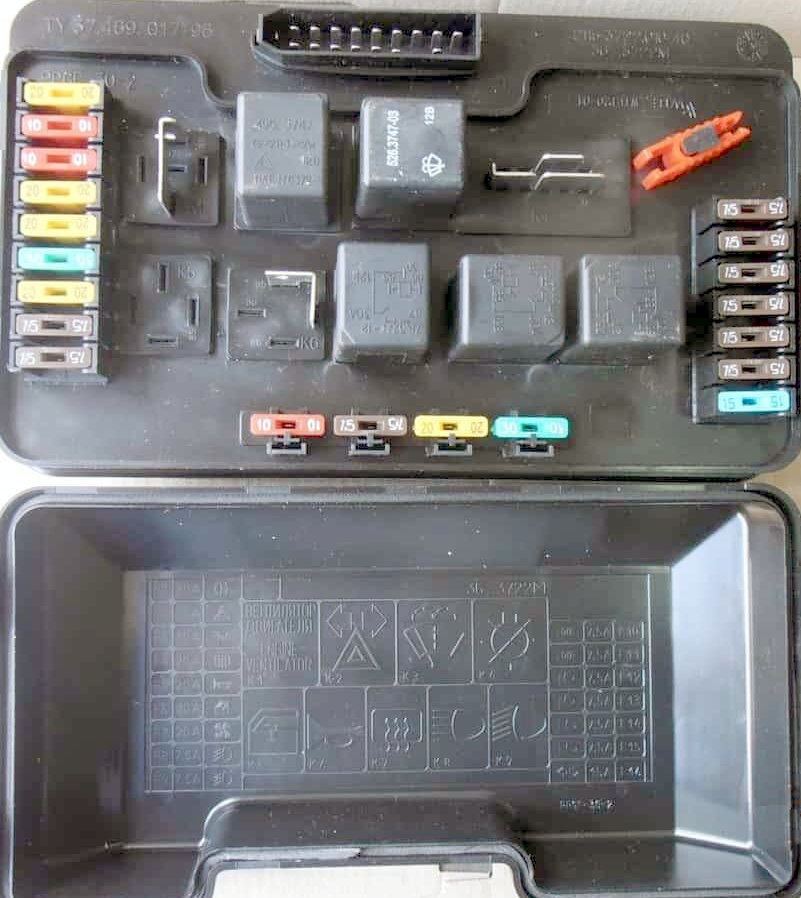

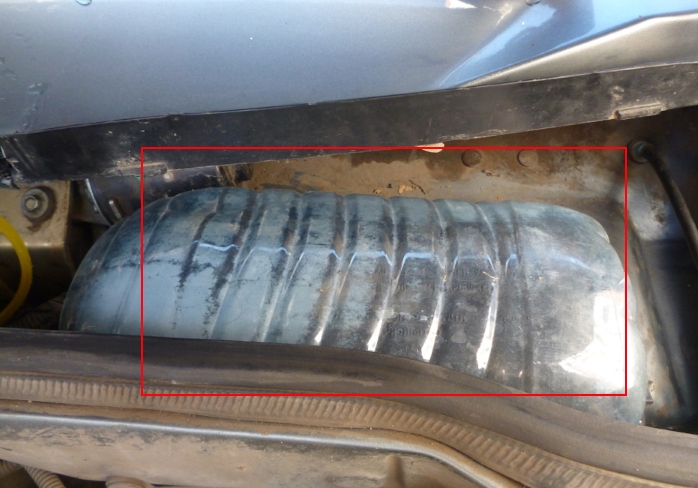

Основной монтажный блок с предохранителями и реле размещен в задней зоне подкапотного отсека, внутри монтажного блока, под пластиковой крышкой защиты.
На внутренней стороне крышки часто указана схема, соответствующая вашей модели Лада Самара. Всегда проверяйте ее для точности!

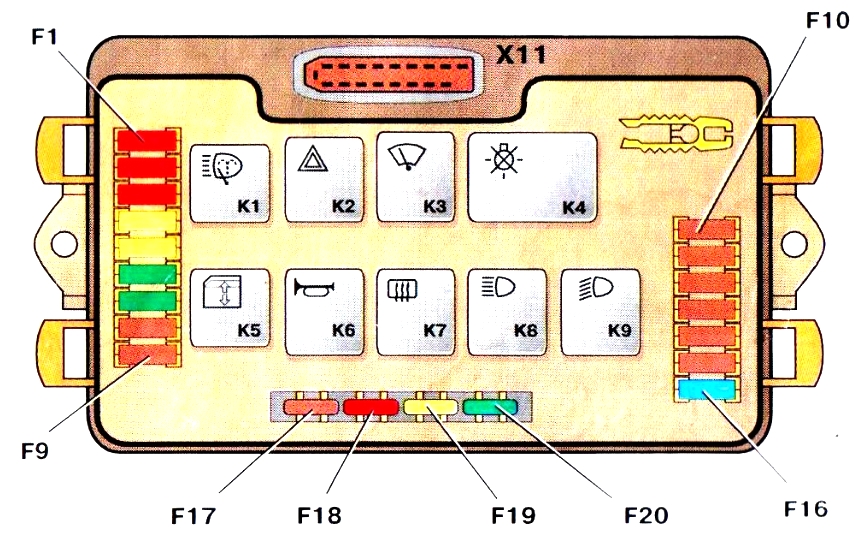

Вариант 1 схемы предохранителей
Схема: 2114/ 2115 — 3722010, -3722020, -3722010-30, -3722010-38, -3722010-40, -3722010-48, -3722010-60, -3722010-68
Характеристики предохранителей ВАЗ 2113-2115
| F1 | 10А Задние противотуманные фонари, индикатор заднего противотуманного освещения |
| F2 | 10А Система поворотников и реле-прерыватель, аварийная сигнализация, контрольная лампа аварийки |
| F3 | 7,5А Освещение салона и багажника (лампа потолка, багажа, подсветка замка зажигания). Стоп-сигналы, подсветка бортового компьютера, контрольная лампа ЭБУ двигателя |
| F4 | 20А Подогрев заднего стекла, разъем для переносной лампы |
| F5 | 20А Реле и контроль звукового сигнала, предохранитель реле запуска двигателя, система охлаждения |
| F6 | 30А Управление и реле электростеклоподъемников |
| F7 | 30А Электровентилятор отопителя, омыватель и очистители лобового стекла, фар. Прикуриватель в салоне, подсветка перчаточного отсека, обогрев заднего стекла |
| F8 | 7,5А Правая противотуманная фара |
| F9 | 7,5А Левая противотуманная фара |
| F10 | 7,5А Габаритные огни левого борта, индикатор габаритов, освещение номерного знака, подкапотное, подсветка выключателей, прикуривателя, рычагов климат-контроля. Выключатель подсветки приборов |
| F11 | 7,5А Габаритные огни правого борта |
| F12 | 7,5А Правая фара ближнего света |
| F13 | 7,5А Левая фара ближнего света |
| F14 | 7,5А Левая фара дальнего света, индикатор включения дальнего света |
| F15 | 7,5А Правая фара дальнего света |
| F16 | 15А Поворотники, реле-прерыватель, контроль заднего хода, индикация приборной панели, масло, ручной тормоз, тормозная жидкость, заряд АКБ. Бортовой компьютер, обмотка генератора |
| F17 — F20 | Резервные |
Предохранитель прикуривателя — это F7 на 30А в блоке Лада Самара.
Функции реле в блоке
- K1 — Реле очистителей фар
- K2 — Реле-прерыватель поворотников и аварийной сигнализации
- K3 — Реле очистителя лобового стекла
- K4 — Реле контроля ламп стоп-сигналов и габаритов
- K5 — Реле стеклоподъемников
- K6 — Реле звукового сигнала
- K7 — Реле обогрева заднего стекла
- K8 — Реле дальнего света
- K9 — Реле ближнего света

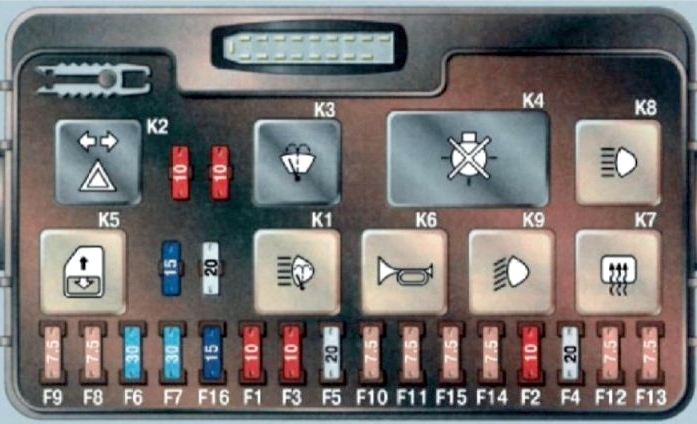

Вариант 2 схемы
Схема: 2114/ 2115 — 3722010, -3722020, -3722010-08, -3722010-10, -3722010-18
Расшифровка предохранителей
| F9 | 7,5А Правая противотуманная фара. |
| F8 | 7,5А Левая противотуманная фара. |
| F1 | 10А Очистители фар при активации. Контакты реле очистителей фар, клапан омыва фар. |
| F7 | 30А Очистители фар в работе. Обмотка реле очистителей, вентилятор печки, омыватель стекол, редуктор заднего стеклоочистителя, реле омывателя задка. Обмотка реле вентилятора охлаждения, обогрева заднего стекла, лампа обогрева, освещение перчатки.
Реле (обмотка) включения электро вентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика. |
| F16 | 15А Поворотники и реле-прерыватель (режим поворота). Лампа поворотников, задний ход, редуктор и реле стеклоочистителя, обмотка генератора при запуске. Лампы тормозной жидкости, масла, заслонки карбюратора, стояночного тормоза, STOP, температура ОЖ, топливо с резервом, вольтметр. |
| F3 | 10А Задние стоп-сигналы, плафон салона. |
| F6 | 30А Электростеклоподъемники дверей, реле их активации. |
| F10 | 7,5А Освещение номерного знака, подкапотное, приборов. Лампа наружного света, подсветка рычагов отопителя, прикуривателя. |
| F5 | 20А Вентилятор охлаждения двигателя и его реле (контакты). Гудок и реле сигнала. |
| F10 | 7,5А Левая фара (габариты). Левый задний фонарь (габариты). |
| F11 | 7,5А Правая фара (габариты). Правый задний фонарь (габариты). |
| F2 | 10А Поворотники и реле аварийки (режим аварии). Лампа аварийной сигнализации. |
| F4 | 20А Обогрев заднего стекла, контакты реле обогрева, розетка переносной лампы. Прикуриватель. |
| F15 | 7,5А Правая фара (дальний свет). |
| F14 | 7,5А Левая фара (дальний свет), лампа индикатора дальнего света. |
| F13 | 7,5А Левая фара (ближний свет). |
| F12 | 7,5А Правая фара (ближний свет). |
Предохранитель прикуривателя — F4 на 20А в этой конфигурации.
Расположение реле
- K1 — реле включения очистителей фар
- K2 — реле-прерыватель указателей поворота и аварийной сигнализации
- K3 — реле стеклоочистителя ветрового окна
- K4 — реле контроля исправности ламп
- K5 — реле включения стеклоподъемников
- K6 — реле включения звуковых сигналов
- K7 — реле включения электрообогрева заднего стекла
- K8 — реле включения дальнего света фар
- K9 — реле включения ближнего света фар
Дополнительный блок предохранителей Лада Самара

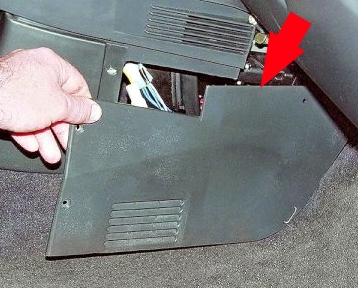

Этот блок расположен в нижней правой части центральной консоли салона, за пластиковой крышкой.

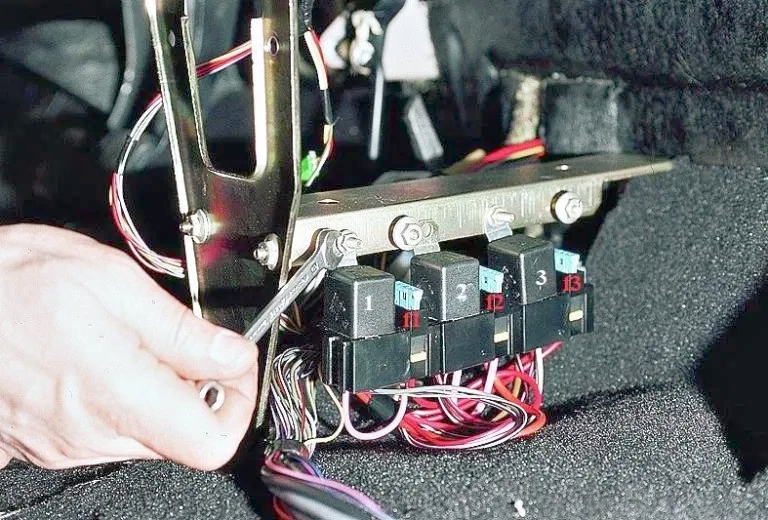

Фото и схема блока
Расшифровка элементов схемы
- Главное реле (ЭБУ двигателя)
- Вентилятор охлаждения
- Топливный насос
- F1 — 15A Главное реле (ЭБУ, модуль зажигания)
- F2 — 15A Постоянное питание ЭБУ, реле вентилятора (обмотка), клапан адсорбера, датчики воздуха, скорости, кислорода (нагрев)
- F3 — 15A Топливный насос, контакты реле насоса, форсунки
Некоторые предохранители и реле могут быть размещены вне стандартных блоков в ВАЗ 2113-2115.
- Задний противотуманный свет (8А) — в жгуте проводов
- Обогрев сидений (16А) — в жгуте проводов
- Центральный замок (16А) — в жгуте проводов
- Реле переднего противотуманного света (2105-3747210-58) — в моторном отсеке на левом брызговике у АКБ
- Реле зажигания — под приборной панелью слева (компактное реле), рядом с реле заднего противотуманного света
