Mazda 626 GF — это пятое поколение популярной линейки Mazda 626. Автомобиль производился в период с 1997 по 2002 год в вариантах кузова седан, универсал и хэтчбек. Модель экспортировалась по всему миру, с учетом региональных особенностей: для североамериканского рынка версии были более просторными и динамичными, в то время как европейские варианты отличались компактностью, топливной экономичностью и актуальным стилем. В ряде стран автомобиль известен как Mazda Capella или Mazda Капелла. В этой статье мы подробно разберем предохранители и реле Mazda 626 GF, включая схемы расположения и расшифровку, с акцентом на предохранитель прикуривателя, чтобы помочь владельцам с диагностикой и ремонтом электрики.
Конфигурация блоков предохранителей и функции элементов могут варьироваться в зависимости от модификации. Рекомендуем проверять соответствие с вашими оригинальными схемами или сервисной документацией Mazda 626 GF.
Блок предохранителей в салоне
Расположен на водительской стойке, у ноги, под защитной панелью.
Левостороннее управление Правостороннее управление

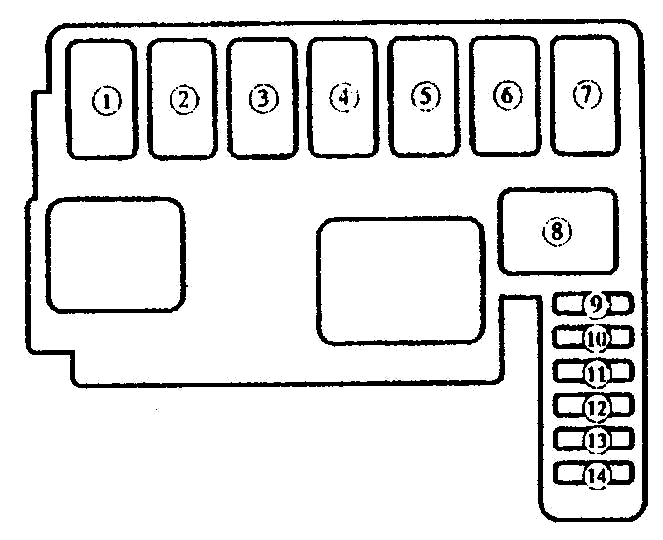

Вариант №1
Примерная схема на крышке блока предохранителей Mazda 626 GF

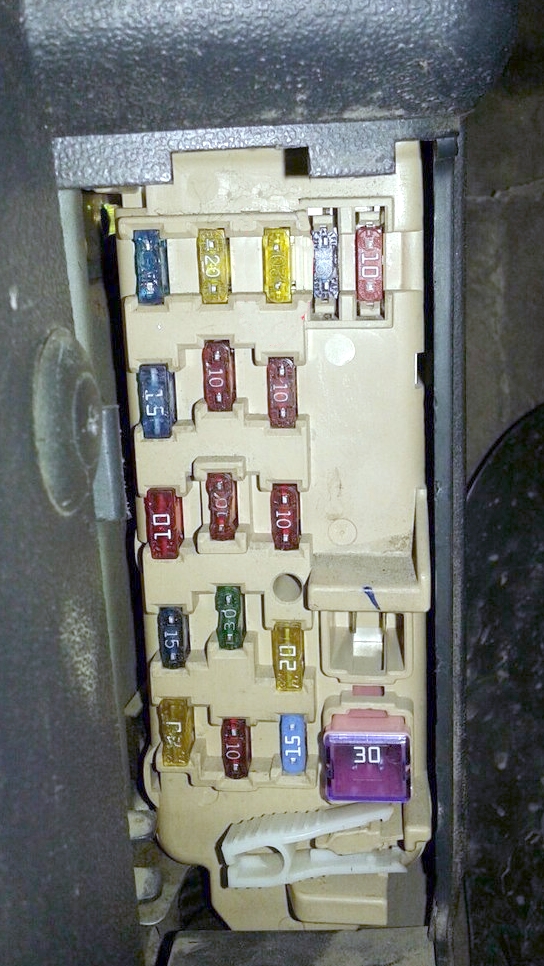

Расположение предохранителей
Расшифровка №1
| 1 | 15A S/WRM — Система подогрева передних сидений в Mazda 626 GF |
| 2 | 20А H/CLN — Омыватель и очиститель фар |
| 3 | 15/20А RADIO — Аудиосистема, панель центральной консоли, часы, CD-магнитола |
| 4 | 15А А/С — Кондиционер воздуха, электропривод люка |
| 5 | 10А R/WIPER — Задний стеклоочиститель |
| 6 | 10А ENG — Электронное управление двигателем |
| 7 | Резерв |
| 8 | 10А ROOM — Внутреннее освещение салона |
| 9 | 10А MIRR/DEF — Обогрев боковых зеркал |
| 10 | 15A S/WRM — Подогрев сидений |
| 11 | 30А DOOR LOCK — Центральный замок дверей |
| 12 | 15/20А TAIL — Задние фонари, габаритные огни |
| 13 | 20А WIPPER — Передний стеклоочиститель и омыватель |
| 14 | 10А ENGINE — Управление двигателем, ABS-система |
| 15 | 15А METER — Приборная панель, поворотники, фонари заднего хода |
| 16 | Резерв |
| 17 | 30А P.WIND — Электростеклоподъемники |
В этой конфигурации отдельного предохранителя для прикуривателя нет — он подключен к №3 (центральная консоль). Если прикуриватель не работает, но предохранитель цел, проблема часто в скрытом предохранителе (тонкой проволоке) за самим гнездом прикуривателя Mazda 626 GF.
Расшифровка №2
| 1 | 15А R. SOCKET — Гнездо прикуривателя и дополнительное оборудование, запасной предохранитель для вспомогательных цепей |
| 2 | 20А WIPER — Стеклоочистители и омыватели лобового стекла |
| 3 | 15А A/C — Система кондиционирования, люк, вспомогательные цепи |
| 4 | 15А RADIO — Аудиосистема, магнитола, дополнительные цепи |
| 5 | 10А R.WIPER — Очиститель заднего стекла или двери, запасные цепи |
| 6 | 7,5А ST / SG — ЭБУ двигателя в Mazda 626 GF |
| 7 | Резерв |
| 8 | 10А ROOM — Освещение интерьера, подсветка багажника |
| 9 | 7,5А MIRR DEF — Обогрев зеркал, вспомогательные цепи |
| 10 | Резерв |
| 11 | 30А DOOR LOCK — Центральная блокировка, дополнительные цепи |
| 12 | 15А TAIL — Габаритные огни, задние фонари |
| 13 | Резерв |
| 14 | 10А ENGINE — ECU двигателя, ABS |
| 15 | 15А METER — Приборы, поворотники, задние огни |
| 16 | 20А P.WIND — Стеклоподъемники |
| 17 | 30А P.WIND — Электростеклоподъемники |
Здесь предохранитель прикуривателя — №1 на 15А, ответственный за гнездо и аксессуары.
Вариант №2

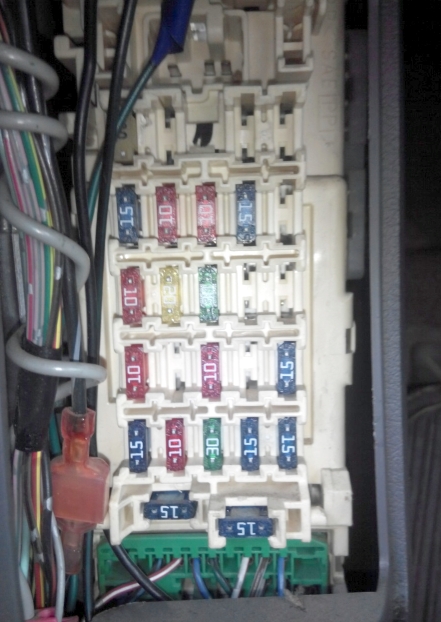

Иллюстративное фото блока

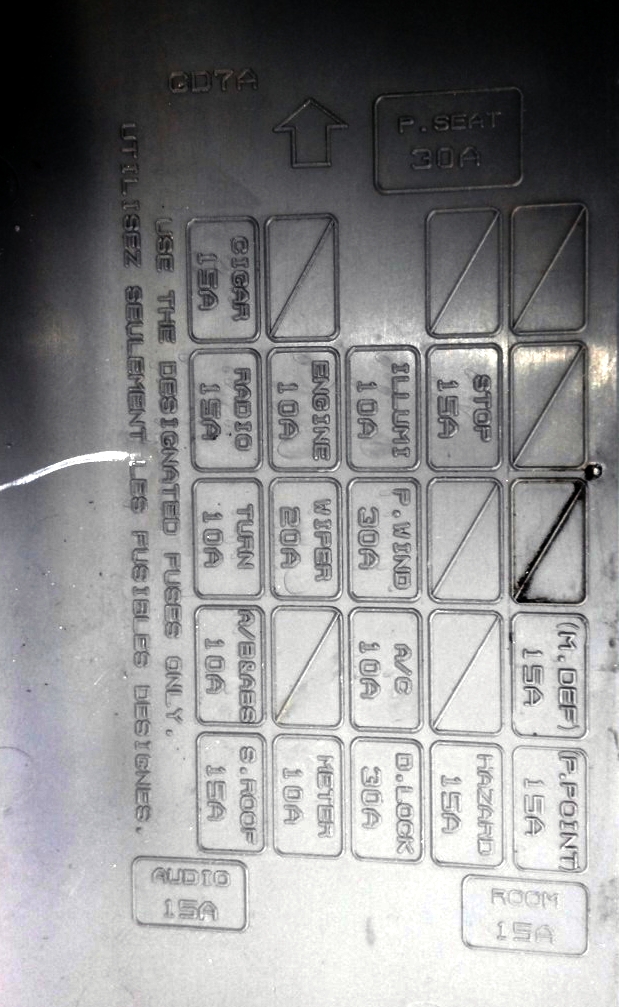

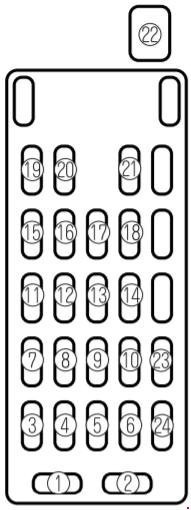

Схема на крышке блока предохранителей
Расположение
Функции предохранителей
| 1 | 15А AUDIO — Аудиосистема Mazda 626 GF |
| 2 | 15А ROOM — Освещение салона, багажника |
| 3 | 15А S.ROOF — Электропривод люка |
| 4 | 10А METER — Приборная панель, задние огни, датчики |
| 5 | 30А D.LOCK — Центральный замок, дверные приводы |
| 6 | 15А HAZARD — Аварийная сигнализация |
| 7 | 10A А/B ABS — Подушки безопасности, ABS |
| 8 | Резерв |
| 9 | 10А A/C — Кондиционер |
| 10 | Резерв |
| 11 | 10А TURN — Указатели поворотов |
| 12 | 20А WIPER — Дворники, омыватели |
| 13 | 30А P.WIND — Стеклоподъемники |
| 14 | Резерв |
| 15 | 15А RADIO — Аудио, электрика зеркал |
| 16 | 10А ENGINE — Управление двигателем |
| 17 | 10А ILLUMI — Подсветка, габариты, панель |
| 18 | 15А STOP — Стоп-сигналы, сигнал, круиз-контроль |
| 19 | 15А CIGAR — Прикуриватель, радио, часы, зеркала |
| 20 | Резерв |
| 21 | Резерв |
| 22 | 30А P.SEAT — Электропривод сидений |
| 23 | 15А M.DEF — Обогрев зеркал |
| 24 | 15А P.POINT — Дополнительное питание |
Предохранитель прикуривателя — №19 на 15А, помечен как CIGAR в схеме Mazda 626 GF.
Блоки предохранителей под капотом
Главный блок
Монтируется слева в моторном отсеке, рядом с АКБ.
Вариант №1

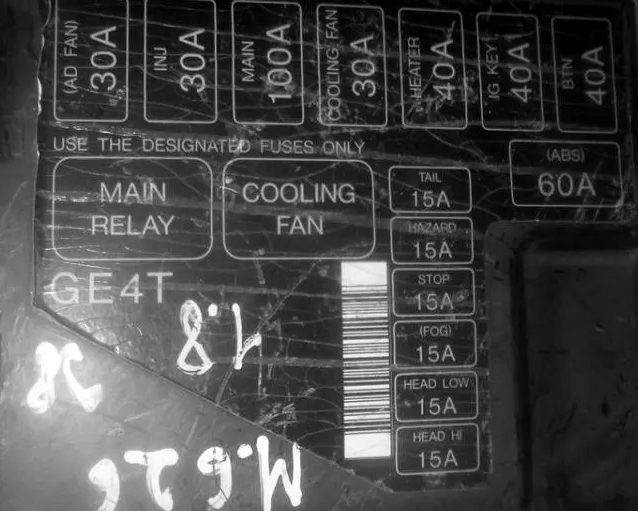

Схема на крышке блока под капотом
Схема расположения
Расшифровка
| 1 | 30А AD FAN — Вентилятор кондиционера в Mazda 626 GF |
| 2 | 30А INJ — Топливная инжекция |
| 3 | 100А MAIN — Защита всей электрики автомобиля |
| 4 | 30А COOLING FAN — Основной вентилятор охлаждения |
| 5 | 40А HEATER — Электрообогреватель кондиционера |
| 6 | 40А IG KEY — Предохранители салонного блока 2, 3, 4, 7, 10, 13, 14, 15, 16 |
| 7 | 40А BTN — Предохранители салонного блока 6, 8, 9, 11 |
| 8 | 60А ABS — Антиблокировочная система |
| 9 | 15А TAIL — Задние фонари, габариты |
| 10 | 15А HAZARD — Аварийка, поворотники |
| 11 | 15А STOP — Стоп-сигналы |
| 12 | 15А FOG — Противотуманки спереди |
| 14 | 15А HEAD LOW — Ближний свет фар |
| 15 | 15А HEAD HI — Дальний свет фар |
| MAIN RELAY — Основное реле | |
| COOLING FAN — Реле вентилятора охлаждения |

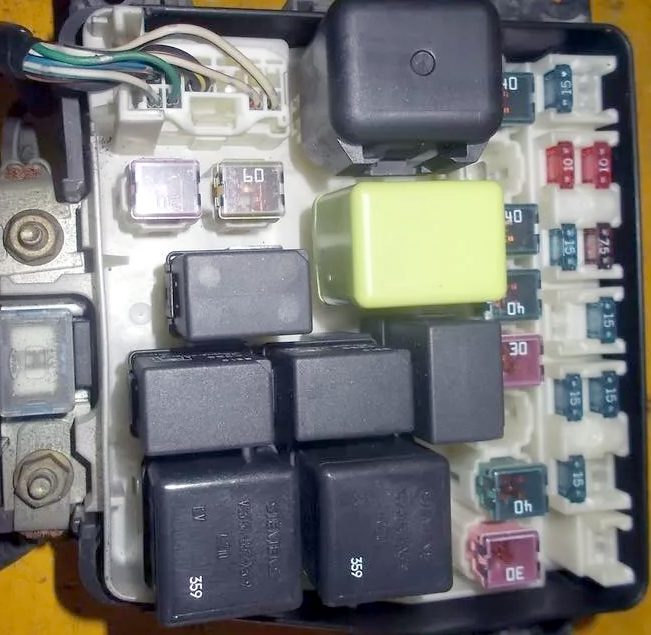

Вариант №2
Схема
Описание
| 1 | 30А AD FAN — Вентилятор конденсора, вспомогательные цепи |
| 2 | 60А ABS — ABS-тормоза, дополнительные цепи |
| 3 | 40А IG KEY — Вспомогательные цепи |
| 4 | Резерв |
| 5 | 40А BTN — Освещение, замки |
| 6 | 40А HEATER — Система отопления |
| 7 | 30А COOLING FAN — Вентилятор охлаждения двигателя |
| 8 | Резерв |
| 9 | 40А R. DEF — Обогрев заднего стекла |
| 10 | 30А INJ — ЭБУ двигателя |
| 11 | 15А FOG — Противотуманные фары |
| 12 | Резерв |
| 13 | 10А HORN — Гудок |
| 14 | 10А HAZARD — Аварийная сигнализация |
| 15 | 15А TAIL — Габариты, подсветка приборов |
| 16 | 10А HEAD C/U — Вспомогательные цепи |
| 17 | Резерв |
| 18 | 15А DEICER — Вспомогательные цепи |
| 19 | 15А STOP — Стоп-сигналы |
| 20 | 15А HEAD R — Правая фара |
| 21 | 15А HEAD L — Левая фара |
| 22 | Резерв |
| 23 | Резерв |
| 24 | 100А MAIN — Основной предохранитель |
Вариант №3

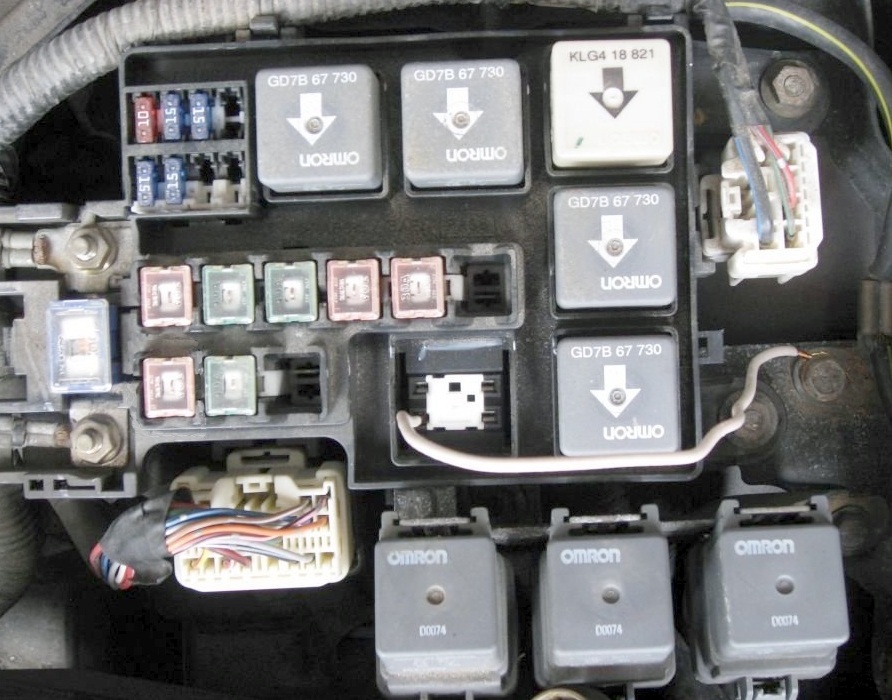

Фото блока

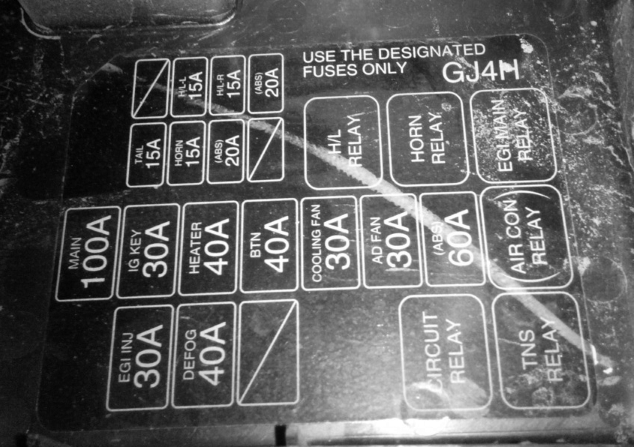

Схема на крышке
Обозначения
- EGI INJ 30A — Система инжектора топлива
- DEFOG 40A — Обогрев заднего стекла
- MAIN 100A — Общая защита электрики
- IG KEY 30A — Радио, люк, поворотники, двигатель, стеклоподъемники, зажигание
- HEATER 40A — Отопитель, кондиционер
- BTN 40A — Замки, сиденья
- COOLING FAN 30A — Вентилятор охлаждения
- AD FAN 30A — Дополнительный вентилятор
- ABS 60A — ABS-система
- TAIL 15A — Габариты, подсветка, номер
- HORN 15A — Клаксон
- ABS 20A — Дополнительная ABS
- H/L-L 15A — Левая фара
- H/L-R 15A — Правая фара
- AIR CON RELAY — Реле кондиционера
- HORN RELAY — Реле сигнала
- H/L RELAY — Реле фар
Реле в системе
Реле размещаются опционально внутри блоков или отдельно по сторонам моторного отсека (для вентиляторов охлаждения, обогрева, ABS, свечей накала и прочего в Mazda 626 GF).
