Toyota Yaris второго поколения производилась в период с 2005 по 2012 год под внутренним обозначением P90. За эти годы автомобиль прошел обновление в виде рестайлинга. Модель была распространена по всему миру, а в определенных странах продавалась под именами Toyota Vitz или Toyota Belta. Ключевой особенностью служит расположение руля — левое или правое, в зависимости от рынка. В этой статье вы найдете детальное руководство по расположению электронных блоков управления, функциям предохранителей и реле для Toyota Yaris / Vitz / Belta 2 поколения. Мы предоставим схемы блоков, диаграммы и реальные фото примеров. Особо выделим предохранитель прикуривателя и розетки, включая советы по замене предохранителей Toyota Yaris.
Положение блоков и назначение их элементов может варьироваться по сравнению с описанным. Всегда проверяйте маркировку на крышке вашего блока предохранителей.
Блоки в салоне
Расположение

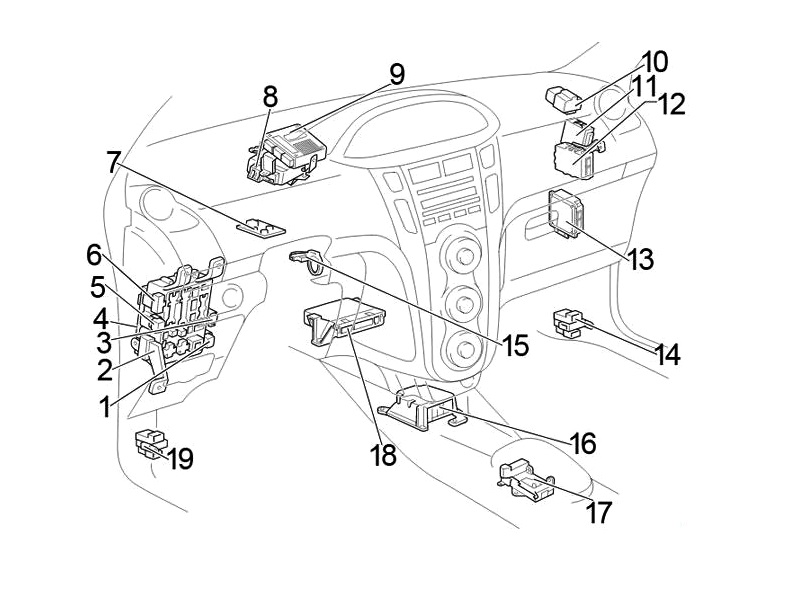

Диаграмма расположения блоков управления в интерьере
Левый руль
Правый руль
Описание
- Реле заднего противотуманного света
- Блок предохранителей
- Реле передних противотуманных фар
- Главный ЭБУ кузова
- с системой входа и запуска: вспомогательное реле (ACC)
без системы входа и запуска: вспомогательное реле (ACC Cut) - Дополнительный блок предохранителей
- ЭБУ блокировки рулевого управления
- ЭБУ гидроусилителя рулевого управления
- ЭБУ многорежимной механической коробки передач
- Реле стартера (ST CUT)
- LHD: Реле ходовых огней
- ЭБУ управления питанием
- ЭБУ остановки и запуска двигателя
- Соединительный блок
- Усилитель транспондерного ключа
- Центр сборки датчика подушки безопасности
- ЭБУ блокировки переключения передач
- Усилитель кондиционера
- Соединительный блок
- RHD: ЭБУ системы предупреждения о краже
- RHD: указатель поворота
- RHD: ЭБУ системы предупреждения об угоне (TMC, произведено с августа 2008 г.)
- RHD: ЭБУ двойного дверного замка
Блок предохранителей
Этот блок размещен под приборной панелью; для доступа снимите защитную панель.

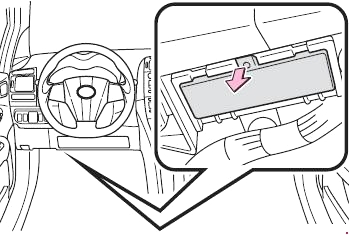

Левый руль

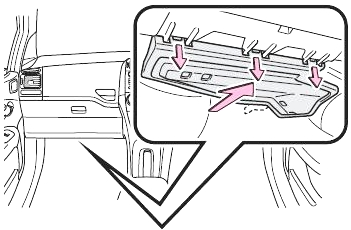

Правый руль

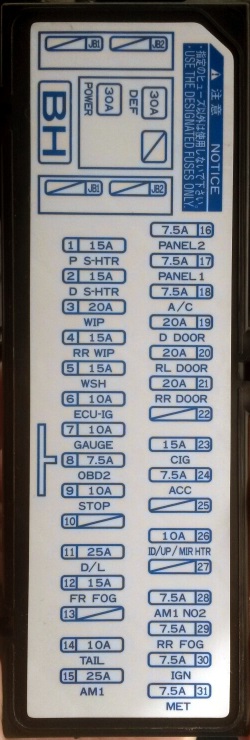

Схема с крышки блока
Фото пример исполнения

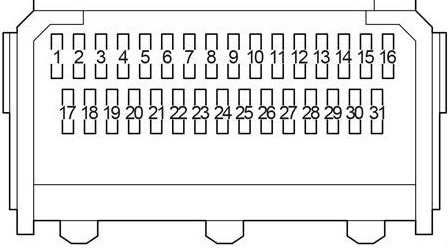

Схема
Назначение
| 1 | 10A TAIL — Боковые габаритные огни, габаритные огни, задние фонари, освещение номерного знака, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива |
| 7,5A PANEL2 — Система иммобилайзера двигателя, система входа и запуска, передняя противотуманная фара, освещение, световое напоминание, многорежимная механическая коробка передач, задний противотуманный фонарь, запуск, блокировка рулевого управления, задний фонарь, беспроводное управление замком дверей | |
| 2 | 7,5A PANEL1 — Освещение, управление освещением приборной панели, счетчик и датчик |
| 3 | 7,5A A/C — Обогрев заднего стекла, система кондиционирования |
| 4 | 20A D DOOR — Стеклоподъемник |
| 5 | 20A RL DOOR — Электрический стеклоподъемник заднего пассажира (левая сторона) |
| 6 | 20A RR DOOR — Электрический стеклоподъемник заднего пассажира (правая сторона) |
| 7 | — |
| 8 | 15A CIG — Прикуриватель, Розетка |
| 9 | 7,5A ACC — Система блокировки дверей, наружные зеркала заднего вида, аудиосистема |
| 10 | — |
| 11 | 10A ID/UP /MIR HTR — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива / Обогрев зеркал |
| 12 | |
| 13 | |
| 14 | 7,5A RR FOG — Задние противотуманные фары |
| 15 | 7,5A IGN — Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система иммобилайзера двигателя, система подушек безопасности SRS, система классификации пассажира на переднем сиденье |
| 16 | 7,5А MET — Приборы и датчики |
| 17 | 15A P S-HTR — Обогрев сиденья |
| 18 | 15A D S-HTR — Обогрев сиденья |
| 19 | 20/25A WIP — Стеклоочиститель |
| 20 | 15A RR WIP — Задний стеклоочиститель |
| 21 | 15A WSH — Омыватель лобового стекла |
| 22 | 10A ECU-IG — Система дневных ходовых огней, анти блокировочная тормозная система, система электроусилителя руля, электрические стеклоподъемники, система блокировки дверей, система защиты от кражи, электрический вентилятор охлаждения |
| 23 | 10A GAUGE — Система зарядки, указатели поворота, аварийные мигалки, подъемные огни, управление освещением приборной панели, система блокировки переключения передач, обогреватель заднего стекла, система кондиционирования воздуха, система автоматической коробки передач |
| 24 | 7,5A OBD2 — Бортовая система диагностики |
| 25 | 10A STOP — Стоп-сигналы, установленный наверху стоп-сигнал, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система блокировки переключения передач, антиблокировочная тормозная система |
| 26 | — |
| 27 | 25A D/L — Система дверного замка |
| 28 | 15A FR FOG — Передние противотуманные фары |
| 29 | — |
| 30 | 10A TAIL — Боковые габаритные огни, габаритные огни, задние фонари, освещение номерного знака, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива |
| 31 | 25A AM1 — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
Предохранитель прикуривателя и розетки — это номер 8 на 15А, помеченный как CIG на крышке блока.
Некоторые компоненты устанавливаются в верхней секции блока.
Схема
Расшифровка
| F1 | 30А Блок ЭБУ оборудования кузова / Электрика окон |
| F2 | 30/40А Питание реле-прерыватель указателей поворота / Обогрев заднего стекла, предохранитель: «MIR HTR» |
| F3 | 30А Подогрев сидений |
| R1 | Реле — прерыватель указателей поворота |
| R2 | Реле отопителя |
| R3 | Реле «IG1» — система зажигания |

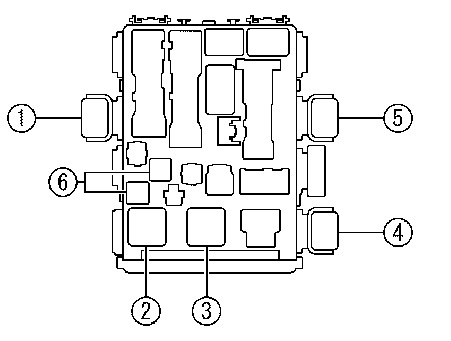

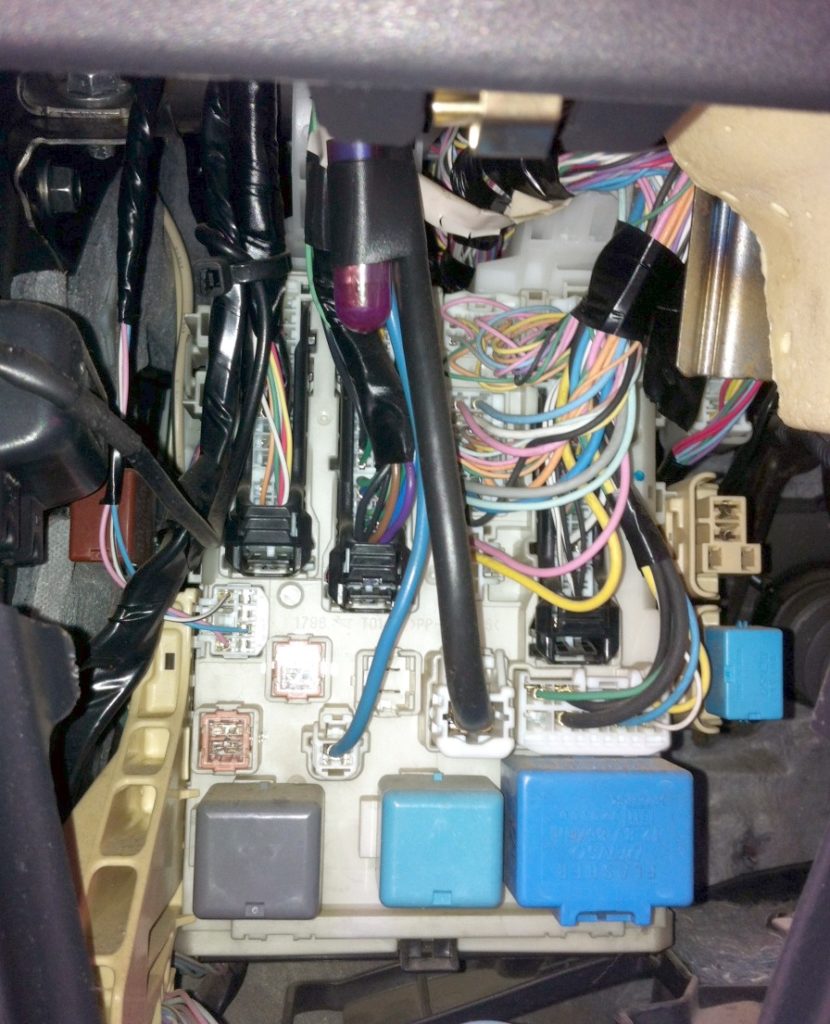

Вблизи могут быть размещены дополнительные реле для Toyota Yaris 2.
- Реле АСС
- Реле системы зажигания
- Реле обогревателя
- Реле задних противотуманных фар
- Реле передних противотуманных фар
- Предохранители
Дополнительный блок предохранителей
Схема
Обозначение
| 1 | 7,5A ACC2 — Система блокировки переключения передач |
| 7,5A AM2 NO.2 — Зарядка, управление дверным замком, двойное запирание, управление двигателем, система иммобилайзера двигателя, система входа и запуска, зажигание, внутреннее освещение, световое напоминание, электрический стеклоподъемник, предупреждение о не пристегнутом ремне безопасности, запуск, блокировка рулевого управления, беспроводное управление замком дверей | |
| 7,5A WIP-S — Система зарядки | |
| 2 | 7,5A ACC2 — Система блокировки переключения передач |
| 7,5A AM2 NO.2 — Зарядка, управление дверным замком, двойное запирание, управление двигателем, система иммобилайзера двигателя, система входа и запуска, зажигание, внутреннее освещение, световое напоминание, электрический стеклоподъемник, предупреждение о не пристегнутом ремне безопасности, запуск, блокировка рулевого управления, беспроводное управление замком дверей | |
| 7,5A WIP-S — Система зарядки |

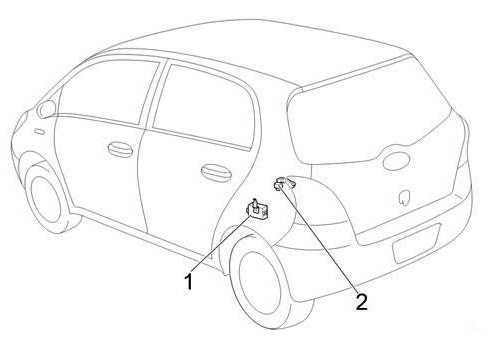

Дополнительные элементы
Схема
Назначение
- Приемник управления дверью
- Реле стоп-сигнала
Блоки под капотом
Расположение

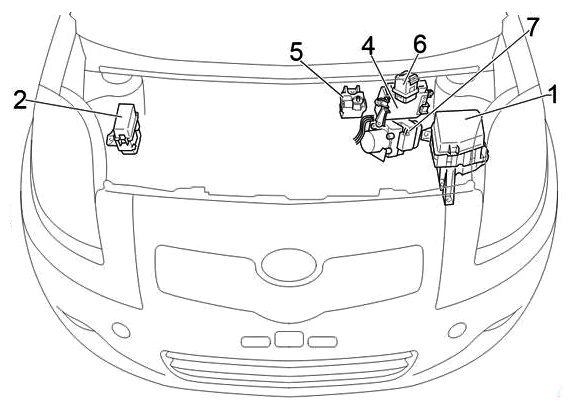

Диаграмма расположения электрических блоков в моторном отсеке
Левый руль
Правый руль
Обозначение
- Блок предохранителей и реле
- без дневных ходовых огней: блок реле
- с дневными ходовыми огнями: блок реле № 2
- ЭБУ двигателя
- Блок плавкой вставки
- Реле свечи накаливания
- ЭБУ системы противоскольжения с приводом
Блок предохранителей и реле
Этот блок установлен слева в моторном отсеке для удобного доступа.

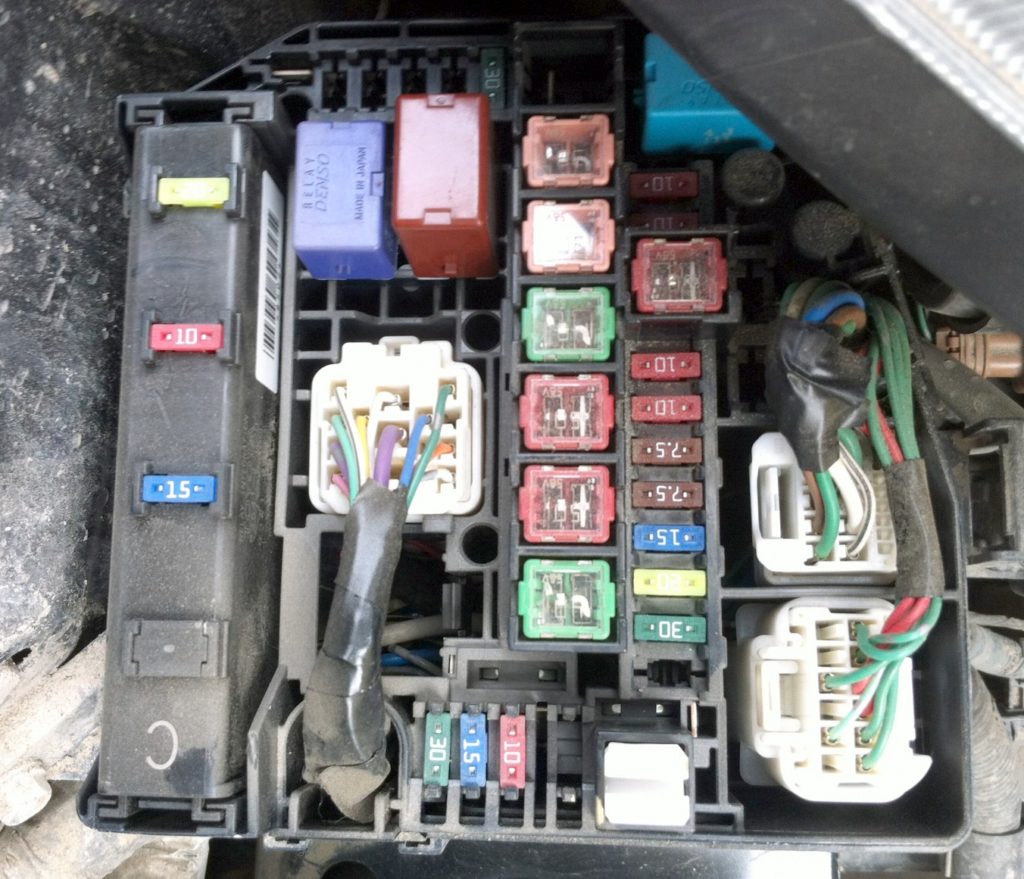

Фото — пример
Пример схемы с крышки блока
Схема
Описание
| 1 | — |
| 2 | 15A AM2 — Система запуска, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива |
| 3 | 20A EFI — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 10A HORN — 1NZ-FE, 2NZ-FE, 2SZ-FE, 2ZR-FE, 1KR-FE: Звуковой сигнал | |
| 30A ECD — 1ND-TV: Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива | |
| 4 | 10A HORN — 1KR-FE, 1ND-TV: Звуковой сигнал |
| 20A EFI — 1NZ-FE, 2NZ-FE, 2SZ-FE, 2ZR-FE, 1KR-FE: система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива | |
| 30A ECD — Дизель: система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива (TMMF, производство с ноября 2008 г.) | |
| 5 | Запасной предохранитель |
| 6 | Запасной предохранитель |
| 7 | Запасной предохранитель |
| 8 | |
| 9 | |
| 10 | |
| 11 | 20A FR DEF — Обогрев стекла передний |
| 12 | 30A ABS2/VSC2 — Анти блокировочная тормозная система, система контроля устойчивости автомобиля |
| 13 | 30A H-LP MAIN — с ДХО: «H – LP LH / H – LP LO LH», «H – LP LH / H – LP LO LH», «H – LP HI LH», «H – LP HI RH» |
| 14 | 30A ST — Система запуска |
| 15 | 20A S-LOCK — Система блокировки рулевого управления |
| 16 | 15A DOME — Внутреннее освещение, личное освещение, система защиты от кражи, аудиосистема, беспроводная система дистанционного управления |
| 17 | 7,5A ECU-B — Система иммобилайзера двигателя, система дневных ходовых огней, система классификации пассажиров на переднем сиденье, электрические стеклоподъемники, система блокировки дверей, система защиты от кражи, счетчик и датчик |
| 18 | 7,5A ALT-S — Система зарядки |
| 19 | 10A ETCS — Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, электронная система управления дроссельной заслонкой |
| 20 | 10A HAZ — Указатели поворота, аварийные мигалки |
| 21 | 50A AMT — Многорежимная механическая коробка передач |
| 40A BBC — Система остановки и запуска | |
| 22 | 10A H-LP RH — Правая фара |
| 23 | 10A H-LP LH — Левая фара |
| 24 | 10A EFI2 — Бензин: система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 10A ECD2 — Дизель: система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива | |
| 25 | 7,5A ECD3 — Дизель: система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 26 | 40A HTR SUB2 — 435 Вт Тип: Нагреватель PTC |
| 50A HTR SUB1 — Тип 600 Вт: нагреватель PTC | |
| 27 | 50A EPS — Электро усилитель руля |
| 28 | 50A ABS1/VSC1 — Анти блокировочная тормозная система, система контроля устойчивости автомобиля |
| 29 | 40A HTR — Система кондиционирования воздуха |
| 30 | 30A RDI — Электрический вентилятор охлаждения |
| 31 | 30A HTR SUB1 — 435 Вт Тип: Нагреватель PTC |
| 30A HTR SUB2 — Тип 600 Вт: нагреватель PTC | |
| 32 | 30A H-LP CLN //PWR HTR — Электро отопитель, очиститель фар |
| 30A HTR SUB3 — Тип 600 Вт: нагреватель PTC | |
| Реле | |
| R1 | Starter (ST) — Стартер |
| R2 | Electric cooling fan (FAN NO.2) — Вентилятор охлаждения |
| R3 | PTC heater (HTR SUB1) — Отопитель |

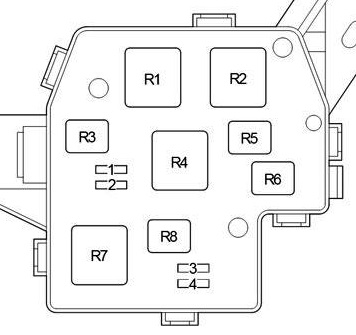

Блок реле
Схема
Расшифровка
| 1 | — |
| 2 | — |
| 3 | 10A H-LP HI RH — Передняя правая фара |
| 4 | 10А H-LP HI LH — Передняя левая фара |
| Реле | |
| R1 | Диммер (DIM) |
| R2 | Система контроля устойчивости автомобиля / Антиблокировочная тормозная система / Многорежимная механическая коробка передач (VSC1 / ABS1 / AMT) |
| R3 | — |
| R4 | Фара (H-LP) |
| R5 | Нагреватель PTC (HTR SUB3) |
| R6 | Нагреватель PTC (HTR SUB2) |
| R7 | Нагреватель PTC (HTR SUB1) |
| R8 | Система контроля устойчивости автомобиля / Антиблокировочная тормозная система (VSC2 / ABS2) |
Дополнительный блок реле

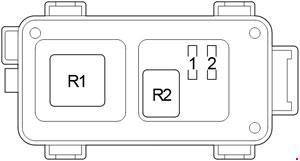

Вариант 1
- R1 Система контроля устойчивости автомобиля (VSC1)
- R2 Система стабилизации автомобиля (FR DEF / VSC2)

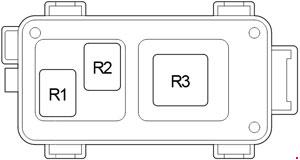

Вариант 2
- Нагреватель R1 PTC (HTR SUB3)
- Нагреватель R2 PTC (HTR SUB2)
- R3 Фара / Многорежимная механическая коробка передач / PTC-обогреватель (H-LP / AMT / HTR SUB1)
Блок силовых предохранителей
Расположен на положительном клемме аккумулятора для защиты основных цепей.
Схема
Назначение
- 80А GLOW DC/DC — Дизель: система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
- 60/80А MAIN — Предохранители «EFI», «HORN», «AM2», «ALT-S», «DOME», «ST», «ECU-B», «ETCS», «HAZ», «H-LP LH/H-LP LO LH», «H-LP RH/H-LP LO RH», «AMT»
- 120A ALT — Система зарядки, Предохранители HTR SUB2″, «EPS», «ABS1/VSC1», «HTR», «ABS2/VSC2», «HTR SUB1», «RDI», «DEF», «FR FOG», «OBD2», «D/L», «POWER», «RR DOOR», «RL DOOR», «STOP» and «AM1» fuses
Это полная информация по блокам предохранителей и реле для Toyota Yaris 2 поколения. Если у вас есть идеи по доработке статьи, поделитесь в комментариях.
