Toyota Yaris четвертого поколения производилась в 2020, 2021, 2022, 2023, 2024, 2025 и 2026 годах в кузове хэтчбек. Особой популярностью пользуются варианты с повышенной проходимостью, такие как Toyota Yaris Cross, а также модели с гибридной силовой установкой. За указанный период автомобиль подвергся нескольким обновлениям. В этой статье мы подробно разберем предохранители и реле Toyota Yaris 4 поколения, включая схемы расположения блоков, их места в автомобиле. Особое внимание уделим предохранителю, отвечающему за прикуриватель и розетки.
Функции предохранителей и реле в Toyota Yaris 4 могут варьироваться в зависимости от года выпуска, региона поставки и комплектации вашего транспортного средства.
Блок предохранителей в салоне
Блок с предохранителями в интерьере Toyota Yaris 4 расположен слева от водителя под приборной панелью. Чтобы получить доступ, снимите защитную крышку блока предохранителей.
Для версий с правым рулевым управлением блок размещен симметрично.

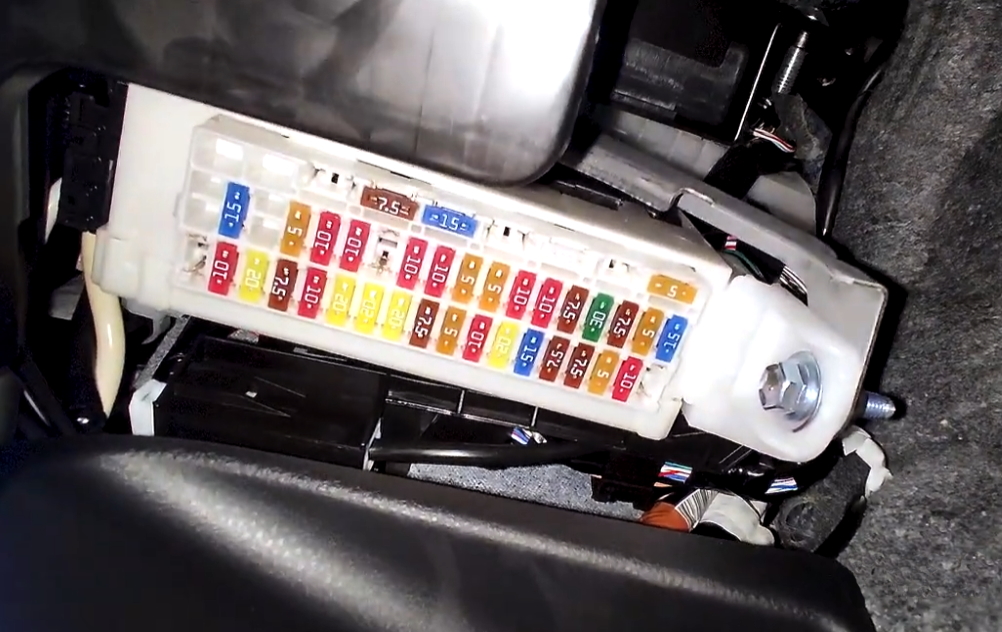

Пример фото блока предохранителей в салоне Toyota Yaris 4
Схема предохранителей салонного блока Toyota Yaris 4 поколения
Расшифровка предохранителей и реле в салоне
- (IDLE UP) Система холостого хода, индикатор CVT и переключения передач, блок управления двигателем
- (MIR HTR) Обогрев боковых зеркал
- (DOOR R/R) Электропривод правой задней двери
- (OBD) Диагностический порт OBD-II
- ECU-B NO.3
- (DOOR F/R) Электропривод правой передней двери
- (DOOR R/L) Электропривод левой задней двери
- (DOOR F/L) Электропривод левой передней двери
- (DOME CUT) Отсечка купольного освещения и внутреннего света
- (ECU-DCC NO.1) Электронный блок управления двигателем
- (ECU-DCC NO.2) Электронный блок управления двигателем
- (RADIO) Аудиосистема и радио Toyota Yaris 4
- (D/L) Централизованная блокировка дверей
- (USB NO.1) USB-порт для зарядки устройств
- (ECU-ACC) Блок управления в режиме ACC
- Резерв
- Задние двери
- Резерв
- (WIPER RR) Задний дворник и омыватель
- (EPS-IGR) Электроусилитель руля при запуске
- (ECU-IGR NO.1) Блок управления в режиме IG
- (ECU-IGR NO.4) Система Stop & Start
- (BKUP LP) Задние габаритные огни
- (ECU-IGR NO.2) Блок управления двигателем
- (A/BAG-IGR) Система подушек безопасности
- (METER-IGR) Приборная панель
- (ECU-IGR NO.3) ABS, EBD, Hill Start Assist, электронный стояночный тормоз, VSC, TRC
- (ECU-B NO.2) Блок управления двигателем
- (STOP) Стоп-сигналы
- (ECU-B NO.1) Блок управления двигателем
- (TOWING) Фары и освещение прицепа
- (AM2) Стартерная система
- (STRG LOCK) Электронная блокировка руля
- (HAZ) Аварийные сигналы
- Резерв
- (DOME) Купольная лампа и освещение салона
- (P/OUTLET NO.1) Прикуриватель и розетка 12V
- Резерв
- (DOOR DBL/L) Двойная блокировка дверей
- Резерв
- (DCM) Телематический модуль данных
Предохранитель прикуривателя в Toyota Yaris 4 — это элемент №37 номиналом 15 А в салонном блоке.
Блок предохранителей в моторном отсеке

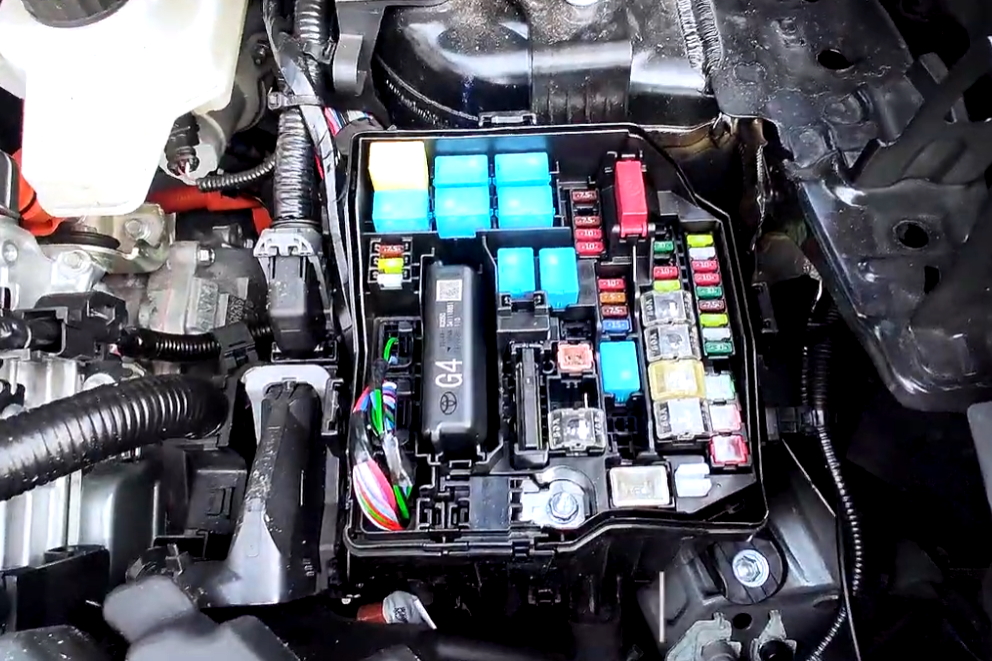

В подкапотном пространстве слева от двигателя размещен главный блок предохранителей и реле Toyota Yaris 4 поколения, включая гибридные версии.
Всегда проверяйте назначение предохранителей по схеме на внутренней стороне крышки блока для вашего Toyota Yaris 2020-2026.

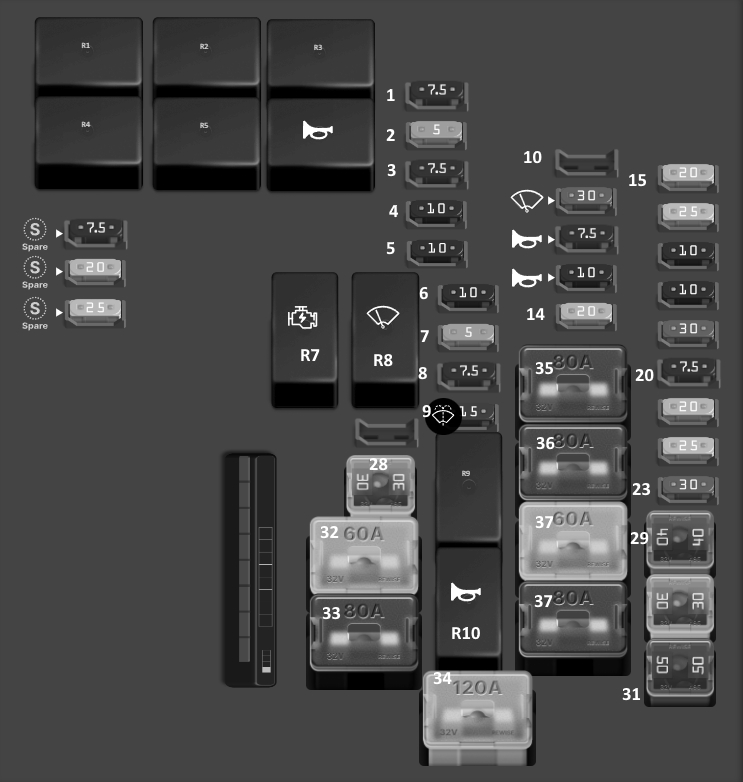

Схема блока предохранителей под капотом Yaris 4
Расшифровка реле и предохранителей моторного блока
| R1 | (EFI-MAIN NO.3) Электронная система впрыска топлива Toyota Yaris 4 |
| R2 | (A/F HTR) Нагреватель лямбда-зонда (датчик воздух-топливо) |
| R3 | (EFI-MAIN NO.2) Система впрыска топлива |
| R4 | (FAN NO.1) Вентилятор системы охлаждения двигателя |
| R5 | (EFI-MAIN NO.1) Основная цепь впрыска топлива |
| R6 | (HORN) Клааксон |
| R7 | (IGP) Система зажигания |
| R8 | (WIPER) Передние стеклоочистители |
| R9 | VVT-i (переменные фазы газораспределения) |
| R10 | (S-HORN) Сигнализация и охранная система |
| 1 | (INJ) Форсунки топливной системы |
| 2 | (EFI NO.5) Дополнительная цепь впрыска |
| 3 | (EFI NO.2) Система впрыска топлива |
| 4 | (EFI NO.3) Система впрыска топлива |
| 5 | (EFI NO.4) Система впрыска топлива |
| 6 | ECU-IGP NO.3 |
| 7 | ECU-IGP NO.2 |
| 8 | ЭБУ-IGP NO.1 |
| 9 | (WASHER) Омыватель стекол |
| 10 | ПУСТОЙ |
| 11 | (WIPER) Стеклоочистители |
| 12 | (S-HORN) Охранная сигнализация |
| 13 | (HORN) Гудок |
| 14 | VVT |
| 15 | (TOWING-B NO.1) Освещение при буксировке |
| 16 | (EFI-MAIN NO.2) Система впрыска топлива |
| 17 | КАПАЦИТОР |
| 18 | (A/F HTR) Нагреватель датчика A/F |
| 19 | (EFI-MAIN NO.3) Система впрыска топлива |
| 20 | (EFI NO.1) Основная система впрыска |
| 21 | (EFI-MAIN NO.1) Система впрыска топлива |
| 22 | GP-MAIN |
| 23 | J/C CUT |
| 24 | (SPARE1) Запасной предохранитель |
| 25 | (SPARE2) Запасной предохранитель |
| 26 | (SPARE3) Запасной предохранитель |
| 27 | ПУСТОЙ |
| 39 | INP STD NO.1-2 |
| 40 | INP STD NO.1-1 |
| 41 | (PTC HTR) PTC-электрообогреватель |
| 28 | (FAN NO.1) Вентилятор охлаждения |
| 29 | (ABS-MAIN) Основная цепь ABS |
| 30 | (ABS NO.2) Дополнительная цепь ABS |
| 31 | (ABS NO.1) Система ABS |
| 32 | (FAN) Вентилятор радиатора |
| 33 | SUB R-B ALT |
| 34 | (DC/DC) DC/DC-конвертер 400 В для гибрида |
| 35 | INP STD NO.1-3 |
| 36 | (EPS) Электроусилитель рулевого управления |
| 37 | STD P/I NO.1 |
| 38 | SUB R/B BATT |

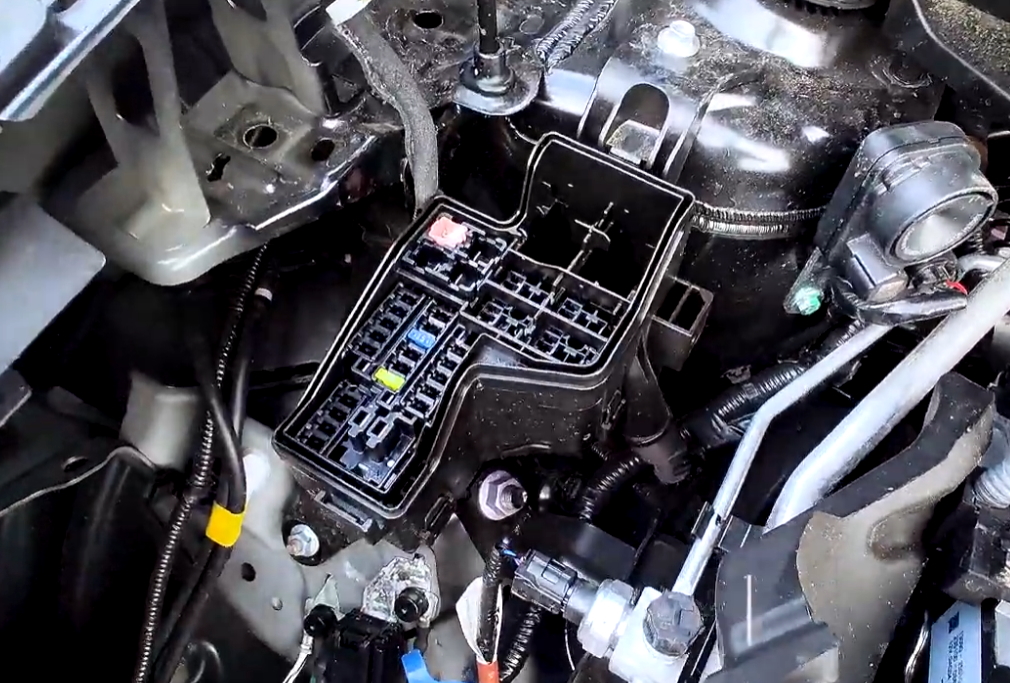

Дополнительный блок предохранителей может быть установлен справа в моторном отсеке Toyota Yaris Cross или других версиях.
На положительном клемме АКБ также могут размещаться мощные силовые предохранители для Toyota Yaris 4.
Это все основные блоки предохранителей и реле для Toyota Yaris 4 поколения. Если у вас есть вопросы по схемам или дополнения — оставляйте комментарии ниже.
