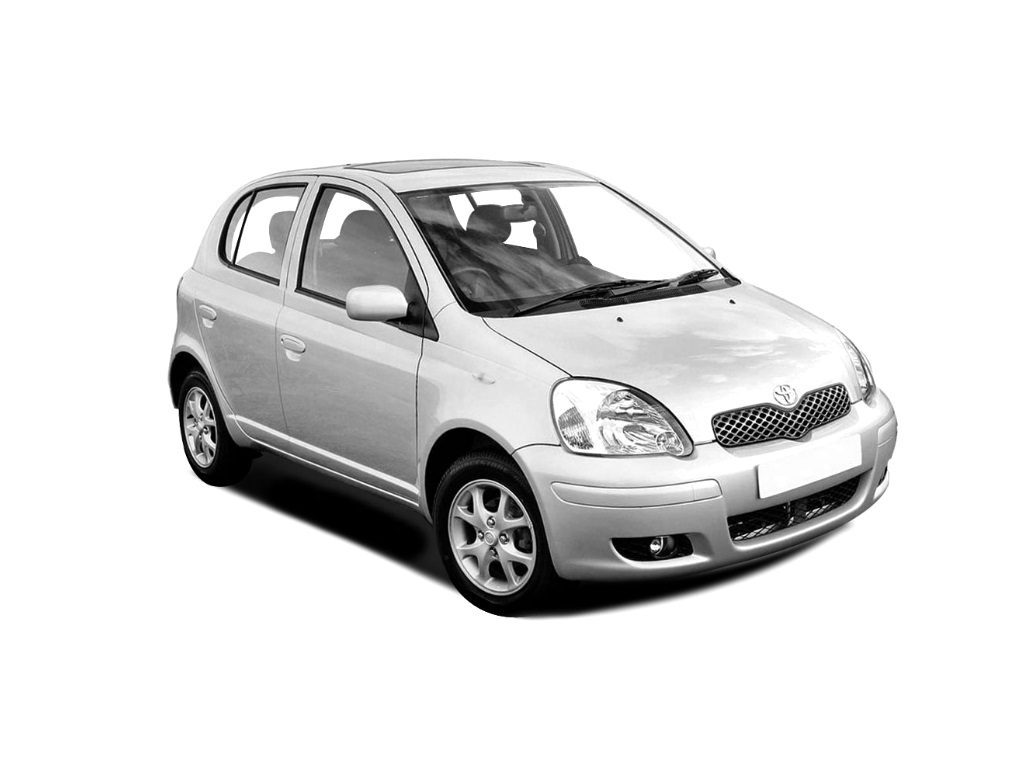

Toyota Vitz 1-го поколения производилась в период с 1998 по 2005 годы (1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005) под индексами P10–P12. За эти годы автомобиль неоднократно модернизировали. Toyota Platz — это седан, построенный на той же платформе, что и Vitz. В этой статье вы найдете подробное руководство по расположению блоков электронного управления, функциям предохранителей и реле для Toyota Vitz 1 поколения, включая схемы блоков предохранителей, фото-иллюстрации и распиновку. Особое внимание уделим предохранителю прикуривателя в Toyota Yaris Vitz.
Положение блоков и их конструкция могут варьироваться в зависимости от года выпуска, комплектации и электрического оборудования автомобиля.
Расположение блоков

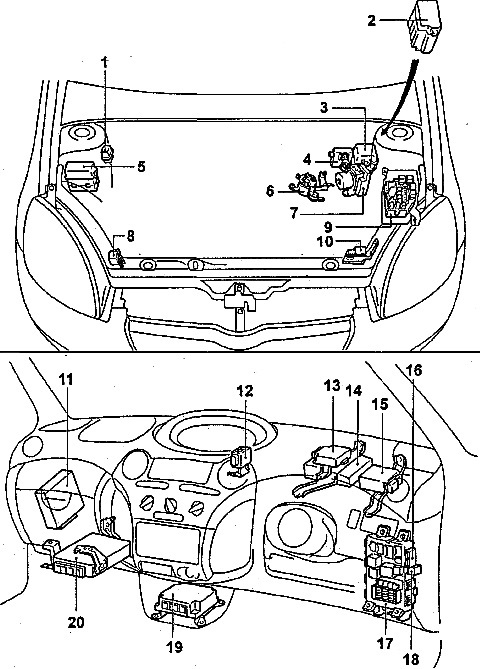

Генеральная схема размещения электронных блоков управления Toyota Vitz
Расшифровка компонентов
- Реле масляного насоса (для системы Start/Stop)
- Блок предохранителей (для моделей с Start/Stop)
- Блок реле №2 в моторном отсеке
- Главный блок предохранителей
- Блок реле ABS
- Реле стартера (система Start/Stop)
- Модуль ABS
- Правый передний датчик SRS
- Монтажный блок в моторном отсеке Toyota Vitz
- Левый передний датчик SRS
- Блок управления Start/Stop
- Реле центрального замка
- Приемник дистанционного управления центральным замком
- Блок курсовой устойчивости
- Блок электроусилителя руля (двигатель 2SZ-FE)
- Блок предохранителей в салоне
- Монтажный блок под приборной панелью
- Реле противотуманных фар (RS-версия)
- Блок SRS
- ЭБУ двигателя
- Блок блокировки селектора АКПП
- Датчик замедления (ABS, 4WD)
- Реле топливного насоса
- Трансформатор Start/Stop
- Аккумулятор Start/Stop.
Блок в салоне

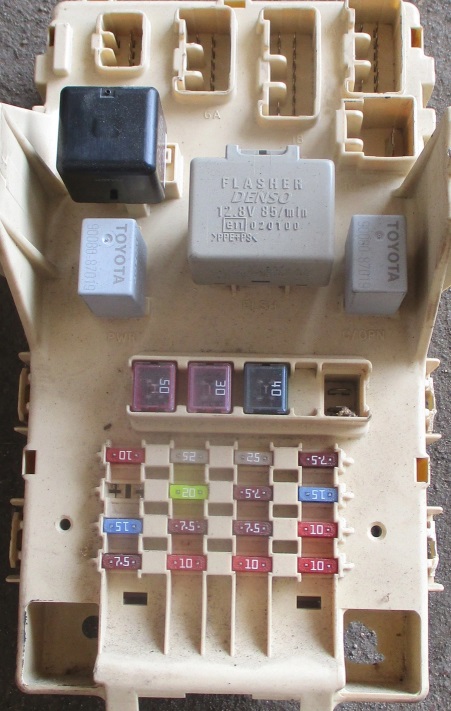

Блок предохранителей и реле Toyota Vitz 1
Расположен под приборной панелью за защитной крышкой, на схеме отмечен как позиция 17.

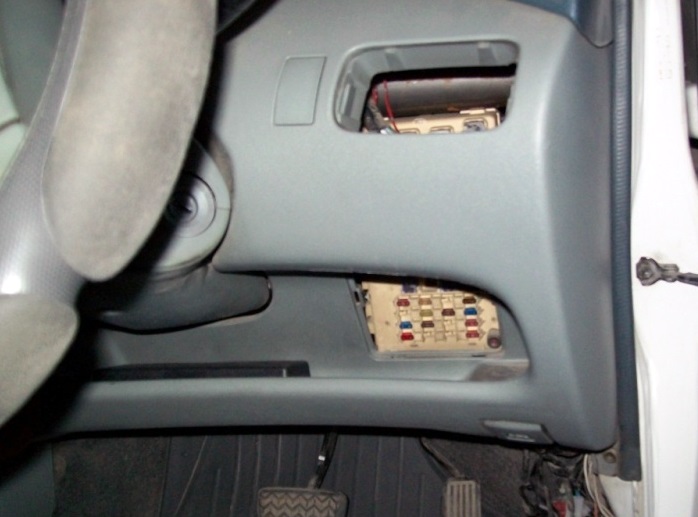

Иллюстрация расположения

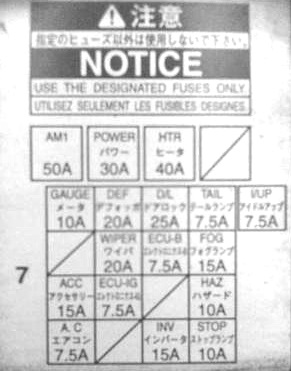

Схема на крышке блока предохранителей
Диаграмма блока
Распиновка предохранителей
| 1 | 10А GAUGE — Панель приборов, ABS, кондиционер, лампы заднего хода, система зарядки, приборная комбинация, центральный замок, блокировка дверей, ЭБУ двигателя, ЭБУ трансмиссии, DRL, зуммер, люк, стеклоподъемники, блокировка селектора АКПП, поворотники, аварийка, обогреватель |
| 2 | 10А DEF RLY — Обогрев заднего стекла и зеркал |
| 20А DEF — Обогрев заднего стекла и зеркал | |
| 3 | 25А D/L — Центральный замок, блокировка дверей |
| 4 | 7,5А TAIL — Противотуманки спереди, фары, корректор фар, зуммер, задняя противотуманка, габариты |
| 5 | — |
| 6 | 20А WIPER — Стеклоочистители и омыватель спереди/сзади, центральный замок |
| 7 | 7,5А ECU−B — Фары, задняя противотуманка |
| 8 | 15А FOG — Передние противотуманные фары |
| 9 | 15А ACC — Прикуриватель, часы, панель приборов, зуммер, MID, розетка, аудиосистема, электрорегулировка зеркал |
| 10 | 7,5А ECU−IG — ABS, подсветка салона, MID, PTC-обогреватель, вентилятор охлаждения, SRS, обогреватель |
| 11 | 7,5А OBD — Диагностический порт OBD |
| 12 | 10А HAZ — Поворотники, аварийная сигнализация |
| 13 | 7,5А A.C — Кондиционер, обогреватель |
| 14 | 10А S-HTR — Обогрев сидений |
| 15 | — |
| 16 | 10А STOP — ЭБУ двигателя, ЭБУ трансмиссии, блокировка селектора АКПП, стоп-сигналы |
| 17 | 50А AM1 — Предохранители: «ACC”, «GAUGE”, «DEF” («DEF RLY”), «S-HTR”, «WIPER”, «ECU−IG” |
| 18 | 30А POWER — Стеклоподъемники, люк |
| 19 | 40А HTR — Кондиционер, обогреватель |
| 20 | 30А DEF — Обогрев заднего стекла и зеркал |
| Реле | |
| R1 | Обогреватель |
| R2 | Аварийная сигнализация (поворотники) |
| R3 | Силовое реле (стеклоподъемники, люк) |
| R4 | Топливный насос (C/OPN) |
Предохранитель прикуривателя — №9 на 15А в салонном блоке, дополнительный вариант есть в моторном отсеке.
Блоки под капотом
Блок предохранителей и реле в моторном отсеке
Находится слева от аккумулятора в двигательном отсеке Toyota Vitz 1 поколения.
Иллюстрация блока
Диаграмма на крышке блока
Диаграмма
Расшифровка
| 1 | 15A DOME — Часы, приборная панель, центральный замок, фары, подсветка салона, зуммер, MID, аудиосистема, блокировка дверей |
| 2 | 15A EFI — ЭБУ двигателя, иммобилайзер, ЭБУ трансмиссии |
| 3 | 15A HORN — Гудок |
| 4 | 15A AM2 — Система зарядки, приборная панель, ЭБУ двигателя, иммобилайзер, ЭБУ трансмиссии, MID, SRS, зажигание |
| 5 | 30A ST — Запуск двигателя |
| 6 | — |
| 7 | 10A H−LP LH — Левая фара, корректор фар |
| 8 | 10A H−LP RH — Правая фара, корректор фар |
| 9 | 15A P/POINT — Розетка |
| 10 | Запасной предохранитель |
| 11 | Запасной предохранитель |
| 12 | Запасной предохранитель |
| 13 | — |
| 14 | — |
| 15 | 30A RDI — Вентилятор радиатора |
| 16 | 50A HTR SUB1 — PTC-обогреватель |
| 17 | — |
| Реле | |
| R1 | Вентилятор радиатора |
| R2 | Вентилятор радиатора |
| R3 | Стартер |
| R4 | — |
| R5 | Розетка |
| R6 | PTC-обогреватель |
| R7 | EFI |
| R8 | Компрессор кондиционера |
| R9 | Гудок |

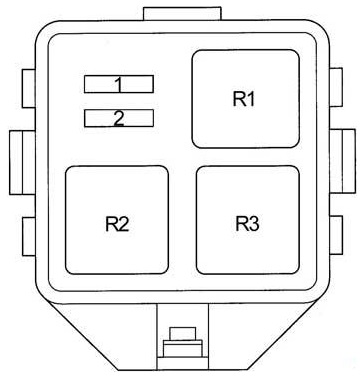

Дополнительный блок предохранителей
Диаграмма
Расшифровка
| 1 | 10А H-LP HI RH — Фары (DRL) |
| 2 | 10А H-LP HI LH — Приборная панель, фары (DRL) |
| Реле | |
| R1 | Фары |
| R2 | Диммер (DIM) |
| R3 | — |
Блок ABS
Диаграмма
Описание
- 1 — Предохранитель ABS №3 (без VSC); отсутствует (с VSC)
- А — Отсутствует (без VSC); ABS MTR реле (с VSC)
- В — ABS MTR реле (без VSC); ABS CUT реле (с VSC)
- С — ABS SOL реле (без VSC); отсутствует (с VSC).
Блок силовых предохранителей
Установлен на плюсовой клемме АКБ в форме мощных плавких вставок для Toyota Vitz.
Диаграмма
Расшифровка
- 60А MAIN — Предохранители: «EFI”, «DOME”, «HORN”, «ST”, «AM2”, «H−LP LH”, «H−LP RH”, «H−LP LH (HI)”, «H−LP RH (HI)”, «H−LP LH (LO)”, «H−LP RH (LO)”
- 80А — Система Start/Stop
- ALT 100/120A — Предохранители: «ECU−B”, «TAIL”, «D/L”, «OBD”, «RDI”, «AM1”, «HAZ”, «HTR”, «HTR-SUB1”, «POWER”, «STOP”, «DEF”, зарядка
- 60А ABS — Антиблокировочная система
Если остались вопросы по предохранителям и реле Toyota Vitz 1 поколения — пишите в комментариях. Разберемся вместе.
