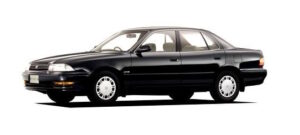

Toyota Vista 30 — это третье поколение популярной модели Vista, выпускавшееся с 1990 по 1995 год. За период производства автомобиль подвергся нескольким обновлениям и рестайлингу. В этой статье вы найдете подробное руководство по предохранителям и реле Toyota Vista 30, включая схемы блоков, их расположение, иллюстрации и фото. Особое внимание уделим предохранителю, отвечающему за прикуриватель, а также другим ключевым элементам электрической системы.
Функции предохранителей и реле могут варьироваться в зависимости от года выпуска, комплектации и электрического оборудования конкретного Toyota Vista 30. Рекомендуется проверять схему на вашем автомобиле.
Блоки в салоне
В салоне Toyota Vista 30 блоки предохранителей и реле размещены под приборной панелью на стороне водителя, обеспечивая удобный доступ для диагностики и замены.
Блок предохранителей

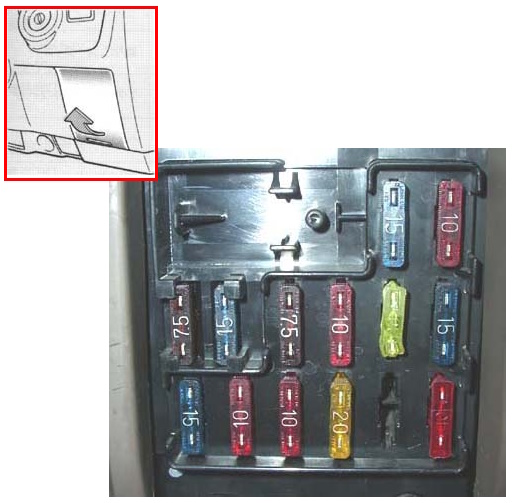

Чтобы добраться до блока, просто снимите защитную крышку — это стандартная процедура для автомобилей Toyota этой модели.
Схема
Описание
| 1 | STOP — 15A Стоп-сигналы |
| 2 | ECU-B — 10A 4WS, ABS, привод складывания зеркал |
| 3 | IGN — 7,5A Система зарядки, система впрыска, электро вентилятор радиатора |
| 4 | MIR HTR — 10A Привод складывания зеркал |
| 5 | TAIL — 15A Передние и задние габариты, подсветка номерного знака, подсветка комбинации приборов, подсветка магнитолы |
| 6 | FOG — 15A Противотуманные фары |
| 7 | ECU-IG 15A — 4WS, TEMS, ABS, круиз-контроль |
| 8 | METER — 15A Комбинация приборов, 4WS, TEMS |
| 9 | TURN — 10A Указатели поворота, аварийная сигнализация, система бокового освещения при повороте |
| 10 | WIPER — 20A Очиститель и омыватель |
| 11 | MIR — 20A Зеркала |
| 12 | CIG LTR — 15A Прикуриватель, магнитола, часы |
Предохранитель №12 на 15A отвечает за работу прикуривателя в Toyota Vista 30 — его часто проверяют при неисправностях розетки.
Блоки реле
Дополнительные реле и предохранители в салоне расположены непосредственно под приборной панелью для надежной защиты электрических цепей.

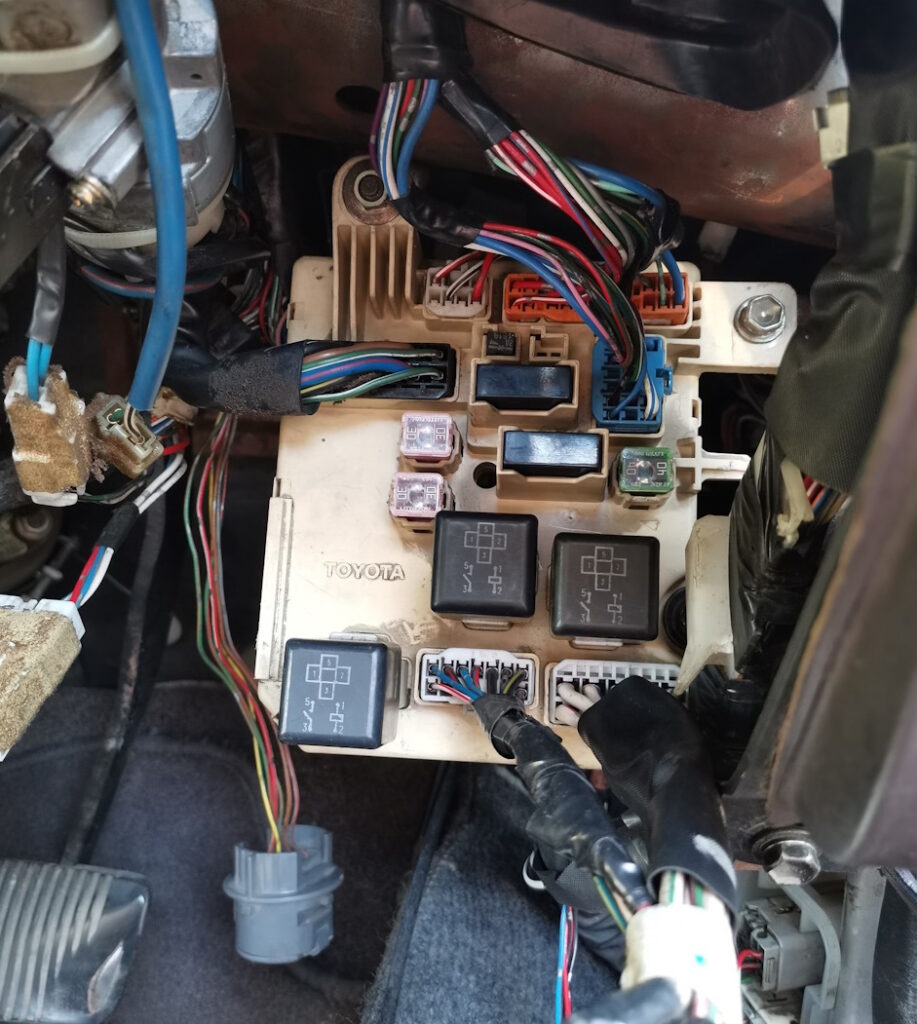

Фото — пример

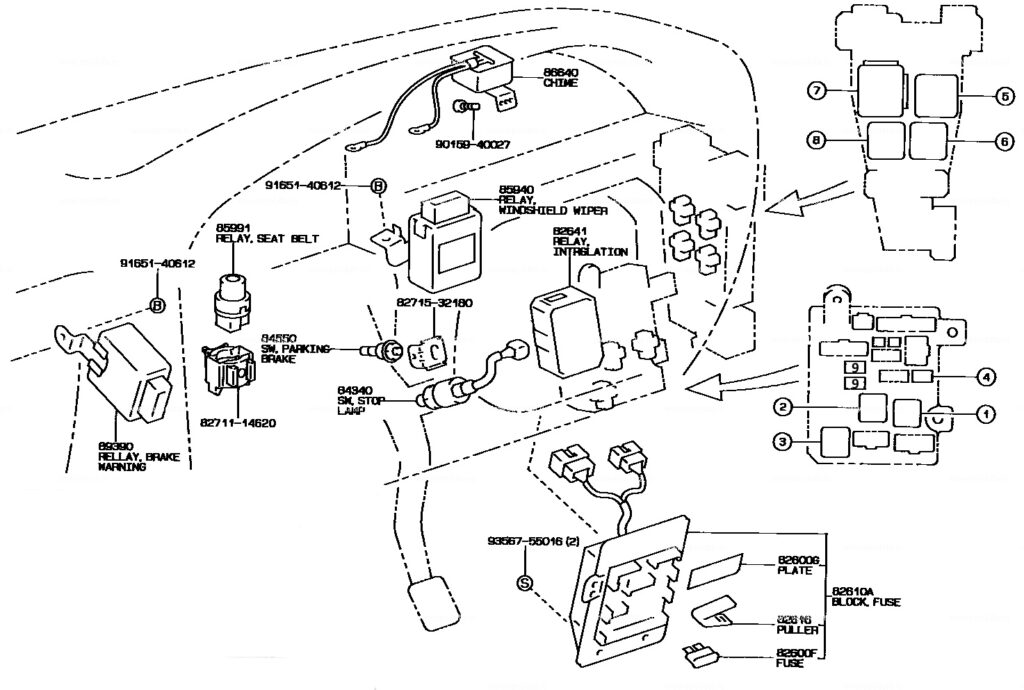

Схема расположения
Обозначение
| 1 | Реле задних фонарей, управление светом |
| 2 | Реле электро стеклоподъёмников |
| 3 | Реле обогревателя заднего стекла (дефростера) |
| 4 | Предохранитель, средний |
| 5 | Прерыватель-мигалка (реле поворотов) |
| 6 | Реле противотуманных фар |
| 7 | Реле топливных форсунок |
| 8 | Реле преобразующего тока |
| 9 | Предохранители на центральный замок |
Блок под капотом
Блок предохранителей и реле

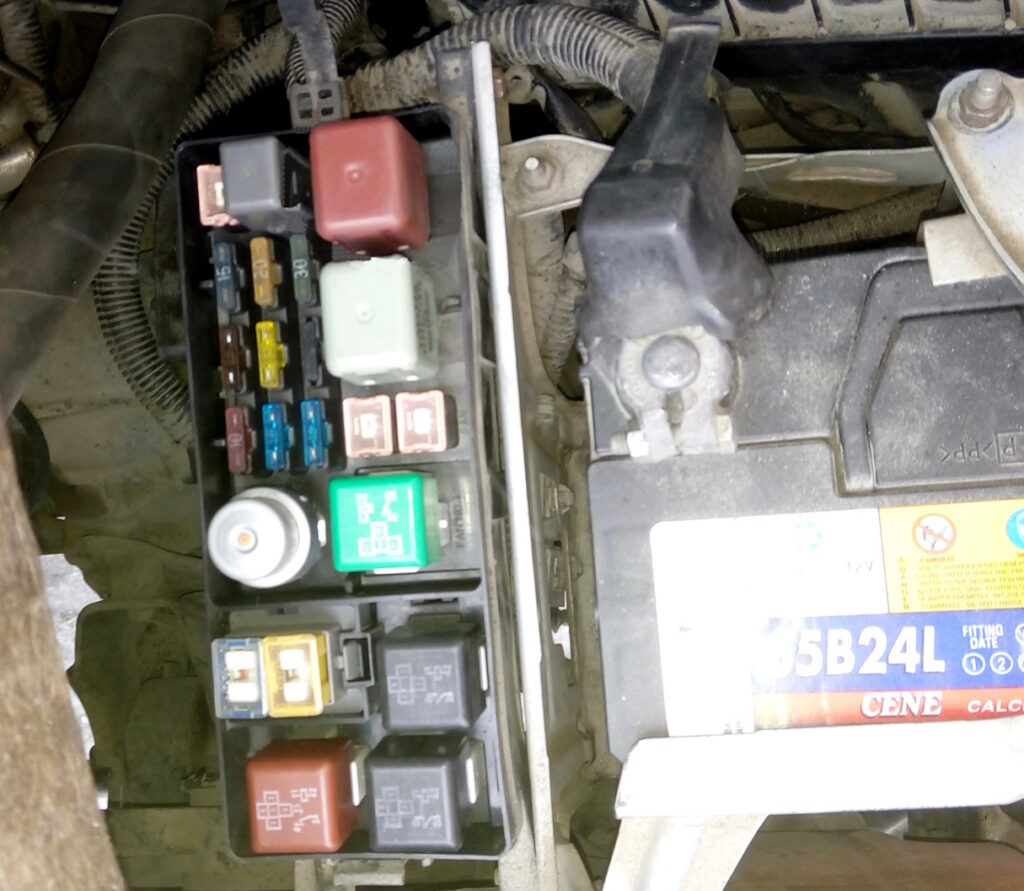

Основной блок предохранителей и реле под капотом Toyota Vista 30 расположен рядом с аккумулятором и защищен крышкой. Внешний вид блока типичен для моделей Toyota 90-х годов.

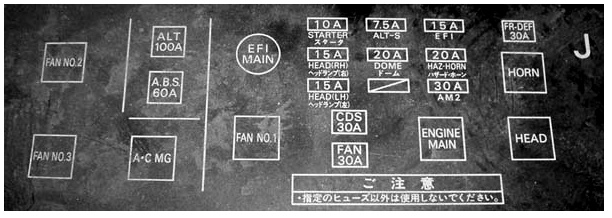

Всегда сверяйтесь с заводской схемой на крышке блока для точного определения функций предохранителей и реле в вашей Toyota Vista 30.
Схема
Назначение
| EFI | 15A Блок управления двигателем (бенз.) |
| HAZ-HORN | 20A Аварийная сигнализация, звуковой сигнал |
| AM2 | 30A Зажигание |
| ALT-S | 7,5A Генератор |
| DOME | 20A Внутреннее освещение, аудиосистема |
| STARTER | 10A Тяговое реле |
| HEAD R | 15A Фара (правая) |
| HEAD L | 15A Фара (левая) |
| CDS | 30A Вентилятор системы кондиционирования |
| FAN | 30А Вентилятор системы охлаждения |
| FR.DEF | 30А Обогреватель лобового стекла |
| ALT | 100А Система зарядки |
| ABS | 30А АБС |

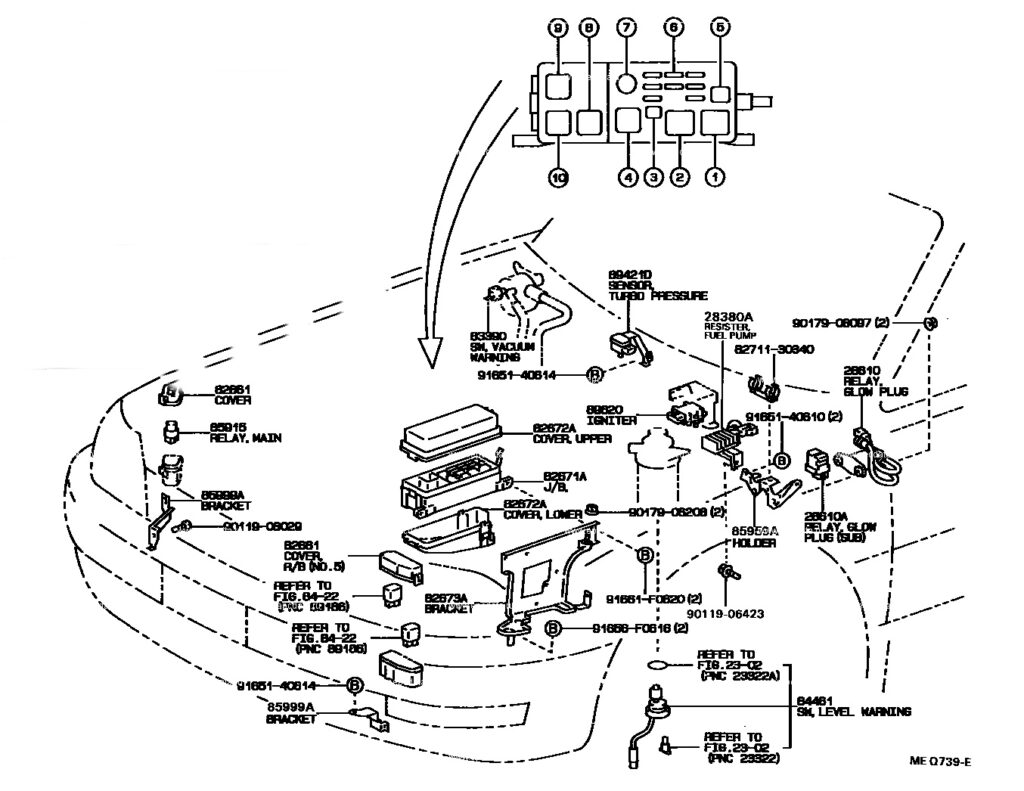

Реле
Расшифровка
| 1 | Реле фар (HEADLAMP), управление светом |
| 2 | Реле зажигания (IGNITION) |
| 3 | Предохранитель, средний (MIDIUM) / смешанный (MIXED) |
| 4 | Реле вентилятора системы охлаждения |
| 5 | Реле звукового сигнала (рожка) |
| 6 | Предохранитель |
| 7 | См. схему F18.84-04 |
| 8 | Реле свечи накаливания предпускового подогревателя (GLOW PLUG) / Реле блока отопителя (HEATER JUNCTION) |
| 9 | Реле отопителя салона |
| 10 | Реле охладителя (доп. вентилятор/ кондиционер/ интеркулер) |
| 11 | Реле охладителя (доп. вентилятор/ кондиционер/ интеркулер) |
| 12 | См. схему F18.84-04 |
| 13 | Реле охладителя (доп. вентилятор/ кондиционер/ интеркулер) |
Если у вас остались вопросы по предохранителям, реле или электрике Toyota Vista 30 — пишите в комментариях.
