Toyota Vista Ardeo SV50 — это пятое и завершающее поколение семейства Toyota Vista, выпускавшееся с 1998 по 2003 год в кузовах седан (Vista SV50) и универсал (Vista Ardeo). За период производства автомобиль прошел обновление дизайна и технических характеристик. В этой статье мы подробно разберем расположение блоков управления, предохранителей и реле Toyota Vista Ardeo SV50, включая схемы монтажных блоков, реле, их функции и точные места установки для удобного ремонта и диагностики.
Всегда проверяйте функции предохранителей и реле по схемам на крышке соответствующего блока для вашей модели Toyota Vista Ardeo SV50.
Блоки в салоне
Расположение

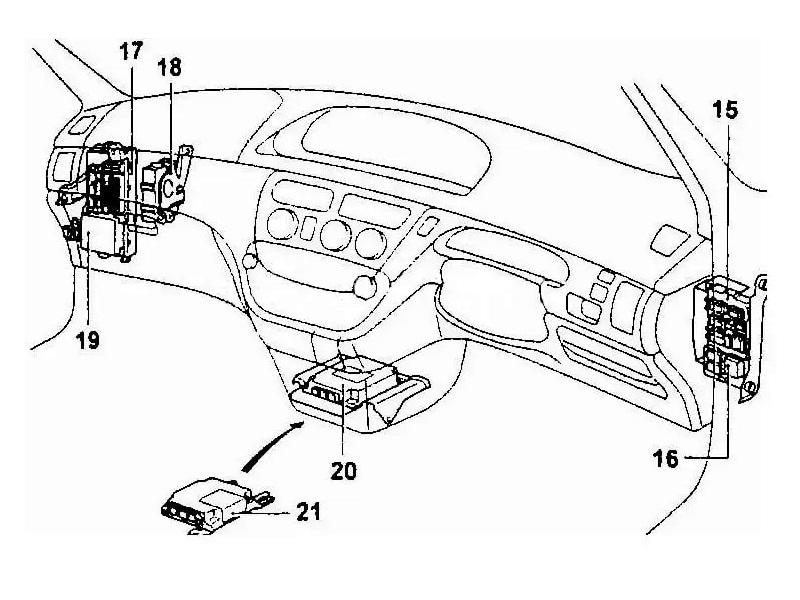

Схема расположения монтажных блоков и реле в интерьере
Подробное описание позиций
- 15 — основной монтажный блок предохранителей со стороны водителя
- 16 — блок реле со стороны водителя для Toyota Vista Ardeo SV50
- 17 — дополнительный блок предохранителей со стороны пассажира
- 18 — электронный модуль управления ABS (до апреля 2000 г.)
- 19 — контроллер Multiplex системы
- 20 — блок управления SRS (до апреля 2000 г.)
- 21 — обновленный блок управления SRS (с апреля 2000 г.)
Блок предохранителей

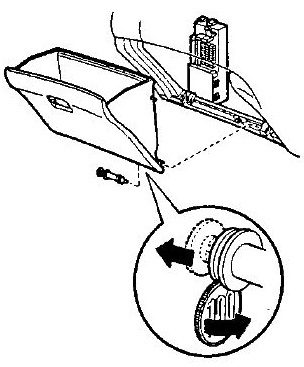

Этот блок размещен под приборной панелью, за бардачком, для легкого доступа при ремонте электрики Toyota Vista Ardeo SV50.

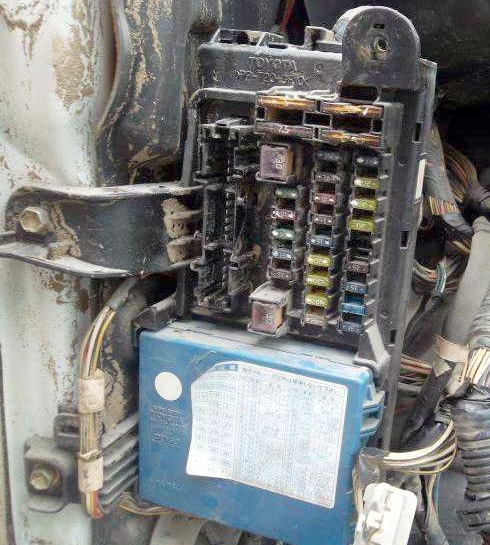

Пример внешнего вида блока
Вариант 1

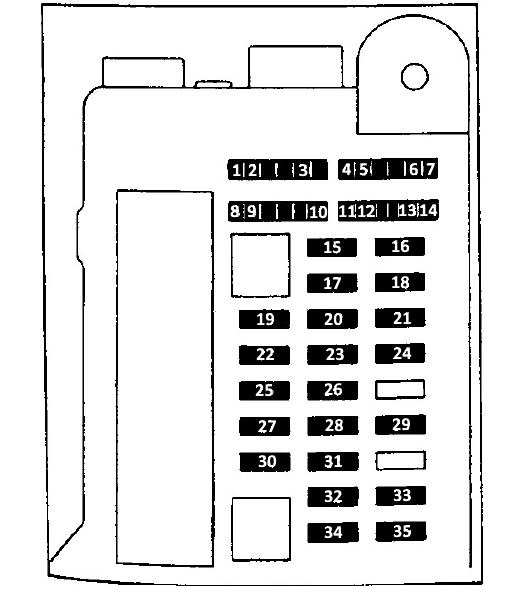

Схема предохранителей
для моделей до апреля 2000 года
Расшифровка предохранителей и реле
| 1 | 5A PANEL 2 — Противотуманная фара |
| 2 | 5A TAIL — Габариты |
| 3 | 5A PANEL 1 — Электронный блок управления трансмиссией, аварийная сигнализация |
| 4 | 5A METER — Комбинация приборов |
| 5 | 5A ABS-IG — Анти блокировочная система тормозов (ABS) |
| 6 | 5A WARN — Индикаторы |
| 7 | 5A FAN — Вентилятор |
| 8 | 5A MPX-B — Бортовой компьютер |
| 9 | 5A ECU-BI — Отопитель, система дистанционного управления центральным замком |
| 10 | 5A ROOM — Освещение салона |
| 11 | BODY — ECU-IG — Бортовой компьютер |
| 12 | 5A DOOR — ECU-IG — Электроприводы стекло подъемников |
| 13 | 5A DEFOGER — Обогреватель заднего стекла |
| 14 | 5A BACK — Фонарь заднего хода |
| 15 | 15A WASHER — Омыватель |
| 16 | 15A STOP — Стоп-сигналы |
| 17 | 7,5A TURN — Указатели поворотов |
| 18 | 20A DEICER — Антиобледенитель щеток стеклоочистителя лобового стекла |
| 19 | 30A ROOF — Люк |
| 20 | 10A HEATER — Кондиционер и отопитель |
| 21 | 20A AM1 — Замок зажигания |
| 22 | 10A AIR- BAG-ACC — Система подушек безопасности (SRS) |
| 23 | 7,5A ECU-ACC — Система блокировки селектора АКПП и замка зажигания, часы, электропривод боковых зеркал |
| 24 | 20A D FR DOOR — Электропривод стеклоподъемника двери водителя |
| 25 | 30A DOOR №1 — Центральный замок |
| 26 | 15A RR WIPER — Стеклоочиститель заднего стекла |
| 27 | 15A LITER / CIG — Прикуриватель |
| 28 | 20A D RR DOOR — Электропривод стекло подъемника задней правой двери |
| 29 | 7,5A OBD — Диагностика |
| 30 | 7,5A DEICER RELE — Антиобледенитель щеток стеклоочистителя лобового стекла |
| 31 | 20A P FR DOOR — Электропривод стеклоподъемника передней двери пассажира |
| 32 | 20A P RR DOOR — Электропривод стеклоподъемника задней левой двери |
| 33 | 15A RADIO №1 — Аудиосистема |
| 34 | 25A WIPER — Переключатель управления стеклоочистителя и омывателя |
| 35 | 15A FOG — Противотуманная фара |
Предохранитель прикуривателя в Toyota Vista Ardeo SV50 — это номер 27 на 15А, ключевой элемент для аксессуаров.
Вариант 2

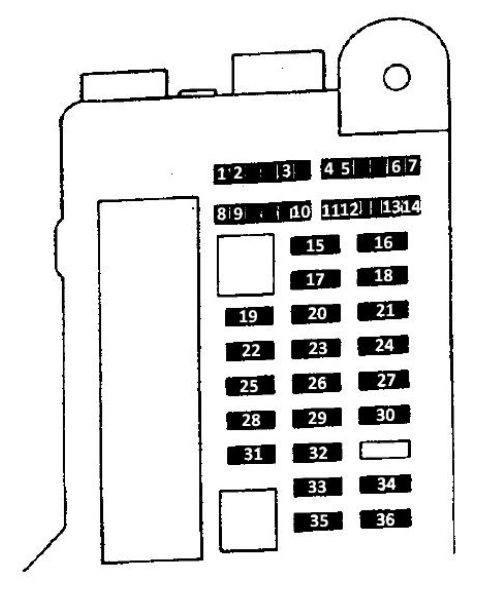

Схема предохранителей
для моделей с апреля 2000 года
Расшифровка
| 1 | 10A PANEL 2 — Противотуманная фара |
| 2 | 10A TAIL — Габариты |
| 3 | 10A PANEL 1 — Электронный блок управления трансмиссией, аварийная сигнализация |
| 4 | 7,5A METER — Комбинация приборов |
| 5 | 7,5A ABS-IG — Антиблокировочная система тормозов (ABS) |
| 6 | 7,5A WARN — Индикаторы |
| 7 | 7,5A FAN — Вентилятор |
| 8 | 7,5A MPX-B — Бортовой компьютер |
| 9 | 7,5A ECU-BI — Отопитель, система дистанционного управления центральным замком |
| 10 | 7,5A ROOM — Освещение салона |
| 11 | 7,5А BODY — ECU-IG — Бортовой компьютер |
| 12 | 7,5A DOOR — ECU-IG — Электроприводы стеклоподъемников |
| 13 | 7,5A DEFOGER — Обогреватель заднего стекла |
| 14 | 7,5A BACK — Фонарь заднего хода |
| 15 | 15A WASHER — Омыватель |
| 16 | 15A STOP — Стоп-сигналы |
| 17 | 7,5A TURN — Указатели поворотов |
| 18 | 20A DEICER — Антиобледенитель щеток стеклоочистителя лобового стекла |
| 19 | 30A ROOF — Люк |
| 20 | 10A HEATER — Кондиционер и отопитель |
| 21 | 20A AM1 — Замок зажигания |
| 22 | 10A AIR- BAG-ACC — Система подушек безопасности (SRS) |
| 23 | 7,5A ECU-ACC — Система блокировки селектора АКПП и замка зажигания, часы, электропривод боковых зеркал |
| 24 | 20A D FR DOOR — Электропривод стеклоподъемника двери водителя |
| 25 | 25A DOOR №1 — Центральный замок |
| 26 | 15A RR WIPER — Стеклоочиститель заднего стекла |
| 27 | 10А MIRROR HEATER — Система подогрева боковых зеркал |
| 28 | 15A LITER / CIG — Прикуриватель |
| 29 | 20A D RR DOOR — Электропривод стеклоподъемника задней правой двери |
| 30 | 7,5A OBD — Диагностика |
| 31 | 7,5A DEICER RELE — Антиобледенитель щеток стеклоочистителя лобового стекла |
| 32 | 20A P FR DOOR — Электропривод стеклоподъемника передней двери пассажира |
| 33 | 20A P RR DOOR — Электропривод стеклоподъемника задней левой двери |
| 34 | 15A RADIO №1 — Аудиосистема |
| 35 | 25A WIPER — Переключатель управления стеклоочистителя и омывателя |
| 36 | 15A FOG — Противотуманная фара |
В обновленной версии предохранитель прикуривателя — номер 28 на 15А, обеспечивающий работу розетки в салоне.

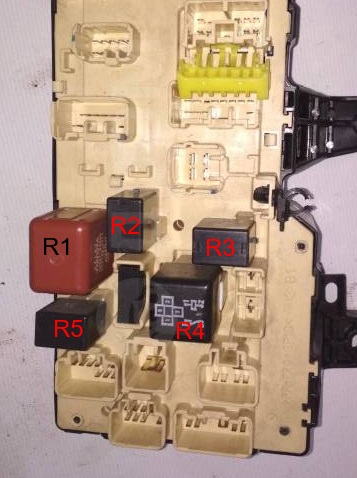

На задней панели блока размещены ключевые реле для различных систем Toyota Vista Ardeo SV50.
Расшифровка реле
- Реле IG1
- Реле электро стеклоподъёмников
- Реле противотуманных фар
- Реле обогревателя заднего стекла
- Реле габаритов
Блоки под капотом
Расположение

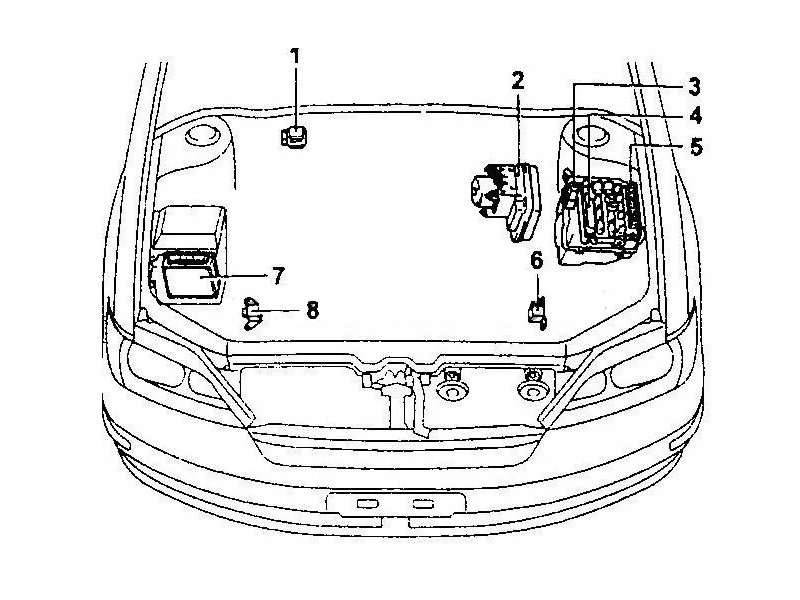

Общая схема расположения блоков в моторном отсеке
Описание компонентов
- датчик абсолютного давления во впускном коллекторе (3S-FE, 3S-FSE)
- электронный блок управления ABS (с 04.2000 г.)
- блок реле (3S-FSE)
- монтажный блок предохранителей и реле в моторном отсеке
- блок реле в моторном отсеке
- левый передний датчик SRS
- электронный блок управления двигателем
- правый передний датчик SRS
Блок предохранителей и реле

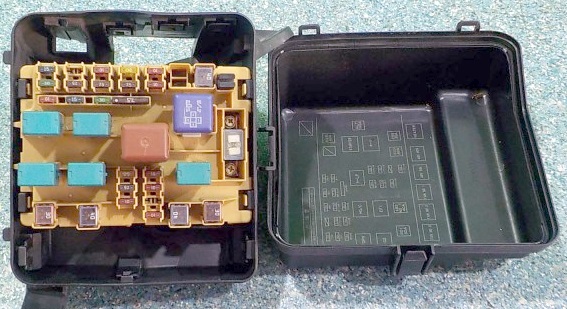

Пример конструкции блока под капотом для Toyota Vista Ardeo SV50
Вариант 1

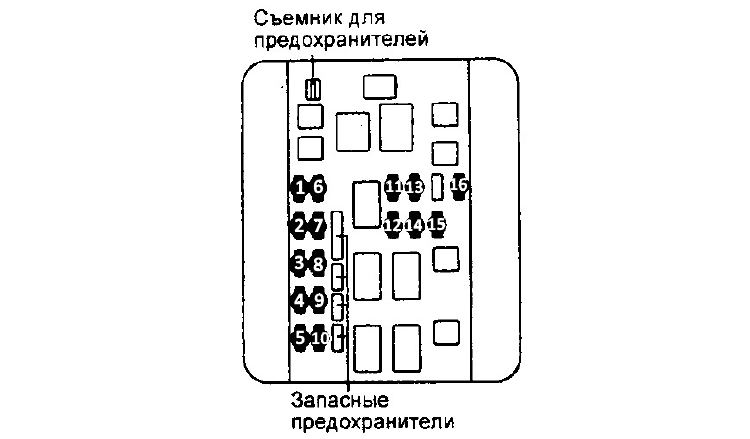

Схема
модели до 04.2000
Обозначение
| 1 | 10A HAZARD — Аварийная сигнализация |
| 2 | 20A EFI — Электронный блок управления двигателем |
| 3 | 10A AM2 — Замок зажигания |
| 4 | 15A THROTTLE — Система электронного управления дроссельной заслонкой |
| 5 | 15A IG2 — Электронный блок управления двигателем |
| 6 | 10A HORN — Звуковой сигнал |
| 7 | 7,5A ALT SENSING — Генератор |
| 8 | 7,5/15A EFI №1 — Электронный блок управления двигателем |
| 9 | 7,5A AIR BAG-B — Система подушек безопасности (SRS) |
| 10 | CUT |
| 11 | 10A HEAD RH — Правая фара ближнего света |
| 12 | 25A ABS №2 — Анти блокировочная система тормозов (ABS) |
| 13 | 10A HEAD LH — Левая фара ближнего света |
| 14 | 7,5A EFI №2 — Электронный блок управления двигателем |
| 15 | 10A HEAD RH — Правая фара дальнего света |
| 16 | 10A HEAD LH — Левая фара дальнего света |
Вариант 1

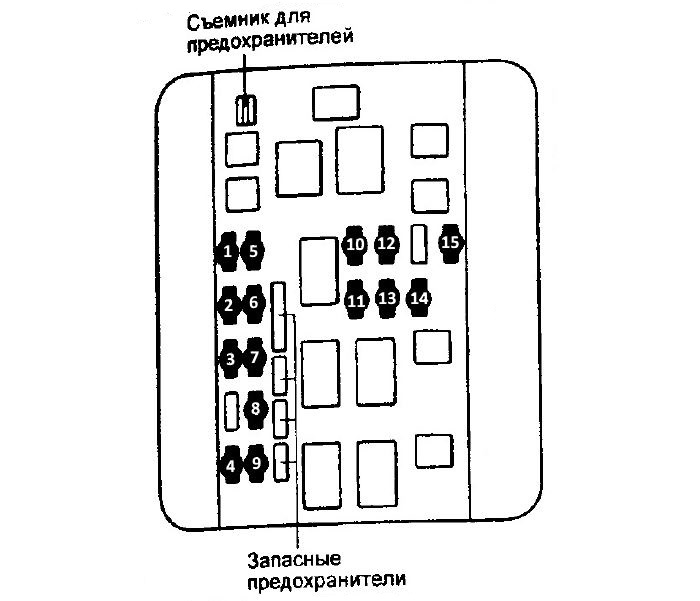

Схема
модели c 04.2000
Назначение
| 1 | 10A HAZARD — Аварийная сигнализация |
| 2 | 20A EFI — Электронный блок управления двигателем |
| 3 | 10A AM2 — Замок зажигания |
| 4 | 15A IG2 — Электронный блок управления двигателем |
| 5 | 10A HORN — Звуковой сигнал |
| 6 | 7,5A ALT SENSING — Генератор |
| 7 | 7,5/15A EFI №1 — Электронный блок управления двигателем |
| 8 | 7,5A AIR BAG-B — Система подушек безопасности (SRS) |
| 9 | CUT |
| 10 | 10A HEAD RH — Правая фара ближнего света |
| 11 | 25A ABS №2 — Антиблокировочная система тормозов (ABS) |
| 12 | 10A HEAD LH — Левая фара ближнего света |
| 13 | 7,5A EFI №2 — Электронный блок управления двигателем |
| 14 | 10A HEAD RH — Правая фара дальнего света |
| 15 | 10A HEAD LH — Левая фара дальнего света |

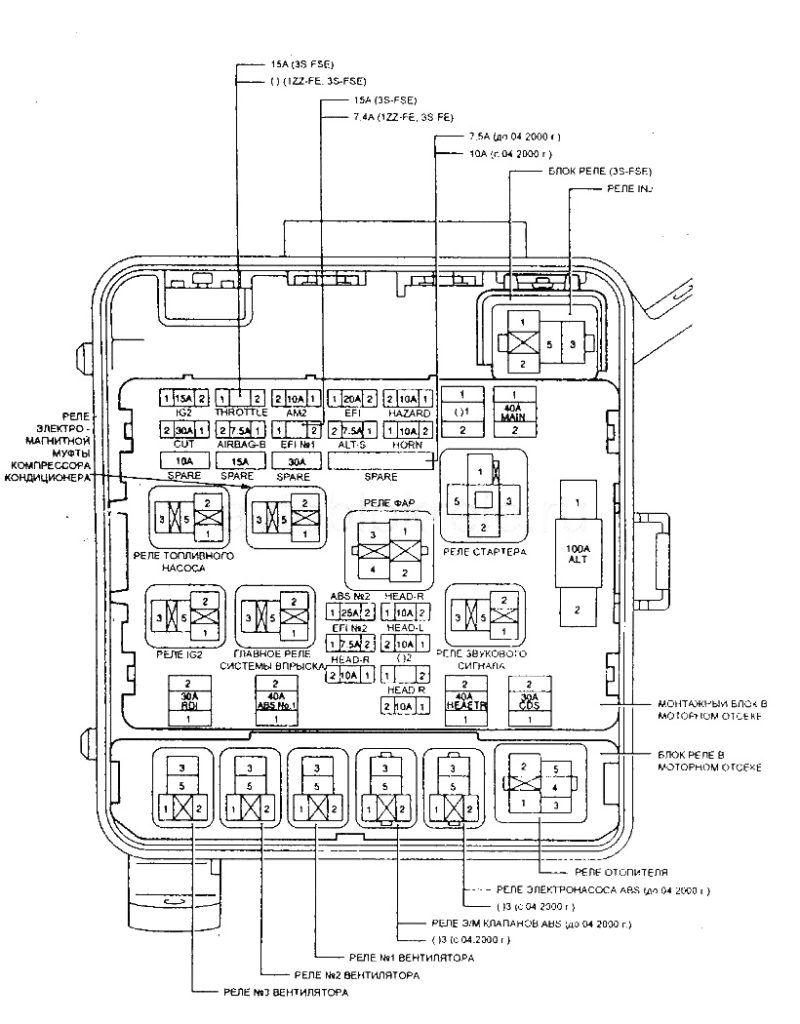

Реле в моторном отсеке
Если есть дополнения по предохранителям или реле Toyota Vista Ardeo SV50, поделитесь в комментариях.
