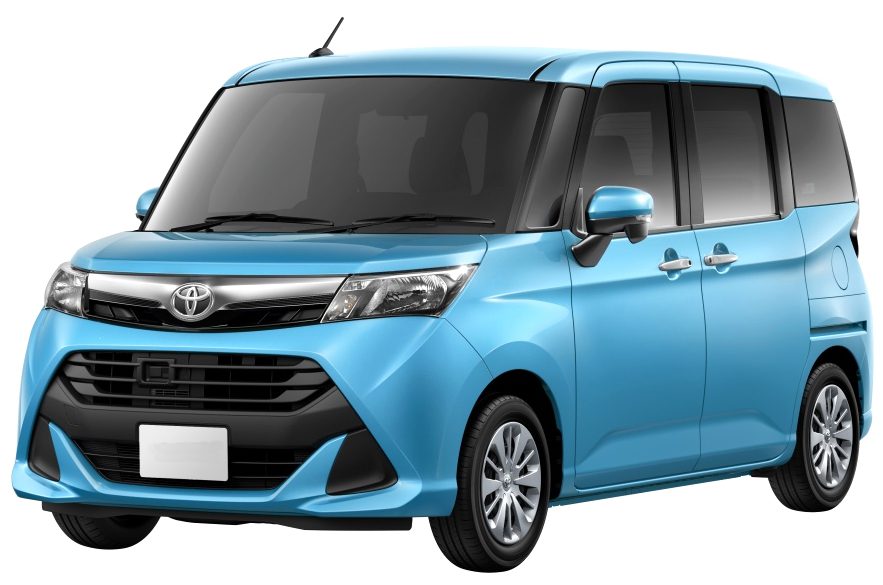

Toyota Roomy производилась с 2016 по 2024 год, включая модели 2017, 2018, 2019, 2020, 2021, 2022 и 2023 годов выпуска. В течение этого периода автомобиль подвергся рестайлингу и обновлениям. Кроме того, модель известна под альтернативными именами Toyota Tank и Daihatsu Thor. В этой статье вы найдете подробное описание предохранителей и реле для Toyota Roomy (Tank), включая распиновку схем блоков, фото расположения блоков, примеры исполнения и места установки. Мы также выделим предохранитель, отвечающий за прикуриватель и розетки, для удобства диагностики и замены.
Функции предохранителей и реле могут варьироваться в зависимости от года выпуска, комплектации и уровня электрического оборудования вашего Toyota Roomy.
Расположение блока в салоне
Салонный блок предохранителей
Блок предохранителей в интерьере автомобиля размещен за перчаточным ящиком на стороне переднего пассажира, что обеспечивает легкий доступ для самостоятельной проверки или замены.
Всегда проверяйте назначение предохранителей по схеме на внутренней стороне крышки блока для точного соответствия вашей модели Toyota Tank или Roomy.
Распиновка схемы
Подробное назначение предохранителей
- 7,5A AM2 — Электронная система впрыска топлива (EFI), умный доступ и запуск двигателя (Smart Entry), стартер, многорежимная АКПП Toyota.
- 5A ACC — Управление кузовной электроникой, электрорегулировка зеркал, мультимедийная система, блокировка трансмиссии.
- 10A H-LP RH HI — Правая головная оптика в дальнем свете для Toyota Roomy.
- 5A DOME — Освещение салона, аудиосистема, стабилизация VSC.
- 10A H-LP LH HI — Левая фара (дальний свет), датчики и панель приборов.
- 10А TAIL — Маркерные огни, сигнал о ключе в замке зажигания и выключенном свете.
- 15А DEFOG1 — Электрообогрев заднего стекла и боковых зеркал (первый контур).
- 30A DOOR1 — Центральный замок, электропривод дверей.
- 30A PSD LH — Электропривод левой сдвижной двери в Toyota Tank.
- 30A PSD RH — Электропривод правой сдвижной двери.
- 20A P/W 1 — Передние электрические стеклоподъемники.
- 7,5A ECU-IG NO.1 — Охлаждающий вентилятор двигателя, обогрев заднего стекла, VSC, рулевое управление EPS, кузовная электроника, TPMS, ABS.
- 5A IG1 — Система зажигания и контроль двигателя.
- 10А SEAT HTR — Подогрев передних сидений.
- 5А AM1 — Основное зажигание.
- 15A SOCKET — Прикуриватель, дополнительные розетки 12V в салоне
- 5А BACK UP — Сигнал заднего хода.
- 25А FR WIPER — Передние дворники и омыватель лобового стекла.
- 15A H-LP LH LO — Левая фара ближний свет, корректор фар.
- 20A STR LOCK — Электромагнитная блокировка руля.
- 5А DEFOG2 — Второй контур обогрева стекол и зеркал.
- 7,5A FOG LH — Левая противотуманная фара.
- 7,5A FOG RH — Правая противотуманная фара.
- 10A RR WIPER — Задний дворник.
- 15А WASHER — Система омывателей.
- 15A D/L — Кузовная электроника (Dome Light).
- 15A H-LP RH LO — Правая фара ближний свет, корректор фар.
- 10А ECU-B — Электрозеркала, зарядка АКБ, EFI, ABS, TOYOTA EPS, дверные замки, стеклоподъемники, напоминания о ключах и ремнях, аудио, приборы, оптика, парктроники, климат-контроль.
Блоки в моторном отсеке
Основной блок предохранителей и реле
Под капотом, слева от двигателя, установлен основной блок с предохранителями и реле для Toyota Roomy, обеспечивающий защиту ключевых систем автомобиля.

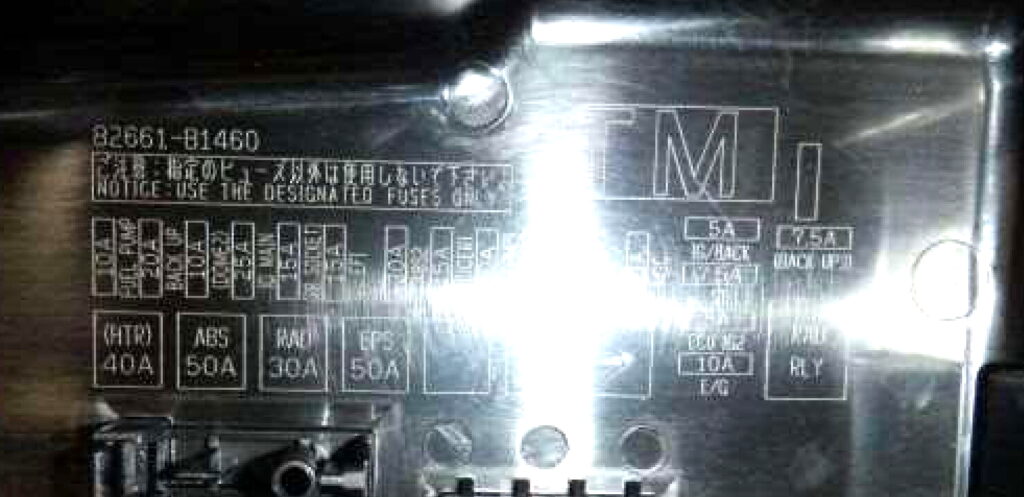

Пример распиновки на крышке блока предохранителей под капотом
Расшифровка функций
- 10A FUEL PUMP — Электробензонасос топливной системы.
- 20А BACK UP — Резервный сигнал заднего хода.
- SOCKET — Дополнительные розетки питания.
- 40А HTR — Электронагреватель климат-системы.
- 50А ABS — Антиблокировочная система тормозов ABS.
- 30A FAN — Электровентилятор радиатора.
- HORN — Клааксон (сигнал).
- 50А ESP — Система стабилизации ESP (VSC).
Дополнительный блок реле
Справа под капотом может быть расположен вспомогательный блок предохранителей и реле для Toyota Tank / Roomy.
Этот блок содержит запасные предохранители и реле, управляющие PTC-элементами обогревателя, а также другими компонентами электрики Daihatsu Thor или Toyota Roomy.
Это все основные сведения по предохранителям и реле. Если у вас есть дополнительные схемы, фото или опыт ремонта электрики Toyota Roomy / Tank, поделитесь в комментариях для обогащения материала.
