Toyota Starlet производилась в пяти поколениях. В этой публикации собрана полезная информация о размещении блоков электронных систем управления, а также подробное описание предохранителей и реле для Toyota Starlet с схемами блоков предохранителей и реле, предназначенных для моделей 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999 годов выпуска, относящихся к 4-му и 5-му поколениям (коды P80 и P90). Особо отметим предохранитель прикуривателя, fuse для зажигания сигарет и cigar lighter fuse Toyota Starlet.
Конструкция блоков и их позиционирование могут варьироваться в зависимости от года производства и комплектации вашего Toyota Starlet.
P80

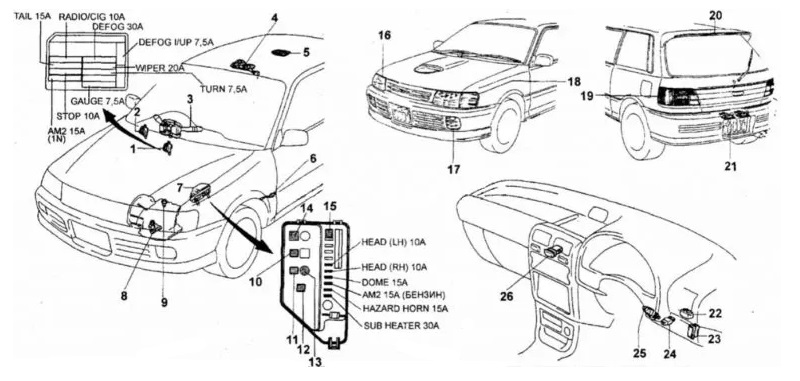

Расположение блоков
Схема
Описание
- монтажный блок №1 (J/B №1)
- блок силовых реле (главное реле и тепловой предохранитель)
- комбинированный переключатель
- лампа местной подсветки
- лампа освещения салона
- концевой выключатель
- монтажный блок №2 (J/B №2)
- выключатель запрещения запуска (АКПП)
- выключатель фонарей заднего хода (МКПП)
- ALT 100А (1N) или ALT 80А (автомобили с бензиновыми двигателями и АКПП)
- АМ1 50А (автомобили с дизельным двигателем и с бензиновыми двигателями и АКПП)
- реле звукового сигнала
- реле дополнительного нагревательного элемента (1N, модификации)
- главное реле двигателя
- АМ1 60А (автомобили с бензиновыми двигателями и МКПП)
- фара
- противотуманная фара
- передний указатель поворота
- задний комбинированный фонарь
- дополнительный стоп-сигнал
- лампа подсветки номерного знака
- реле системы предупреждения о не выключенном освещении
- выключатель противотуманных фар
- реле-прерыватель указателей поворота
- выключатель стоп-сигналов
- выключатель аварийной сигнализации

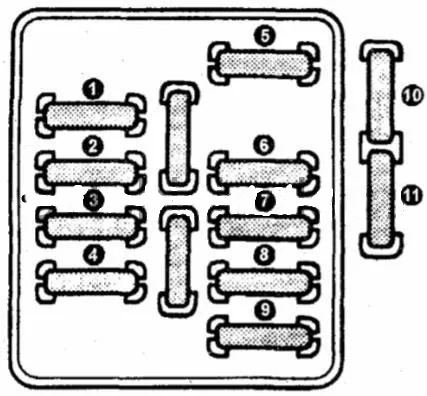

Блок предохранителей в салоне
Схема
Обозначение
| 1 | 10A RADIO CIG (аудиосистема, прикуриватель, электропривод боковых зеркал, часы) |
| 2 | 15A TAIL (подсветка дисплея часов и аудиосистемы) |
| 3 | 10A STOP (сигналы торможения) |
| 4 | 15A АМ2 (контур АМ2 замка зажигания — запуск мотора) |
| 5 | 30A DEFOG (электрообогрев заднего стекла) |
| 6 | 20A WIPER (очистители ветрового и заднего стекол) |
| 7 | 7,5A TURN (сигналы поворота) |
| 8 | 10A А-С (система кондиционирования воздуха) |
| 9 | 7,5A GAUGE (приборная панель, лампы заднего хода, тахометр, блокировка селектора АКПП) |
| 10 | 7,5A DEFOG IDLE-UP (управление двигателем и автоматической трансмиссией) |
| 20A FUEL HTR (блок управления экосистемой выхлопа) | |
| 11 | 15A ECU-IG (TEMS, 4-канальная ABS) |
Предохранитель №1 на 10А отвечает за функционирование прикуривателя в Toyota Starlet P80.

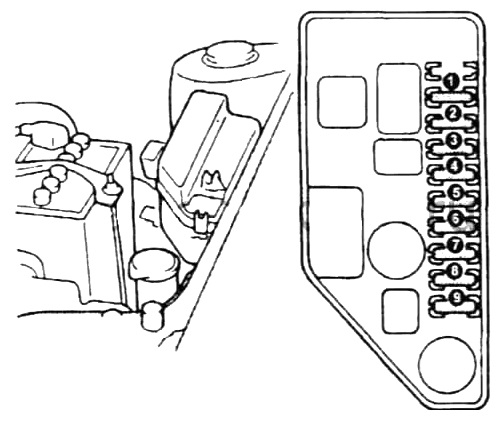

Блок предохранителей и реле под капотом
Вариант 1
Схема
Назначение
| 1 | 20A CONDENCER FAN (вентилятор радиатора кондиционера) |
| 2 | 20A RADIATOR FAN (электровентилятор радиатора) (при наличии ABS 30А) |
| 3 | 30A HITER (система отопления) |
| 4 | 10A HEAD (LH) (левая фара ближнего света) |
| 5 | 10A HEAD (RH) (правая фара ближнего света) |
| 6 | 15A DOME (внутреннее освещение, часы, аудиосистема) |
| 7 | 15A АМ2 (контур АМ2 замка зажигания — запуск двигателя) |
| 8 | 15A HAZARD, HORN (акустическая сигнализация и аварийные огни) |
| 15A EFI (блок управления топливной инжекцией) | |
| 9 | 15A CUB (блок управления карбюратором) |
| 30A SUB HEATOR (вспомогательный обогреватель) |

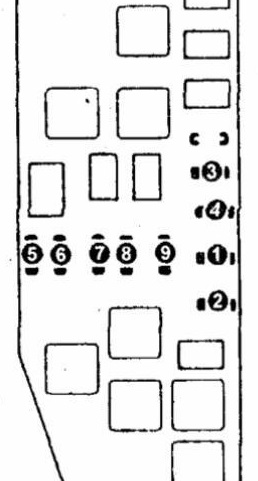

Вариант 2
Схема
Обозначение
| 1 | 10A HEAD (LH) (левая фара ближнего света) |
| 2 | 10A HEAD (RH) (правая фара ближнего света) |
| 3 | 30A РТС (дополнительный обогреватель воздуха) |
| 4 | 10A AIRCON (кондиционер) |
| 5 | 15A EFI (блок управления двигателем) |
| 6 | 15A HAZARD (поворотники и аварийная сигнализация) |
| 7 | 15A АМ2 (контур АМ2 замка зажигания — запуск) |
| 8 | 10A DOME (освещение интерьера) |
| 9 | 5A ALT-S (зарядная система аккумулятора) |
P90

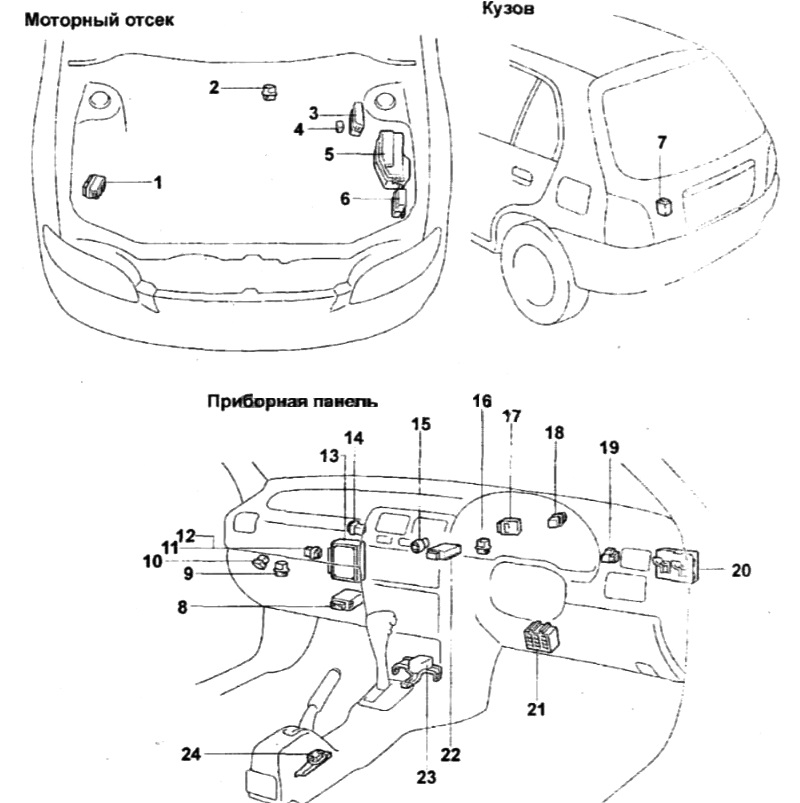

Расположение блоков
Схема
Расшифровка
- реле ABS
- реле свечей накаливания (1N)
- блок реле №3
- реле системы подогрева воздуха на впуске (1N)
- блок реле в моторном отсеке
- блок реле №6
- реле очистителя стекла задней двери
- усилитель кондиционера
- реле габаритов (до 97.12)
- реле топливного насоса (с 97.12)
- реле топливного насоса (до 97.12)
- реле габаритов (с 97.12)
- электронный блок управления двигателем
- реле системы блокировки селектора (с 97.12)
- реле управления при прогреве
- реле противотуманных фар (с 97.12) или реле системы блокировки селектора (до 97.12)
- реле управления замками дверей
- реле-прерыватель указателей поворота
- блок силового реле
- электронный блок управления двигателем
- блок предохранителей
- усилитель кондиционера (кондиционер с автоматическим управлением)
- центральный датчик системы SRS
- датчик замедления

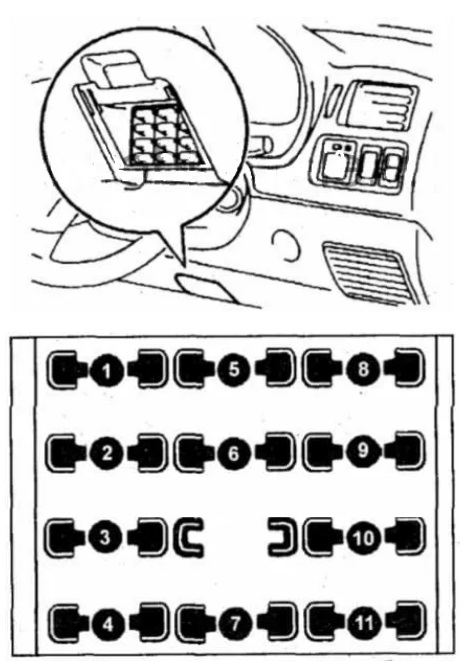

Блок предохранителей в салоне
Схема
Описание
| 1 | 30A DEFOG (электрообогрев заднего стекла) |
| 2 | 7,5A MERT (подсветка приборов, задние габаритные огни) |
| 3 | 7,5A TURN (поворотные сигналы) |
| 4 | 15A RADIO & LIGHTER (аудиосистема, прикуриватель, электропривод зеркал, подушки безопасности) |
| 5 | 20A WIPER (система стеклоочистителей) |
| 6 | 5A ECU-IG (ABS-система) |
| 7 | 5A DEFOG IDLE-UP (управление двигателем и АКПП) |
| 8 | 15A TAIL (противотуманки, габаритные огни, подсветка номерного знака, задний ход, задние фонари) |
| 9 | 10A STOP (тормозные сигналы) |
| 10 | 5A ECU-В (подушки безопасности) |
| 11 | 5A IG (подушки безопасности) |
Предохранитель №4 на 15А обеспечивает работу прикуривателя в модели Toyota Starlet P90.

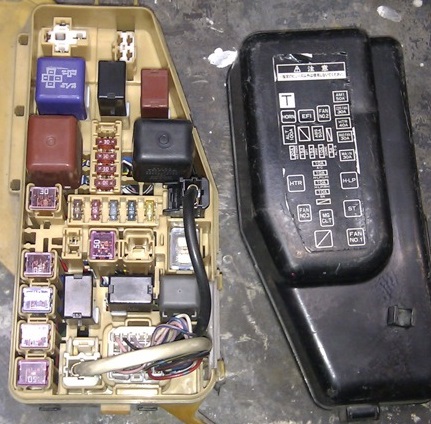

Блок предохранителей и реле под капотом

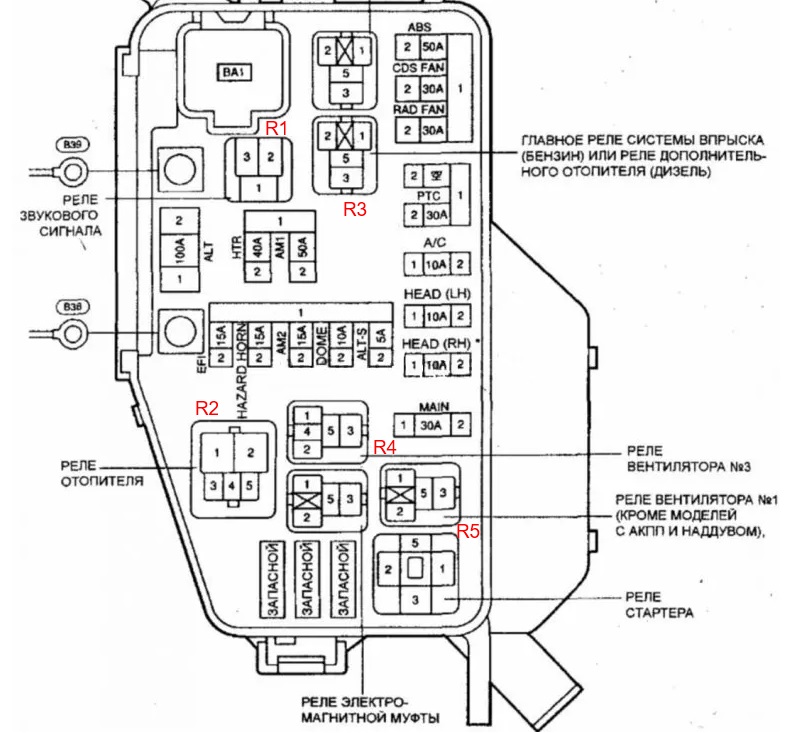

Вариант 1
Реле
- R1 здесь реле звукового сигнала
- R2 реле отопителя
- R3 главное реле
- R4 реле вентилятора
- R5 реле стартера

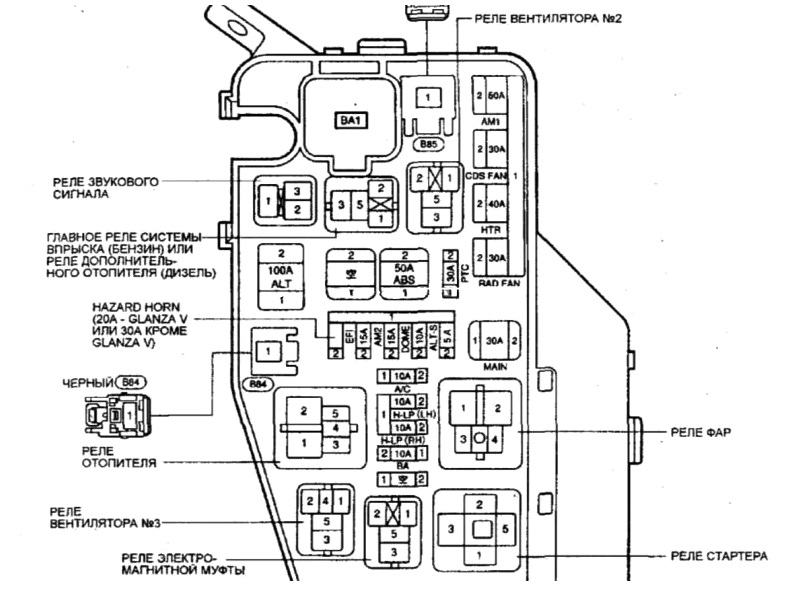

Вариант 2
Схема
