Предохранители и реле Toyota Sprinter

Toyota Sprinter производилась в разнообразных модификациях кузовов, включая Toyota Sprinter Trueno (купе с тремя дверями), Toyota Sprinter Cielo (пятидверный лифтбек), Toyota Sprinter Carib (универсал), Toyota Sprinter Marino (пятидверный хардтоп) и другие варианты. Модель также выпускалась под брендами Geo Prizm и Chevrolet Prizm. В этой статье мы подробно разберем расположение, схемы и назначение предохранителей и реле для Toyota Sprinter 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 годов выпуска. Особое внимание уделим предохранителю прикуривателя, блокам предохранителей в салоне и под капотом, включая ключевые слова вроде «схема предохранителей Toyota Sprinter», «расположение реле Toyota Sprinter» и «замена предохранителей авто».

Положение блоков предохранителей и их функции могут варьироваться в зависимости от года выпуска автомобиля, комплектации и рынка сбыта. Рекомендуем проверять маркировку на крышке вашего блока предохранителей для точности.

Блок предохранителей в салоне

Вариант 1

Эта схема актуальна для кузовов 90, 91–95 серий. Блок предохранителей Toyota Sprinter размещен под приборной панелью на водительской стойке, за защитной панелью.

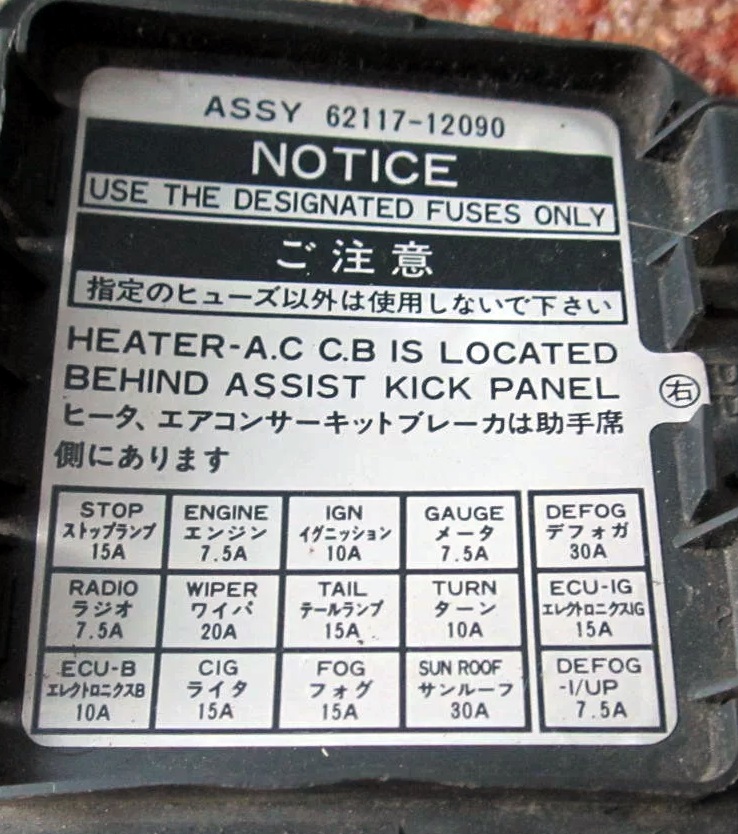

Диаграмма с крышки блока. Вариант 1.

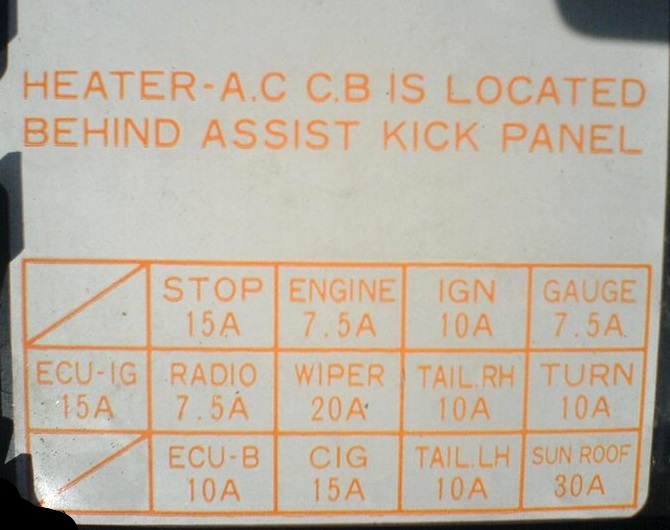

Диаграмма с крышки блока. Вариант 2.

Подробное назначение предохранителей

• ECU-IG — электронный контроль впрыска топлива, кондиционирование воздуха
• STOP — стоп-сигналы
• RADIO — аудиосистема, электрорегулировка зеркал
• ECU-B — задний противотуманный фонарь
• ENGINE — зарядка батареи, подогрев мотора
• WIPER — дворники и омыватели стекол, фар
• CIG — прикуриватель Toyota Sprinter, цифровые часы
• IGN — зарядка аккумулятора, индикатор заряда, EGR-система, вентилятор двигателя, подогрев свечей
• TAIL — габаритные огни, подсветка номера, приборная панель
• GAUGE — панель приборов, индикаторы, эконометр, задний ход, кондиционер, обогрев стекла, стеклоподъемники, центральный замок
• TURN — поворотники, аварийка
• SUNROOF — электролюк

Предохранитель прикуривателя в Toyota Sprinter маркируется как CIG.

Вариант 2

Схема подходит для кузовов 100, 101. Блок предохранителей установлен под панелью на водительской стороне, у педалей.

Иллюстрация блока предохранителей в салоне

Диаграмма блока

Функции предохранителей

Версия с правым рулем

1	15А FOG — противотуманные фары
2	10А IGN — зажигание
3	15А STOP — стоп-сигналы
4	30А DEFOG — обогреватель стекла
5	20А CIG & RADIO  — прикуриватель, магнитола, зеркала
6	10А ECU-В — АБС, электро пита­ние центрального замка
7	10А TURN — указатели поворота
8	10А GAUGE  — приборы
9	15А TAIL — габариты
10	7,5А DEF-I/UP  — повышение частоты вращения холостого хода при включении обог­ревателя стекла
11	15А ECU-IG — электроника трансмиссии, АБС, замок системы управления (АКПП)
12	20А WIPER — стеклоочистители

Версия с левым рулем

1	15А FOG — противотуманные фары
2	10А IGN — зажигание
3	15А STOP — стоп-сигналы
4	20А SEAT HTR — обогреватель сидений
5	20А CIG & RADIO  — прикуриватель, магнитола, зеркала
6	10А ECU-В — АБС, электро пита­ние центрального замка
7	10А TURN — указатели поворота
8	10А GAUGE  — приборы
9	10/15А TAIL — габариты
10	7,5А DEF-I/UP  — повышение частоты вращения холостого хода при включении обог­ревателя стекла
11	15А ECU-IG — электроника трансмиссии, АБС, замок системы управления (АКПП)
12	20А WIPER — стеклоочистители

Предохранитель прикуривателя — номер 5, номинал 20А в Toyota Sprinter.

Расшифровка реле

• a — POWER — стеклоподъемники, люк, центральный замок
• b — FOG — противотуманные фары
• с — FLASHER — реле-прерыватель
• A — DEFOG — обогрев стекла
• B — TAIL — габариты

Вариант 3

Схема для кузовов 110, 111. Блок предохранителей Toyota Sprinter расположен в нижней части торпедо.

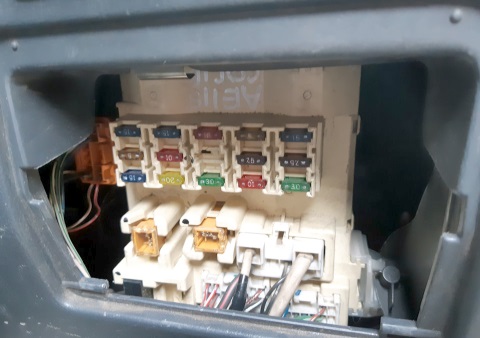

Фото-иллюстрация

Диаграмма блока

Описание функций

1	15А FOG — Противотуманные фары
2	15А STOP — Стоп-сигналы, система впрыска топлива, анти- блокировочная система тормозов, система бло­кировки переключения
3	10А ECU -IG — Антиблокировочная система тормозов
4	5А STARTER — Стартер
5	15А LIGHTER — Прикуриватель, часы, электропривод зеркал, магнитола
6	5А ECU -B — Электронная система управления дизельным двигателем
7	10А METER — Комбинация приборов
8	7,5А TURN — Указатели поворотов, аварийная сигнализация
9	7,5А IGNITION — Система зарядки аккумуляторной батареи, сис­тема впрыска топлива
10	15А TAIL — Задние фонари, задние габариты, подсветка номерного знака, комбинации приборов и ау­диосистемы
11	20А WIPER — Стеклоочистители и омыватель
12	30А DEFOG — Обогреватель заднего стекла
13	10А IDLE-UP — Система повышения частоты вращения холосто­го хода
14	30А DOOR — Центральный замок

Предохранитель прикуривателя — номер 5, номинал 15А в Toyota Sprinter.

Блок предохранителей под капотом

Главный блок с предохранителями и реле Toyota Sprinter расположен под капотом слева от двигателя.

Вариант 1

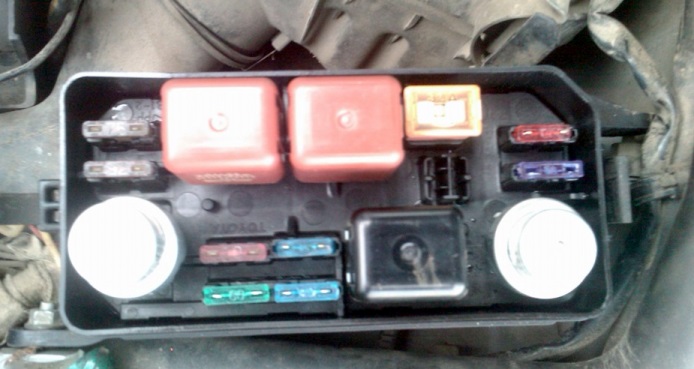

Фото-иллюстрация

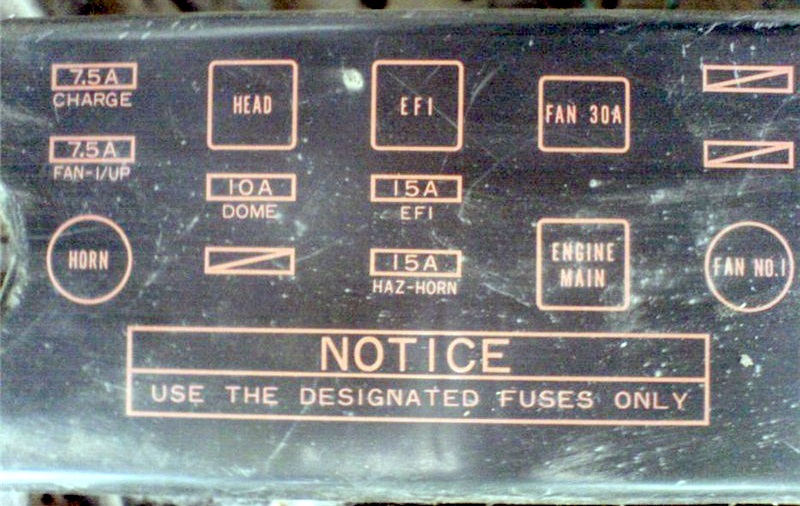

Диаграмма с крышки блока

Расшифровка

• CHARGE 7,5A — зарядка аккумулятора, индикатор заряда, стартер
• FAN-I/UP 7,5A — предпусковой подогрев двигателя, стартер
• HORN — реле клаксона
• HEAD — реле главных фар
• DOME 10A — dome-свет, индикаторы дверей, багажник
• EFI 15A — впрыск топлива
• HAZ-HORN 15A — аварийка, сигнал
• FAN 30A — охлаждение двигателя, вентилятор
• FAN NO.1 — реле вентилятора

Вариант 2

Диаграмма с крышки

Диаграмма

Назначение

а	30А АМ2 — цепь АМ2 замка зажигания (выводы IG2, ST2)
b	30А FAN — вентилятор радиатора
с	40А АМ1 — цепь вывода АМ1 замка зажигания (выводы ACC, IG1, ST1),80А GLOW (дизельные) — свечи
d	80/100А ALT (бензин) — зарядка АКБ, АМ1 (дизельные), АМ1 (2Е)
е	50А ABS — АБС
1	20А DOME — электропривод и освещение в салоне
2	20А HA7-HORN — аварийная сигнализация, звуковой сигнал
3	7,5А FAN-I/UP — повышение холостого хода
4	7,5А ALT-S  — зарядка
5	7,5A Spare — запасной
6	15А Spare — запасной
7	20А Spare — запасной
8	15А HEAD (RH) — правые фары
9	15А HEAD (LH) — левые фары
10	15А EFI F-HTR — подача топлива
A	HORN — Реле сигнала
B	FAN — Реле вентилятора охлаждения
С	E/G-MAIN — Главное реле
D	HEAD — Реле фар
E	EFI — Реле двигателя

Вариант 3

Диаграмма

Защищаемые цепи

1	5А ALT-S — Система зарядки
2	10А HEAD (RH-UPR) — Правая фара (DRL — дневные ходовые огни)
3	15А EFI — 4A-FE, 5A-FE, 7A-FE, 4E-FE: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
	15А F-HTR — 2C-E: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
4	10А HORN — Звуковой сигнал, противоугонная система
5	10А HAZARD — Аварийная сигнализация, указатели поворота
6	15А AM2 — Система запуска, предохранители: ”ST”, ”IGN”
7	—
8	10А HEAD (LH-UPR) — Левая фара (DRL — дневные ходовые огни)
9	15А DOME — Аудиосистема, освещение салона, персональное освещение, освещение багажного отсека, часы, дневные ходовые огни, противоугонная система
10	—
11	—
12	—
13	—
14	50А AM1 — Предохранители: ”CIG”, ”TURN”, ”GAUGE”, ”ECU−IG”, ”WIP”
15	30А FAN — Вентилятор системы охлаждения
	30А RDI — Вентилятор системы охлаждения
16	40А MAIN — Система запуска, предохранители: ”HEAD (LH) или HEAD (LH−UPR), ”HEAD (RH) или HEAD (RH−UPR), ”HEAD LH−Lo” и ”HEAD RH−LO»
17	100А ALT — Предохранители: ”RDI”, ”CDS”, ”AM1”, ”POWER”, ”D/L”, ”TAIL”, OBD, ”FOG”, ”ECU−B”, ”STOP”, ”DEF”, ”HTR”
18	50А ABS — АБС

Описание реле

R1	Блок управления двигателем (ENGINE MAIN)
R2	4A-FE, 5A-FE, 7A-FE, 4E-FE: Блок управления двигателем (EFI) 2C-E: Подогрев топлива (F-HTR)
R3	Фары (HEAD)
R4	Стартер (ST)
R5	Звуковой сигнал
R6	Вентилятор системы охлаждения (FAN NO.1)

Некоторые компоненты могут быть размещены отдельно от основных блоков.

Если схемы не соответствуют вашей модели или требуется дополнительная информация по предохранителям Toyota Sprinter, обратитесь к специализированным ресурсам.
