Toyota Sienta второго поколения производилась в 2015–2021 годах под индексом P170. За этот период автомобиль прошел обновление экстерьера и интерьера. В этой статье мы разберем распиновку предохранителей и реле Toyota Sienta 2, включая схемы блоков, их расположение в автомобиле и иллюстрации. Особое внимание уделим предохранителю, отвечающему за розетку прикуривателя и другие электрические цепи.
Функции предохранителей и реле могут варьироваться в зависимости от года выпуска и комплектации вашего Toyota Sienta. Рекомендуем проверять с официальными схемами.
Блок предохранителей в салоне
В интерьере автомобиля основной блок предохранителей размещен слева от водителя, под торпедо. Чтобы добраться до него, снимите пластиковую крышку для доступа к электрическим цепям Toyota Sienta 2.

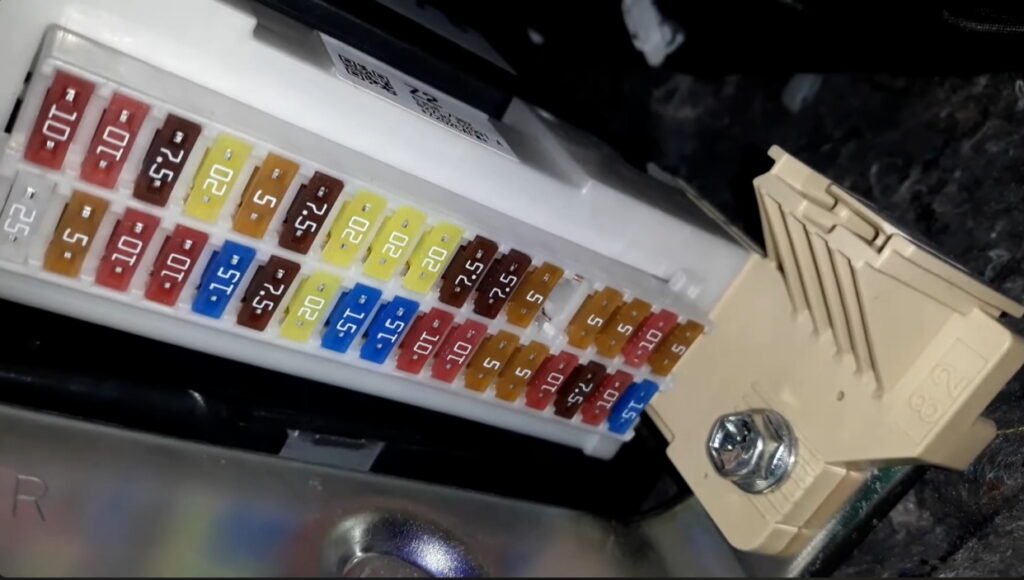

Иллюстрация расположения
Всегда сверяйтесь с маркировкой на крышке блока предохранителей для точного определения функций в вашей модели Toyota Sienta.

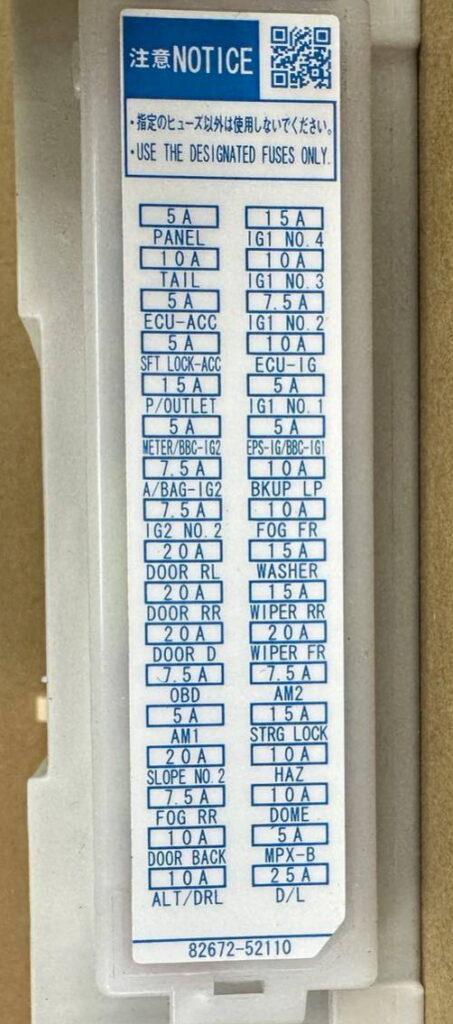

Схема блока в салоне
Расшифровка предохранителей
| P/OUTLET | Розетка прикуривателя и вспомогательное питание |
| OBD | Система диагностики OBD |
| STOP | Стоп-сигналы, ЭБУ впрыска топлива, верхний стоп-сигнал, ABS, VSC, контроль трансмиссии |
| FOG RR | Задний противотуманный фонарь, приборы и индикаторы |
| D/L NO.3 | Центральный замок дверей |
| S/ROOF | Электрическая панорамная крыша |
| FOG FR | Передние противотуманные фары, датчики и панель приборов |
| AM1 | Реле зажигания IG1, реле ACC |
| D/L NO.2 | Блокировка задних дверей, центральный замок |
| DOOR NO.2 | Электростеклоподъемники |
| DOOR R/R | Правый задний стеклоподъемник |
| DOOR R/L | Левый задний стеклоподъемник |
| WASHER | Омыватель лобового стекла |
| WIPER NO.2 | Очистители ветрового стекла |
| WIPER RR | Задний стеклоочиститель |
| WIPER NO.1 | Основные дворники |
| CIG | Выход питания для аксессуаров |
| ACC | Зеркала, аудиосистема, ЭБУ кузова, часы, зарядка, розетки, stop-start, мультимедиа |
| SFT LOCK-ACC | Контроль блокировки трансмиссии |
| TAIL | Габаритные огни, номерной знак, передние и задние ПТФ |
| PANEL | Подсветка панели, приборов, бардачка, ЭБУ кузова |
| WIPER-S | Система старт-стоп |
| ECU-IG NO.1 | Вентилятор радиатора, AFS, зарядка, ABS, VSC |
| ECU-IG NO.2 | Задний ход, впрыск топлива, аудио, AFS, парктроники |
| ECU-IG NO.3 | Впрыск топлива, зеркало, трансмиссия, омыватель фар, аудио, AFS, панорамная крыша, омыватель, TPMS |
| HTR-IG | Кондиционер, обогрев заднего стекла, stop-start |
| ECU-IG NO.4 | ЭБУ кузова, индикатор ремня, отключение SRS, зеркала, парктроники |
| ECU-IG NO.5 | EPS рулевое управление, stop-start |
| IGN | Smart Entry & Start, впрыск топлива, блокировка руля |
| S/HTR | Обогрев сидений |
| METER | Приборная панель, stop-start |
| A/BAG | Система SRS подушек безопасности |
Предохранитель для прикуривателя и розетки в Toyota Sienta 2 маркирован как P/OUTLET. Это ключевой элемент для диагностики электрики.
На боковой стороне блока могут быть установлены дополнительные 30А предохранители для приводов сидений и стеклоподъемников в зависимости от комплектации.
Блоки предохранителей под капотом

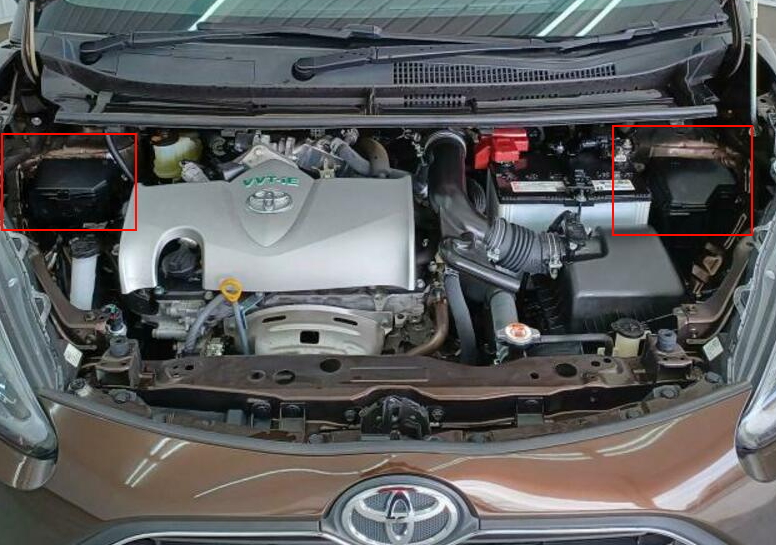

В двигательном отсеке Toyota Sienta 2 расположены два блока с предохранителями и реле для защиты высокомощных цепей.
Основной блок в моторном отсеке

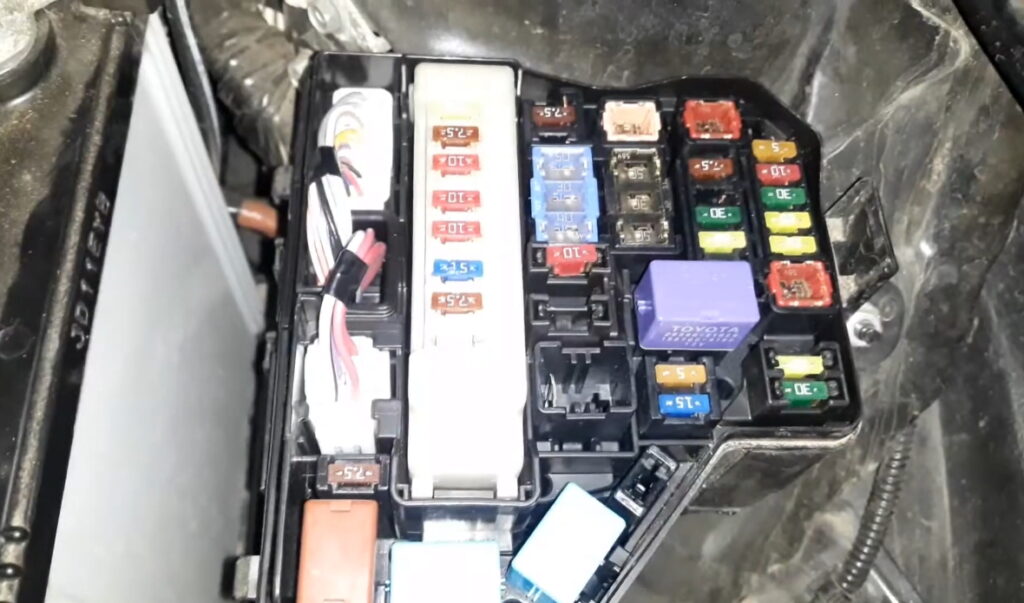

Этот блок размещен слева, вблизи аккумулятора, для удобного доступа к основным электрическим системам Toyota Sienta.
Схема основного блока
Описание функций
| ECD MAIN | ЭБУ впрыска топлива, EFI NO.2, EFI NO.3 |
| EFI NO.3 | Система электронного впрыска |
| HORN | Гудок |
| EFI NO.2 | Stop-start, впрыск топлива |
| IG2 | Smart Entry, впрыск, MMT, SRS, рулевая блокировка, стопы, stop-start |
| IGN | Электронный впрыск |
| MET | Приборы, stop-start |
| PWR HTR | *2 PTC-обогреватель, впрыск топлива |
| EPS | Электроусилитель руля |
| ABS NO.2 | ABS, VSC-TRAC |
| DEF | Обогрев заднего стекла, ID/UP, MIR-HTR |
| SPARE | Резервный предохранитель |
| PTC | PTC-обогрев |
| HTR | Кондиционер |
| H-LP CLN | — |
| RDI FAN | Вентилятор системы охлаждения |
| ABS NO.1 | ABS, VSC |
| BBC | Stop-start система |
| ST | Стартер |
| AMP | Аудиосистема |
| D/L NO.2 | Центральный замок |
| D.C.C. | DOME, ECU-B NO.1 |
| STR LOCK | Блокировка руля |
| ECU-B NO.1 | ЭБУ кузова, Smart Entry |
| DOME | Салонное освещение, аудио, VSC |
| ETCS | Электронный дроссель впрыска |
| HAZ | Аварийная сигнализация |
| AM2 | Впрыск, Smart Entry, stop-start, стартер, MMT |
| ECU-B NO.2 | Приборы, замки, дистанционка, stop-start, Smart Entry, MMT, кондиционер |
| R/I | EFI MAIN, ECD MAIN, EFI NO.2, EFI NO.3, IG2, IGN, MET, HORN |
| SPARE | Резервный |
| MIR-HTR | Обогрев боковых зеркал |
| ID/UP | Иммобилайзер, впрыск топлива |

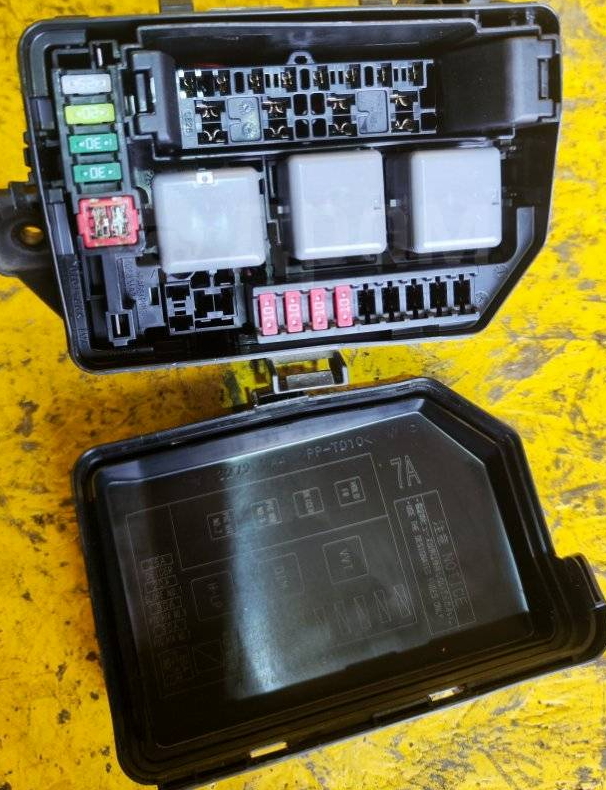

Дополнительный блок реле
Распиновка дополнительных элементов
| S-HORN | Сигнал клаксона |
| H-LP MAIN | Основное освещение фар |
| MMT | Многорежимная трансмиссия |
| H-LP RH HI | Дальний свет правой фары |
| H-LP LH HI | Дальний свет левой фары, индикация |
| H-LP RH LO | Ближний свет правой фары |
| H-LP LH LO | Ближний свет левой фары, корректор фар |
На клемме плюса аккумулятора могут быть предусмотрены мощные предохранители в форме плавких вставок для защиты от перегрузок.
Если вы заметили неточность или хотите предложить дополнения по схемам предохранителей Toyota Sienta 2, оставьте отзыв в комментариях.
