Предохранители и реле Toyota Sienna 4-го поколения

Toyota Sienna 4-го поколения, известная также под кодом LH40, производилась в 2020–2026 годах, включая модели 2021, 2022, 2023, 2024 и 2025 годов. За период выпуска автомобиль претерпел несколько обновлений. В этой статье мы подробно разберем предохранители и реле Toyota Sienna 4, включая схемы блоков предохранителей, их расположение в автомобиле, а также укажем на предохранитель для прикуривателя и розетки. Полезная информация о схемах предохранителей Тойота Сиенна поможет в диагностике и ремонте.

Функции предохранителей и реле в Toyota Sienna могут варьироваться в зависимости от года выпуска, региона и комплектации вашего транспортного средства.

Расположение блока предохранителей в салоне

В интерьере Toyota Sienna блок предохранителей установлен слева под приборной панелью. Чтобы получить доступ, снимите защитную крышку блока предохранителей Тойота Сиенна.

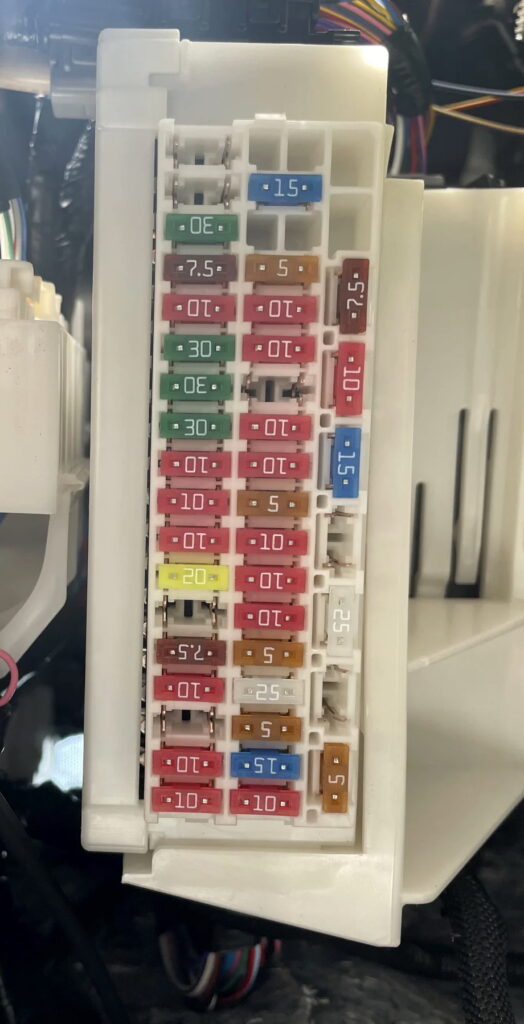

Внешний вид самого блока предохранителей выглядит примерно следующим образом.

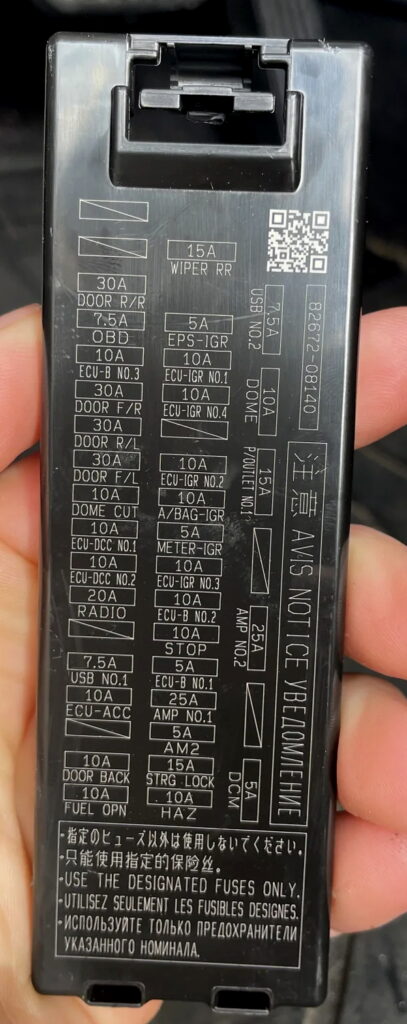

Проверяйте схемы предохранителей Toyota Sienna по маркировке на крышке вашего блока.

Расшифровка предохранителей

A/BAG-IGR	SRS
AM1	Источник питания
AM2	Система доступа и запуска, гибридная система, иммобилайзер, электропривод задней двери, контроль трансмиссии, стартер, замок рулевого колеса, stop-start система, дистанционный контроль дверей
BKUP LP	ABS, аудиосистема, камера заднего вида, задние фонари, мониторинг слепых зон, hill hold control, приборная панель, CVT индикатор, адаптивный круиз-контроль, электронный ручник, ECU, дворники лобового стекла, помощь на подъеме, навигация, камера 360, парктроник, камера салона, задние дворники, телематика, Toyota parking assist, TRC, VSC
D/L	Центральный замок, система доступа, иммобилайзер, стартер, рулевой замок, дистанционный контроль
DCM	Аудиосистема, навигация, камера заднего вида, телематика
DOME	Подсветка салона
DOME CUT	Интерьерное освещение, электропривод багажника
DOOR BACK	Открытие багажника, доступ и запуск, иммобилайзер, стартер, рулевой замок, дистанционный контроль
DOOR DBL/L	Двухсторонний замок
DOOR F/L	Левый передний стеклоподъемник
DOOR F/R	Правый передний стеклоподъемник
DOOR R/L	Левый задний стеклоподъемник
DOOR R/R	Правый задний стеклоподъемник
ECU-ACC	ABS, аудио, камера заднего вида, hill hold, приборы, CVT индикатор, электронный ручник, ECU, hill start assist, CAN-шина, навигация, камера 360, авто-зеркало, stop-start, телематика, TRC, VSC, беспроводная зарядка
ECU-B NO.1	ABS, hill hold control, электронный ручник, доступ/запуск, hill start assist, гибрид, иммобилайзер, CAN, стеклоподъемники, контроль трансмиссии, стартер, рулевой замок, TPMS, TRC, VSC, дистанционный контроль
ECU-B NO.2	ABS, климат-контроль, авто-дальний свет, авто-свет, hill hold, зарядка, дверной замок, downhill assist control, электронный ручник, доступ/запуск, фары, hill start assist, гибрид, иммобилайзер, авто-выкл света, подсветка фар, стеклоподъемники, контроль трансмиссии, стартер, рулевой замок, stop-start, TRC, VSC, дистанционный контроль
ECU-B NO.3	Источник энергии
ECU-DCC NO.1	Парковочный ассистент, авто-дальний, авто-свет, слепые зоны, адаптивный круиз, передние ПТФ, дворники, фары, корректор фар, габариты, LKA, авто-выкл света, подсветка, доп. разъем ПТФ, камера 360, парктроник, задние ПТФ, задние дворники, фары, parking sensor, поворотники/аварийка
ECU-DCC NO.2	ABS, парковочный ассистент, климат, аудио, авто-дальний, авто-свет, багажник, камера заднего хода, слепые зоны, hill hold, зарядка, приборы, CVT индикатор, дверной контроль, двухсторонний замок, downhill assist, адаптивный круиз, электронный ручник, ECU, доступ/запуск, EPS, передние ПТФ,
ECU-IGR NO.1	ABS, парковочный ассистент, авто-дальний, авто-свет, слепые зоны, hill hold, приборы, CVT индикатор, адаптивный круиз, электронный ручник, ECU, передние ПТФ, дворники, фары, корректор фар, hill start assist, гибрид, подсветка, LKA, авто-выкл света, подсветка, доп. разъем ПТФ, камера 360, парктроник, электропривод багажника, PCS, задние ПТФ, задние дворники, контроль трансмиссии, стартер, задние фары, TPMS, parking sensor, TRC, поворотники/аварийка, PDA, VSC
ECU-IGR NO.2	ABS, климат, аудио, авто-зеркало, авто-дальний, авто-свет, багажник, камера заднего хода, hill hold, приборы, дверной замок, двухсторонний замок, downhill assist, адаптивный круиз, электронный ручник, доступ/запуск, передние ПТФ, дворники, фары, hill start assist, подсветка, иммобилайзер, интерьерное освещение, key reminder, LKA, авто-выкл света, подсветка, CAN, навигация, доп. разъем ПТФ, электропривод багажника, стеклоподъемники, PCS, задние ПТФ, камера заднего вида, задние дворники, авто-зеркало, seat belt warning, SRS, стартер, рулевой замок, stop-start, фары, телематика, theft deterrent, TPMS, TRC, VSC, лобовые дворники, дистанционный контроль
ECU-IGR NO.3	ABS, hill hold, downhill assist, электронный ручник, hill start assist, TRC, VSC
ECU-IGR NO.4	Stop-start система
EPS-IGR	Парковочный ассистент, EPS, парктроник, Toyota parking sensor
HAZ	Приборы, доступ/запуск, иммобилайзер, электропривод багажника, стартер, рулевой замок, поворотники/аварийка, дистанционный контроль
HTR	Климат-контроль
IDLE UP	CVT индикатор, ECU
METER-IGR	ABS, парковочный ассистент, климат, аудио, авто-дальний, авто-свет, багажник, камера заднего хода, слепые зоны, hill hold, зарядка, приборы, CVT индикатор, downhill assist, адаптивный круиз, электронный ручник, ECU, доступ/запуск, EPS, передние ПТФ, фары, hill start assist, гибрид, подсветка, иммобилайзер, key reminder,
MIR HTR	Обогрев зеркал, задний дефростер
OBD	DLC3
P/OUTLET NO.1	Прикуриватель и розетка
P/SEAT D	Электропривод сидений
RADIO	Аудиосистема, камера заднего вида, навигация, камера салона, телематика
SFT LOCK-ACC	Shift lock
STOP	ABS, hill hold, CVT индикатор, downhill assist, адаптивный круиз, электронный ручник, ECU, доступ/запуск, hill start assist, гибрид, иммобилайзер, PCS, контроль трансмиссии, shift lock, стартер, рулевой замок, stop-start, стоп-сигналы, TRC, VSC, дистанционный контроль
STRG LOCK	Доступ/запуск, иммобилайзер, стартер, рулевой замок, дистанционный контроль
TOWING	Доп. разъем для towing
USB NO.1	Резетка, USB
WIPER RR	Лобовые дворники, задние дворники

Предохранитель P/OUTLET NO.1 отвечает за функционирование прикуривателя в Toyota Sienna.

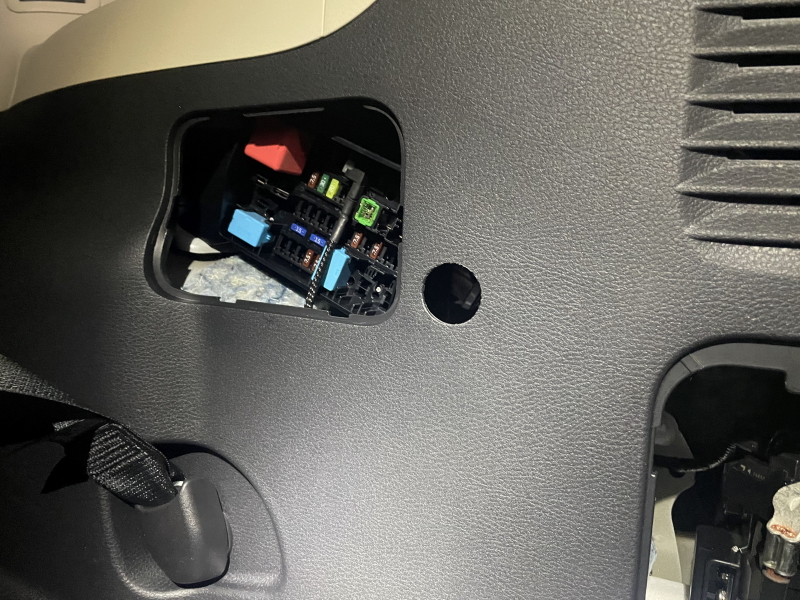

Рядом с основным блоком могут размещаться дополнительные 30А предохранители, такие как для электроприводов сидений или стеклоподъемников. Кроме того, в багажном отделении салона предусмотрен вспомогательный блок предохранителей и реле для Toyota Sienna 4.

Блок предохранителей в моторном отсеке

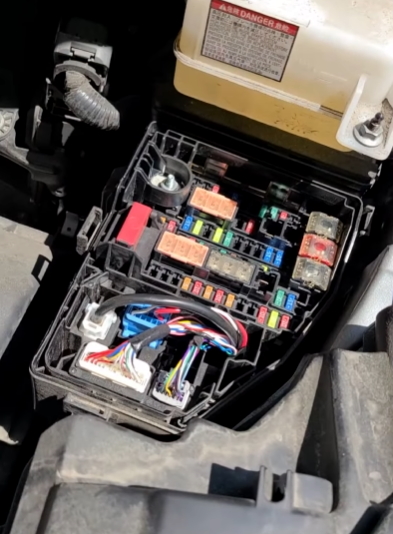

В подкапотном пространстве блока предохранителей и реле Тойота Сиенна расположен слева от двигателя и защищен крышкой для удобства доступа.

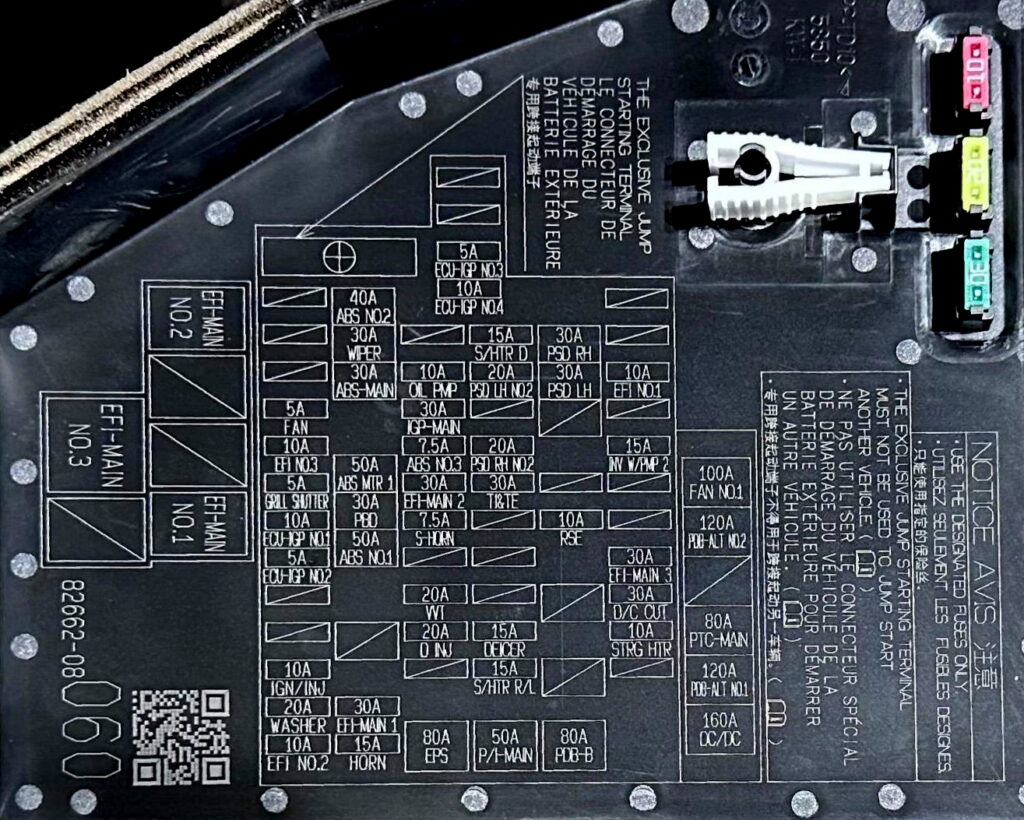

Диаграмма блока

Расшифровка

A/F HTR	CVT индикатор, ECU
ABS NO.1	ABS, hill hold, электронный ручник, hill start assist, TRC, VSC
ABS NO.2	ABS, hill hold, электронный ручник, hill start assist, TRC, VSC
BATT-S NO.1	Зарядка, stop-start
BBC NO.1	Stop-start система
BBC NO.2	Stop-start система
D INJ	CVT индикатор, ECU
D/C CUT	Источник питания
D/C CUT	Источник питания
ECU-IGP NO.1	CVT индикатор, ECU
ECU-IGP NO.2	Shift lock
ECU-IGP NO.3	ABS, климат, CVT индикатор, адаптивный круиз, ECU, рулевой подогрев, hill start assist, иммобилайзер, зеркальный подогрев, CAN, задний дефростер, сиденья подогрев, stop-start, стоп-сигналы, TRC, VSC
EFI NO.1	CVT индикатор, ECU
EFI NO.2	Радиаторный вентилятор, CVT индикатор, ECU
EFI NO.3	CVT индикатор, ECU, stop-start
EFI NO.4	CVT индикатор, ECU
EFI NO.5	CVT индикатор, ECU
EFI-MAIN NO.1	Радиаторный вентилятор, CVT индикатор, ECU
EFI-MAIN NO.2	CVT индикатор, ECU
EFI-MAIN NO.3	CVT индикатор, ECU
EPS	EPS
FAN NO.1	Радиаторный вентилятор
HORN	Гудок, иммобилайзер
IGP-MAIN	Источник питания
IGP-MAIN	Источник питания
INJ	CVT индикатор, ECU, зажигание
INP STD NO.1-1	Климат, CVT индикатор, ECU, габариты, зеркальный подогрев, задние ПТФ, задний дефростер, авто-зеркало, сиденья подогрев, задние фонари
PTC HTR	Климат-контроль
R/B ALT	Источник питания
ST NO.1	Доступ/запуск, иммобилайзер, стартер, рулевой замок, stop-start, дистанционный контроль
STD P/I NO.1	Авто-дальний, авто-свет, передние ПТФ, фары, корректор фар, габариты, авто-выкл света, подсветка, доп. разъем ПТФ, задние фонари
PSD	Сдвижные двери
SUB R/B BATT	Источник питания
TOWING-B	Доп. разъем для буксировки
WASHER	Лобовые дворники/омыватель, задние дворники/омыватель
WIPER	Лобовые дворники/омыватель, задние дворники/омыватель
H-LP RH	Правая фара, омыватель правой фары
H-LP LH	Левая фара, омыватель левой фары
VVT	Система VVT-i
IG2 № 1	Система впрыска топлива
ST № 1	Стартер, система запуска
FOG FR	Передние противотуманки
DEF	Обогрев заднего стекла и зеркал
