Предохранители и реле Toyota RAV4 (первое поколение)

Toyota RAV4 первого поколения выпускалась в период с 1994 по 2000 год под обозначениями CA10W / XA10W. За эти годы автомобиль претерпел обновление стиля. В данной статье подробно рассмотрены расположения электронных блоков управления, характеристики предохранителей и реле Toyota RAV4 1 поколения, включая схемы блоков предохранителей, реле и иллюстрации. Особо отметим предохранитель прикуривателя в Toyota RAV4.

Количество элементов в блоках может отличатся от представленного и зависит от года выпуска, региона поставки и уровня электрического оснащения.

Блоки предохранителей и реле в салоне

Расположение блоков предохранителей

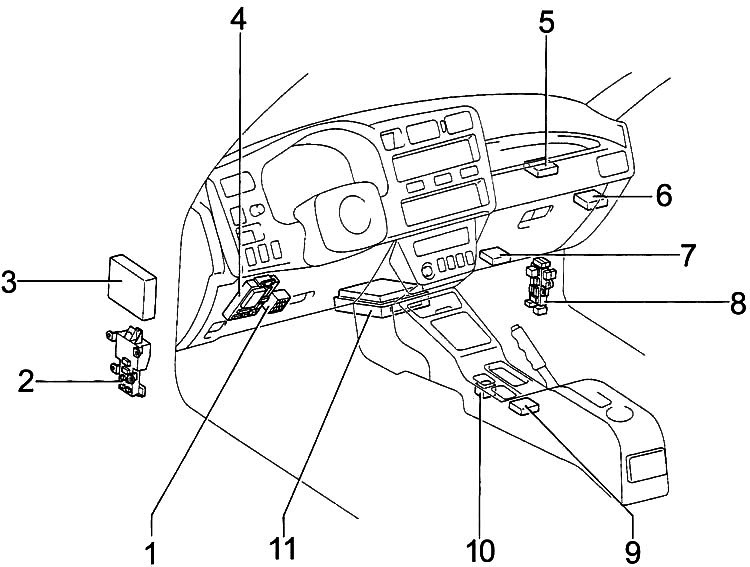

Общая схема расположения блоков предохранителей и реле

Описание элементов

1. Блок предохранителей в салоне
2. Блок реле Toyota RAV4
3. ЭБУ АБС
4. Блок предохранителей №2
5. Усилитель кондиционера
6. Реле управления дверным замком
7. ЭБУ круиз-контроля
8. Блок предохранителей и реле
9. Блок датчика подушки безопасности
10. ЭБУ блокировки переключения передач
11. Модуль управления двигателем

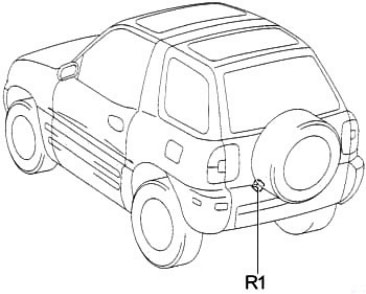

R1 — Реле заднего стеклоочистителя в Toyota RAV4

Основной блок предохранителей в салоне

На общей схеме расположения отмечен под номером 1. Это ключевой блок предохранителей Toyota RAV4 1 поколения.

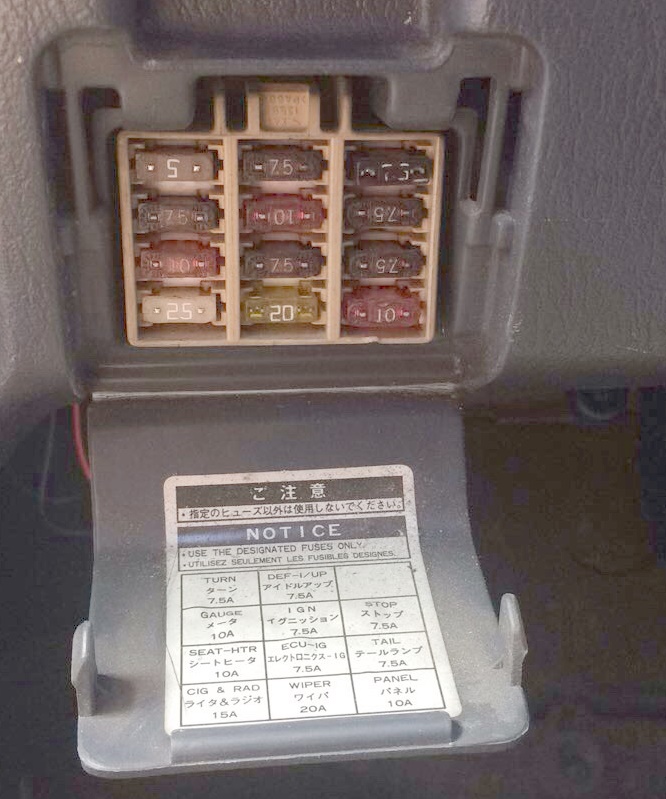

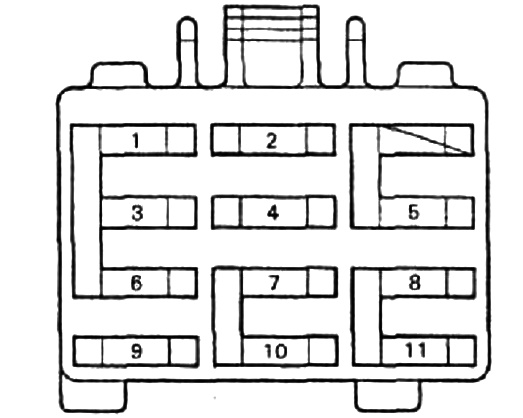

Схема блока предохранителей салон

Расшифровка предохранителей

1	7,5A  Указатели поворота «TURN» в Toyota RAV4
2	7,5A  Обогреватель заднего стекла «DEF-I/UP»
3	10A  Приборы «GAUGE»
4	7,5A  Зажигание «IGN»
5	7,5A Стоп-сигнал «STOP»
6	10A Подогреватель сидений «SEAT-HTR» (модели с левым рулем)
7	7,5A Электронный блок управления «ECU-IG»
8	7,5A Габариты «TAIL»
9	15A Прикуриватель и радио «CIG & RAD» — ключевой предохранитель прикуривателя
10	20A Стеклоочиститель «WIPER»
11	10A Панель «PANEL»

Предохранитель прикуривателя в Toyota RAV4 — это номер 9 в блоке салона.

Блок реле в салоне

На общей схеме расположения указан под номером 2. Блок реле Toyota RAV4 управляет ключевыми функциями.

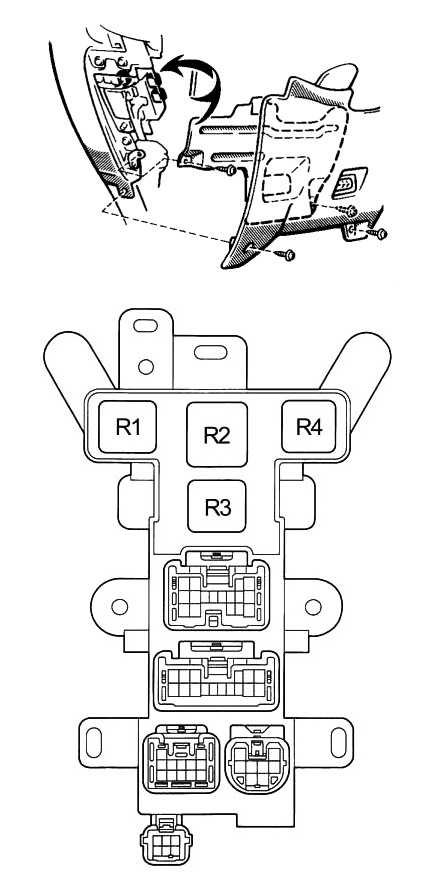

Схема блока реле

Функции реле

• R1 —  Реле размыкания цепи
• R2 — Реле основной системы
• R3 — Реле задних противотуманных фонарей (модели для Европы)
• R4 — Указатель поворота

Второй блок предохранителей

На общей схеме расположения обозначен под номером 4. Это дополнительный блок предохранителей Toyota RAV4.

Вариант 1 конфигурации

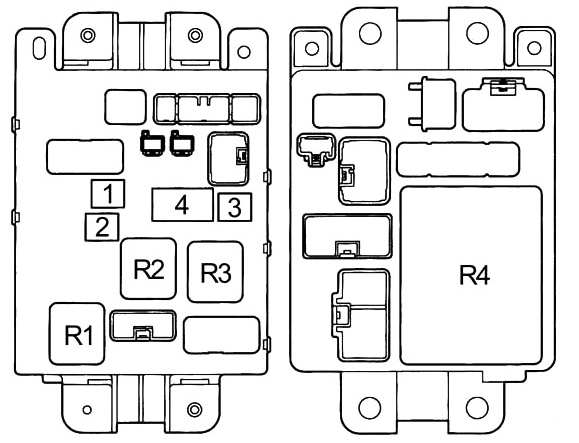

Схема второго блока

Расшифровка предохранителей и реле

Предохранители

1. 30А Power — Электрические стеклоподъемники, система блокировки дверей с электроприводом
2. 30A DEF — Обогрев заднего стекла
3. 40А AM1 — Предохранители «CIG & RAD», «WIPER», «GAUGE», «ECU-IG», «TURN», «TAIL» и «PANEL»
4.  Помехоподавительный фильтр

Реле

R1	Обогреватель
R2	Главное реле питания
R3	Задний свет
R4	Интеграционное реле

Вариант 2 конфигурации

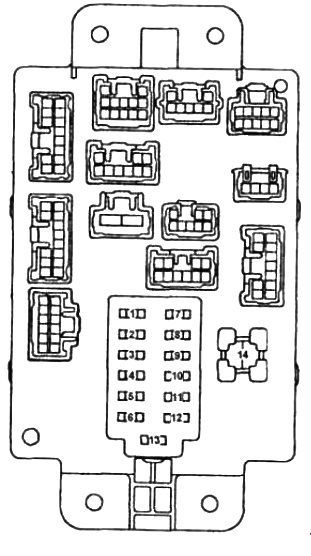

Схема блока

Расшифровка

1	15A «PWR OUTLET» отбор мощности для подключения внешних устройств
2	15A «CIG» прикуриватель, аудиосистема, электропривод регулировки внешних зеркал
3	10A «SRS-ACC» система SRS
4	20A «WIPER» стеклоочистители и смыватели, смыватель фар
5	10A «ECU-IG» блок управления АКПП, система впрыска
6	10A «TURN&GAUGE» приборы и индикаторы, указатели поворота, система освещения в дневное время
7	10A «STOP» стоп-сигналы
8	15A «TAIL» габариты, фонари заднего хода, корректор фар
9	10A «MIR-HTR» обогреватели внешних зеркал
10	10A «SRS-В» индикатор системы SRS
11	10A «HORN» звуковой сигнал
12	20A «DEFOG» обогреватель стекла двери задка
13	10A «AM 1» (на предохранители PWR OUTLET, SRS-ACC, CIG, WIPER, ECU-IG, TURN&GAUGE)
14	30A «FWR» центральный замок, электропривод люка, электропривод стекло подъемников

Комбинированный блок предохранителей и реле

На общей схеме расположения обозначен под номером 8. Этот блок обеспечивает работу систем комфорта в Toyota RAV4.

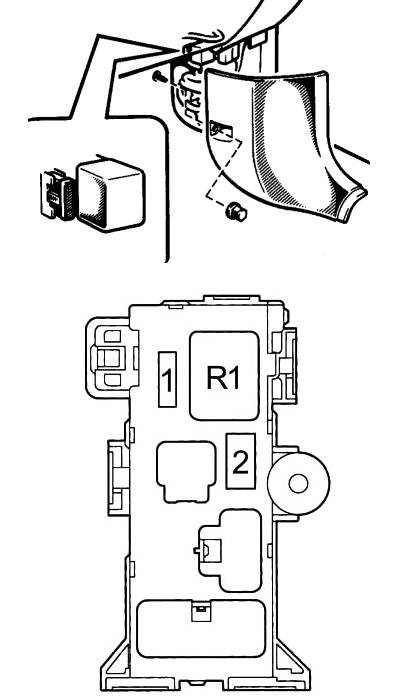

Схема комбинированного блока

Расшифровка элементов

•  1 — Система кондиционирования воздуха
• R1 — Реле нагревателя

Блоки под капотом Toyota RAV4

Расположение блоков под капотом

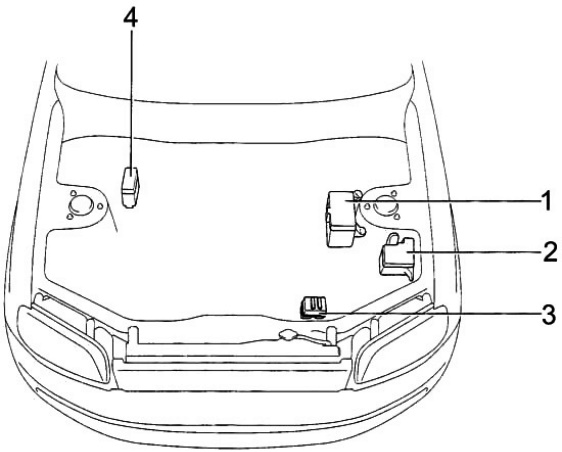

Общая схема расположения предохранителей и реле под капотом

Функции блоков

1. Блок предохранителей и реле под капотом
2. Блок реле
3. Реле ABS
4. Блок плавких вставок

Основной блок предохранителей и реле под капотом

Располагается в левой части моторного отсека, у стойки. Это важный узел для электрики двигателя Toyota RAV4.

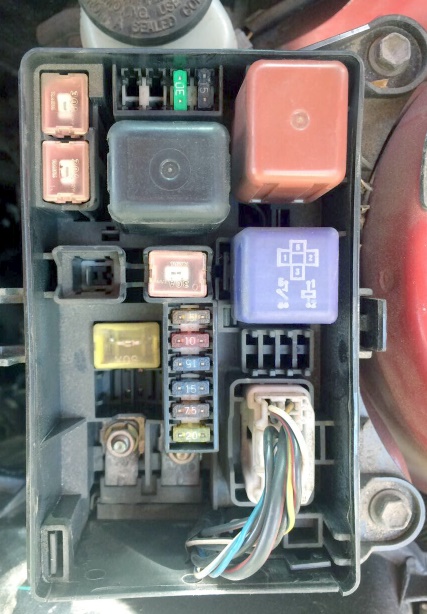

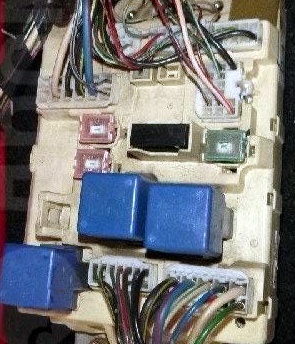

Пример конструкции блока

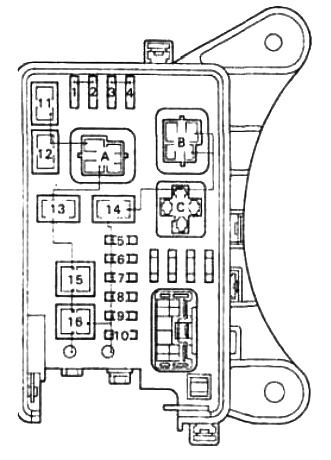

Схема предохранителей под капотом

Расшифровка предохранителей и реле

1	10A *Левая фара — ближний свет «HEAD LH-L»
2	10A *Правая фара — ближний свет «HEAD RH-L»
3	10A *Левая фара — дальний свет «HEAD LH-H
3	15A **Левая фара — «HEAD LH»
4	10A *Правая фара — дальний свет «HEAD RH-H»
4	15A **Правая фара — «HEAD RH»
5	5A Генератор «ALT-S»
6	10A Салон «DOME»
7	15A Аварийная сигнализация «HAZ-HORN»
8	15A Система впрыска «EFI»
9	15A Радио «RAD»
10	20A «АМ2» — система зарядки
11	30A «CDS FAN» Электрический вентилятор охлаждения
12	30A «RDI FAN» Электрический вентилятор охлаждения
13	40A «H-LP CLN» (с левым рулем) — Очиститель фар
13	40A «HTR» (с правым рулем) — вентилятор отопителя
14	30A «MAIN №1» — система запуска, предохранители фар
15	60A «ABS» — АБС
16	100A Генератор «ALT» (с правым рулем)
Реле
A	Главное реле двигателя
B	Реле управления фарами
C	Реле стартера

Дополнительный блок реле под капотом

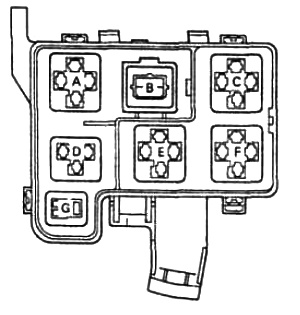

Схема реле под капотом

Описание реле

A	Главное реле системы впрыска
B	Реле переключения света фар
C	Реле электромагнитной муфты компрессора кондиционера
D	Реле электро вентилятора №1
E	Реле электро вентилятора №3
F	Реле электро вентилятора №2
G	Реле звукового сигнала

Блок плавких вставок под капотом

Монтируется рядом с аккумулятором. Используется для защиты высокомощных цепей в Toyota RAV4.

Схема плавких вставок

Расшифровка вставок

1. 80A MAIN — Предохранители «AM 2», «HAZ-HORN», «EFI», «DOME», «RADIO» и «ALT-S»
2. 100A ALT — Задние фонари, предохранители «ABS», «RADIO», «HTR», «AM 1», «POWER», «STOP» и «DEF»
3. 50A HTR — кондиционер и отопитель (предохранитель А/С)



Это полное руководство по предохранителям и реле Toyota RAV4 1 поколения. Если у вас есть предложения по улучшению материала — делитесь в комментариях.
